ATU-10 QRP автоматический антенный тюнер ATU10 QRP от N7DDC Tyny

Входная мощность: минимум 1 Вт, максимум 15 Вт

Размер: L * W * H:10*7,5*2,6 см

Вес: 0,3 кг

Специальные рекомендации:

Когда вы просматриваете эту цену, вы можете подумать, что это дорого, но, пожалуйста, проверьте реле IM41GR, проданное Mouser. Это стоит $3 каждый, и цена реле $45. Мы приобретаем сырье в строгом соответствии с BOM N7DDC. Погружные золотые Печатные платы имеют сертификацию UL. Чипы импортируются из США. 2 шт. 14500 литиевых батарей сертифицированы CE. Реле сварены вручную. Магнитное кольцо также намотано вручную. Даже передние и задние панели корпуса используют материал из алюминиевого сплава, резки и открытия с ЧПУ, сырье не указано один за другим. По этой розничной цене, мы в основном продаем в убыток. Наша цель-позволить радиолюбителям испытать удобство и счастье продуктов N7DDC.

Список сырья:

1. PCB использует погружную золотую печатную плату, сертификацию UL.

2. Все высоковольтные конденсаторы изготовлены из материалов NPO с сопротивлением напряжению 500 В.

3. Во всех магнитных кольцах используется порошковый микрон железа, произведенный немецким BASF6000, с супер низкой потерей и супер низким нагревом.

4. Все реле используют реле AXICOM latching, произведенные в Швейцарии.

5. BNC разъемы, 50 ом, Чистый медный материал.

6. Корпус из алюминиевого сплава, передние и задние панели из сплава вырезаются ЧПУ.

Некоторые улучшения в прошивке 1,3:

Новый В версии FW 1,2:

1-функция отображения памяти для последнего добавления SWR

2-полностью автоматическая ошибка режима.

Новинка в версии FW 1,1:

1-метод управления был переработан, больше нет режима сна. Теперь тюнер либо светит на дисплее в течение 5 минут после его беспокойства, либо выключается через 30 минут, если он не тронут и передатчик не включен. За эти 30 минут тюнер постоянно контролирует питание и мгновенно загорает дисплей при необходимости. Текущее потребление в этом режиме мониторинга составляет 4 мА. Нажмите и удерживайте кнопку, чтобы включить и выключить устройство.

2-осуществляется внешний контроль с помощью протокола Icom, работает в обоих направлениях. То есть, когда кнопка тюнера нажата, трансивер автоматически генерирует носитель для настройки и при смене от полосы к диапазону, трансивер запускает настройку тюнером. Когда вы нажимаете кнопку управления внешним тюнером на трансивере, тюнер автоматически запускается, Если включено или сброшено, если выключено положение.

Описание:

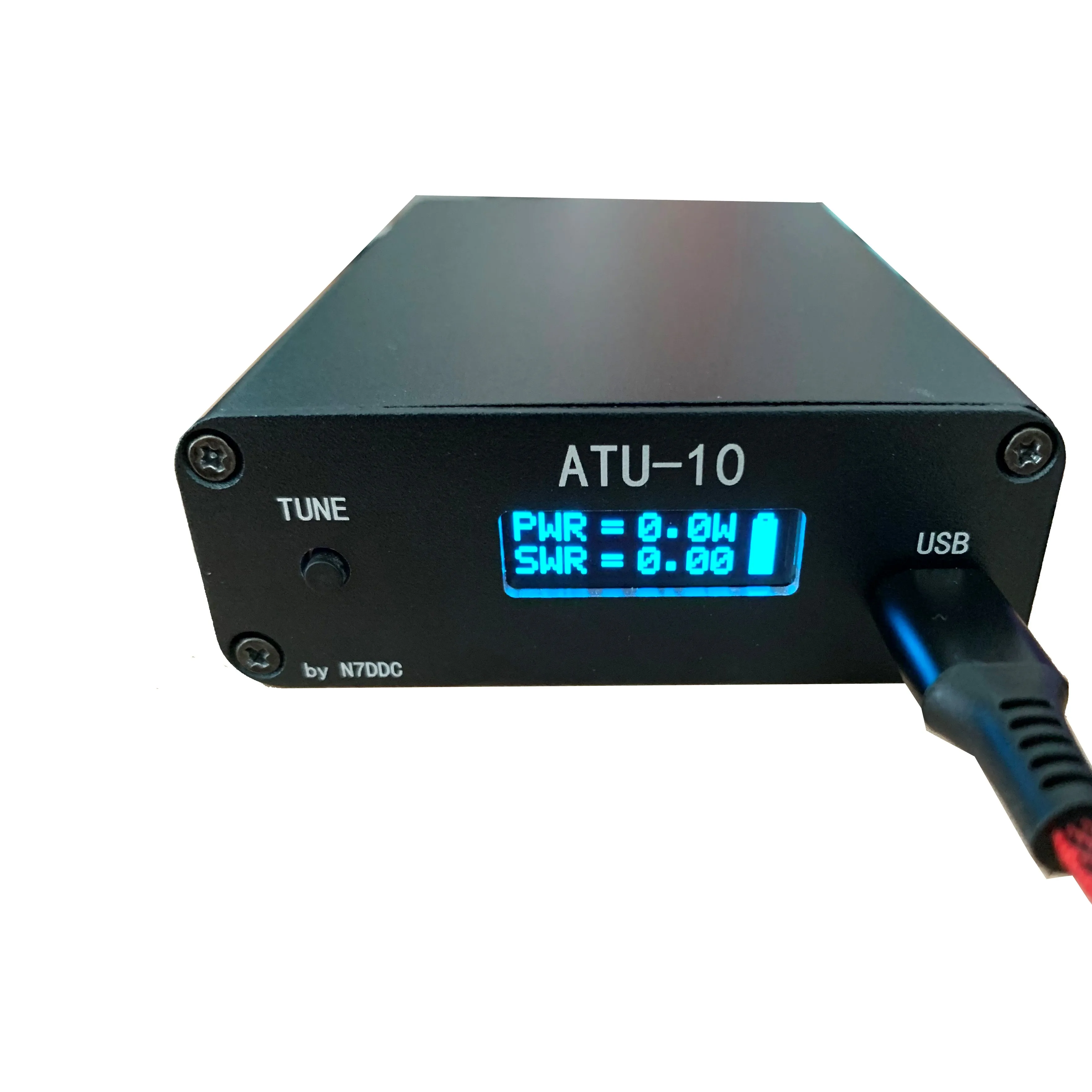

1. Тюнер собран в доступный китайский чехол 100x71x25 мм, передние и задние панели сделаны как PCB, так же, как и основная печатная плата. На передней панели есть кнопка управления, маленький 0,91 "OLED 128*32 дисплей и разъем USB Type C, используется для зарядки встроенного аккумулятора тюнера и подключения к компьютеру для изменения прошивки.

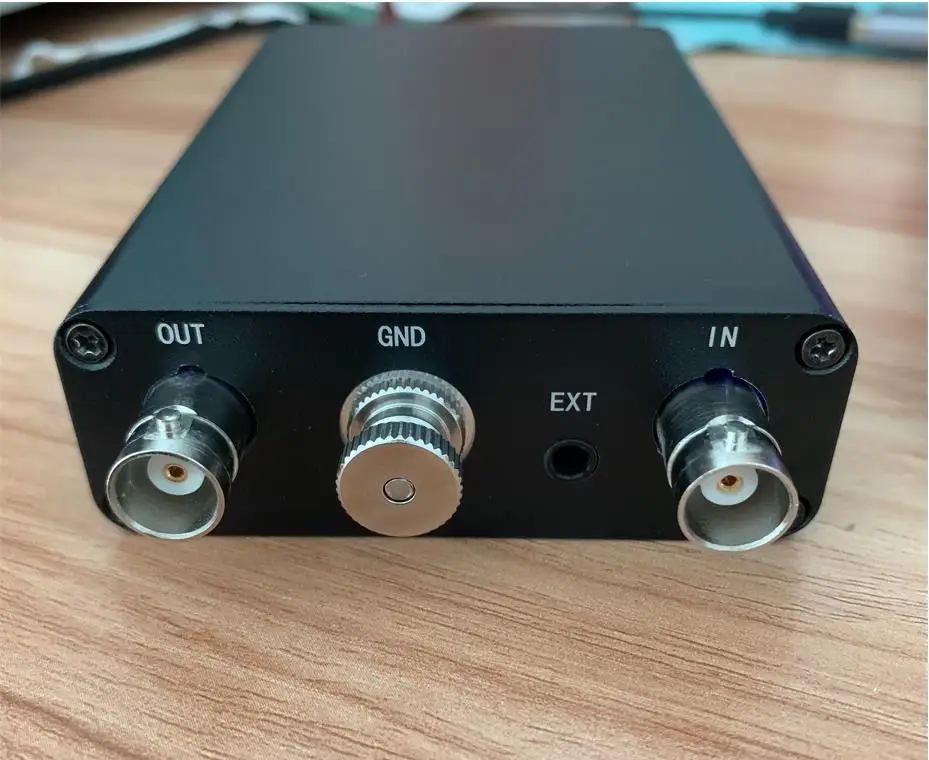

2. Задняя панель содержит разъемы RF BNC, Заземляющий зажим и внешний Соединительный интерфейс управления, который может быть подключен к трансиверу для более удобного управления тюнером.

3. Кнопка управления имеет только 3 функции-короткое нажатие сбрасывает тюнер и устанавливает все реле в исходное состояние, в котором все реактивные элементы отключены и не влияют на поток сигнала через тюнер, Длительное нажатие заставляет тюнер переходить в режим настройки и очень длительное нажатие более 5 секунд приводит к тому, что Версия прошивки будет отображаться на дисплее. На дисплее в основном отображается сила тока передатчика и SWR в кабеле передатчика, а иногда и короткое отображение режимов.

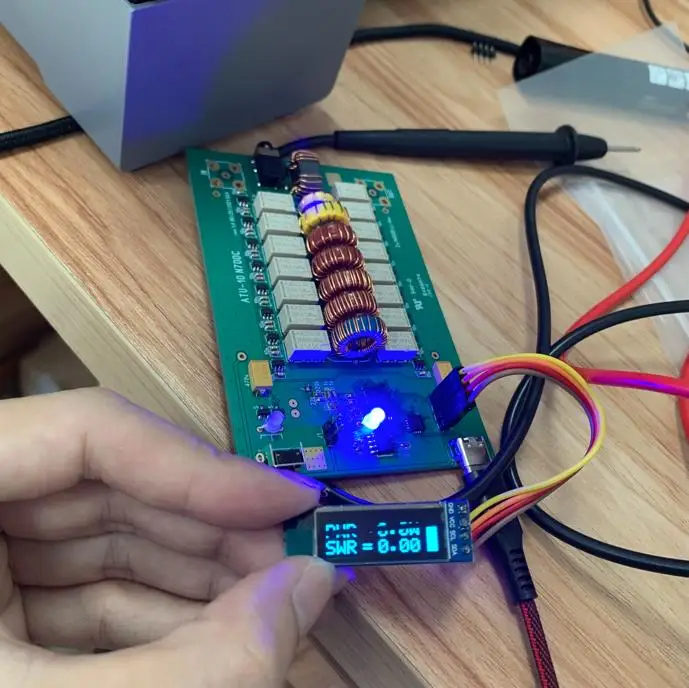

4. Тюнер построен на bistable реле IM41, что означает, что значительный ток потребляется тюнером только в течение короткого времени во время настройки; В режиме отдыха, реле тюнера сохраняют свое состояние произвольно долгое время, не потребляя энергии.

5. Встроенный аккумулятор состоит из двух литий-ионных батарей 14500, подключенных параллельно. Лучшие примеры этих (SANYO) емкостью 800 мА · ч каждый, худшие обычно 400 мА · ч. Тюнер имеет 3 режима энергопотребления-режим работы, когда дисплей показывает параметры, длится 5 минут, после чего тюнер засыпает и дисплей выключается. Вы можете разбудить его одним нажатием кнопки. После 30 минут сна тюнер полностью отключается, и вы можете включить его, Удерживая кнопку в течение длительного времени (более 3 секунд).

6. Текущее потребление в рабочем режиме составляет 12 мА, в спящем режиме 170 μA, в выключенном состоянии 37 μA.

7. Основной микропроцессор тюнера PIC16F18877, другой процессор PIC16F1454 используется в качестве встроенного программиста. Он должен быть вспыхнул один раз с помощью программиста со специальной прошивкой, после чего можно будет изменить основную прошивку тюнера столько раз, сколько необходимо, не используя специальные средства. После подключения тюнера к компьютеру в проводнике появится новый логический диск с соответствующим именем, в котором вы можете найти ссылку на репозиторий прошивки. Для вспышки тюнера достаточно скопировать файл прошивки на этот диск, процесс занимает пару секунд, и тюнер мигает в тот же момент, когда копирование файла завершено.

8. Также есть место для двух двухцветных светодиодов с общим анодом на плате, они могут быть установлены, если вам не нужен oled-дисплей. Правый светодиодный индикатор указывает на процесс зарядки аккумулятора, левый светодиодный индикатор указывает на работу. В режиме работы он мигает ненадолго в цвете каждые три секунды, в зависимости от уровня заряда батареи.
