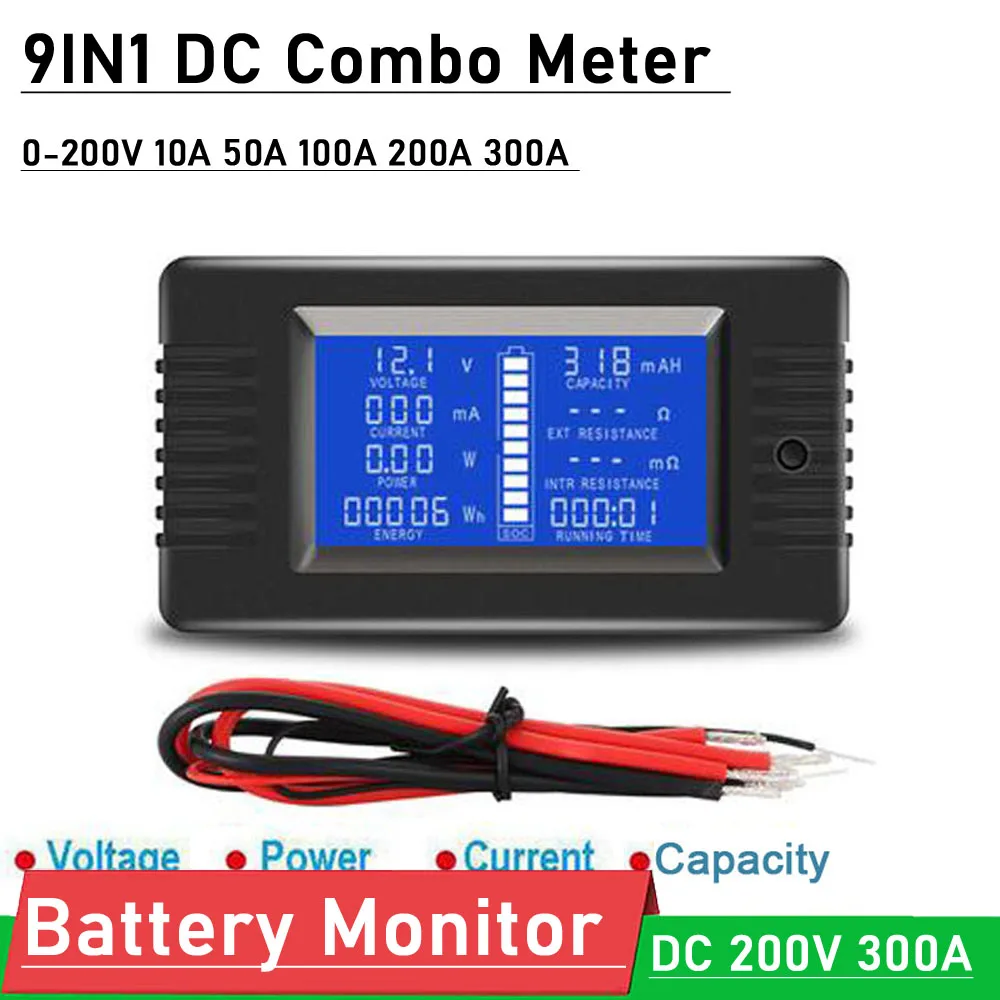

DC 200V 10A 100A 200A 300A тестер напряжения разряда тока сопротивление мощности оставшийся счетчик электроэнергии

Примечание: 10А версия встроенного шунта

Тип: PZEM-015 50A, 100A, 200A,300A четыре диапазона зависят от внешнего шунта, заводской по умолчанию 100A.

Шунт нужно покупать отдельно шунт не включен

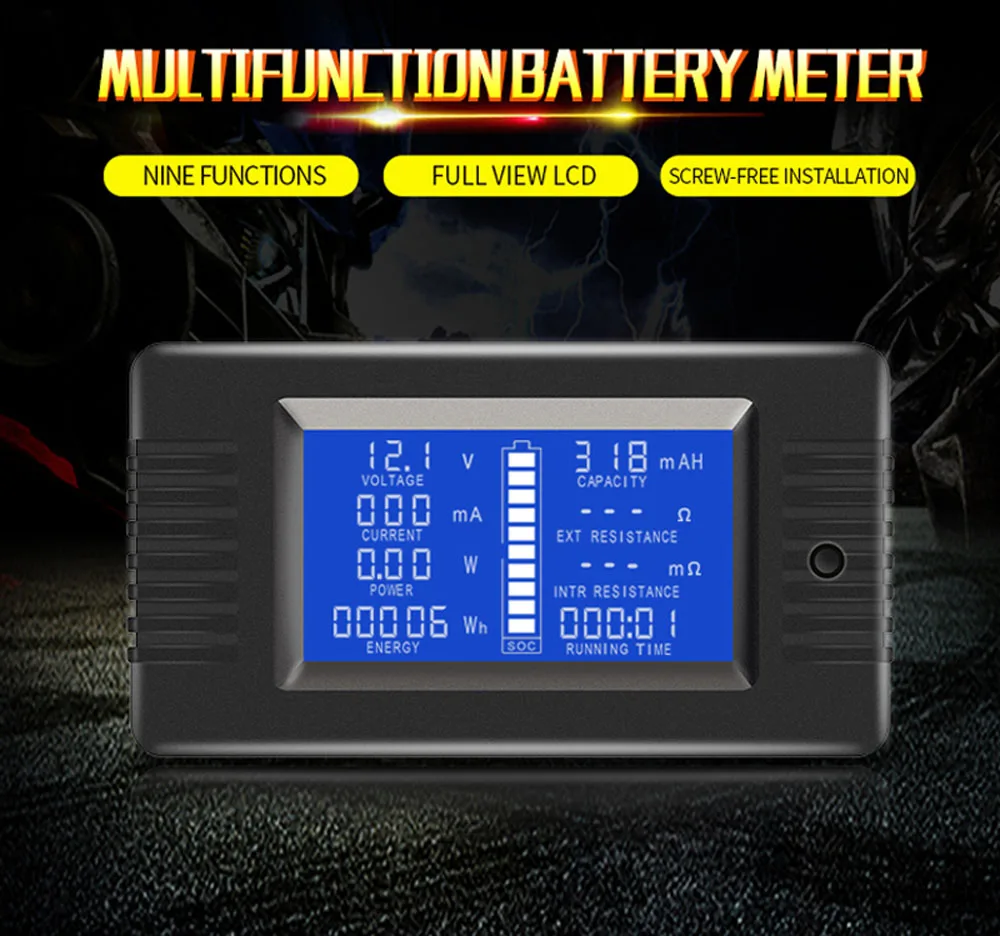

Этот документ описывает спецификацию многофункционального аккумулятора PZEM-013/015 постоянного тока, этот счетчик в основном используется для тестирования всех видов напряжения батареи, разрядного тока, разрядной мощности, сопротивления разряда, внутреннего сопротивления, емкость, энергия сброса, потребление энергии и время работы, а также отображение данных измерений через ЖК-экран.

PZEM-013: Диапазон измерений 10A (Встроенный шунт)

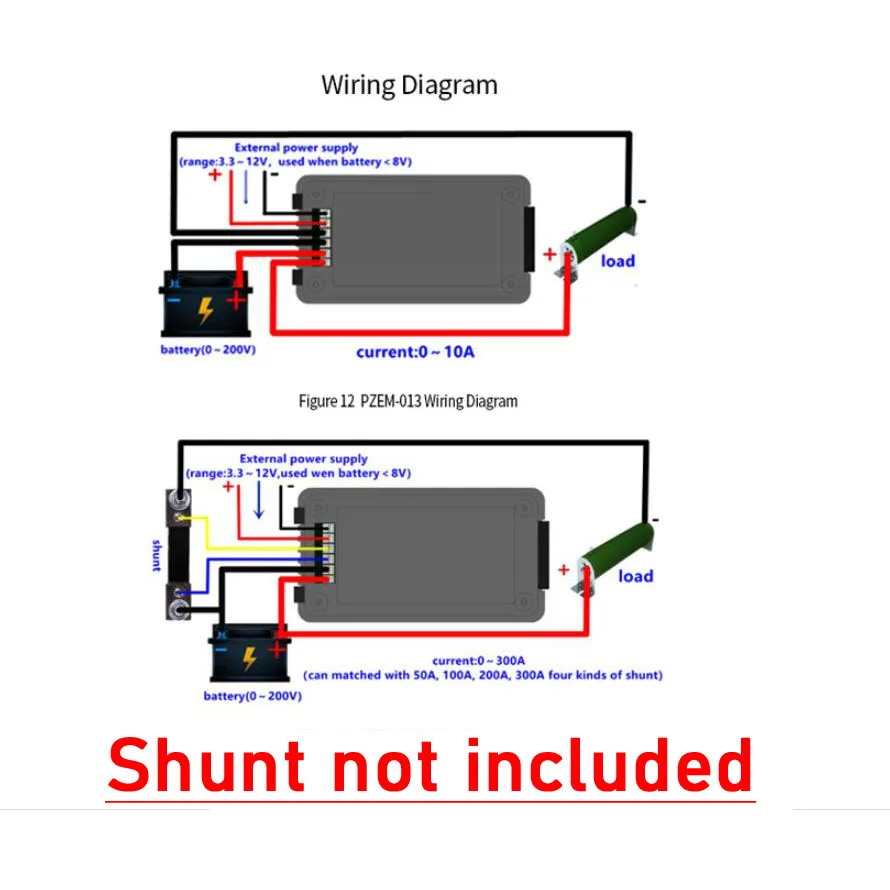

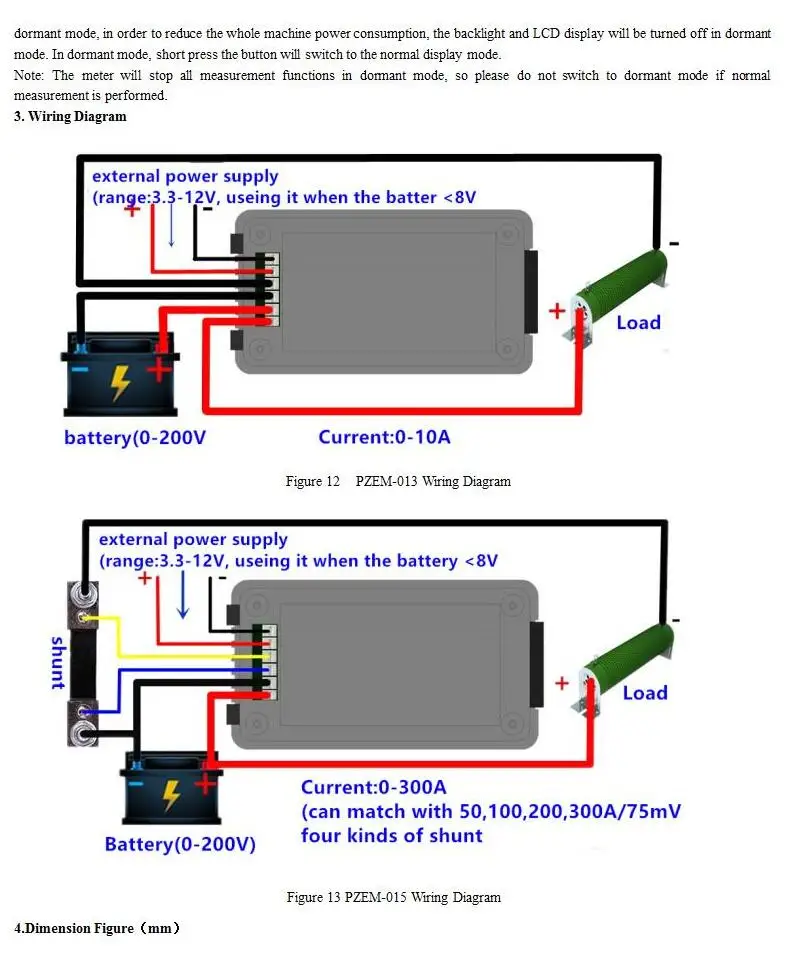

PZEM-015: диапазон измерения 300A (Используйте внешний шунт, может соответствовать 50A, 100A, 200A, 300A четырех видов шунта).

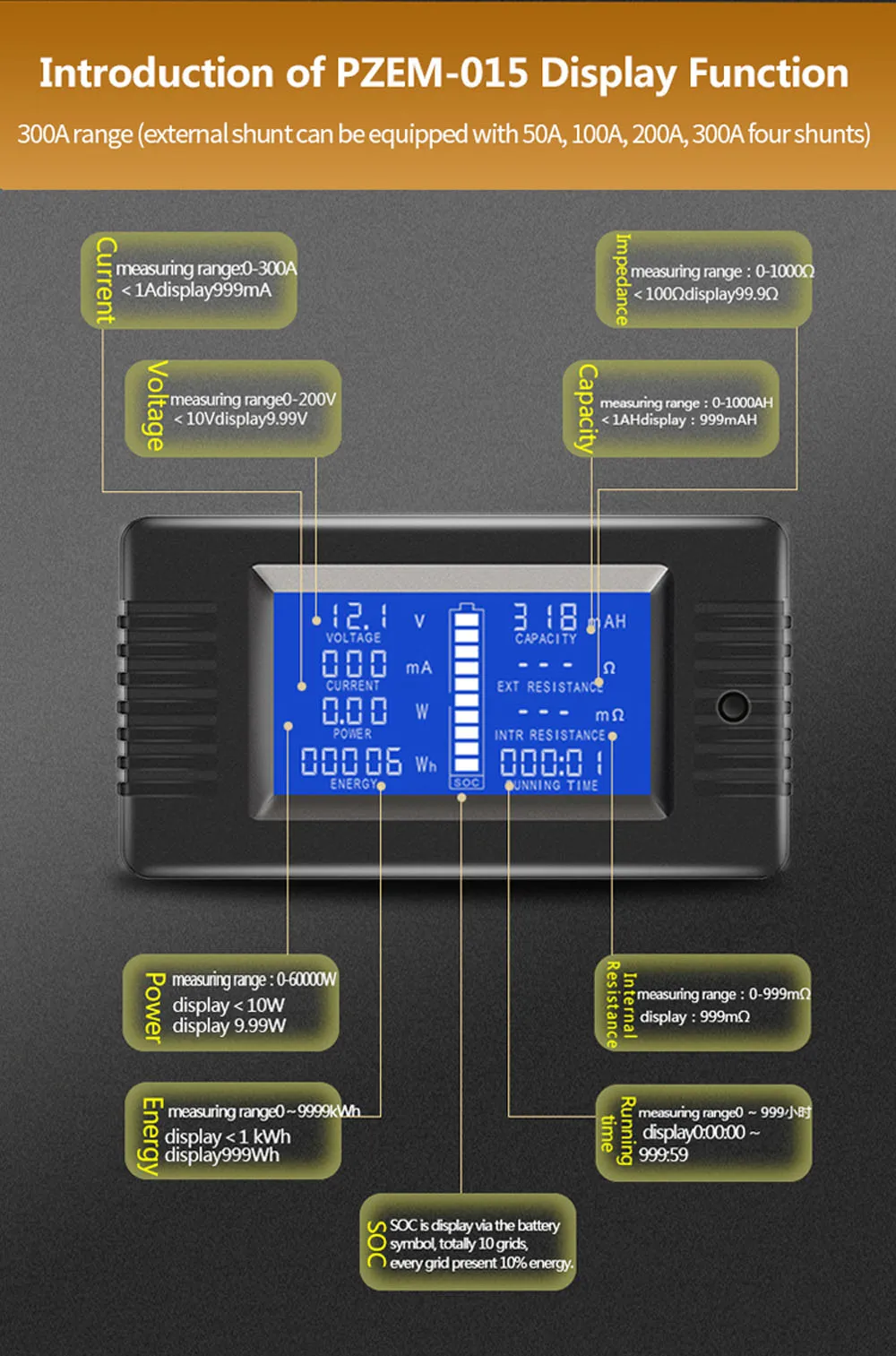

1. Описание функции

1.1 Напряжение

1.1.1 Диапазон измерения: 0-200 В. (когда тестовое напряжение составляет <8 в, пожалуйста, используйте независимый режим питания)

1.1.2 Дисплей формат по уровню поверхности: <10V Дисплей следующим образом: 9,99 V

<100 в дисплей as: 99,9 В

≥ 100 в дисплей as: 199 в

1.1.3 минимальное разрешение: 0,01 в

1.1.4 пусковое Испытательное напряжение: 0,05 В

1.1.5 Точность измерения: 1%

1,2 ток

1.2.1 Диапазон измерения: 0-10 А. (Тип: PZEM-013)

0-300A (тип: PZEM-015) может установить 50A, 100A, 200A,300A четыре диапазона в зависимости от внешнего шунта, заводской по умолчанию является 100A.

1.2.2 Формат дисплея: <1A дисплей как: 999mA

<10А дисплей как: 9.99A

<100A дисплей как: 99.9A

≥ 100A дисплей как: 199A

1.2.3 минимальное разрешение: 1 мА

1.2.4 начальный тестовый ток: 10 мА (тип: PZEM-013)

20 мА (Тип: PZEM-015)

1.2.5 Точность измерения: 1%

1.3 мощности

1.3.1 Диапазон измерения: 0-2000 Вт (Тип: PZEM-013)

0-60000 Вт (тип: PZEM-015).

1.3.2 Дисплей формат по уровню поверхности: <10W Дисплей следующим образом: 9,99 W

<100 Вт дисплей как: 99,9 Вт

<1000 Вт дисплей как: 999 Вт

<10000 Вт дисплей as: 9,99 кВт

≥ 10000 Вт дисплей as: 19,9 кВт

1.3.3 минимальное разрешение: 0,01 Вт

1.3.4 мощность пускового теста: 0,1 Вт (Тип: PZEM-013)

0,2 Вт (Тип: PZEM-015)

1.3.5 Точность измерения: 1%

1,4 Сопротивление

Сопротивление = напряжение/ток

1.4.1 Диапазон измерения: 0-1000Ω

1.4.2 Формат дисплея: <100 Ом дисплей как: 99,9 Ом

≥ 100 Ом дисплей как: 999Ω

Когда тестовый диапазон или ток равен нулю, он отображает «---»

1.4.3 минимальное разрешение: 0.1Ω

1.4.4 Точность измерения: 1%

1,5 внутреннее сопротивление

Внутреннее сопротивление = (полное напряжение-напряжение нагрузки)/ток нагрузки, когда напряжение нагрузки превышает максимальное напряжение, внутреннее сопротивление равно нулю.

1.5.1 Диапазон измерения: 0-999mΩ

1.5.2 Формат дисплея: 999mΩ, когда тестовый диапазон или ток равен нулю, он отображает «---».

1.5.3 минимальное разрешение: 1mΩ

1.5.4 Точность измерения: 1%

Примечание: прежде чем проверить внутреннее сопротивление, вы должны установить полное напряжение в зависимости от типа батареи, после того, как он полностью заряжен, вы можете использовать его для тестирования; Если вы не полностью зарядите его, вы можете установить аккумулятор без напряжения нагрузки-это полное напряжение, а затем проверить; Внутреннее сопротивление не является фиксированным значением, чем больше батарея разряжается, тем больше сопротивление.

1.6 Емкость

1.6.1 Диапазон измерения: 0-1000 Ач

1.6.2 Формат дисплея: <1AH дисплей как: 999mAH

<10AH дисплей как: 9.99AH

<100AH дисплей как: 99.9AH

<1000AH дисплей как: 999AH

1.6.3 минимальное разрешение: 1 мА · ч

1.6.4 Точность измерения: 1%

Примечание: тестирование емкости аккумулятора-это совокупный процесс разрядки тока по сравнению с временем, это нужно некоторое время, время зависит от тока разряда; Прежде чем проверить емкость, вы должны установить полное напряжение и напряжение отключения в зависимости от типа батареи, После того, как он полностью заряжен, вы можете использовать его для теста на разрядку; Когда индикатор энергии сброса пустой, это означает, что разрядка закончена, это значение дисплея емкости является емкостью аккумулятора.

1,7 энергия сброса

Дамп энергия отображается через символ батареи, всего 10 сеток, каждая сетка имеет 10% энергии.

Энергия сброса рассчитывается через текущее значение напряжения батареи, прежде чем проверить, вы должны установить полное напряжение и напряжение отключения зависит от типа батареи; каждое Сетчатое напряжение = (самое высокое напряжение-самое низкое напряжение) / 10.

1,8 накопление энергопотребления

1.8.1 Диапазон измерения: 0 ~ 9999kWh

1.8.2 Формат дисплея: <1kWh дисплей как: 999Wh

<10kWh дисплей как: 9.99kWh

<Дисплей 100kWh as: 99.99kWh

<1000kWh дисплей как: 999.99kWh

≥ 1000kWh дисплей как: 9999kWh

Диапазон испытаний будет равен нулю.

1.8.3 минимальное разрешение: 1Wh

1.8.4 Точность измерения: 1%

Примечание: 1Wh = 0.001kWh = 0,001 киловатт
