Бесщеточный двигатель постоянного тока 12В 24В низкая скорость 5-1270 об/мин высокий

Бесщеточный двигатель постоянного тока 12В 24В низкая скорость 5-1270 об/мин высокий

В чем разница между щеточным мотором и бесщеточным Мотором?

Это бесщеточный мотор-редуктор постоянного тока. По сравнению с щеточным мотором, его выдающиеся характеристики следующие:

① Срок службы выше, срок службы в 10 раз превышает срок службы мотора щетки, а срок службы может достигать 30000 часов;

② Имеет функцию защиты от перегрузки по току, перенапряжения и перегрева. Когда нагрузка проекта превышает крутящий момент двигателя, а ток и температура двигателя увеличиваются, или входное напряжение превышает напряжение двигателя, мотор автоматически выключится и перестанет работать. После уменьшения нагрузки проекта, мотор может быть подключен к электросети работать снова. Который может эффективно избежать повреждения двигателя из-за неправильного использования.

③ Встроенный драйвер холла. С выходным импульсом линии сигнала FG он может точно измерять скорость; (непрофессионалы не должны использовать эту функцию, спасибо)

Ниже приведена информация о двигателе

① Название двигателя: бесщеточный мотор-редуктор постоянного тока

② Напряжение, которое вы можете выбрать для этого мотора-12 В постоянного тока и 24 В постоянного тока

③ После выбора напряжения двигателя вы можете выбрать одну из следующих скоростей для покупки. Следующие скорости относятся к скорости без нагрузки двигателя, а не к скорости нагрузки;

5 об/мин означает, что двигатель вращается 5 раз в минуту без нагрузки.

Дополнительные скорости без нагрузки: 5 об/мин/8 об/мин/10 об/мин/15 об/мин/16 об/мин/23 об/мин/29 об/мин/36 об/мин/44 об/мин/47 об/мин/61 об/мин/71 об/мин/88 об/133 об/мин/142 об/мин/212 об/мин/266 об/мин/400 об/мин/425 об/мин/634 об/мин/800 об/мин/1270 об/мин

Выберите одну из скоростей, там будет соответствующий Номинальный крутящий момент нагрузки, поэтому, когда вы выбираете Скорость без нагрузки двигателя, мы рекомендуем использовать Номинальный крутящий момент двигателя в соответствии с нагрузкой проекта, а не крутящий момент двигателя в стойле.

Скорость двигателя отличается, и крутящий момент двигателя также отличается. Например, параметр двигателя, который вы выбираете, составляет 12 В 5 об/мин, крутящий момент двигателя 35 кг. См, если параметр двигателя, который вы выбираете, составляет 12 в 634 об/мин, И крутящий момент двигателя составляет 1,2 кг. См. Таким образом, чем ниже скорость двигателя вы выбираете, тем больше крутящий момент двигателя. С другой стороны, чем выше скорость, которую вы выбираете, тем меньше крутящий момент мотора.

У некоторых людей есть сомнения. Если максимальная скорость данного мотора приобретена, например, 1270 об/мин, если уменьшить скорость мотора с 1590 об/мин до 5 об/мин, когда двигатель работает на 5 об/мин, может ли крутящий момент мотора достигать 35 кг?

Это невозможно. Когда скорость двигателя регулируется, крутящий момент двигателя также уменьшится по мере уменьшения скорости. Например, скорость двигателя, который вы купили, составляет 1270 об/мин, а крутящий момент двигателя-2,4 Кг. См. При снижении скорости двигателя крутящий момент двигателя будет ниже 2,4 Кг. Если Скорость мотора значительно снижена, крутящий момент мотора также будет значительно снижен.

Если вы покупаете самую низкую скорость этого мотора, например, 5 об/мин, крутящий момент мотора составляет 35 кг, если уменьшить скорость мотора от 5 об/мин до 1 об/мин, крутящий момент мотора также будет ниже 35 кг.

Таким образом, вам нужно учитывать, может ли конечный крутящий момент двигателя достигать нагрузки вашего проекта после замедления двигателя. Если нет, вам нужно выбрать другие более низкие скорости или другие двигатели.

Вы можете связаться с нами по поводу принципа изменения крутящего момента со скоростью, мы можем помочь вам избежать ошибок при покупке, спасибо!

④ Предположим, что параметры двигателя, который вы покупаете, 12 В 5 об/мин, диапазон регулируемой скорости двигателя от 0 об/мин до 5 об/мин, то есть, скорость, которую вы выбираете купить, является регулируемым диапазоном максимальной скорости.

⑤ Направление вращения двигателя: CW или CCW, поддержка обратная;

Метод проводки разворота двигателя будет отражен в информации ниже.

⑥ Форма вала двигателя: диаметр вала двигателя составляет 6 мм, пожалуйста, обратитесь к таблице размеров ниже для всех размеров двигателя.

⑦ Материал шестерни: металлические шестерни делают двигатель дольше

⑧ Двигатель имеет стандартный шум при работе. Если у вашего проекта есть требования в отношении рабочего шума двигателя, пожалуйста, проконсультируйтесь с нами перед покупкой. Мы дадим вам несколько предложений. Спасибо за понимание.

При повороте двигателя Рабочий звук двигателя будет больше, чем вращение вперед, что является нормальным.

⑨ Этот мотор подходит для различных умных устройств, но вам нужно тщательно проверить, подходит ли размер, напряжение, скорость и крутящий момент двигателя для вашего устройства перед покупкой.

В нижней части двигателя будет два типа выхода

В нижней части двигателя будут два типа розеток, и мы отправим вам один из них случайным образом, поэтому вы не можете указать, какой тип отправить. Извините, пожалуйста, не покупайте, если вы возражаете, спасибо за понимание!

Тип А имеет только пять проводов, а тип в имеет шесть проводов, что означает, что тип в имеет функцию тормоза. Если вы получаете двигатель типа А, двигатель не будет иметь функции тормоза.

Обратите внимание, что два типа проводки отличаются. Ниже будут представлены различные способы подключения типов A и B.

Ниже описан метод подключения типа A

Красная линия: Подключение источника питания постоянного тока положительный +

Черная линия: Подключение источника питания постоянного тока отрицательный-

Обратите внимание, что два верхних провода не могут быть изменены и подключены неправильно, в противном случае двигатель будет сгореть непосредственно.

При правильном подключении двух вышеуказанных проводов двигатель начинает вращаться.


Красная линия: Подключение источника питания постоянного тока положительный +

Черная линия и белая линия: Подключение источника питания постоянного тока отрицательный-

При подключении в соответствии с вышеприведенным, мотор будет вращаться в обратном направлении

Желтая линия: FG сигнальная линия Выводит сигнал, мотор вращается на один поворот и выводит шесть импульсных сигналов.

Синяя линия: PWM ширина импульса Скорость управления линией, может быть подключен к 0 до 5 В

Примечание: если положительные и отрицательные полюсы источника питания случайно коснутся линии управления скоростью линии FG, плата привода сгорит непосредственно, и мотор перестанет вращаться и разбиться.

Ниже описан метод подключения типа B

Если двигатель протестирован отдельно и не подключен к контроллеру, то правильный метод подключения:

① Красный провод мотора соединен с положительным полюсом источника питания постоянного тока, а черный провод и синий провод мотора соединены с отрицательным полюсом блока питания, И мотор начинает вращаться. Когда зеленый провод подключен к отрицательному полюсу, мотор немедленно тормозит.

② Красный провод мотора соединен с положительным полюсом источника питания постоянного тока, а черный провод, синий провод, И Белый Провод Мотора подключен к отрицательному полюсу блока питания, и мотор поворачивается. Когда зеленый провод подключен к отрицательному полюсу, мотор немедленно тормозит.

③ Желтая линия: FG сигнальная линия Выводит сигнал, мотор вращается на один поворот и выводит шесть импульсных сигналов

④ Синяя линия: PWM ширина импульса регулировка скорости, может быть подключен к 0-5 В

⑤ Белая линия: это линия, которая контролирует вращение двигателя по часовой стрелке или против часовой стрелки. Подключите белую линию к черной линии, и двигатель сразу изменит направление вращения. (По умолчанию защита от перегрузки по току 4A; Защита от стойла; С функцией автоматического запуска)

⑥ Зеленый провод: тормозной провод двигателя, двигатель работает, когда порт плавает, и тормозит, когда отрицательный терминал подключен (0 В).

Не допускается некорректное подключение положительных и отрицательных полюсов источника питания. Сигнальный кабель не подключается к источнику питания. Пожалуйста, используйте мотор строго в соответствии с описанием выше, в противном случае двигатель будет сгореть, спасибо

Ниже приведена таблица параметров двигателя

Нагрузка вашего проекта не должна превышать номинальный крутящий момент двигателя, в противном случае срок службы двигателя будет снижен.

Длина коробки передач сокращается как «L», а единица измерения составляет мм. Это относится к длине коробки передач, соответствующей выбранному параметру. Как мы все знаем, скорость двигателя отличается, структура редуктора внутри коробки передач отличается, поэтому длина редуктора отличается.

Ниже приведено значение таблицы параметров ① для ⑧

Подходит для: ① Передаточное отношение

② Длина коробки передач сокращается как «L», а единица измерения составляет мм. Это относится к длине коробки передач, соответствующей выбранному параметру. Как мы все знаем, скорость двигателя отличается, структура редуктора внутри коробки передач отличается, поэтому длина редуктора отличается.

③ Скорость без нагрузки, устройство об/мин

④ Ток без нагрузки, блок мА

⑤ Номинальный крутящий момент нагрузки, единица составляет кг. См; Нагрузка на проект не должна превышать номинальный крутящий момент двигателя, в противном случае срок службы двигателя будет уменьшен или двигатель сгорит

⑥ Скорость нагрузки, устройство об/мин

⑦ Ток нагрузки, блок является

⑧ Крутящий момент в стойле, единица составляет кг. См, этот крутящий момент можно не учитывать

Ниже приводится описание качественных материалов и конструкций данного мотора.

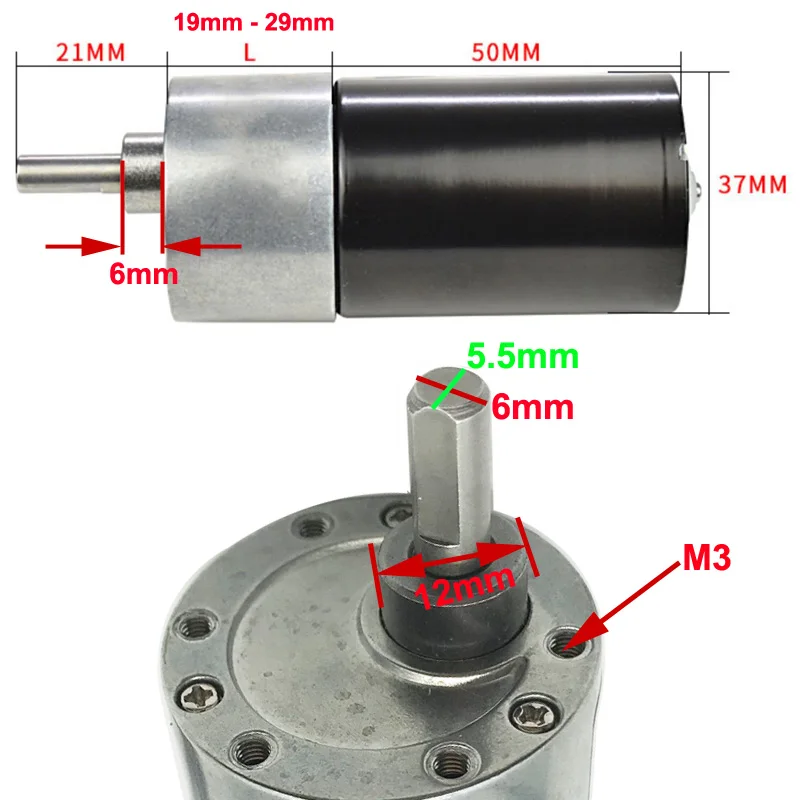

Ниже приведена таблица с указанием чертеж, с указанием размеров мотора

Напоминание:

Поскольку мы используем различные измерительные инструменты, данные измерений размера продукта будут немного отличаться.

Если ваш проект имеет высокие требования к размеру двигателя, мы рекомендуем вам связаться с нами перед покупкой. Большое спасибо!

Единица измерения-мм

Длина коробки передач сокращается как «L», а единица измерения составляет мм. Это относится к длине коробки передач, соответствующей выбранному параметру. Как мы все знаем, скорость двигателя отличается, структура редуктора внутри коробки передач отличается, поэтому длина редуктора отличается.

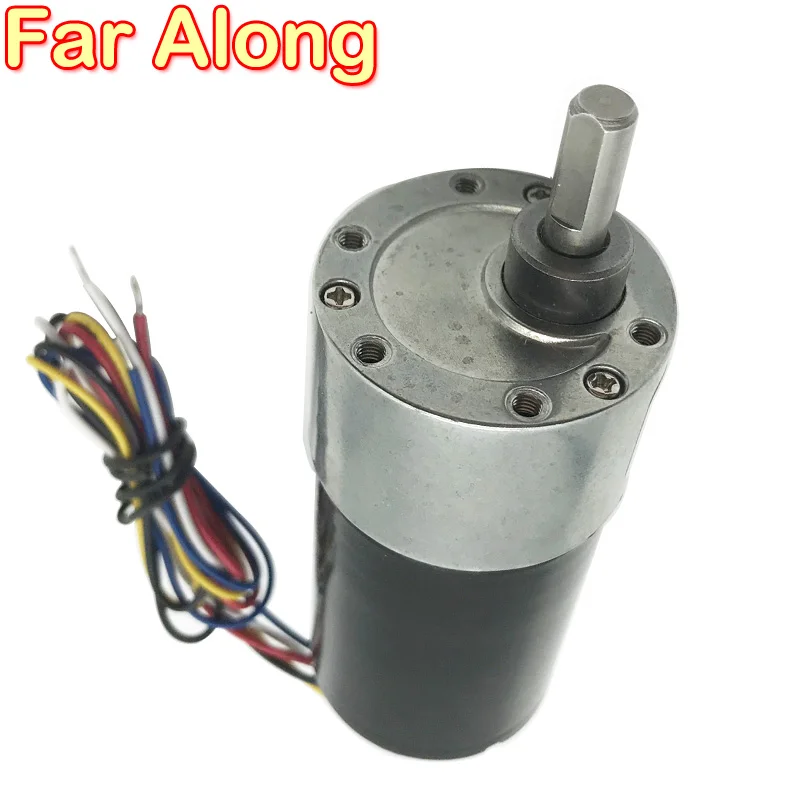

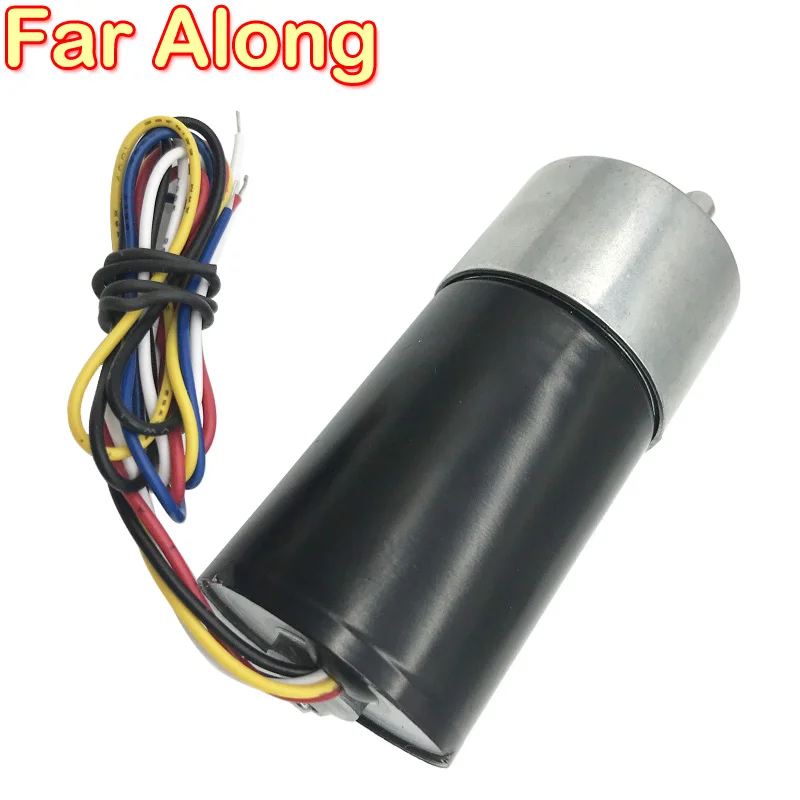

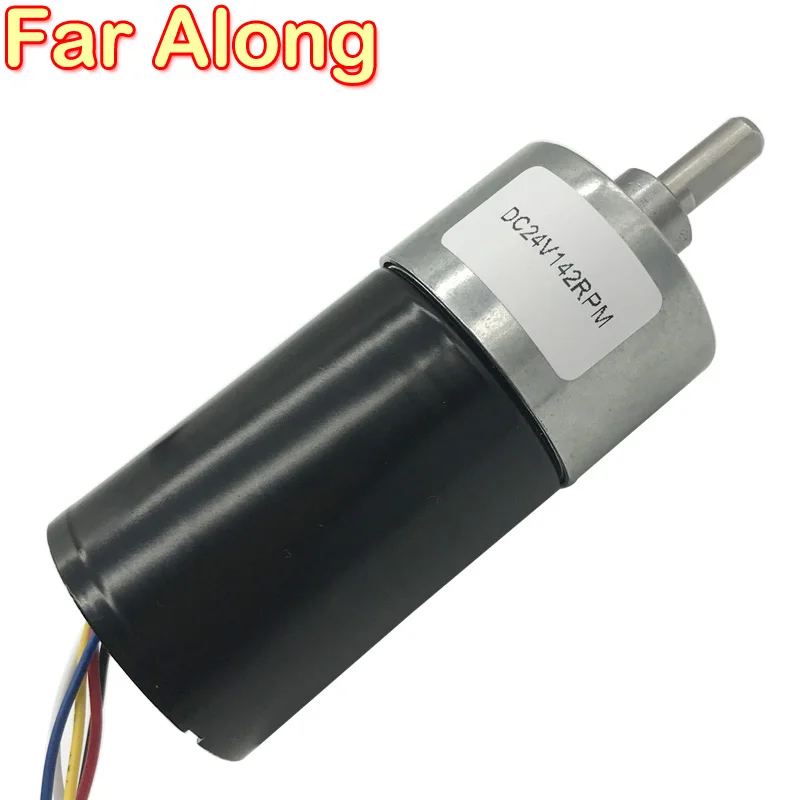

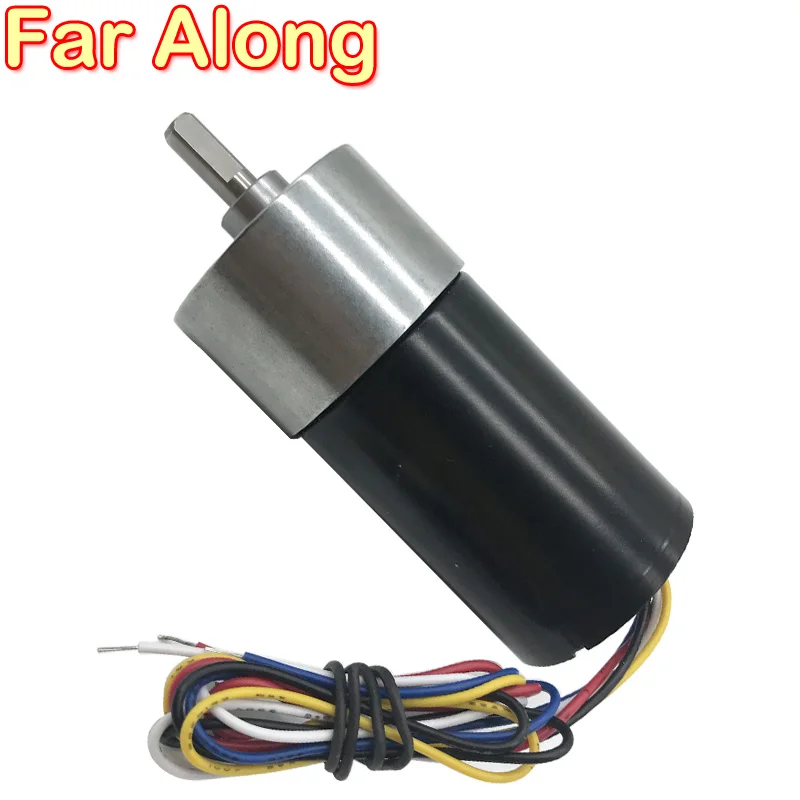

Ниже показано изображение двигателя
