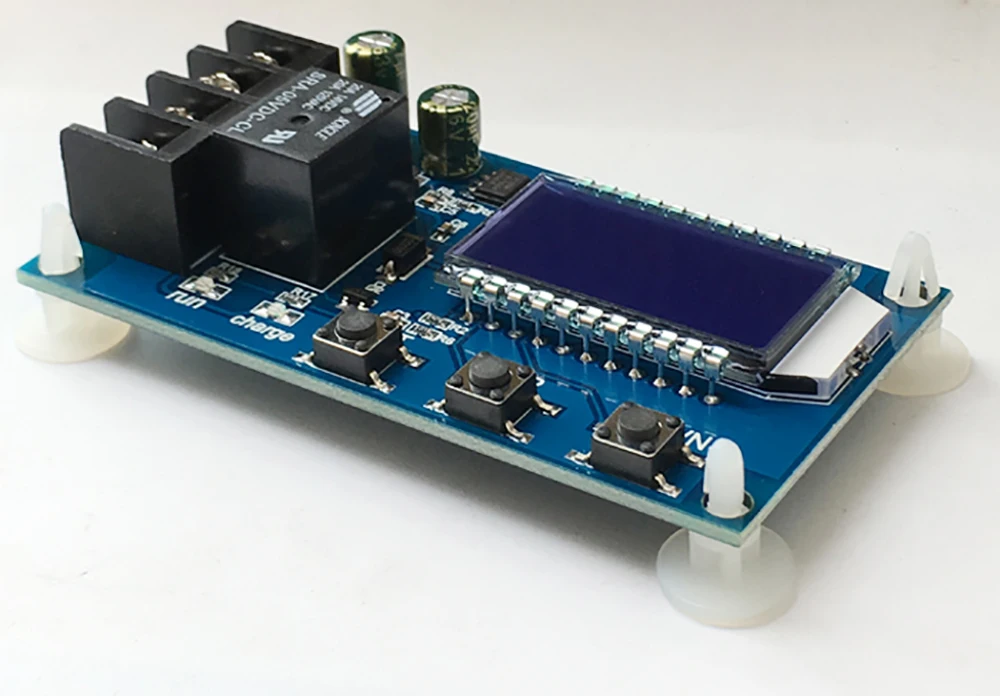

DC12 24V 36V 48V XH-M603 литий Батарея Контроллер заряда для фотоэлектрических систем защиты доска с автоматической зарядкой/цикл зарядки/заряда NC реле

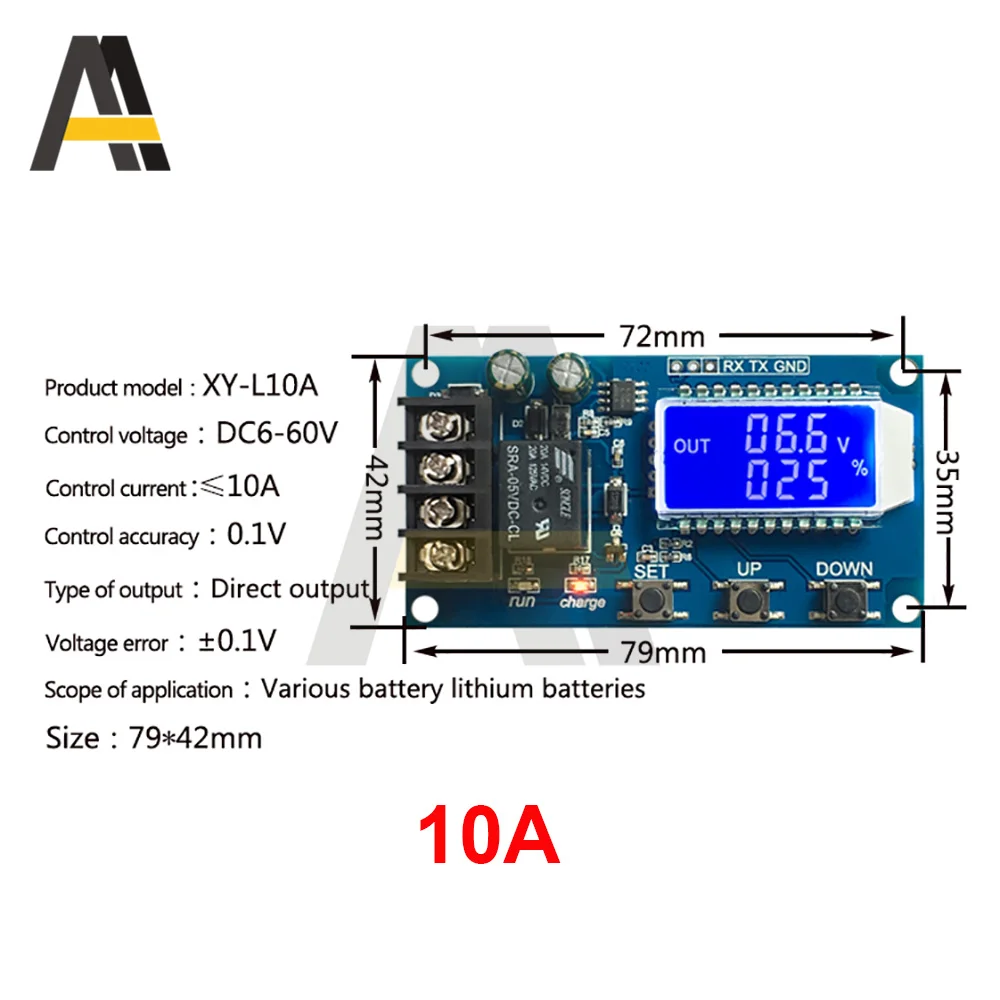

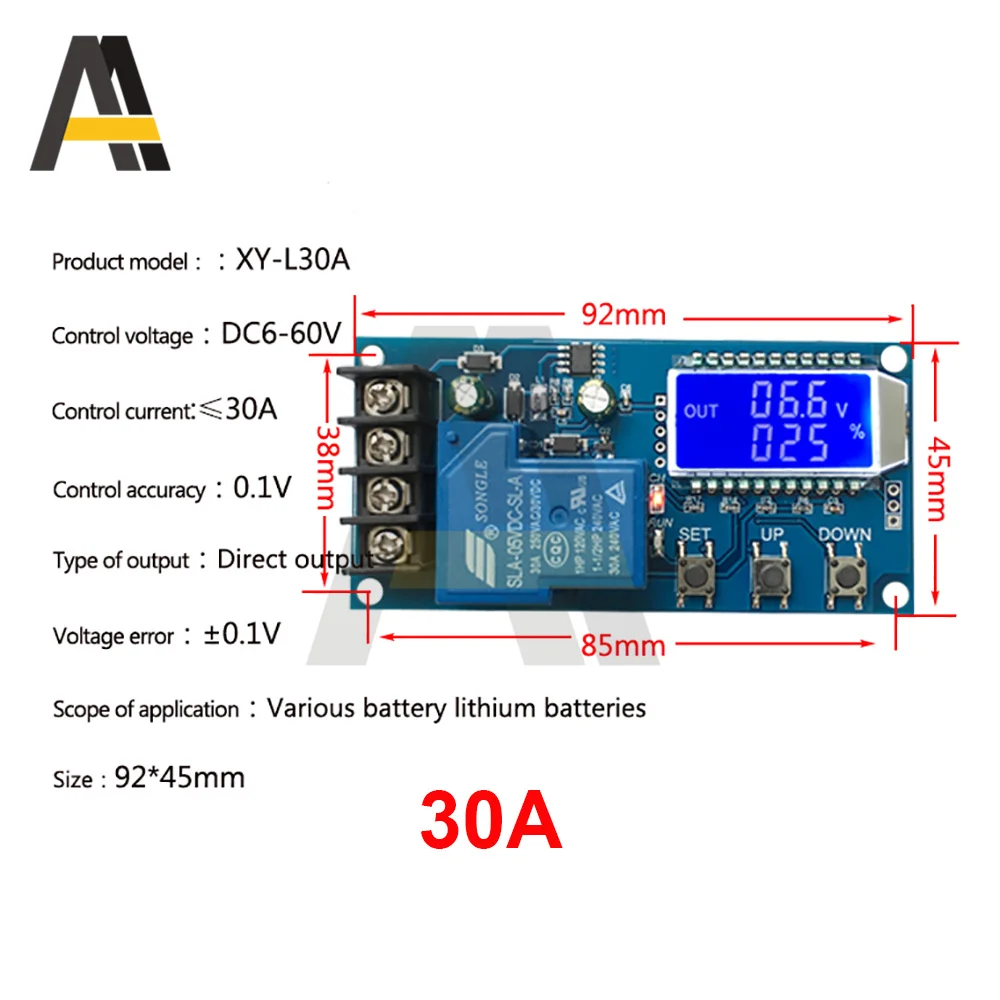

Спецификация:

Название: переключатель NC для зарядки аккумулятора

Напряжение управления: 6-60 В постоянного тока

Контрольный ток: 10А/30А (максимум)

Точность управления: 0,1 в

Точность отображения: +/-0,1 в

Расчет процентного напряжения: Напряжение батареи/(верхний предел напряжения-нижний предел напряжения)

Тип выхода: прямой выход, выходное напряжение/ток = входное напряжение/ток

Тип управления: контроль напряжения, реле управления, поддержка зарядки во время использования

Подходит для: всех видов батарей, литиевых батарей и т. д.

Параметры:

1. Нажмите кнопку SET, чтобы войти в настройки.

2. Короткое нажатие клавиши SET для переключения параметров настройки.

3. Нажмите вверх/вниз, чтобы отрегулировать параметры, Поддерживайте короткое нажатие и длительное нажатие (быстрое увеличение или уменьшение).

4. Нажмите кнопку SET, чтобы выйти из настройки.

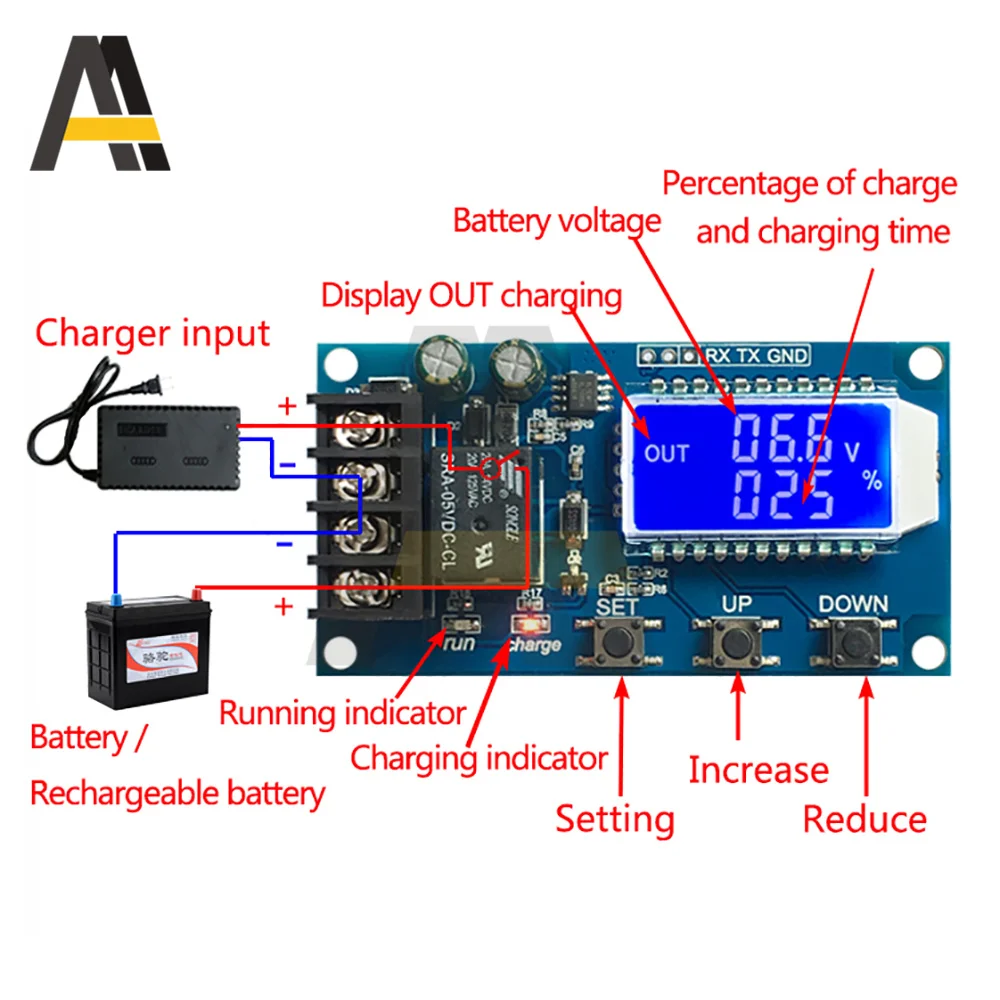

Описание основных функций бегущего интерфейса:

1. Короткое нажатие для отображения установленных параметров.

2. Короткое нажатие, чтобы переключиться, чтобы отобразить процент зарядки и время.

3. Короткое нажатие вниз, чтобы включить/выключить реле; Если оно выключено, будет отображаться напоминание о выключении.

4. Длительное нажатие, чтобы включить/выключить состояние сна с ЖК-подсветкой (L-P), выключение: постоянное включение: Автоматическое отключение через 5-10 минут.

Интеллектуальная функция записи времени зарядки:

Если Контроль времени зарядки не включен, продукт будет записывать время для полной зарядки. При входе в интерфейс отображения времени время зарядки мигает для отображения; При выходе из системы или при включении следующей зарядки оно пусто (включено реле).

Серийный UART функция загрузки данных и настройки параметров (TTL уровень): Пожалуйста, проверьте изображение продукта для детальной инструкции по эксплуатации.

Примечания:

1. Как правило, ток зарядки составляет примерно одну десятую от емкости аккумулятора. Пожалуйста, Контролируйте ток, чтобы избежать повреждений.

2. Этот модуль используется только в качестве модуля переключателя управления и не может регулировать напряжение и ток.

Упаковочный лист:

1 * плата защиты от заряда литиевой батареи 6-60 в

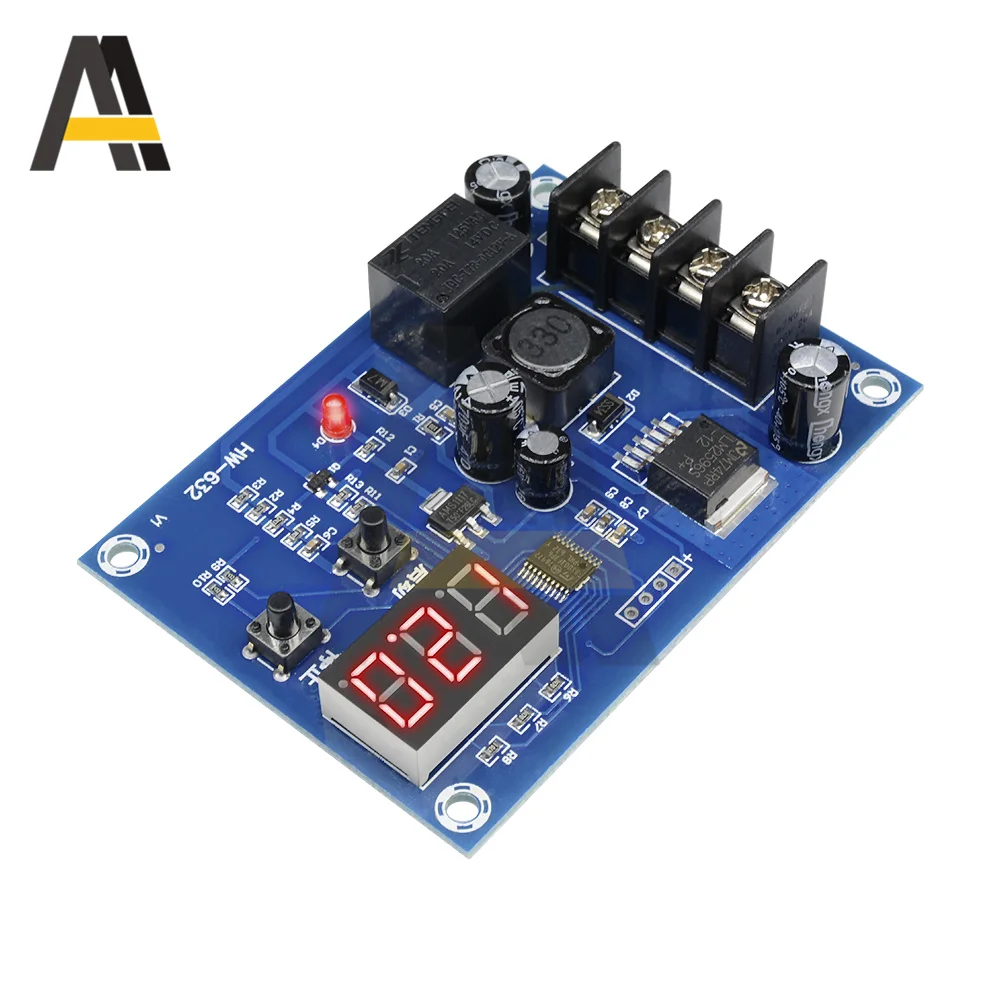

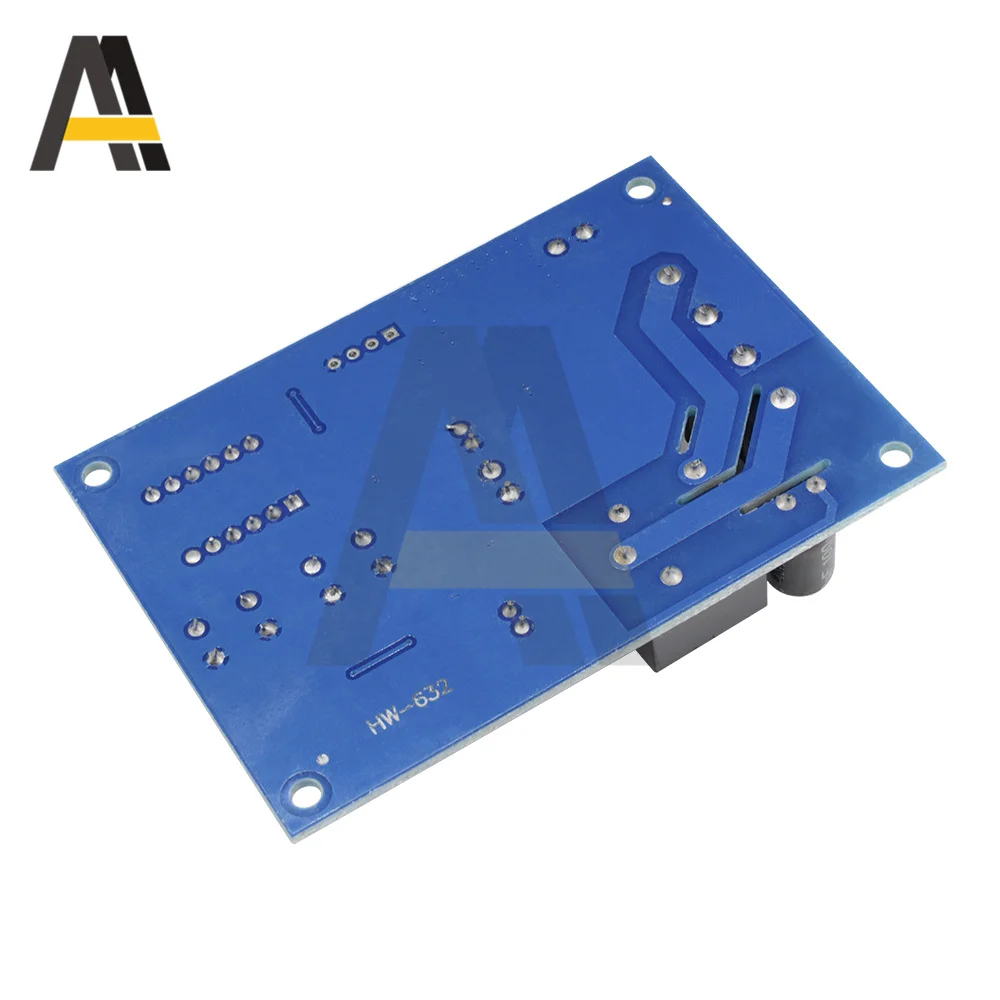

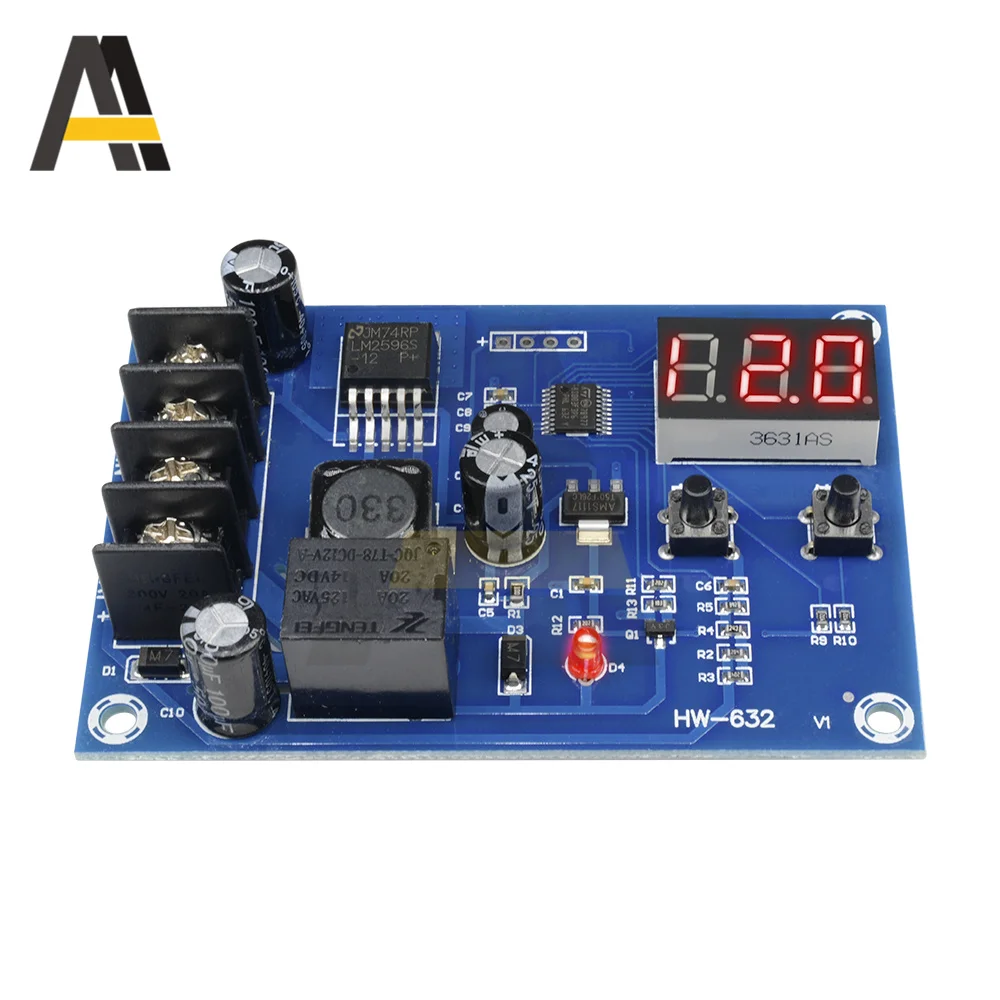

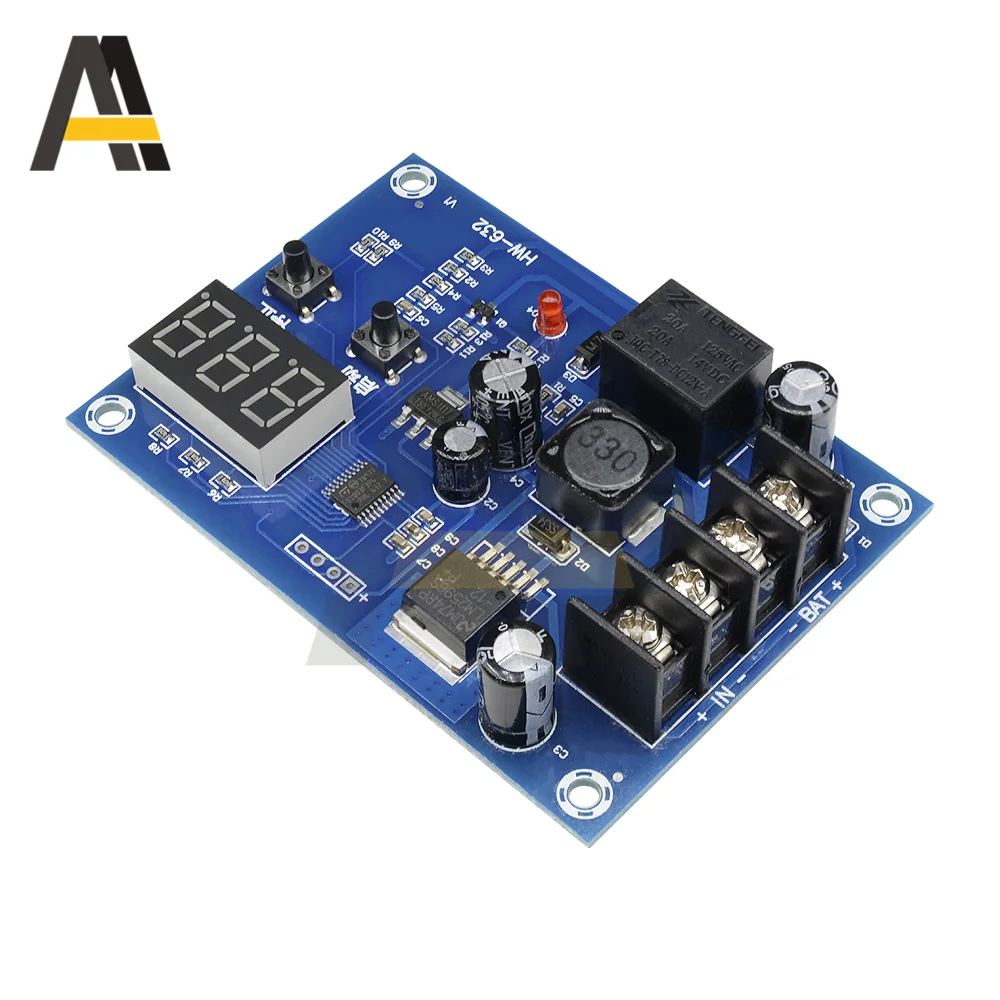

XH-M603

Спецификация:

Входное напряжение: 10-30 В постоянного тока

Точность отображения: 0,1 в

Точность управления: 0,1 в

Тип выхода: прямой выход

Ошибка напряжения: ±-0,1 в

Диапазон использования: 12-24 в различные Аккумуляторы для хранения

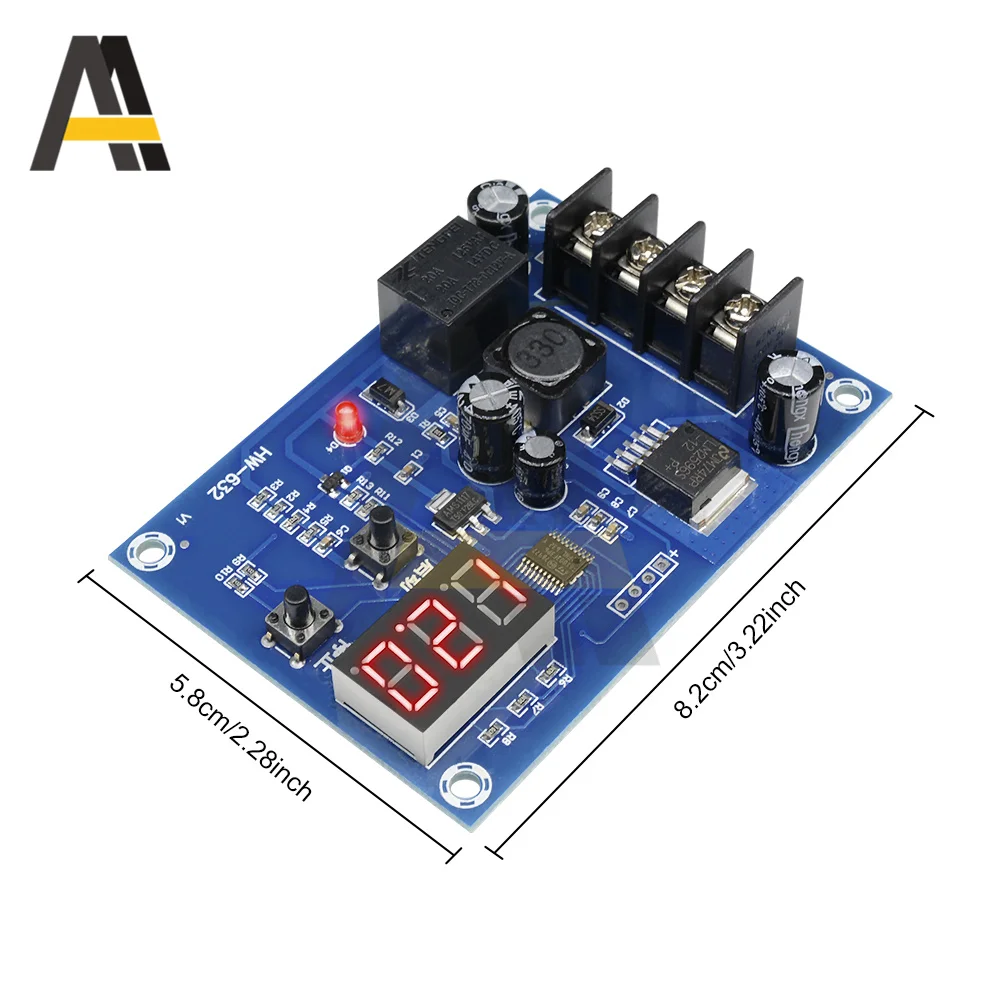

Размер: 82 × 58 × 18 мм

Инструкции:

1. Установите исходное напряжение: в нормальном состоянии отображения напряжения, нажатие кнопки будет отображать Пусковое напряжение зарядки; Длительное нажатие в течение 3 секунд, цифровая трубка будет мигать; вы можете запустить или остановить кнопку, чтобы установить начальное значение напряжения зарядки.

2. Установите напряжение выключения: в нормальном состоянии напряжения дисплея, нажмите кнопку, чтобы отобразить напряжение зарядки; Нажмите и удерживайте кнопку в течение 3 секунд, цифровая трубка будет мигать; вы можете запустить или остановить кнопку, чтобы установить значение напряжения зарядки.

3. Заводской Сброс: когда кнопка start/stop нажимается в режиме включения питания, цифровая трубка будет отображать 888; Это означает заводскую настройку сброса.

Упаковочный лист:

1 * XH-M603 литиевая батарея Зарядка управления защитой борту 12V-24V
