KC901V векторный сетевой анализатор антенный питатель тестер стоячий волновой измеритель спектральное поле силовой источник сигнала анализ

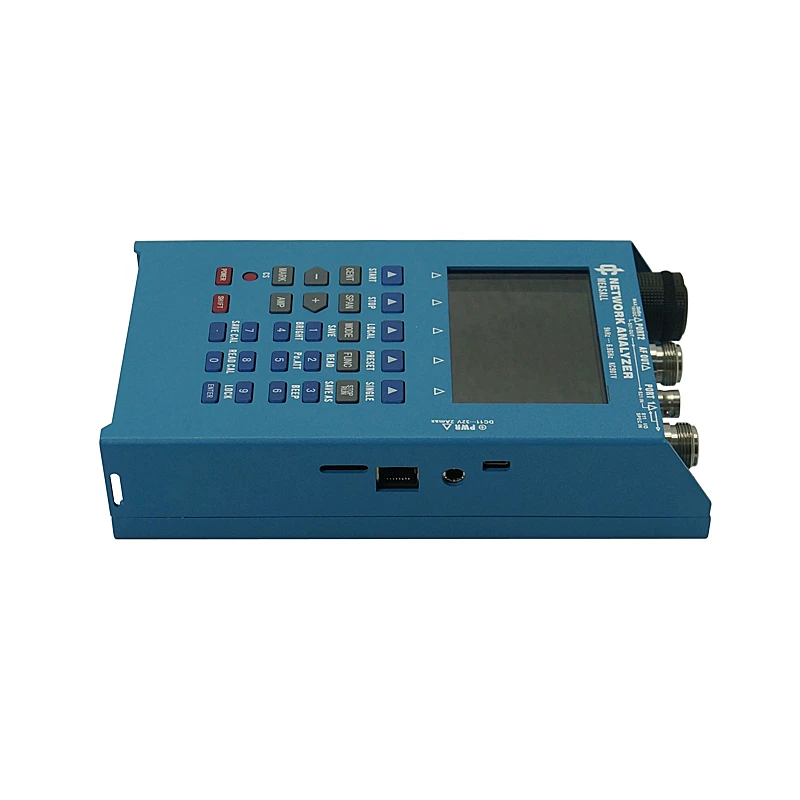

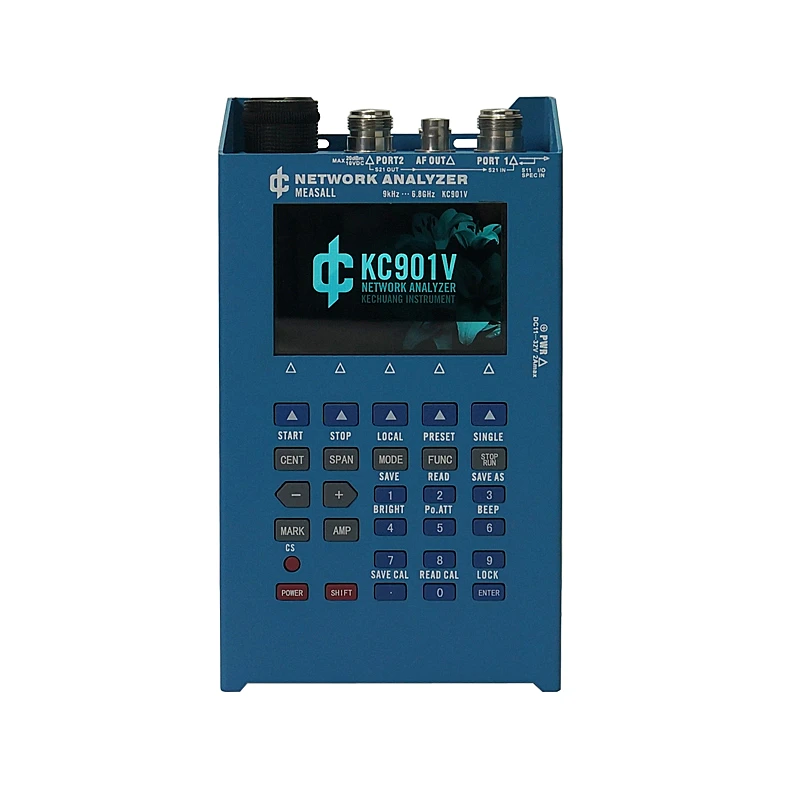

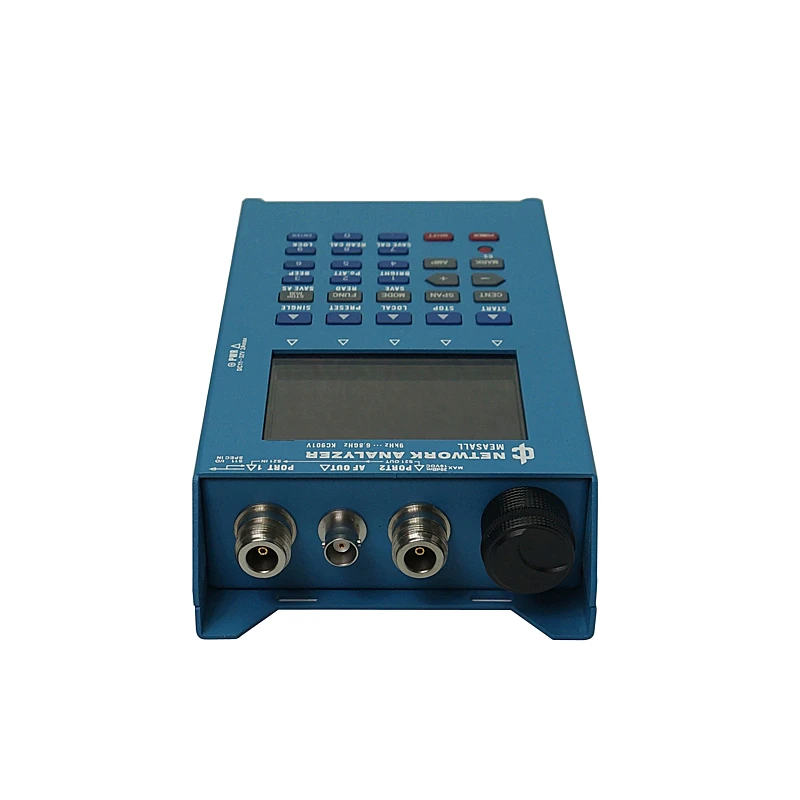

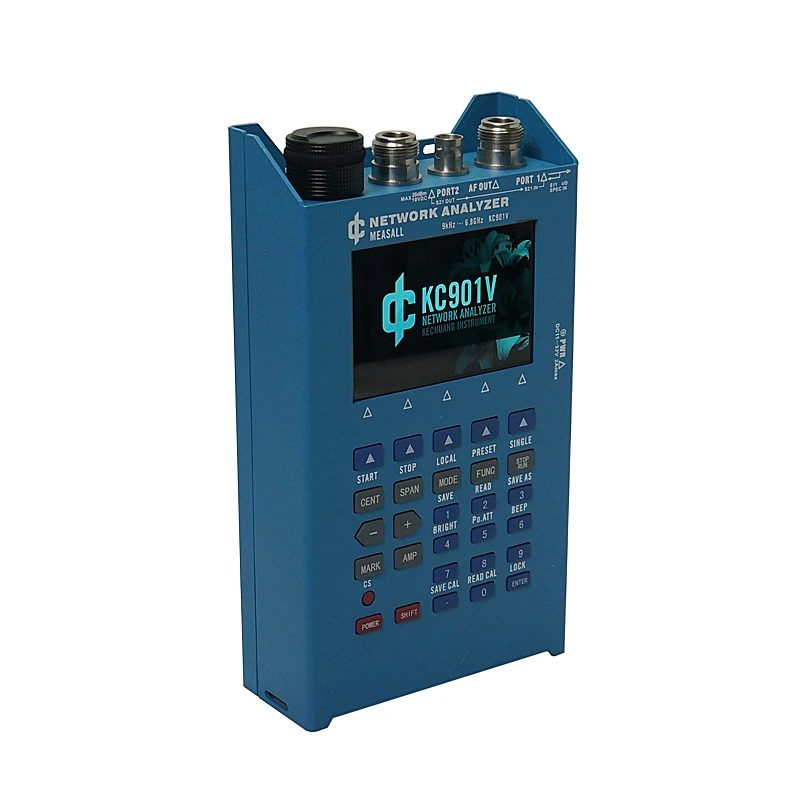

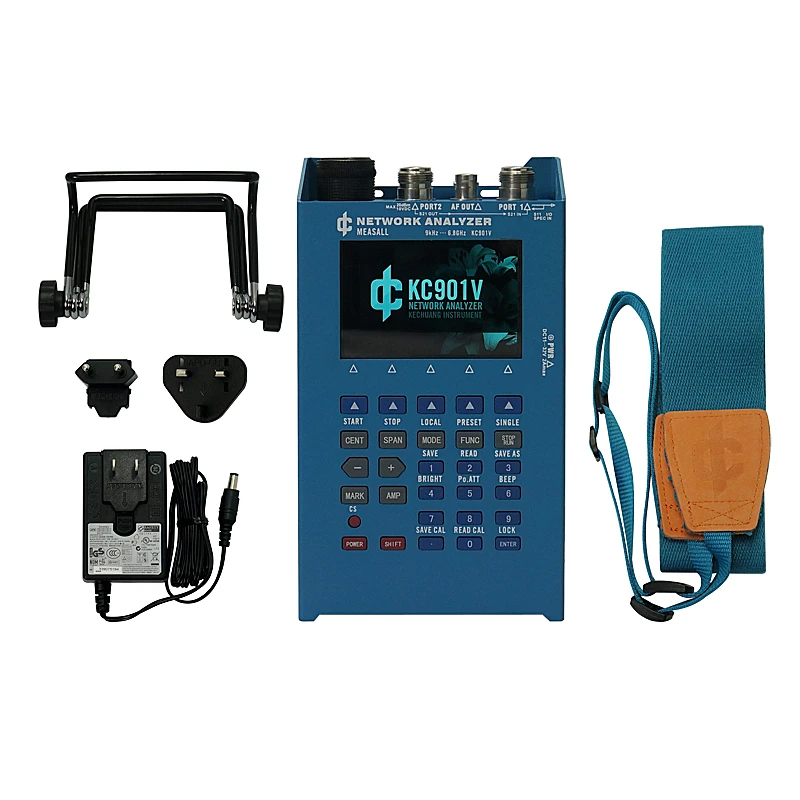

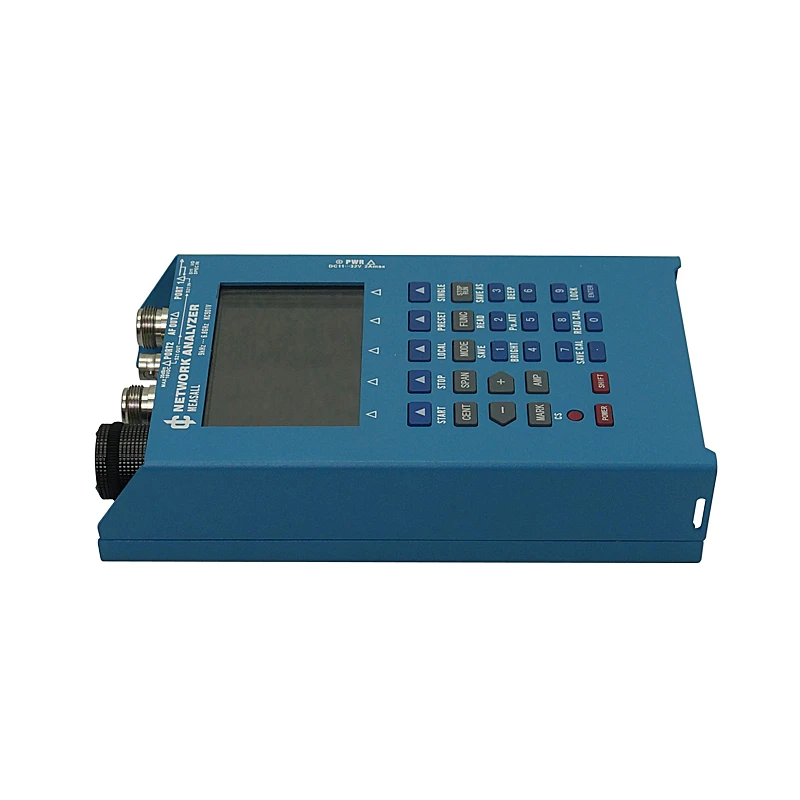

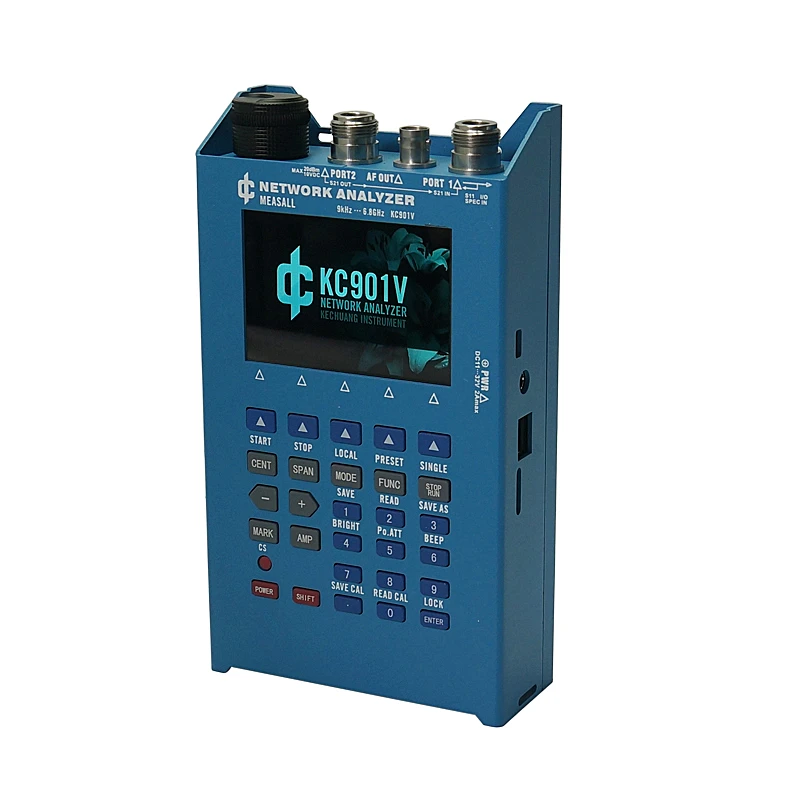

KC901V-Универсальный РЧ-мультиметр
Основная функция которого-анализатор векторной сети с одним портом (VNA, S11). Это
Поддержка векторного теста передачи (S21 скалярный и простой вектор), простой
Анализатора спектра, измеритель напряженности поля, радиочастотного сигнала источника звукового сигнала
И другие функции. KC901V имеет профессиональную практичность и включает в себя
Поддержка 4 часов непрерывной работы, включая аккумулятор, объем
Только 1 куб. М, весит всего 1 кг, чтобы предоставить пользователям новый бесплатный опыт.

◆Основные функции

Тест передачи (скалярный: фильтр отладки,
Усилитель, проверьте направленность антенны, вектор: основной тренд изменения фаз)

Тест на коэффициент отражения (вектор: сопротивление отладки
Соответствие, проверка качества системы подачи антенны)

Дисплей спектра и сила поля
Наблюдение *** (радиопроизводительность испытательной станции, найти источник
Помехи)

Сигнал определенной частоты точка
Выход отдельно

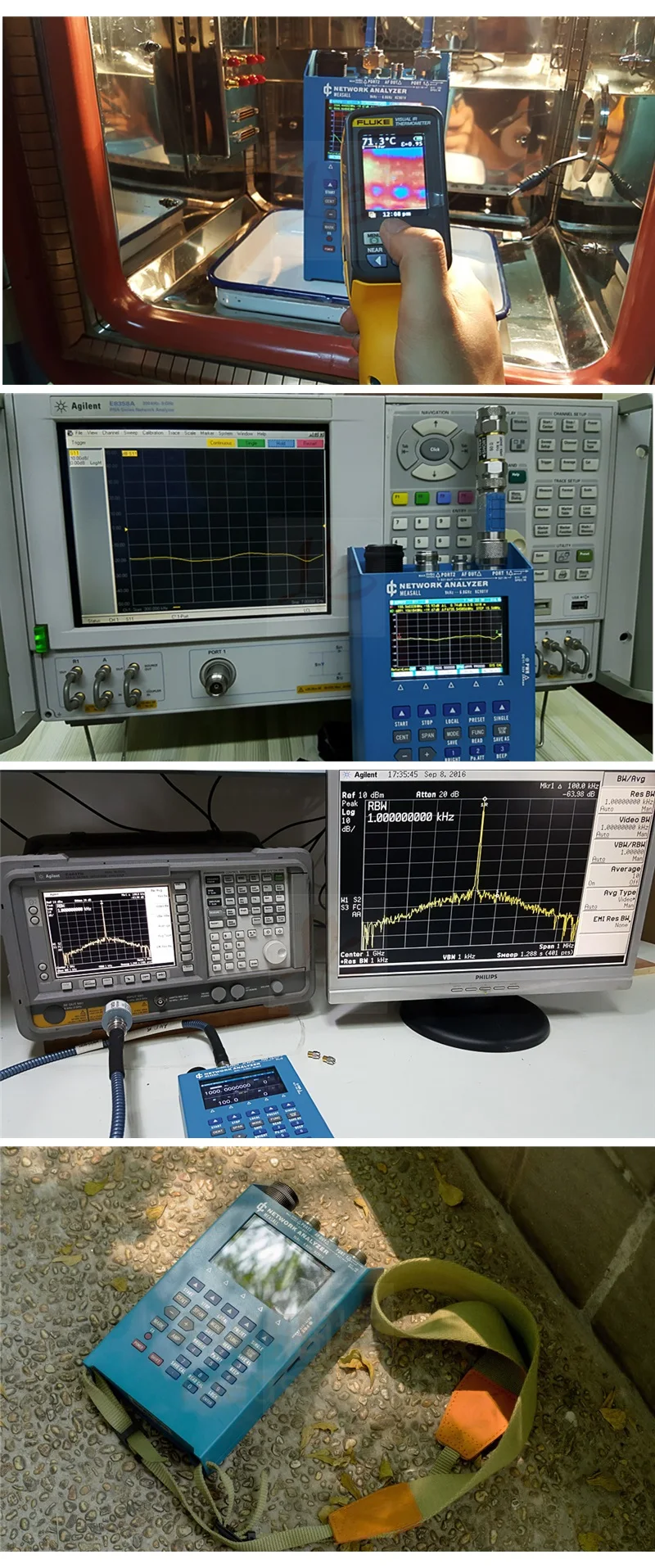

◆Рекомендуемые приложения

KC901V в основном используется для обнаружения и
Отладка радиочастотной цепи и системы подачи антенны. В большинстве диапазонов частот, может
Также измерения прочности поля, поиск помех и так далее.

Этот инструмент легкий и
Мощный, способный ранее через большое лабораторное оборудование для завершения
Измерения легко переносятся на место. 901V является электронным
Инженер, достойный испытательных инструментов, но также как профессиональная связь
Инженерный, радио и телевидение launch pad технический персонал стоя
Оборудование.

◆Характеристики (только для справки)

Проект

Условия тестирования

Параметр

Примечания

Самый низкий

Типичный

Самый высокий

Допустимый Частотный диапазон

9 кГц

6,8 ГГц

Режим спецификации может быть установлен

Lt; / RTI & gt;

7 ГГц

Диапазон сканирования

1 кГц

6,8 ГГц

Количество точек сканирования

450pt

3150pt

Локальная эксплуатация

Разрешение частоты всех типов сканирования
Функция 1 Гц анализатор спектра

Все Одиночная функция частоты 0,1 Гц сигнала
Источник и так далее

Разрешение уровня 0,01 дБ

Фазы разрешение 0,01 °

Скорость сканирования RBW = 30 кГц, каждая точка
1,2 мс

RBW = 10 кГц, 1,5 мс на точки

RBW = 3 кГц, 2 мс в точку

RBW = 1 кГц, 3 мс в точку

RBW = 30K, 450pt каждый экран 0.5s

Выходной уровень 1 МГц-5 ГГц-10 дБм 0дбм 6дбм 1
Порт

1 МГц-5 ГГц 0dBm 6dBm 10dBm 2 порта

Wi-Fi 5 ГГц-6,8 ГГц-20 дБм 0 дБм 1 порт

Wi-Fi 5 ГГц-6,8 ГГц-10 дБм 6 дБм оптический устройство работающее от прикуривателя с 2 портами

Выходное затухание 0 дБ 25 дБ

55 дБ 2 порта

1 порт

Чувствительность 1 МГц-5 ГГц-107dBm 1 порт RBW =
1 кГц

Wi-Fi 5 ГГц до 6,8 ГГц до 94 дБм

Доступный динамический диапазон для передачи
Измерения от 1 МГц до 500 МГц 100 дБ эквивалентны передаче и получению
Изоляция канала

500 МГц-2 ГГц 70 дБ

2 ГГц-6,8 ГГц 50dB

Погрешность измерения передачи
Серия 10dB аттенюатор после проходной калибровки, 0,3 + 0.05L на вставки
Потеря <40 дБ

Вставка компенсации нулевого дрейфа
Существующие вставки потери L <30 дБ 0,05 дБ подогрева 5 мин, каждые 5 минут

Абсолютная ориентация моста
9 кГц-1 МГц 18 дБ 90% доверительный интервал

1 МГц-6,8 ГГц 20dB

S11 относительная направленность 9 кГц-3 ГГц 45 дБ
После калибровки 90% доверительный интервал

3 ГГц-6 ГГц 40 дБ

6 ГГц-6,8 ГГц 35dB

Неуверенность в возврате потери после
Проходная калибровка, 1,0 + 0.1RL при 3 дБ <RL <25 дБ

Фазовая неопределенность 100 кГц-1 ГГц 2 °
Коэффициент отражения ρ> 0,25

От 1 ГГц до 3 ГГц

3 ГГц-6,8 ГГц 8 [град.]

Проект

Условия тестирования

Параметр

Примечания

Самый низкий

Типичный

Самый высокий

Порт VSWR порт 2,1MHz-6GHz 1,5 статическое значение

Порт 1,1 МГц-6 ГГц 2,0

Порт утечки локального осциллятора 1 -60 дБм

-10dBm

Если отклонение через подачу составляет 30 дБ

Стабильность частоты, в год

1 ppm

Интерфейс зарядки напряжения питания

11 в

32 в

Адаптер питания переменного тока

105 в

230 В

Встроенный аккумулятор

6,5 V

8,4 в

Диапазон температур для нормального использования

0 & gt; C

45 ° C

Примечание 2

Допускается

-40 °C

65 ° C

Диапазон влажности непрерывного включения питания
0%

95%

Примечание 3

Уровень повреждения

Все порты DC15V, + 20 dBm

Размеры

200 × 114 × 46 мм (длина × ширина ×
Толщина)

Качество хост дистанционного управления (включая батарею) 1,2 кг

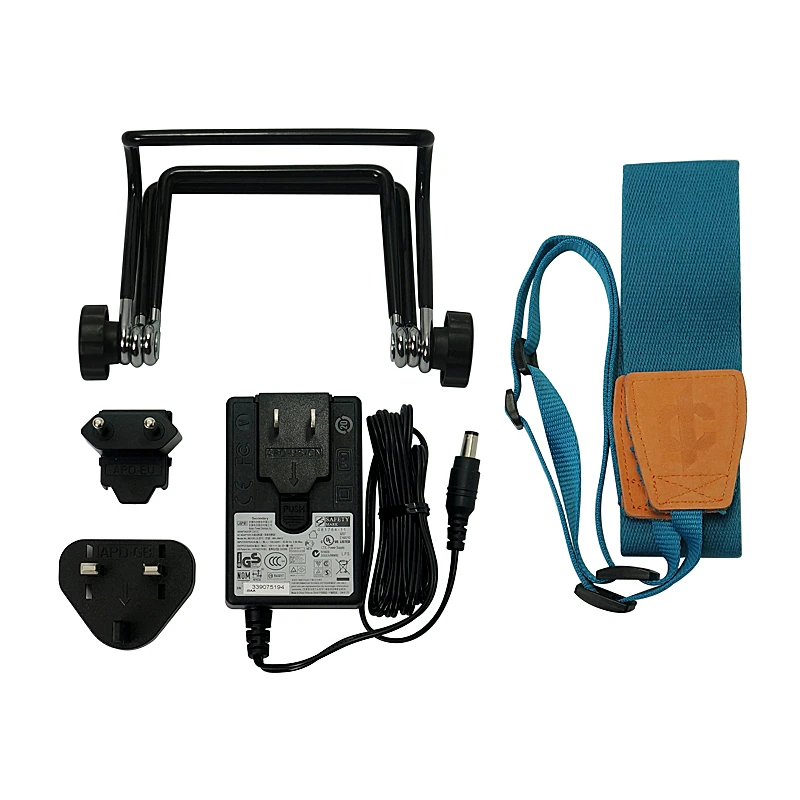

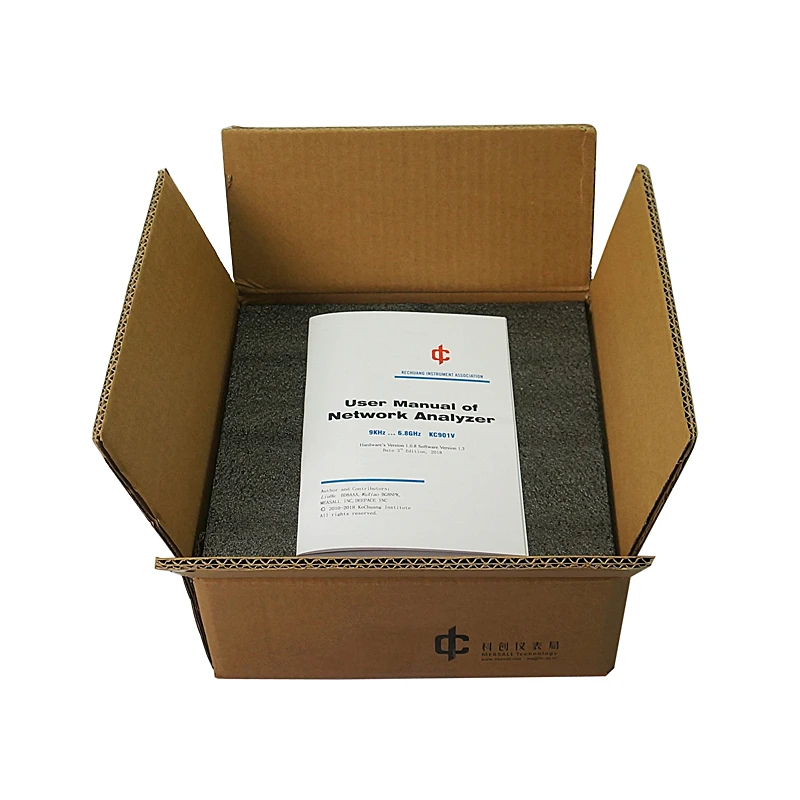

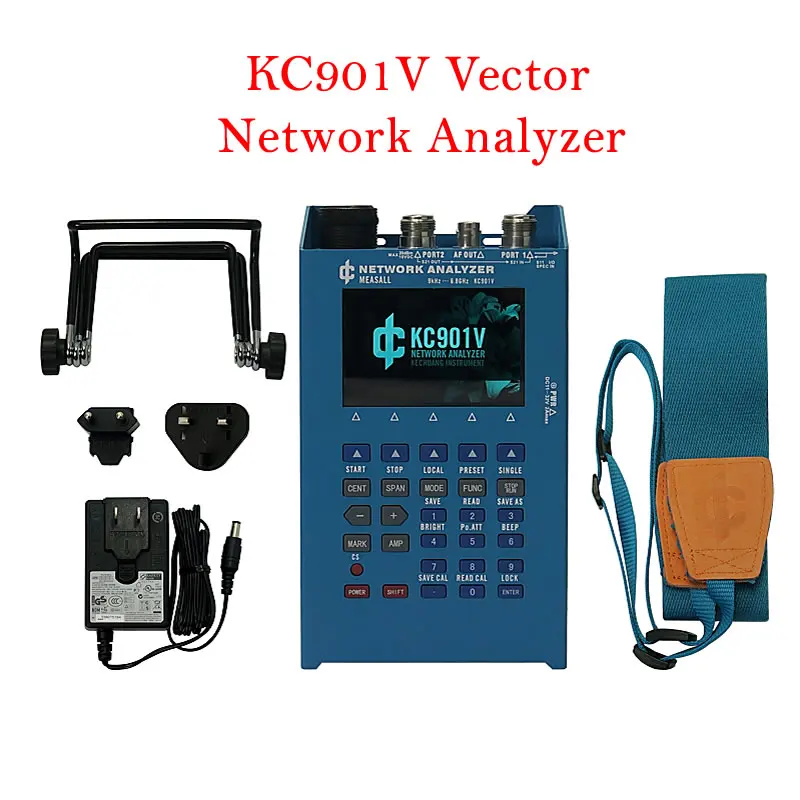

Стандартная конфигурация Всего
Посылка 2,0 кг

Примечание 1: Если не указано иное,
Характеристики измеряются в режиме средней скорости с пропускной способностью анализа
(RBW) 10 кГц, выходное затухание 0, температура 25 ° C и пользователь
Калибровка. Небольшое количество случайных или постоянных ненормальных сегментов данных
Может быть вне рамок спецификации.

Примечание 2: диапазон температур батареи
Зависит от температурных характеристик батареи. В диапазоне более 0
. .. 45℃Устройство должно быть повторно откалибровано после предварительной стабильности нагрева.
Особенно в-40. .. -20℃Диапазон, должен быть не менее 5 минут предварительного нагрева (и необходимо
Продолжайте работать). Из-за нагрева самого устройства температура корпуса может
Быть выше, чем температура окружающей среды 20℃, Более 45℃В
Окружающей среды, следует избегать ожогов. При использовании в среде, близкой к 65 ° C,
Аккумулятор должен быть удален, в противном случае температура батареи может превышать 85 °
C и вызывает опасность.

Примечание 3: Используйте только. При влажности выше 80%
Местного долгосрочного хранения, должны быть влагостойкие меры.

Вес: 2,5 кг
