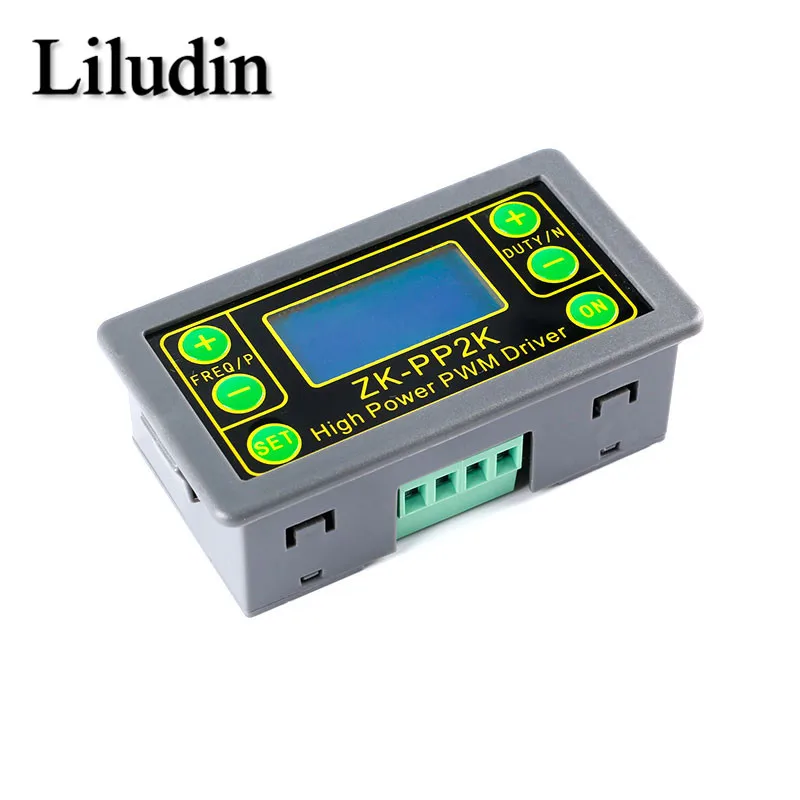

ZK-PP2K PWM DC 3 ~ 30V 12V 24V регулятор скорости двигателя 8A 150W регулируемый светодиодный

ZK-PP2K PWM DC 3 ~ 30V 12V 24V регулятор скорости двигателя 8A 150W регулируемый светодиодный

Описание:
ZK-PP2K генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, импульсах и выходных уровнях. Поддерживает двойной режим: режим PWM и импульсный режим. Он поддерживает высокий ток и может быть непосредственно подключен к двигателю. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии.

Особенности:
1>. Двойной режим: режим PWM и импульсный режим
2>. ЖК-дисплей высокой четкости
3>. Поддержка регулировки частоты
4>. Поддержка регулировки рабочего цикла
5>. Высокая точность обнаружения
6>. Поддержка функции отключения памяти
7>. 1-канальный выходной сигнал
8>. Поддержка обратной защиты
9>. Поддержка/отключение выхода
10>. Светодиодный/моторный/электромагнитный клапан с прямым приводом

Параметры:
1>. Название продукта: ZK-PP2K PWM генератор сигналов
2>. Модель: ZK-PP2K
3>. Рабочее напряжение: DC 3,3 V-30V
4>. Диапазон частот: 1 Гц ~ 150 кГц
5>. Точность частоты: 2%
6>. Диапазон рабочего цикла: 0.00%-100%
7>. Выходной ток: 8А (макс.)
8>. Количество импульсов: 1 ~ 9999 или бесконечное
9>. Время задержки: 0,000 s ~ 9999s
10>. Ширина импульса: 0,000 s ~ 9999s
11>. Точность времени: 1 мс
12>. Амплитуда выхода: то же, что и входное напряжение
13>. Рабочая температура:-20 ℃ ~ 85 ℃
14> Рабочая влажность: 0% ~ 95% относительной влажности

Режим работы:
1>. Режим ШИМ: частота, рабочий цикл

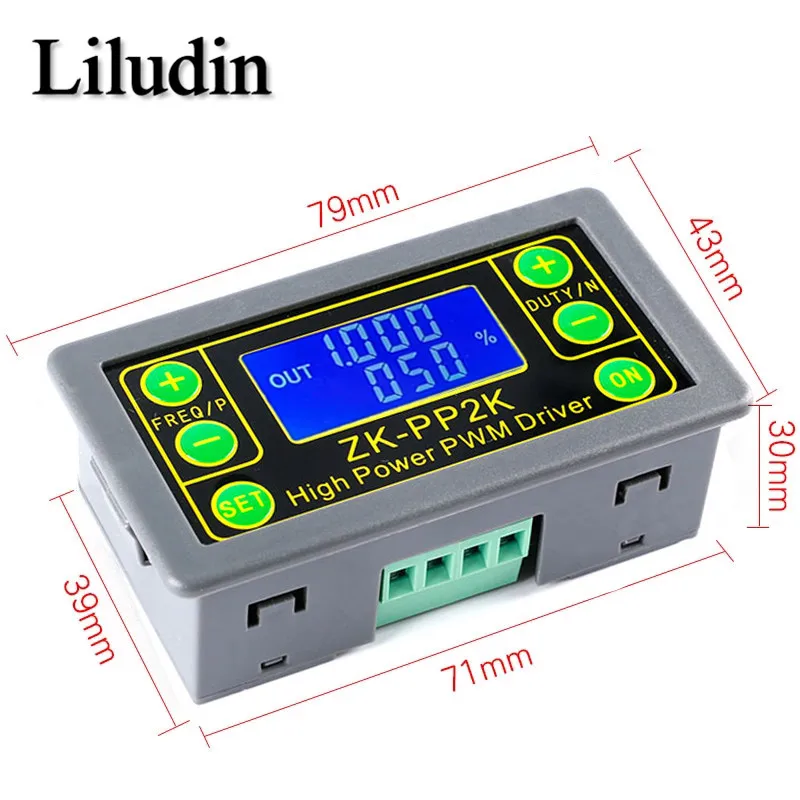

1,1>. Это режим PWM при отображении '%'.
1,2>. Заводской режим по умолчанию-режим PWM.
1,3>. Кнопка FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кГц.
1,4>. Кнопка DUTY + и DUTY-используются для настройки выходного цикла для частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Диапазон рабочего цикла составляет от 0.00% до 100%.
1,5>. Короткое нажатие кнопки «on» для включения или отключения выхода. Включено вывод при отображении символа «out' слева. Отключено выходное значение, если не отображается символ «out'», и модуль выпустит 0 В.
1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%.
1,7>. Режим работы переключателя: удерживайте нажатой кнопку «установить» около 6 секунд. Затем он войдет в импульсный режим, если символ «%» исчезнет справа.
2>. Импульсный режим: ширина импульса, задержка, номер импульса
2,1>. Это режим PWM без символа дисплея '%'.
2,2>. Кнопка P + и P-используются для установки времени для положительной ширины импульса. Отображается на первой линии. Установить диапазон времени 0,000 s ~ 9999s.
2,3>. Кнопка N + и N-используются для установки времени для отрицательного времени ширины импульса. Отображается на второй линии. Заданный диапазон времени составляет 0,000 s ~ 9999s.
2,4>. Короткое нажатие кнопки «on» для включения или отключения выхода. Включено вывод при отображении символа «out' слева. Отключено выходное значение, если не отображается символ «out'», и модуль выпустит 0 В.
2,5>. Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд, и отрицательную ширину импульса составляет 0,5 секунд.
2,6>. Нажмите кнопку «установить» в течение 2 секунд, чтобы ввести в набор количество импульсов и время задержки. На экране будет отображаться символ «установить» в левом нижнем углу. Примечание: один раз в этом режиме, выход будет отключен и выходной Пульс будет очищен.
2,7>. Кнопка P + и P-используются для установки времени задержки. Заданный диапазон времени составляет 0,000 s ~ 9999s.
2,8>. Кнопка N + и N-используются для установки количества импульсов. Диапазон набора-1 ~ 9999 или бесконечность.
2,9>. Заводское время задержки по умолчанию составляет 0 секунд, и количество импульсов бесконечное (дисплей '----').
2,10>. Автоматическое возвращение к импульсному интерфейсу нажатием кнопки «установить» в течение 2 секунд.
2,11>. Короткое нажатие кнопки «ON», чтобы после установки времени задержки, а затем начать вывод установленного количества импульсов.
2,12>. Он будет автоматически выводить 0 В, если количество импульсов отправлено. Выход будет отключен и четкие номера импульса, если нажмите кнопку «ON» во время вывода.
2,13>. Количество установленных импульсов выводится каждый раз, когда модуль включается, а затем останавливает выход или нажимает кнопку «on» для перезапуска.

Практическое применение:
1>. ШИМ-Выход 20 кГц, 60%: выберите режим ШИМ. Набор частоту до 20,00 и длительным сроком службы до 060%.
2>. Выход включается 0,6 s, 0,2 s, бесконечный цикл: Выберите импульсном режиме. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 0,000. Количество импульсов на '----'.
3>. Задержка 5s после включения или нажатия кнопки «ON». Затем включите выход 0,6 s,OFF 0,2 s,infinite loop: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 5,000. Количество импульсов на '----'.
4>. Задержка 5s после включения или нажатия кнопки «ON». Затем выходной сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: Выберите импульсный режим. Установите ширину положительного импульса до 0,010, а ширину отрицательного импульса-до 0,010. Время задержки до 5,000. Количество импульсов до 0100.
5>. Задержка 5s после включения питания. Затем удерживайте выход: Выберите импульсный режим. Установите ширину положительного импульса более 0 (любое значение) и ширину отрицательного импульса до 0,000. Время задержки до 10,00. Количество импульсов на '----'.

Используйте шаги:
1>. Подключение к источнику питания.
2>. Выберите режим работы в соответствии со следующей инструкцией.
3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров.
4>. Короткое или длинное нажатие кнопки «duty +» или «duty-» для установки параметров.
5>. Подключение к нагрузке.

Применение:
1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития
2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя
3>. Генерирует регулируемые импульсы для использования MCU
4>. Диммер
5>. Регулятор скорости

Примечание:
1>. Это 1-канальный сигнал выходного сигнала.
2>. Максимальный выходной ток составляет 8А. Поэтому он может непосредственно управлять такими мощными устройствами, как двигатель.
3>. Перед использованием ознакомьтесь с руководством и описанием.
