Для разработки системы управления аккумуляторами BMS STM32 BQ76930 внешний баланс 485 CAN

Для разработки системы управления аккумуляторами BMS STM32 BQ76930 внешний баланс 485 CAN

Выбор

Посылка 1 (рекомендуется): макетная плата + датчик температуры + линия сбора + аккумулятор 18650 6 + батарейный блок + USB в TTL + Сопротивление нагрузки (полный комплект: информация о 6 батареях может быть непосредственно измерена и отображена на интерфейсе главного компьютера, подходит для быстрого использования BMS) + полный набор информации

Посылка 2 (настоятельно рекомендуется): плата разработки + датчик температуры + линия сбора + аккумулятор 18650 6 + батарейный блок + USB в TTL + Сопротивление нагрузки + модуль Bluetooth + небольшая программа (полный комплект: один включенный источник питания может непосредственно измерять информацию о 6 батареях, Результаты измерений могут синхронизироваться с хост-компьютером и мобильным терминалом. Для быстрого мастерства менеджеров BMS, предоставление ответов один на один, онлайн-обучение в режиме реального времени) + полный набор материалов

Система управления аккумулятором BMS STM32 BQ76930 внешний баланс 485 CAN TTL

BQ76930 + STM32

Плата управления аккумулятором BMS

Примечание: зарядное устройство является необязательным!

В настоящее время послепродажная техническая поддержка + видео объяснение + схематическая схема + источник программы + компьютерное программное обеспечение + небольшая программа wechat + руководство по применению чипов BQ76930 + официальная схематическая схема 20 каскадов + документы + другое

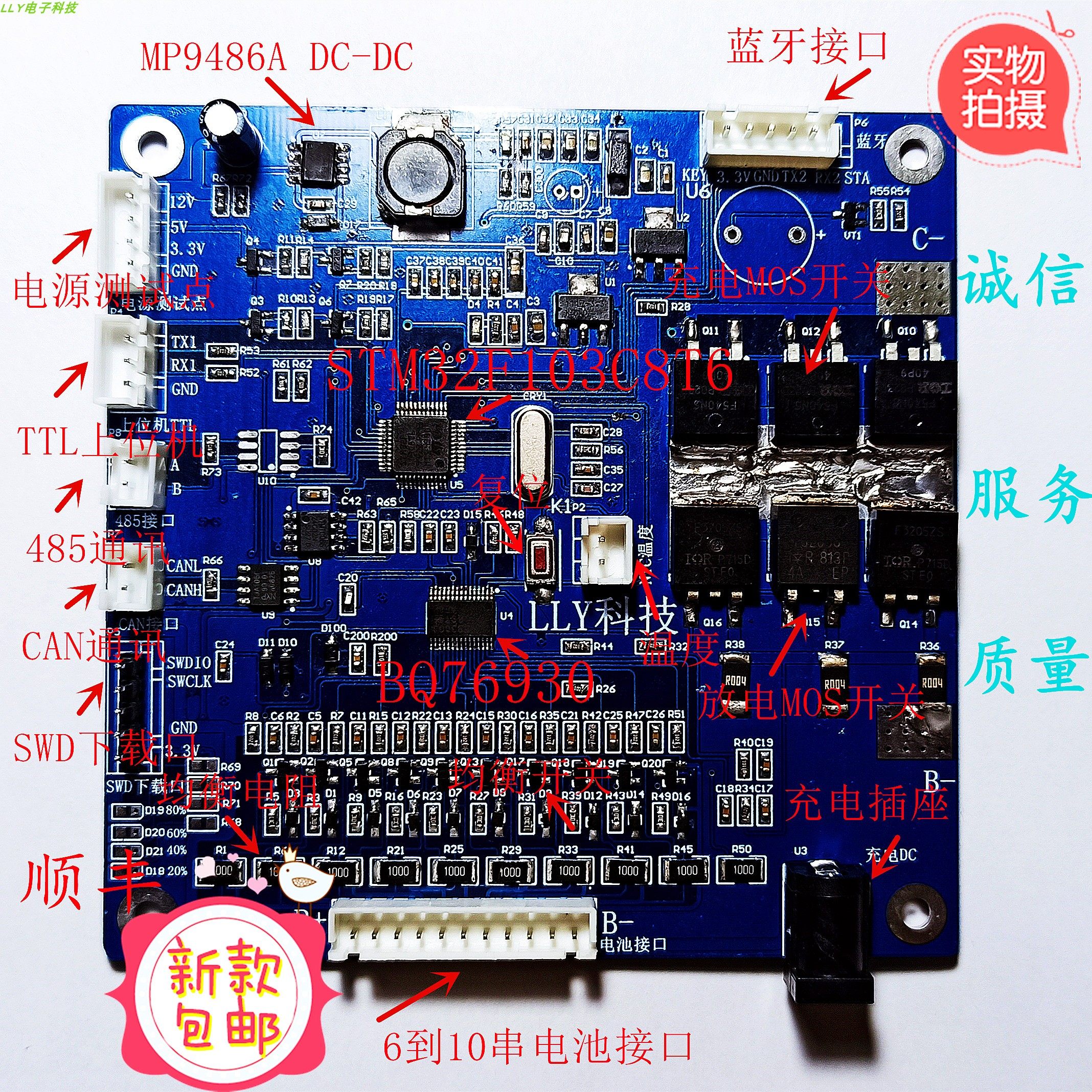

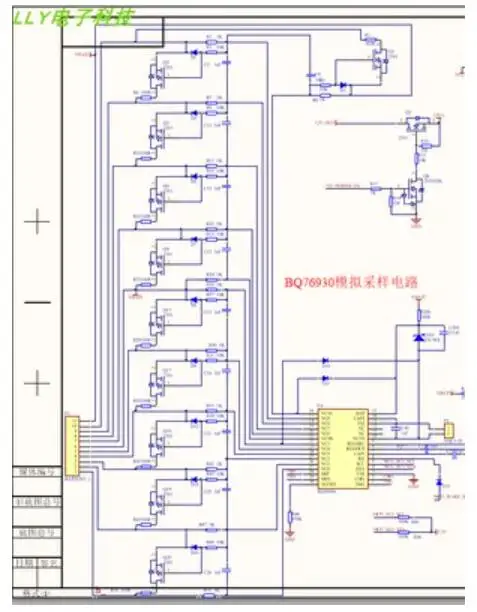

Рис. 1: Схема платы BMS

Каталог видео презентаций

Краткое введение STM32 MCU

STM32 UART серийный порт введение

IIC введение STM32

4. Схематическая схема введение платы разработки BMS

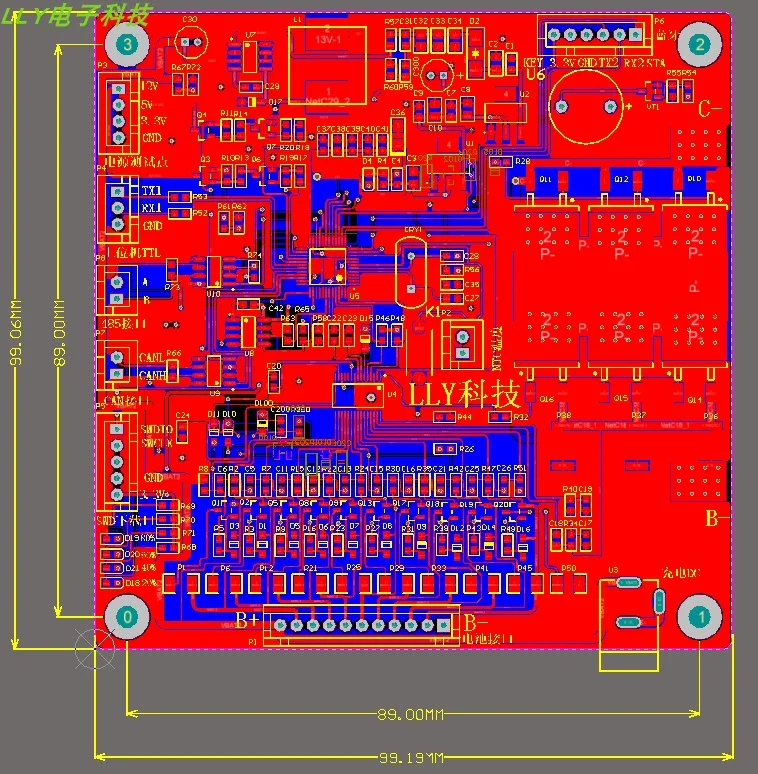

4,1 печатная плата чертеж

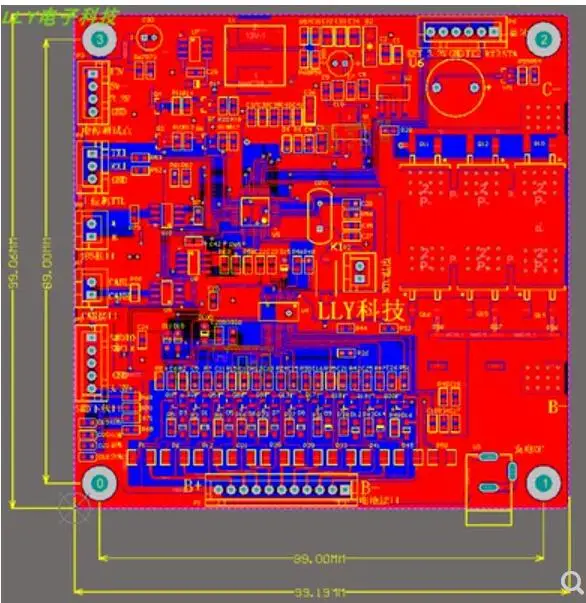

4,2 усовершенствованный чертеж PCB

4,3 PCB Рисование подъем

Пять, Совет по разработке программы BMS введение исходного кода

5.1 Измерение напряжения

5,2 Измерение тока

5.3 Измерение температуры

5,4 предохранение от порога

Vi. Расчет BMS Development SOC (будет выпущен)

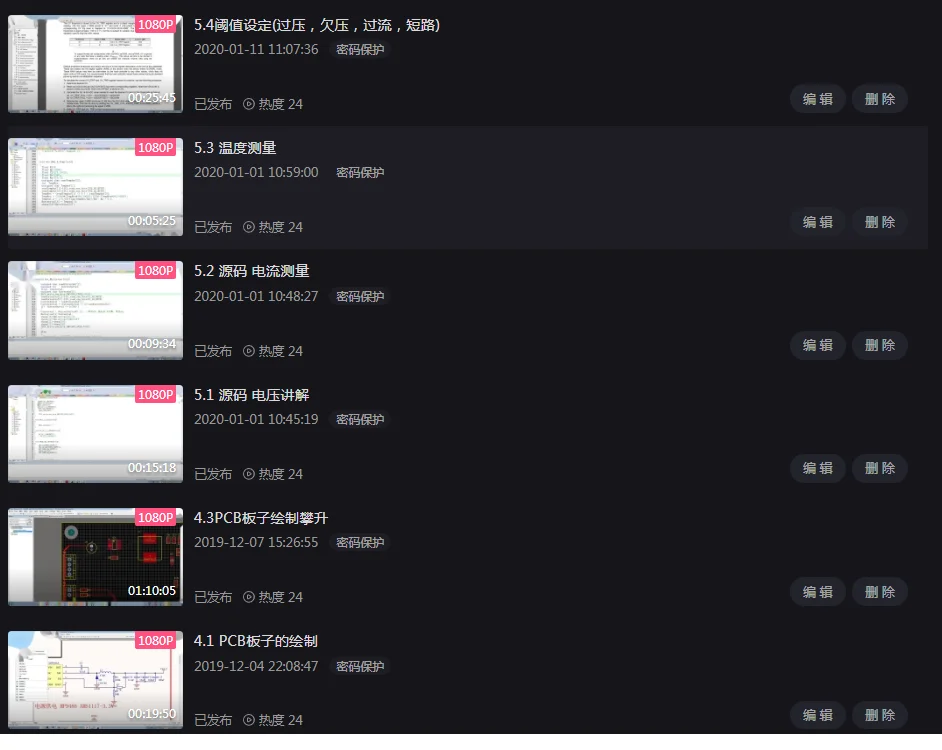

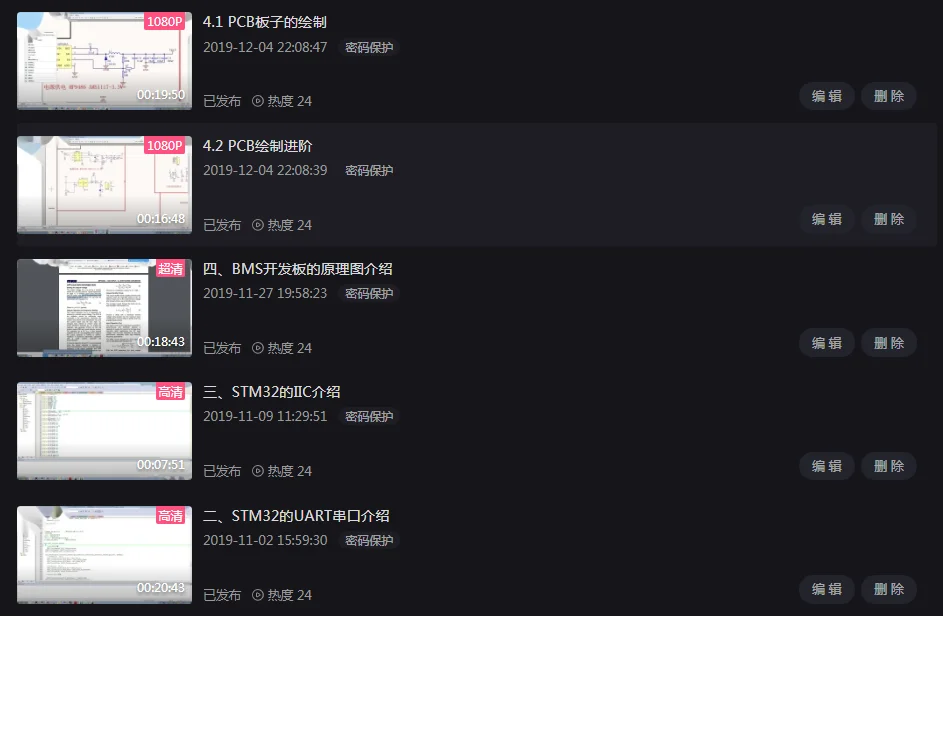

Рис. 2: видеообъяснение BMS

После получения товара, вы можете дать 12GB BMS видео разработки и дополнительные материалы, как бесплатно, если вы даете хорошие комментарии на фотографии, как показано на картинке ниже

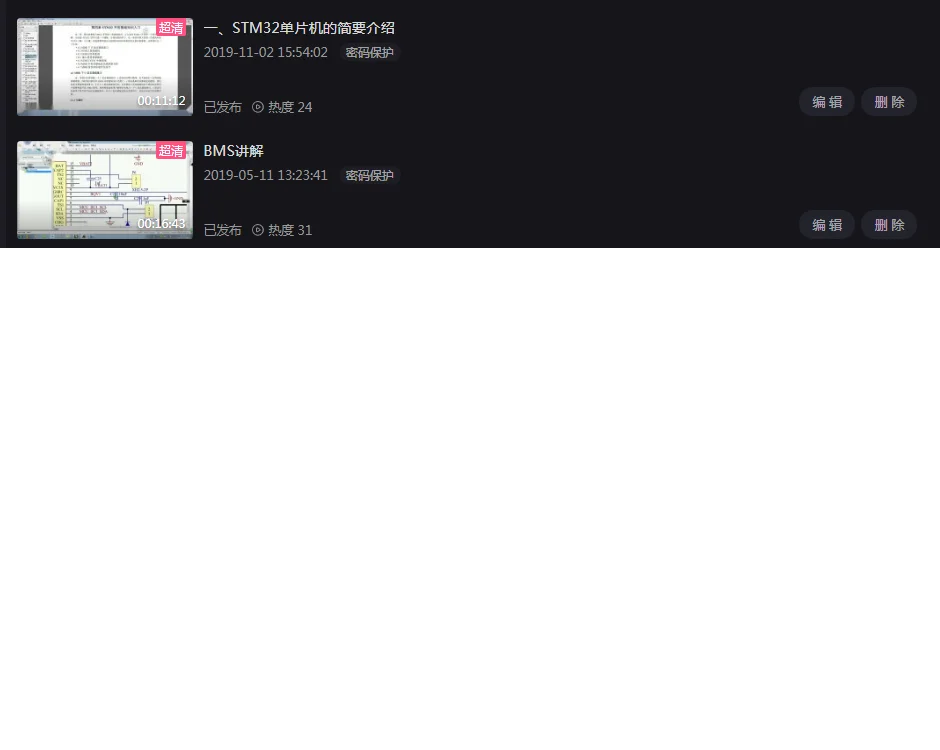

Рис. 3: видео для разработки BMS объемом 12 Гб;

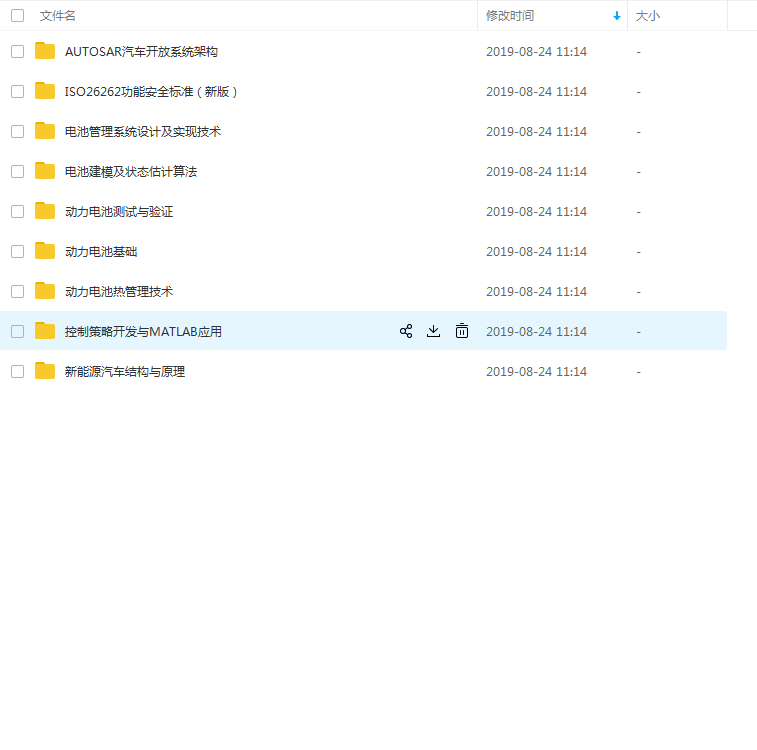

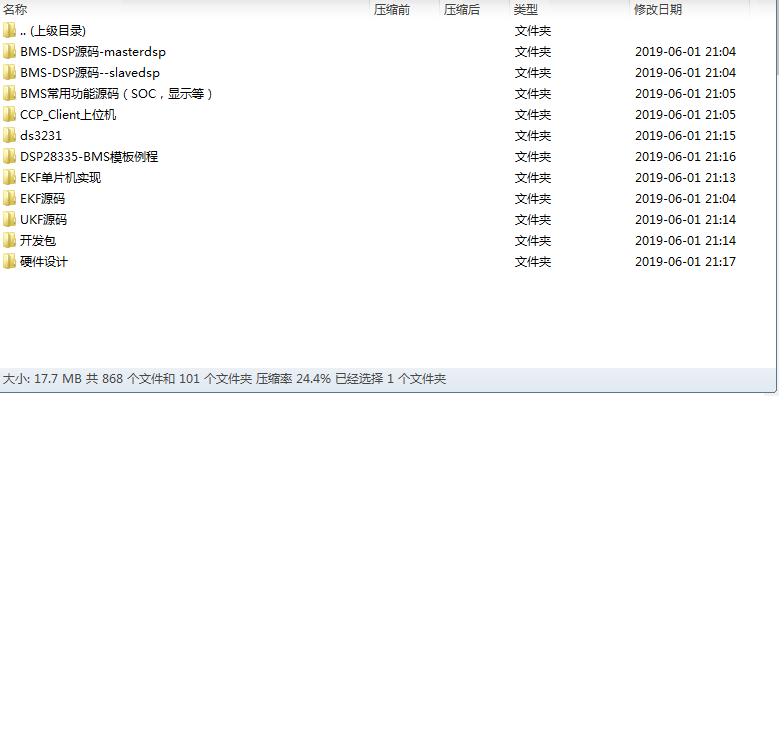

Рис. 4: дополнительная информация

Выбор

Посылка 1 (рекомендуется): макетная плата + датчик температуры + линия сбора + аккумулятор 18650 6 + батарейный блок + USB в TTL + Сопротивление нагрузки (полный комплект: информация о 6 батареях может быть непосредственно измерена и отображена на интерфейсе главного компьютера, подходит для быстрого использования BMS) + полный набор информации

Посылка 2 (настоятельно рекомендуется): плата разработки + датчик температуры + линия сбора + аккумулятор 18650 6 + батарейный блок + USB в TTL + Сопротивление нагрузки + модуль Bluetooth + небольшая программа (полный комплект: один включенный источник питания может непосредственно измерять информацию о 6 батареях, Результаты измерений могут синхронизироваться с хост-компьютером и мобильным терминалом. Для быстрого мастерства менеджеров BMS, предоставление ответов один на один, онлайн-обучение в режиме реального времени) + полный набор материалов

I. Системные функции

Эта плата разработки BMS-это 6-10 строк (плата разработки-6 строк), практичная система управления BMS. Следующие функции могут быть реализованы:

1. Измерение напряжения, тока, температуры и SOC 6 литиевых батарей (плата разработки-это схема процентного напряжения, и представлен алгоритм SOC метода интеграции ампер-часов), И результаты измерений отображаются на верхнем компьютере, дисплее и небольшой программе Bluetooth;

2, реализовать перенапряжение, под напряжением, над током, защита от короткого замыкания, защита от высоких температур, защита от низких температур;

3. BQ76930 поддерживает микросхему внутреннего пассивного выравнивания.

Два, основное Описание ИС

1, MP9486A, на основе BQ76930 + STM32 конструкция системы питания часть MP9486A MPS DC-DC чип, широкий диапазон мощности от 6 до-100 в может удовлетворить большинство сценариев применения. Как показано ниже:

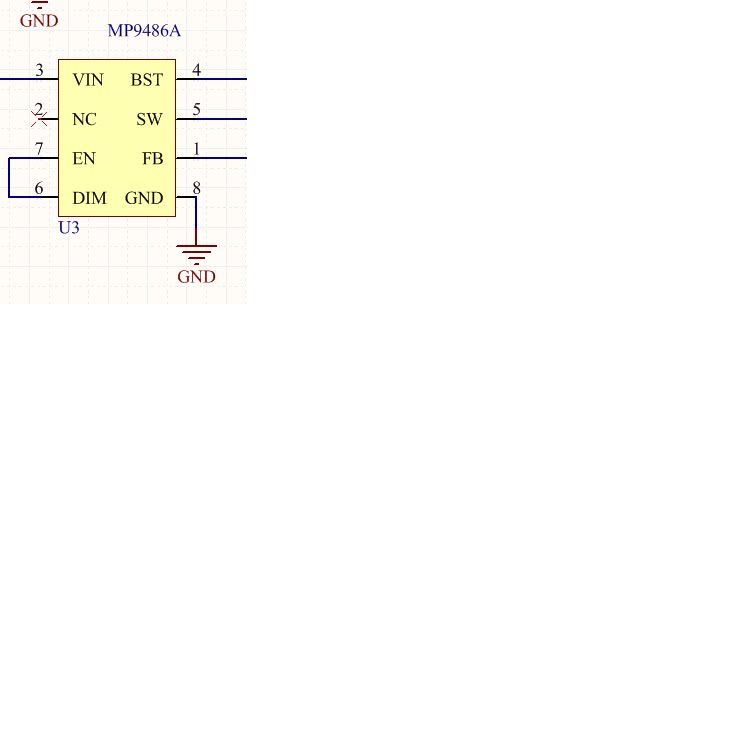

Рис. 5: MP9486A

2. STM32F103C8T6, подробное описание:

Ширина шины: 32 бит

Скорость: 72 МГц

Периферийное оборудование: DMA, управление двигателем ШИМ, ШИМ, датчик температуры

Вход/выход: 37

Объем памяти программы: 64 КБ (64K x 8)

Тип памяти программы: вспышка

Объем оперативной памяти: 20K x 8

Напряжение-Мощность (Vcc/Vdd) : 2 V to 3,6 V

A/D 10x12B

Тип осциллятора: внутренний

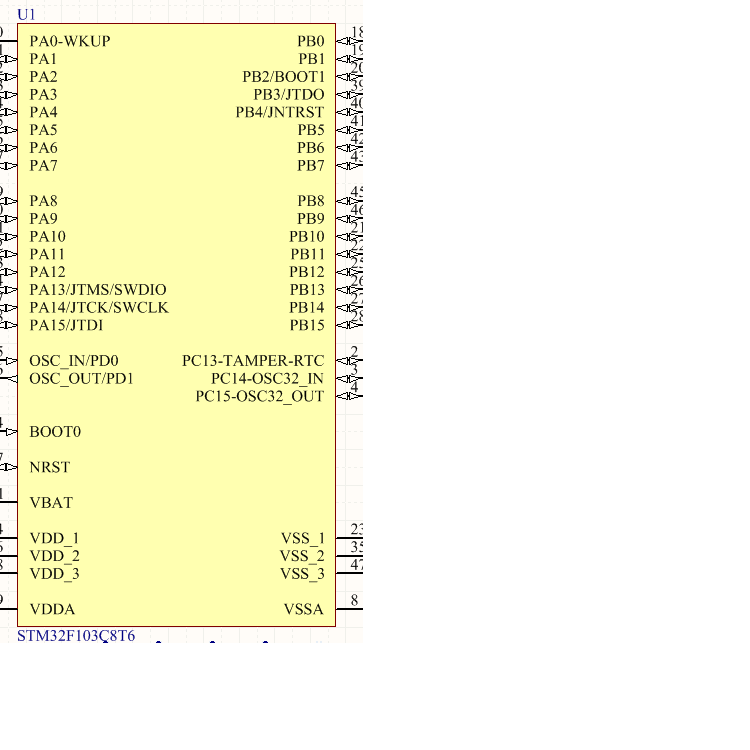

Рис. 6: схема STM32F103C8T6

3, BQ7693003DBTR

1. Один BQ76930 поддерживает от 6 до 10 литиевых батарей

2. Связь IIC с CRC-8 принимается для общения

3. Поддерживает максимум два канала обнаружения температуры

4. Может реализовывать напряжение, ток, обнаружение температуры

5, может реализовать перенапряжение, под напряжением, короткое замыкание, над током, температура слишком низкая, температура слишком высокая защита

Iv. Описание Bluetooth

Модуль Bluetooth принимает маломощные Bluetooth от крупных производителей, которые могут реализовать Отображение данных в мини-программе wechat, как показано ниже:

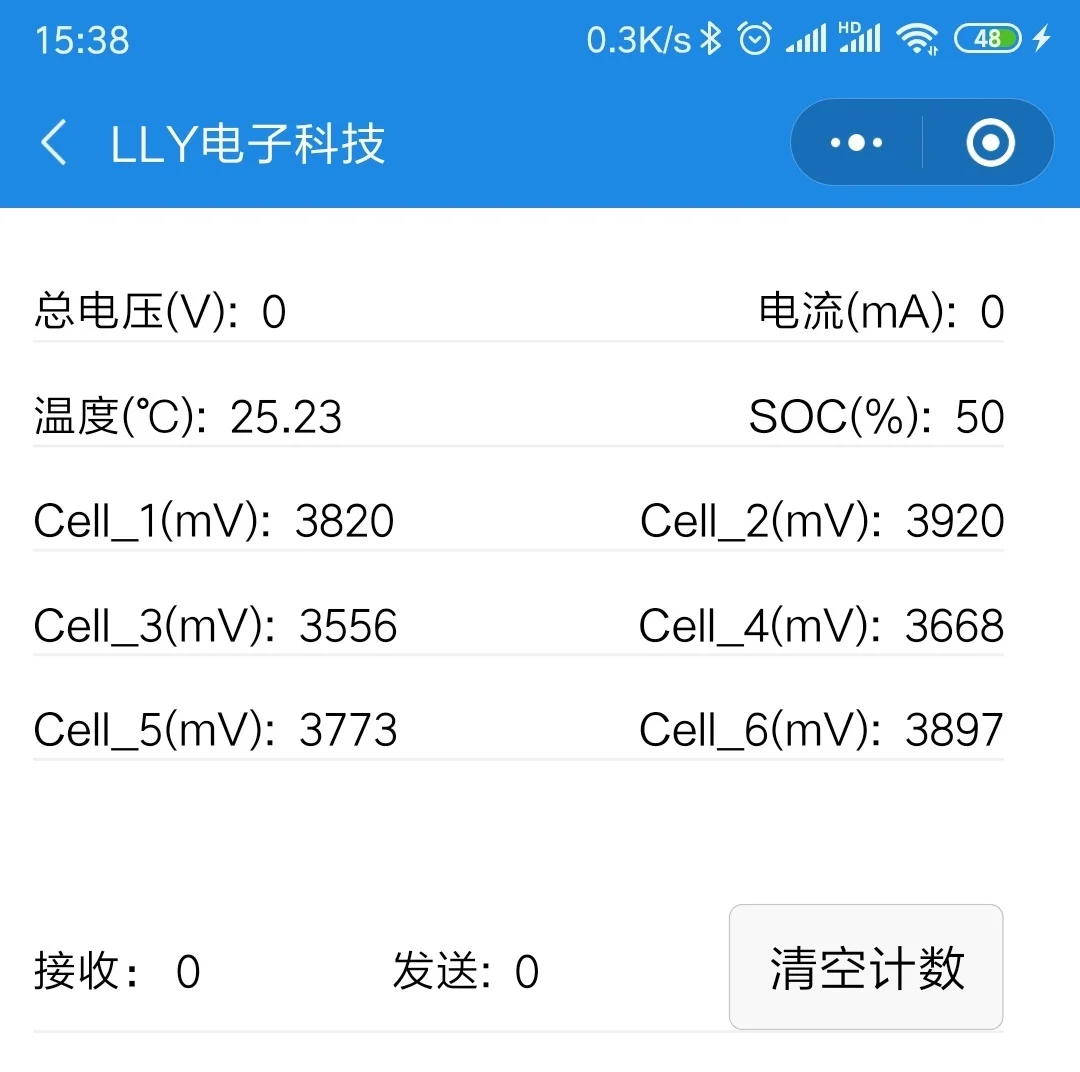

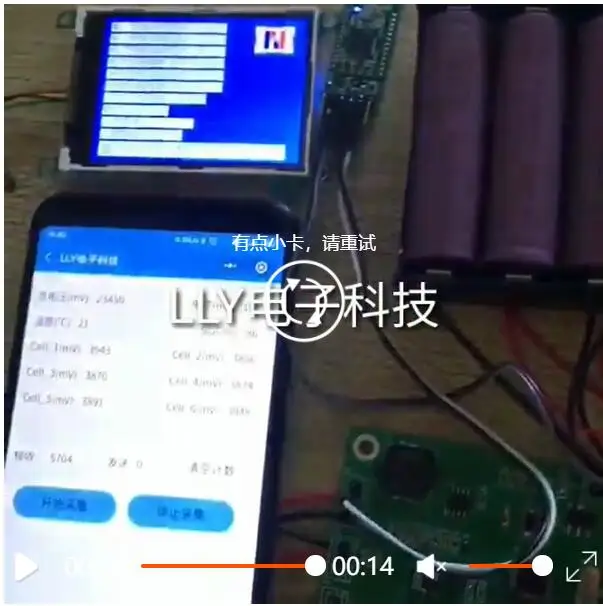

Рис. 7: Bluetooth wechat applet

Пять, описание верхнего компьютера

Верхний компьютер написан на языке C #, интерфейс показан на рисунке ниже. При использовании Подключите USB к TTL перекрестное подключение к плате, и MOS зарядки и разрядки включен по умолчанию после включения платы.

1. Нажмите кнопку «Пуск коллекции», чтобы отобразить основную информацию о батарее

2. Нажмите кнопку «стоп-коллекция», чтобы остановить отправку данных на верхний компьютер

3. Нажмите «закрыть разрядку MOS», чтобы закрыть разрядку MOS, и операция разрядки не может быть осуществлена в это время. Нажмите «открыть разрядку MOS», чтобы повторно открыть разрядку MOS

4. Нажмите «выключить зарядный MOS», чтобы выключить зарядный MOS. В это время операция зарядки не может быть осуществлена

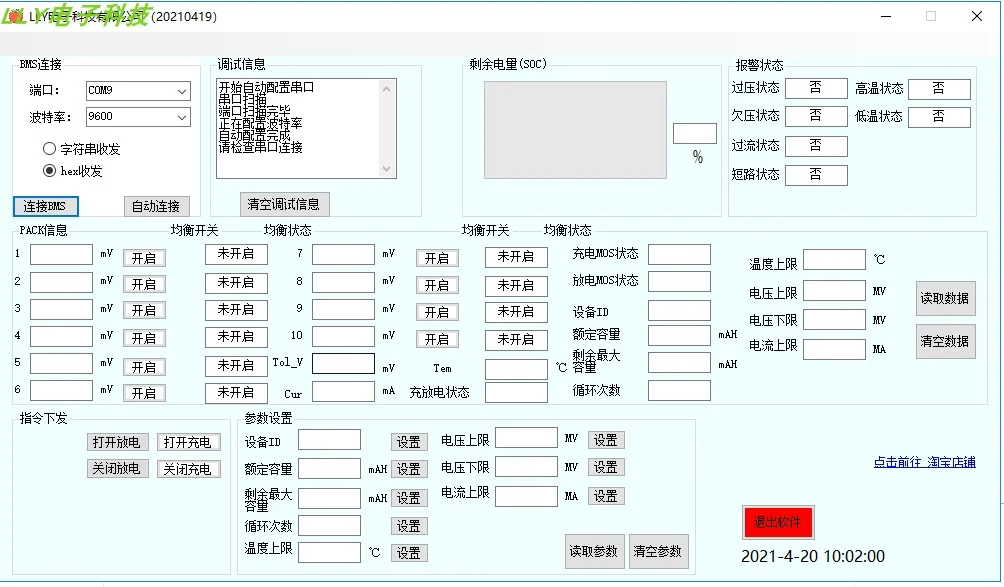

Рисунок 9: верхняя часть компьютера BMS;

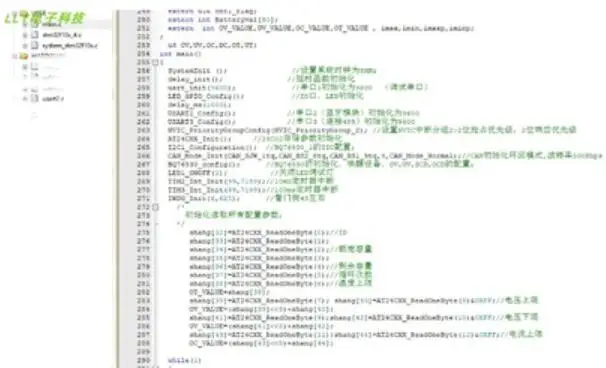

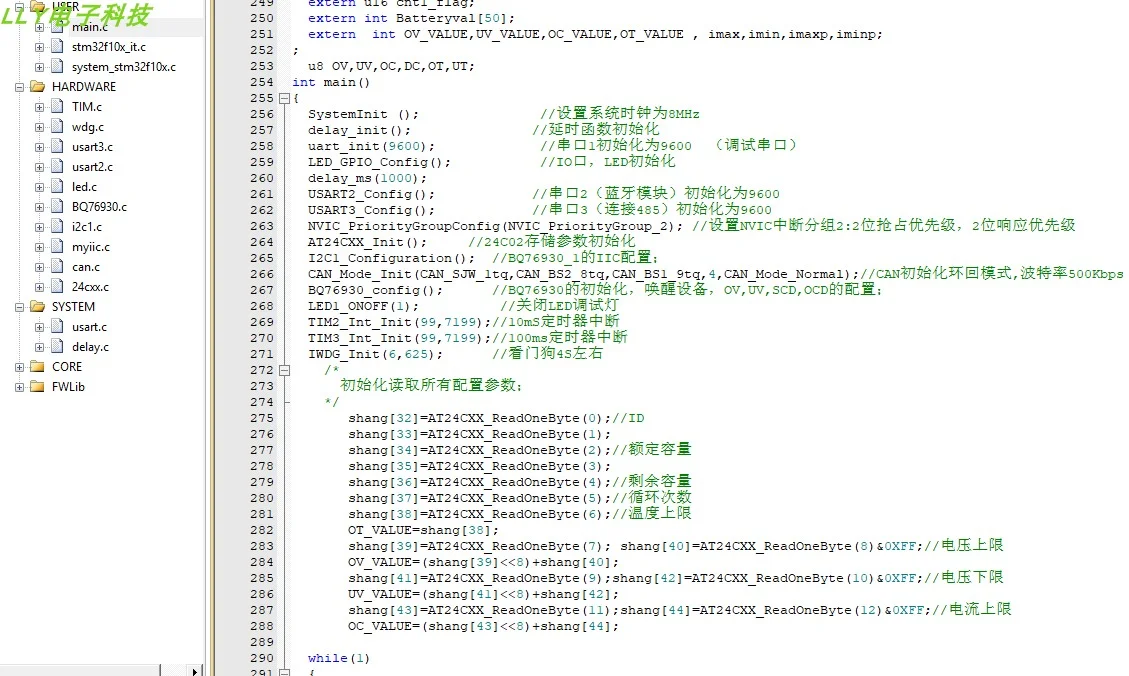

Исходный код:
