AC50-300V 100A цифровой многофункциональный измеритель напряжения тока мощность ЖК-дисплей измеритель частоты для оборудования автоматизации тестер

Особенности

1: цветной ЖК-дисплей, цветной экран 178 градусов, широкий угол обзора

2: измерение напряжения переменного тока, тока, мощности, электричества, частоты, коэффициента мощности (6 основных функций)

3: электричество (кВт · ч) имеет функцию памяти. Нажмите и удерживайте круглое отверстие сбоку счетчика в течение 5 секунд, и накопленное потребление электроэнергии будет очищено до нуля.

4: широко используется в измерительных отраслях промышленности, химической промышленности, электростанциях, автоматическом оборудовании, системах DOS, электромеханическом оборудовании и других местах

5: простой в использовании, предоставьте схему проводки

6: Цвет дисплея: красный, оранжевый, желтый, белый, зеленый и синий

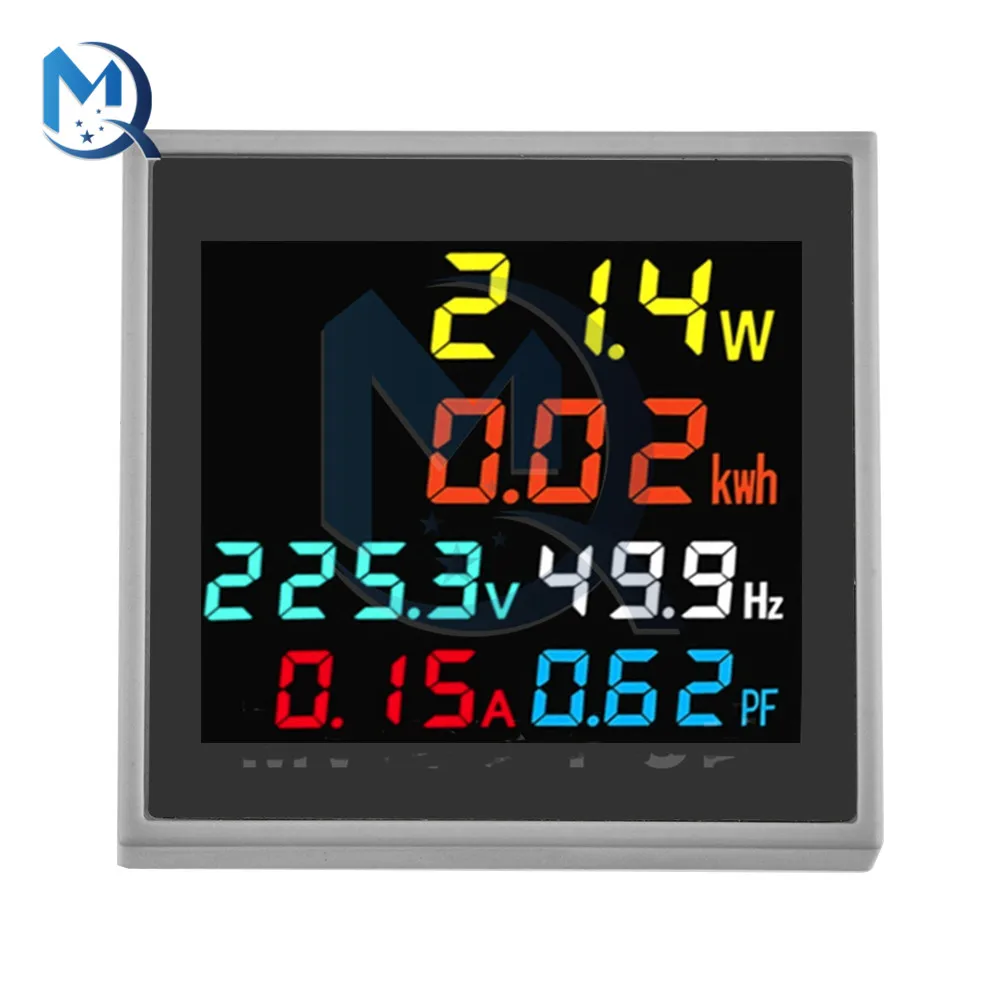

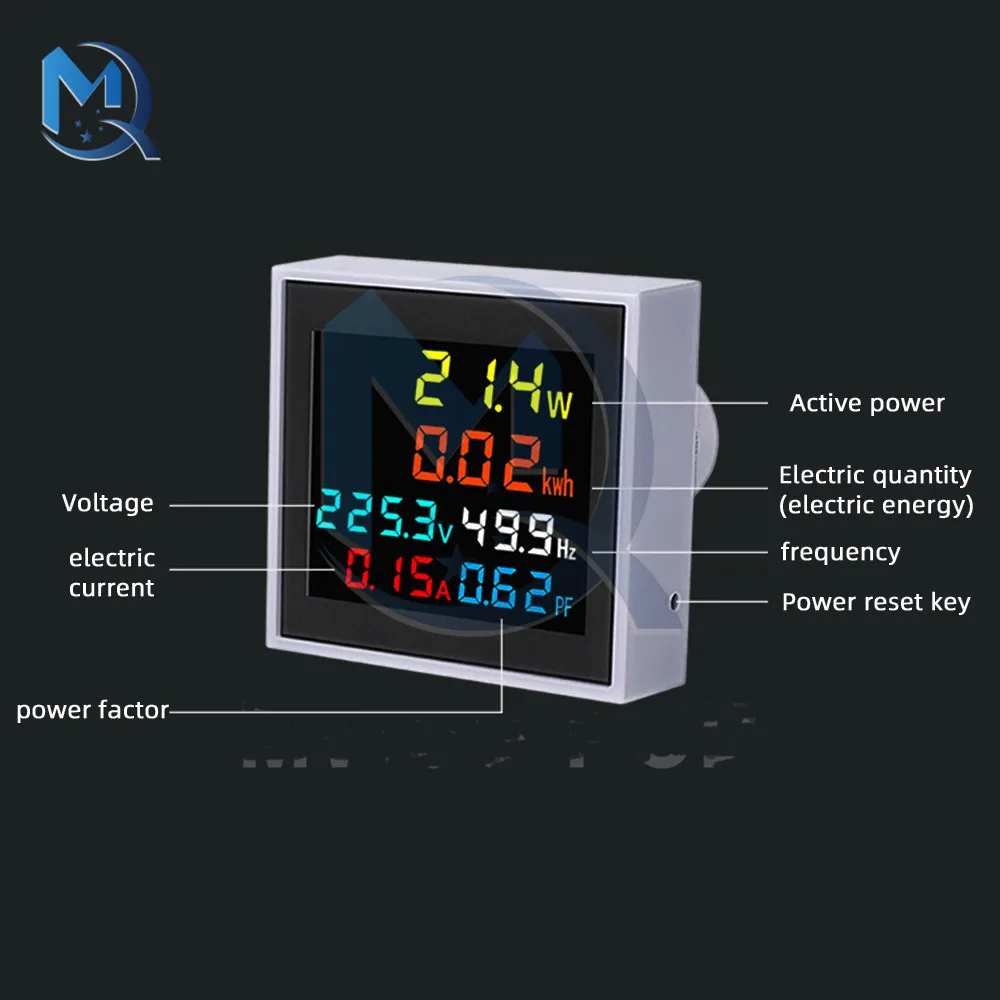

Цифровой многофункциональный измеритель может одновременно измерять и отображать 6 параметров, таких как напряжение переменного тока, ток переменного тока, активная мощность, коэффициент мощности, частоту и электрическую энергию. Часть дисплея прибора имеет цветной жидкокристаллический дисплей высокой четкости.

Основные характеристики

1. Точность измерения: 1% ± 2 слова

2. Диапазон измерения: напряжение переменного тока: AC50.0-300.0V, (или AC250.0-450.0 В может быть настроен при необходимости),

Переменный ток: AC0-99.99A, текущее разрешение дисплея составляет 0,01a, когда он превышает 100A, он будет отображать 100,0a

Частота мощности: 45,0 Гц-65,0 Гц

Коэффициент мощности: 0,00-1.00PF

Активная мощность: диапазон измерений составляет от 0-45000W, разрешение дисплея в диапазоне 0-9999,9 W-0,1 W, а остальную часть-1 Вт

Электричество: Диапазон измерения-0-99999квт · ч, минимальное разрешение дисплея-0-999,99квт · ч-0.01квт · ч 10000,0-9999.9квт · ч, минимальное разрешение дисплея-0.1квт · ч,

Минимальное разрешение 10000,0-99999kwh-1kwh

3. Скорость измерения: около 2 раз в секунду

4. Размеры: 49 × 47 × 52 (мм)

5. Размер отверстия: диаметр Φ22 мм

6. Функция сохранения/функция памяти: функция автоматического сохранения: когда питание выключено, счетчик автоматически сохранит текущее значение энергии, и счетчик будет считывать значение после включения следующего питания, И продолжать накапливаться.

Использование и метод подключения

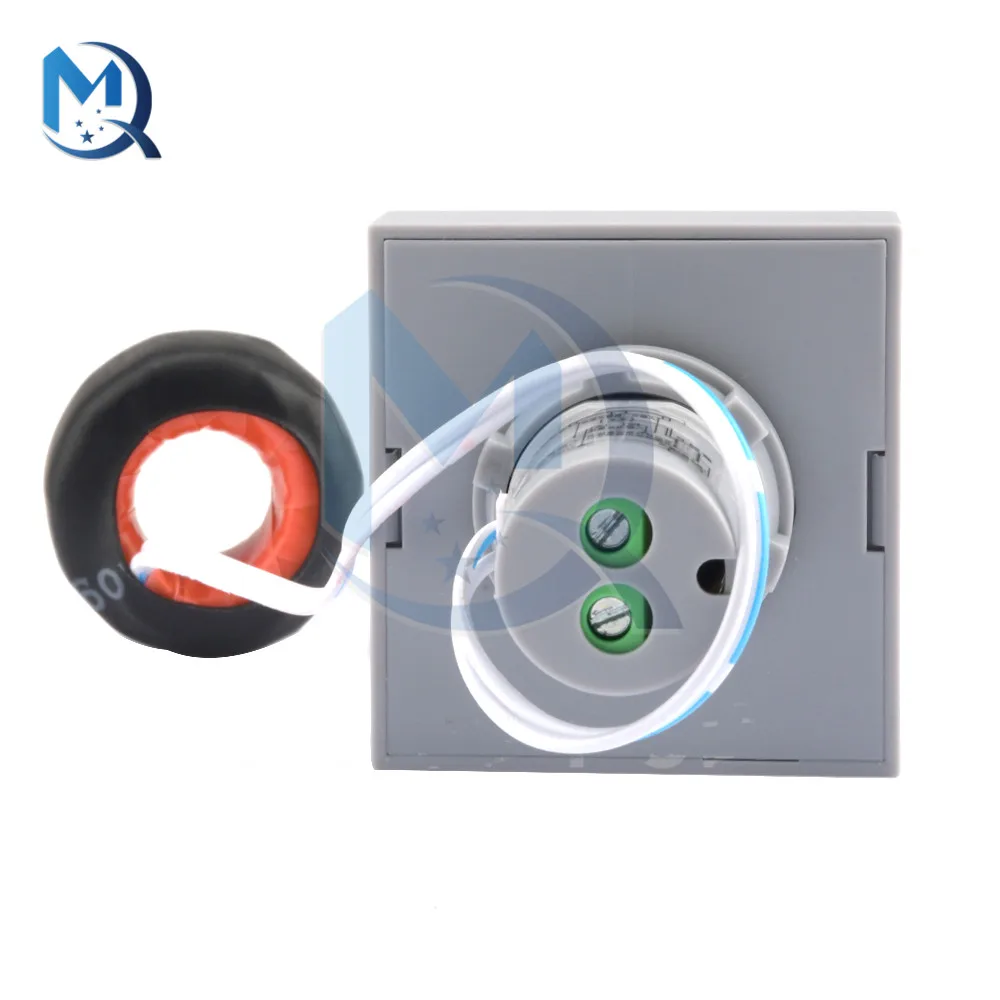

1. Подключите провода в соответствии с схемой проводки на прилагаемом чертеже и вставьте двухпроводную вилку вторичного конца трансформатора тока инструмента во вторичный входной конец инструмента. Пропустите главный контурный провод тестового теста через среднее круглое отверстие трансформатора тока.

2. Подключите провод измерения напряжения к измерительному входному терминалу напряжения счетчика. Затем включите измерительное напряжение. Начните считывать результаты измерений.

3. Кнопка сброса питания счетчика находится на нижней правой стороне счетчика. Когда требуется сброс питания, используйте круг диаметром менее 2 мм и аккуратно нажмите его в отверстие сброса в течение 5 секунд, чтобы сбросить накопленное значение мощности до нуля.

Меры предосторожности

Дальномер 250-450 в подходит только для чистой сети переменного тока 50. Не может использоваться для измерения квадратной волны, инверторного выхода и модифицированной синусоидальной волны, в противном случае счетчик будет поврежден. Диапазон 50-300 В не влияет.

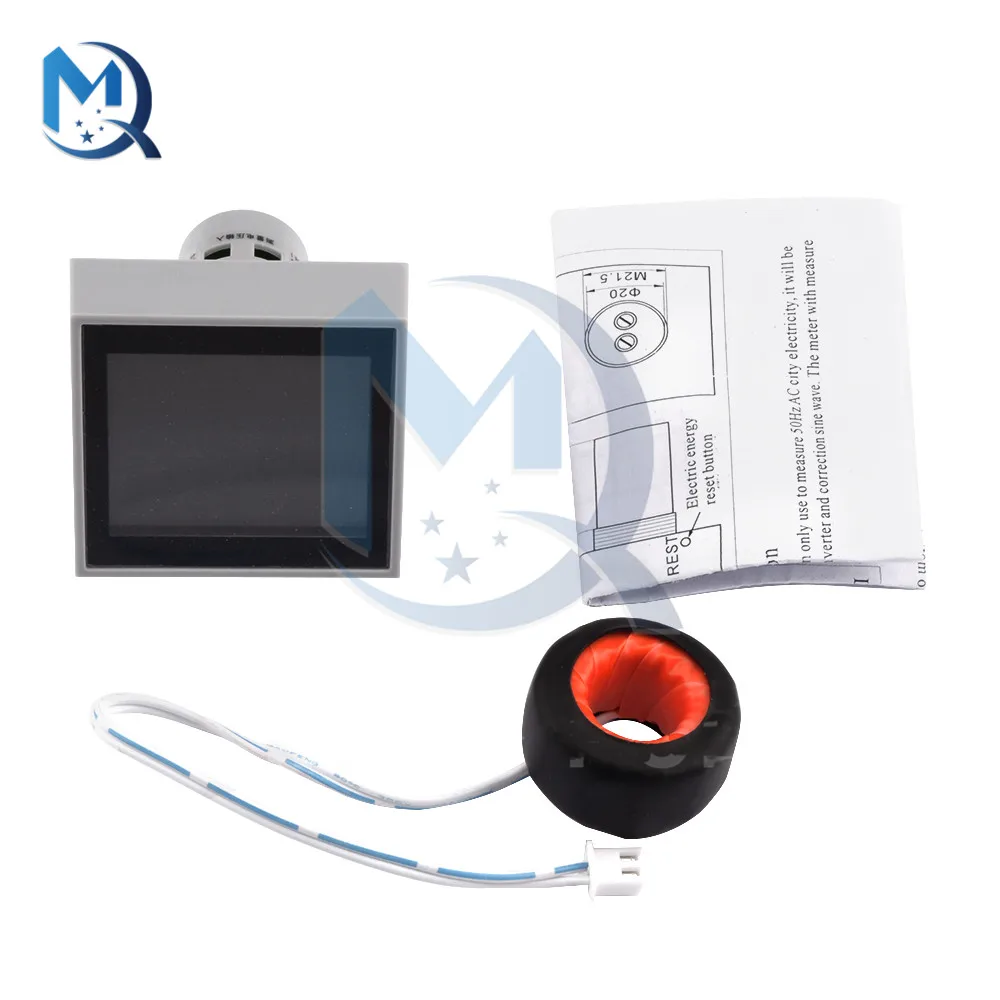

Посылка включает в себя:

1 * Многофункциональный измеритель частоты напряжения, тока и мощности
