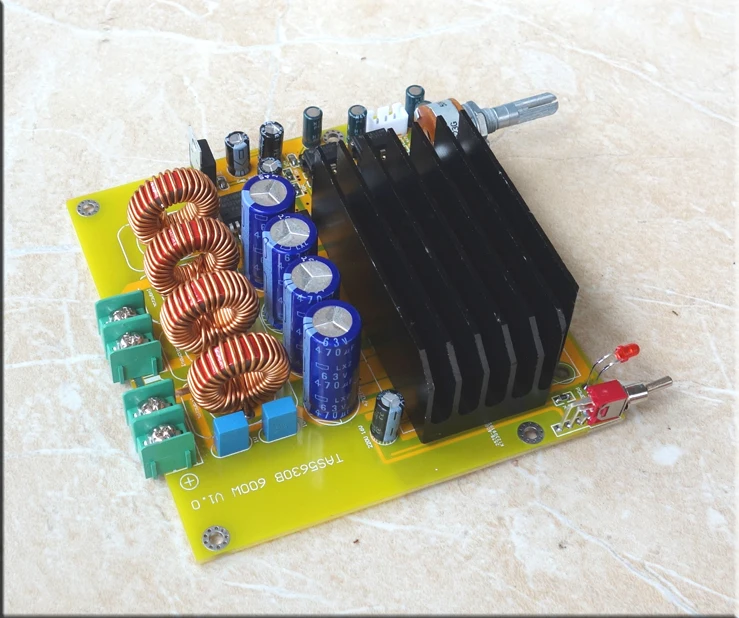

Плата усилителя мощности WEILIANG AUDIO TAS5630D/готовая плата высокой мощности/моно 600 Вт

Плата усилителя мощности WEILIANG AUDIO TAS5630D/готовая плата высокой мощности/моно 600 Вт

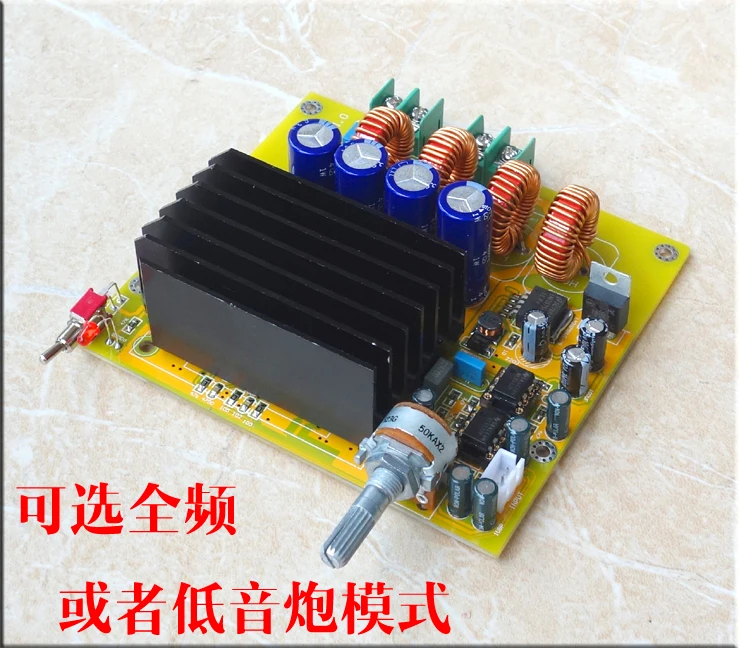

A: режим сабвуфера

B: полночастотный режим (т. Е. Плоский 10-20 кГц)

Усилитель класса D TAS5630 может управляться под нагрузкой DC48V 2 Ом и может обеспечить выходную мощность 600 Вт, а также при нагрузке 4 Ом, он может обеспечить выходную мощность 350 Вт. Они используют PurePath™Технология HD и современная замкнутая архитектура TI для реализации следующего поколения системы домашнего кинотеатра blu-ray, автономного воспроизведения медиа высокой четкости и сверхнизкого искажения для домашнего кинотеатра и профессиональных аудиосистем. Это текущий цифровой усилитель мощности уровня ding

Это флагманский цифровой усилитель мощности, аналитическая мощность и детали очень хорошие, движущая сила очень мощная, а потребляемая мощность очень низкая.

Входное напряжение платы постоянного тока от 18 В постоянного тока до 50 В постоянного тока. Рекомендуемый диапазон составляет 24-45 в, а ток выше 6А (чем больше, тем лучше). Вы также можете использовать трансформатор и выпрямительный мост для фильтрации. Трансформатор находится в пределах 15-33 в.

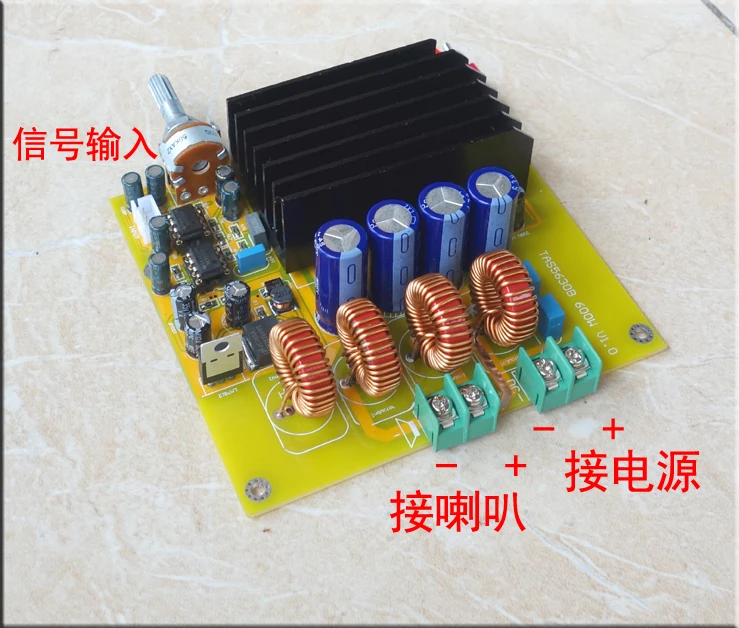

Входной сигнал может быть левый и правый 2 входа или только моно вход

Эта плата является готовой доской, ее можно использовать после включения питания,

Индекс параметров:

DC = 50 в,

Когда R = 2Ω, THD + N = 10%, P = 600W

Когда R = 4Ω, THD + N = 10%, P = 350W

Когда DC = 50 В, R = 6Ω, THD + N = 10%, P = 250 Вт

Когда DC = 50 В, R = 8Ω, THD + N = 10%, P = 200 Вт

Общее гармоническое искажение (THD + N): <0.1%

Отношение сигнал/шум (SNR): >100 дБ

Входное сопротивление: 20KΩ

Выходное смещенное напряжение: <150 мВ

Усиление напряжения: Регулируемый

Коэффициент конверсии (SR): 50 в/США

Частотный диапазон отклика: 20 Гц-20 кГц

Диапазон электропитания: DC20--DC50V

Размер печатной платы: 111,6*103,5 мм

Точка кроссовера: 60 Гц (частота по умолчанию. Может быть настроен в соответствии с требованиями заказчика)

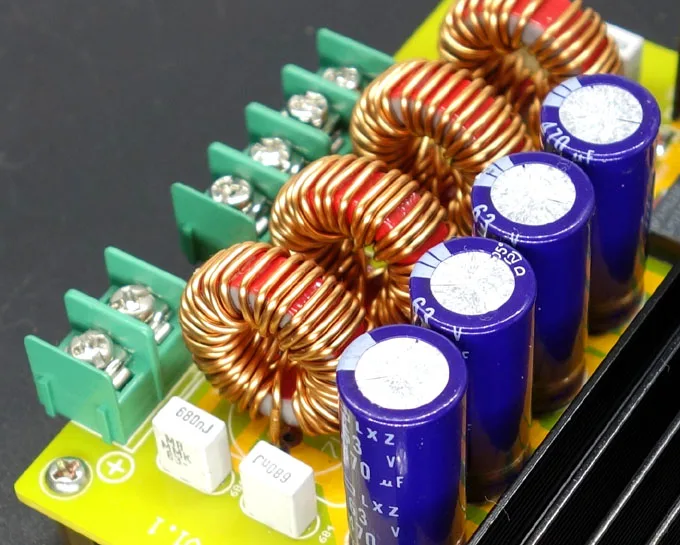

Материалы платы являются чрезвычайно профессиональными, красные кольца с низкой степенью потери индуктивности, японские потенциометры ALPS16, большие системы охлаждения из алюминиевого сплава, японские химические черные алмазные отделочные конденсаторы и т. д.

Меры предосторожности для использования:

Плата питается от постоянного тока, не входите напрямую в переменный ток, используйте трансформатор переменного тока, подключите мост выпрямителя и конденсатор фильтра. Кроме того, источник питания постоянного тока не должен превышать 50 в и не должен быть ниже 20 в, он не начнет работать, если он меньше 20 в. Кроме того, выходная мощность связана с мощностью источника питания, а мощность при 50 в будет более чем в 4 раза больше, чем при 20 в.
