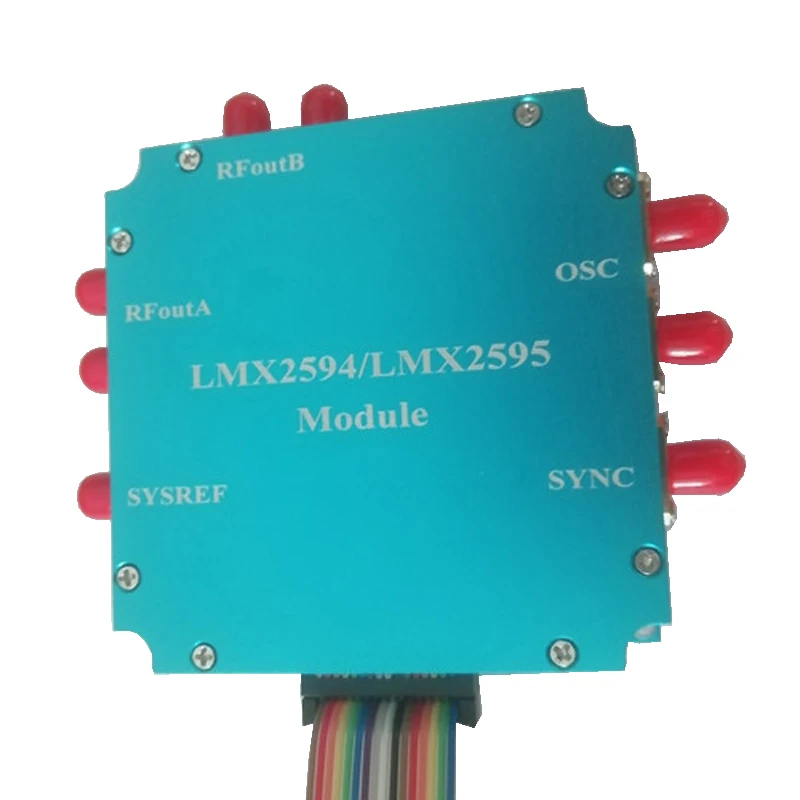

LMX2595 Частотный синтезатор макетная плата

1. Особенности модуля:

1.LMX2594 Частотный синтезатор макетная платаИзготовлен старшими инженерами с полной ссылкой на дизайн официальной версии; PCB имеет красивый внешний вид, разумный макет и дизайн, а также изысканные материалы;

2. Внешний модуль управления IO в основном внешний, и в основном совместим с интерфейсом официальной оценочной платы;

3. Внешние сигнальные выводы модуля:

Выходной сигнал: RFA's A & B, RFB's A & B;

Входной сигнал: sysrefresq, SYNC, clock Input A & B (некоторые компоненты платы PCB должны быть настроены для внешних часов);

4. Модуль также имеет соответствующий корпус из алюминиевого сплава, который может играть эффективный защитный эффект;

5. Мощность поставляемый режим: 3,3 V (нет регулятора IC внутри модуля);

2.Модуль измеренной формы волны

0-8G спектрограмма, сигнал 4 ГГц

Тестовый сигнал фазового шума 4 ГГц

Сигнал 5 ГГц

Сигнал 4 ГГц

Сигнал 6 ГГц

Сигнал 7 ГГц

3.Применение модуля:

1. 5G и миллиметровая волна беспроводной инфраструктурой

2. Испытательное и измерительное оборудование

3. Радар

4. MIMO

5. Фазированная антенна и формирование пучка

6. Высокоскоростной преобразователь данных (поддержка JESD204B)

4.Посылка:

1. Модуль LMX2594

2. Один 16-контактный кабель

5.Описание чипа: (описание на английском языке можно посмотреть на официальном сайте)

1. Особенности продукта

1.LMX2594Выходная частота от 10 МГц до 15 ГГц,LMX2595Выходная частота от 10 МГц до 20 ГГц

2. Со смещением 100 кГц и переноской 15 ГГц, имеет Фазовый шум-110dBc/Hz

3. При температуре не выше 7,5 ГГц, с 45fs амплитудно-модулируемый сигнал дрожания (100 Гц до 100 МГц)

4. Программируемая Выходная мощность

5. Основные характеристики PLL:

Фактор качества: -236dBc/Гц

Номинальный шум 1/f: -129dBc/Hz

Максимальная частота детектора фазы

400 МГц цельный режим

300 МГц фракционный режим

32-битный фракционный-N делителя

6. Используйте программируемый входной мультипликатор для устранения целых граничных шпоров

7. Осуществите синхронизацию выходной фазы на нескольких устройствах

8. Поддержка SYSREF с 9ps разрешением Программируемая задержка

9. FMCW Частотный пандус и chirp возможности применения

10. Скорость калибровки VCO менее 20 мкс

11.3.3V Одиночный источник питания

2. Применение продукта

1. 5G и миллиметровая волна беспроводной инфраструктурой

2. Испытательное и измерительное оборудование

3. Радар

4. MIMO

5. Фазированная антенна и формирование пучка

6. Высокоскоростной преобразователь данных (поддержка JESD204B)
