Описание

XIAO RP2040-это микроконтроллер с чипом Raspberry RP2040. Работает на частоте до 133 МГц, имеет большие интерфейсы с небольшим большим пальцем и полностью поддерживает Arduino, MicroPython и CircuitPython. Встроенных интерфейсов достаточно для разработки нескольких приложений.

XIAO RP2040-это Совет по разработкеSeeeduino XIAOСерия. НравитсяSeeeduino XIAO,
Это компактная плата с широким спектром интерфейсов. XIAO RP2040
Оснащен чипом Raspberry RP2040 (двухъядерный рычаг®Кортекс®M0 +
@ 133 МГц). Мощная производительность и низкая мощность, идеально подходит для различных носимых
И небольших проектов.

Особенности

• Мощный MCU: двухъядерный процессор ARM Cortex M0 +, гибкие часы, работающие до 133 МГц

• Богатые ресурсы на чипе: 264кб SRAM и 2 Мб встроенной флэш-памяти

• Гибкая Совместимость: Поддержка микропитона/для Arduino/CircuitPython

• Простота в эксплуатации: макет-дружественный и SMD дизайн, без компонентов на спине

• Маленький размер: как малые, так и для большого пальца (20x17,5 мм) для Носимых устройств и небольших проектов

• Несколько
  Интерфейсы: 11 цифровых контактов, 4 аналоговых контакта, 11 PWM контактов, 1 I2C интерфейс, 1 UART интерфейс, 1 SPI интерфейс, 1 SWD склеивание pad
  Интерфейс

• Широкая совместимость: контакты совместимы с Seeeduino XIAO и поддерживаютSeeeduino Сяо Расширительная доска

В дополнение к мощному CPU, XIAO RP2040 имеет 2 Мб флэш-памяти на плате. 11 цифровых контактов, 4 аналоговых контакта, 11 штифтов ШИМ, 1 интерфейс I2C, 1 интерфейс UART, 1 интерфейс SPI, 1 интерфейс склеивания SWD. Некоторые контакты имеют различные функции, кроме того, XIAO RP2040 поддерживает USB Type-C

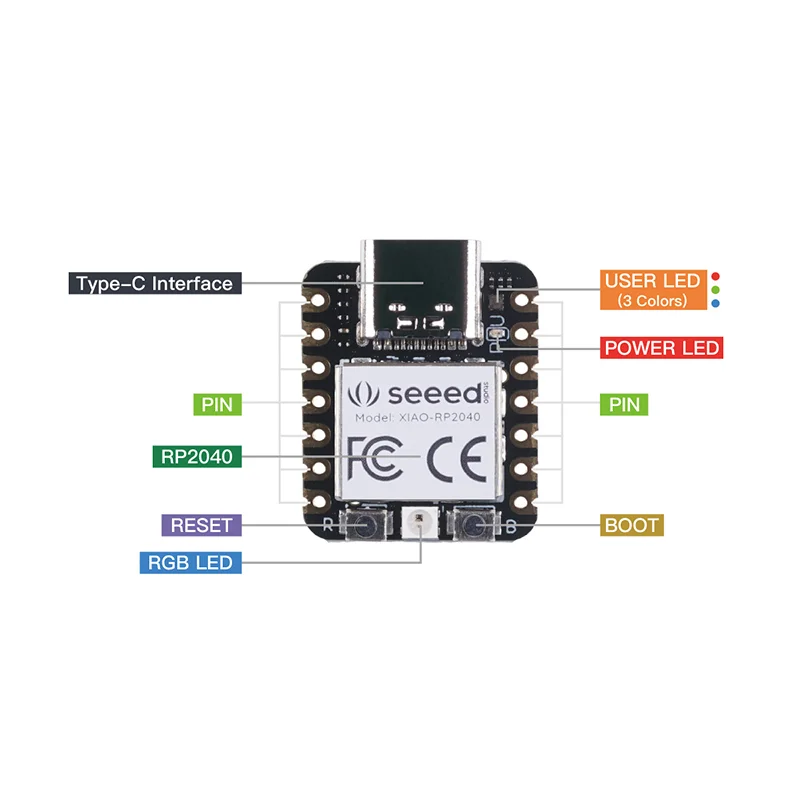

Интерфейс, который может поставить питание и загрузить кнопку сброса 1., 1 кнопка загрузки, 1 Программируемый пользователем светодиодный RGB, 1 светодиодный индикатор питания, 2 индикатора состояния и 1 светодиодный пользователь на борту, позволяет разработчикам очень легко отлаживать свой код.

XIAO RP2040 очень компактный, потому что все электронные компоненты припаиваются на одной поверхности платы, что означает, что вы можете легко припаять XIAO RP2040 к вашей собственной печатной плате. XIAO RP2040 совместим сSeeeduino XIAO, Так Сяо рп2040 можно узнать и разработать с помощью расширительной доскиSeeeduino XIAO.

XIAO RP2040 полностью поддерживает C/C + + и MicroPython, потому что он использует тот же чип (RP2040), что иSeeed RP2040 микроконтроллер семьи.

Вы также можете использовать Thonny editor для программирования, как если бы вы использовалиRaspberry Pi Pico

Эй, сообщество, мы создали# TinymlКанал на нашем Discord сервер, пожалуйста, нажмите, чтобы присоединиться для 24/7/365 решений, обмена, обсуждения и помощи друг другу.

Внимание:

Все штыри I/O, 3,3 V, то, пожалуйста, не вход более 3,3 V, в противном случае Процессор может быть поврежден.

Параметры

• CPU: двухъядерный процессор ARM Cortex M0 +, гибкие часы, работающие до 133 МГц

• Память: 264кб SRAM и 2 Мб встроенной флэш-памяти

• I/O контакты: 11 цифровых контактов, 4 аналоговых контакта, 11 PWM контактов

• Интерфейс: 1 I2C интерфейс, 1 UART интерфейс, 1 SPI интерфейс, 1 SWD интерфейс склеивания

• Интерфейс питания и загрузки: интерфейс USB Type-C

• Светодиодный s: 1 пользовательский светодиодный, 1 мощный светодиодный, два светодиодный s для загрузки последовательного порта, 1 RGB светодиодный

• Кнопка: 1 Кнопка сброса, 1 кнопка загрузки

• Колодки питания: для источника питания батареи

• Совместимость ПО: Поддержка микропитона/для Arduino/CircuitPython

• Крышка проекции для защиты цепи

• Размеры: 20x17,5x3,5 мм

Применение

• Носимые устройства

• Быстрый прототип (непосредственно прикреплен к расширенной печатной плате как минимальная система)

• Идеально подходит для всех проектов, необходимых mini для Arduino

• DIY клавиатура

• Разработка USB (USB к многоканальному TTL/USB хост-режиму и т. д.)

Сравнение между Seeeduino XIAO и XIAO RP2040

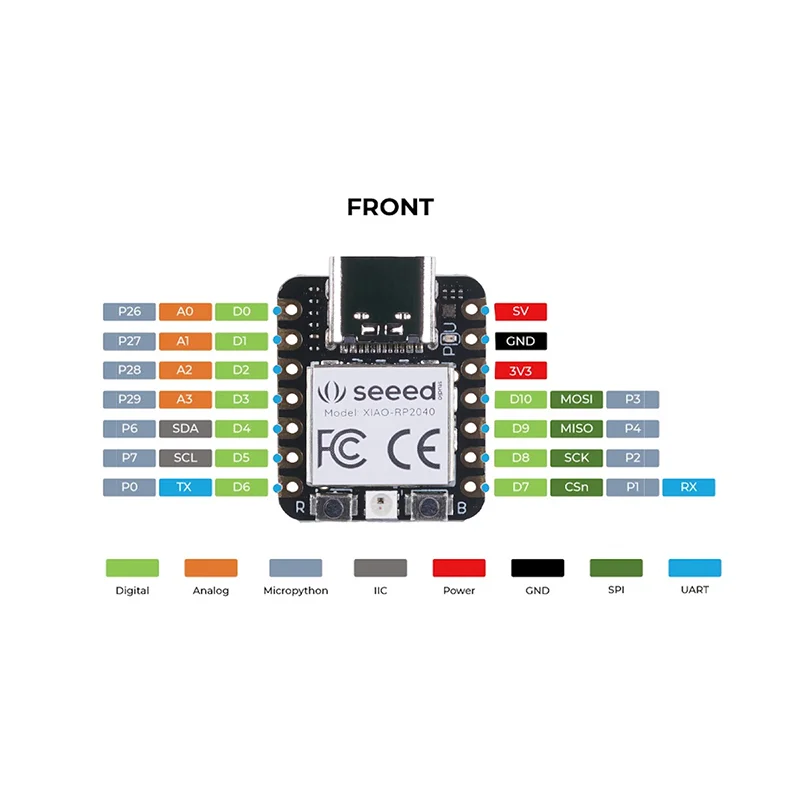

Аппаратная шпилька
