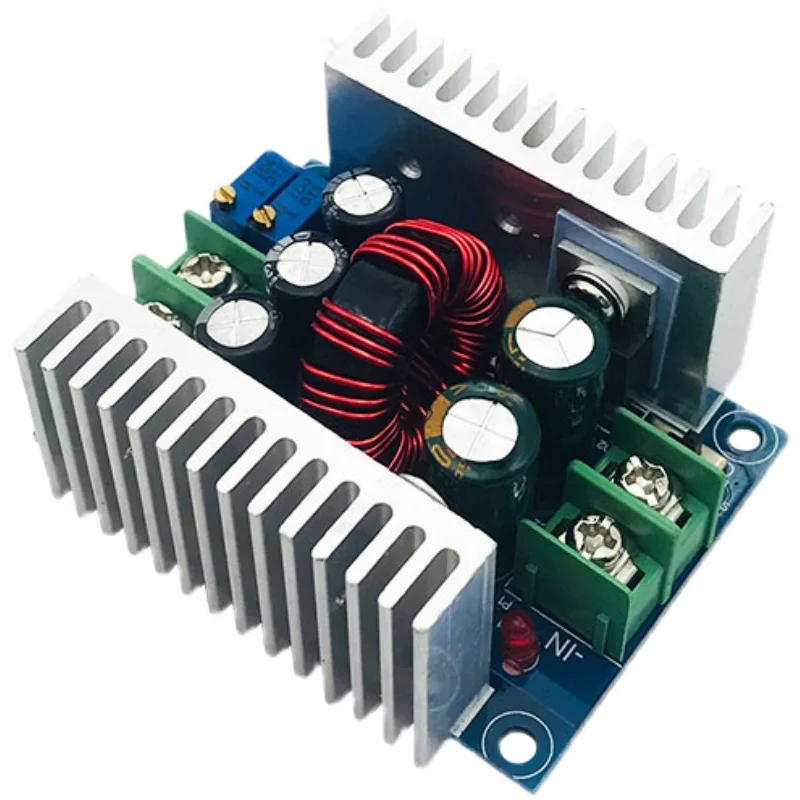

300W 20A DC-DC понижающий преобразователь модуль с драйвером постоянного тока для

300W 20A DC-DC понижающий преобразователь модуль с драйвером постоянного тока для

Описание технологии синхронного выпрямителя:

Синхронный выпрямитель-это новая технология, которая использует специальный силовой MOSFET с очень низким сопротивлением на состоянии для замены диода выпрямителя для уменьшения потери выпрямителя. Это может значительно повысить эффективность преобразователя постоянного/постоянного тока, и нет напряжения мертвой зоны, вызванного барьерным напряжением Шоттки. Силовой МОП-транзистор относится к устройству, контролируемому напряжением, а его характеристики Вольт-Ампер показывают линейную связь при включении. Когда силовой MOSFET используется в качестве выпрямителя, напряжение затвора должно быть синхронизировано с фазой напряжения выпрямителя для завершения функции выпрямителя, поэтому он называется синхронным выпрямителем. Технология синхронного выпрямителя значительно уменьшает потерю выпрямителя на выходе импульсного источника питания, тем самым улучшая эффективность преобразования и уменьшая нагрев источника питания.

Параметры модуля:

Синхронный выпрямитель неизолированный понижающий Постоянный ток модуль постоянного напряжения CC CV зарядный модуль

Область применения: Мощный светодиодный привод постоянного тока, зарядка литиевой батареи (включая ferroelectric),4 в, 6 в, 12 В, 14 В, 24 В зарядка аккумулятора, никель-кадмиевый никель-металлический гидридный аккумулятор (батарейный блок) Зарядка, солнечная панель, ветрогенератор

Входное напряжение: DC6-40V

Выходное напряжение: постоянно регулируется (1.2-35VDC) в течение длительного времени ниже 32 В (подходит для приложений, где входное напряжение выше, чем выходное напряжение без повышения напряжения)

Выходной ток: Максимальная 20А в течение 15а в течение длительного времени (если температура силовой трубки превышает 65 градусов, пожалуйста, добавьте вентилятор для рассеивания тепла и для выхода высокого напряжения, пожалуйста, используйте derating)

Ограничение тока диапазон: 0,2-20A (регулируемый) в том случае, если модуль превышает 65 градусов, добавить фанатов.

Самая низкая разница в напряжении: 3 в

Рабочая частота: 150 кГц

Эффективность преобразования: до приблизительно 96% эффективности зависит от перепада давления и условий эксплуатации

Выходная пульсация: Пульсация около 50 мВ (без шума) 20 Мбит/с Полоса пропускания (только для справки) вход 24 В

Рабочая температура: от-10 ℃ до + 75 ℃ (для фактического использования, пожалуйста, обратите внимание на температуру силовой трубки. Если температура слишком высокая, пожалуйста, усиливайте отвод тепла или снимайте.)

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)

Защита от короткого замыкания на выходе: (мгновенная защита) постоянный ток (значение постоянного тока не может быть коротким замыканием в течение длительного времени)

Защита обратного подключения на входе: нет,

Выход анти-обратного орошения: нет, для нагрузки с электрической или индуктивной нагрузкой нужно добавить 2 полюсные трубки!

Режим проводки: клемма проводки

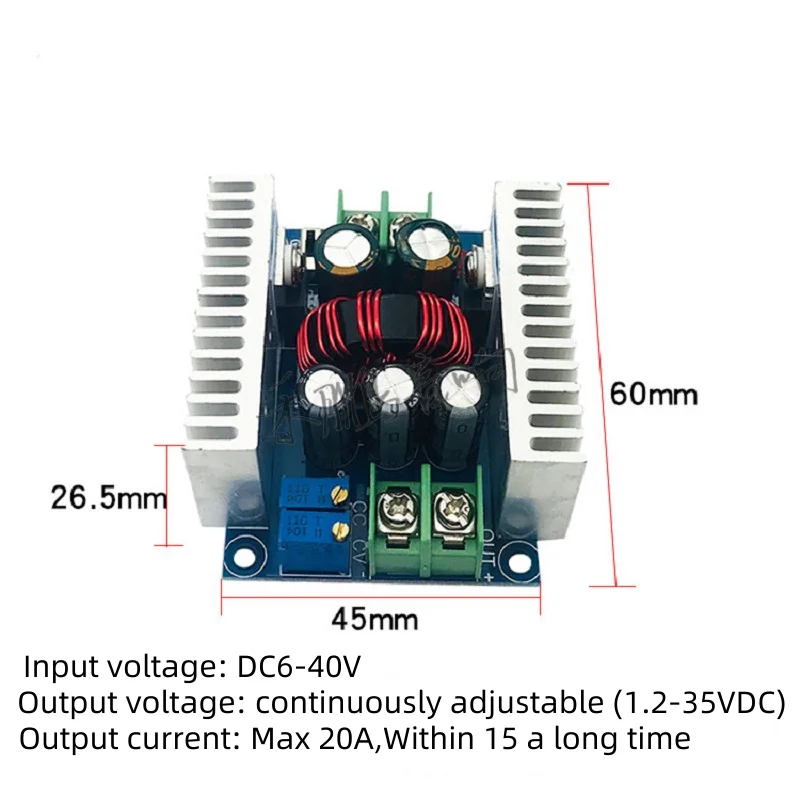

Размер модуля: 60*53*30 мм

Вес нетто: около 85 г

Метод регулирования выходного тока:

1. Настройте потенциометр CV, в соответствии с вашими требованиями к нагрузке, выходное напряжение устанавливается на нужное вам значение напряжения.

2, против часовой стрелки Установите потенциометр CC 30 кругов или около того, (то есть выходной ток установлен к минимуму), подключен к светодиодный, Отрегулируйте потенциометр CC к току, который вам нужен. Для зарядки аккумулятора, поместите батарею после питания, а затем получите выход, отрегулируйте CC до нужного вам тока (для зарядки необходимо вынуть из батареи, чтобы отрегулировать точность, поскольку батарея остается в количестве электричества, чем меньше зарядный ток.)

Инструкции по проводке:

Выход +: Положительный выход

Выход: Отрицательный выход

+ В: положительный вход

-В: входит отрицательное число

CV: регулирование выходного напряжения

CC: регулирование выходного тока

RU: включить, низкий уровень выключения; Пауза. Активный уровень высокого напряжения

Когда вход и выход заземлены, без нагрузки CV выходы постоянное напряжение и CC выходы постоянного тока
