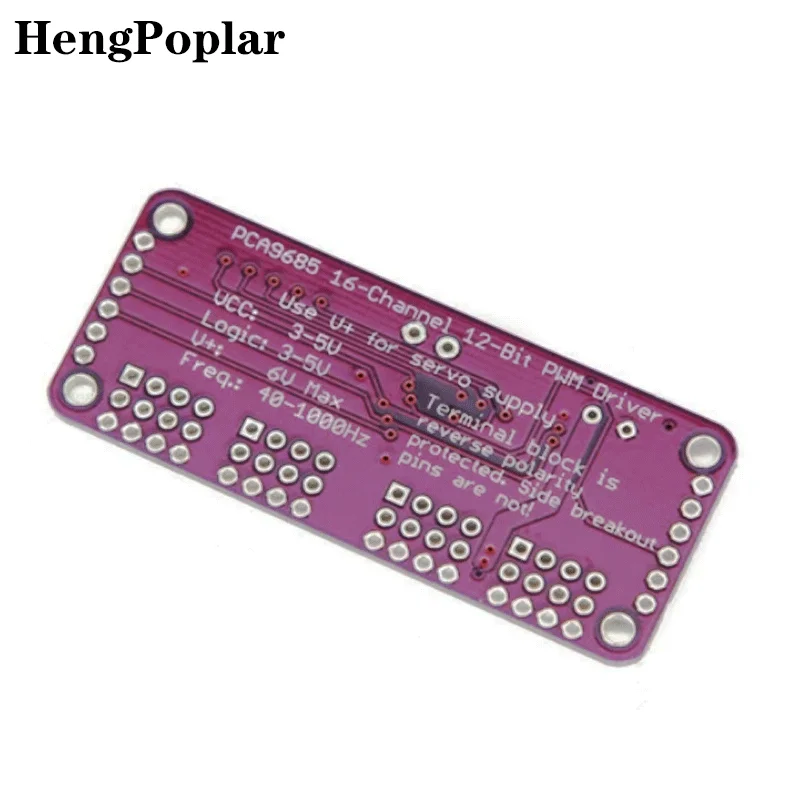

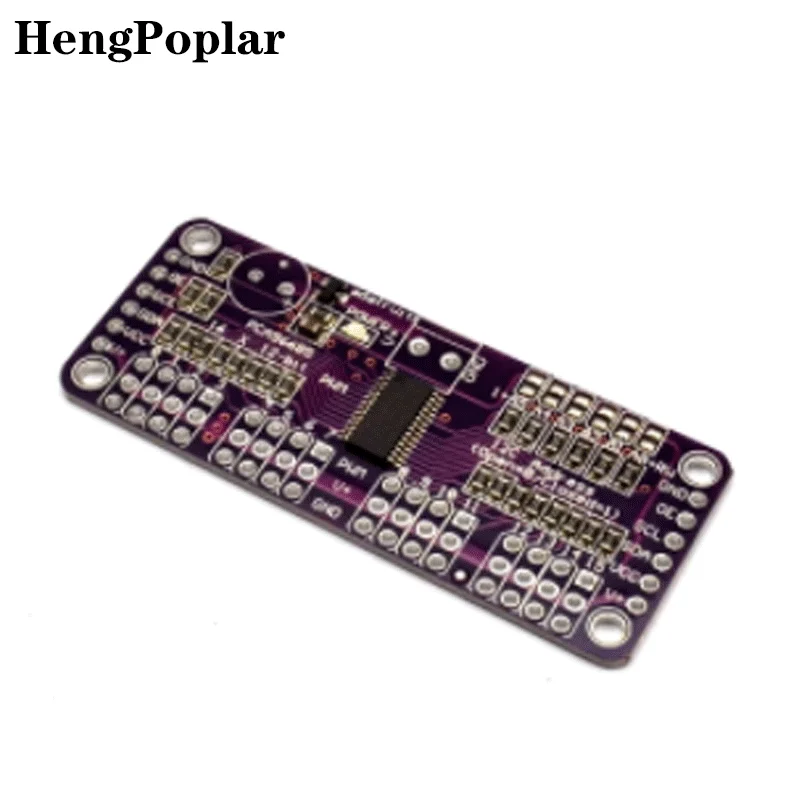

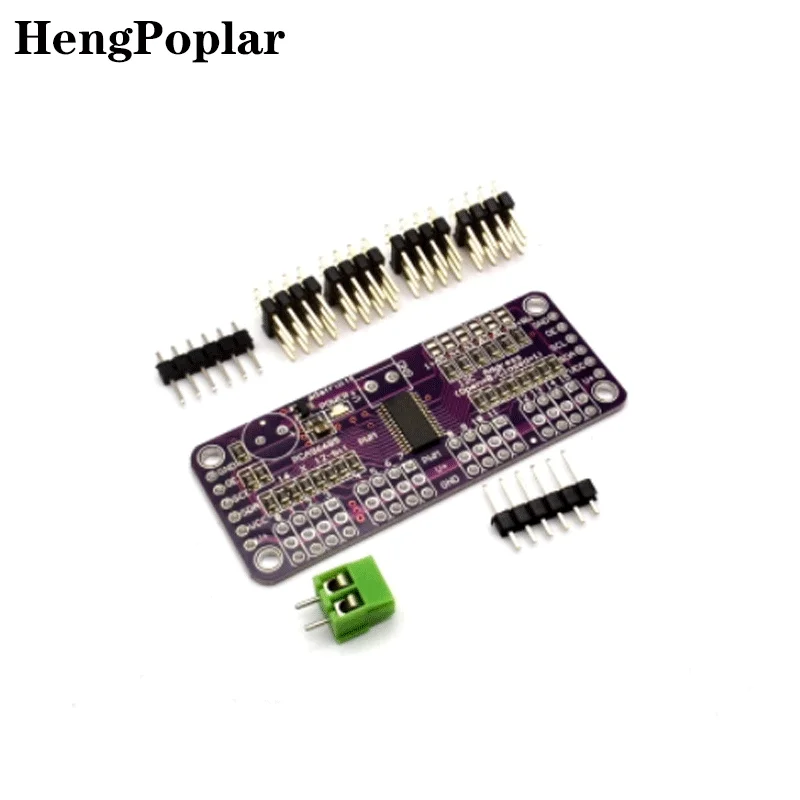

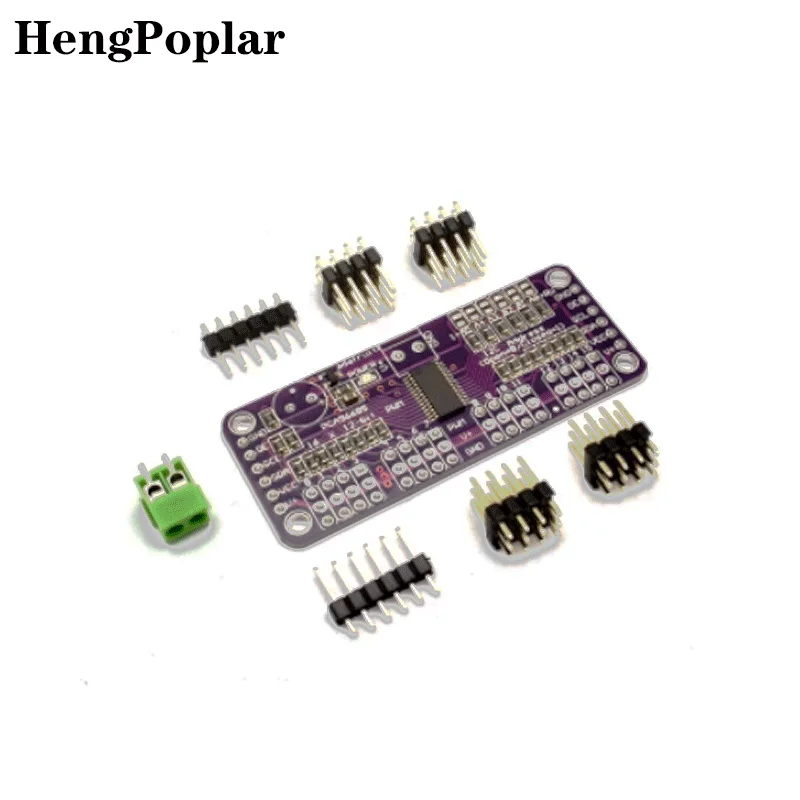

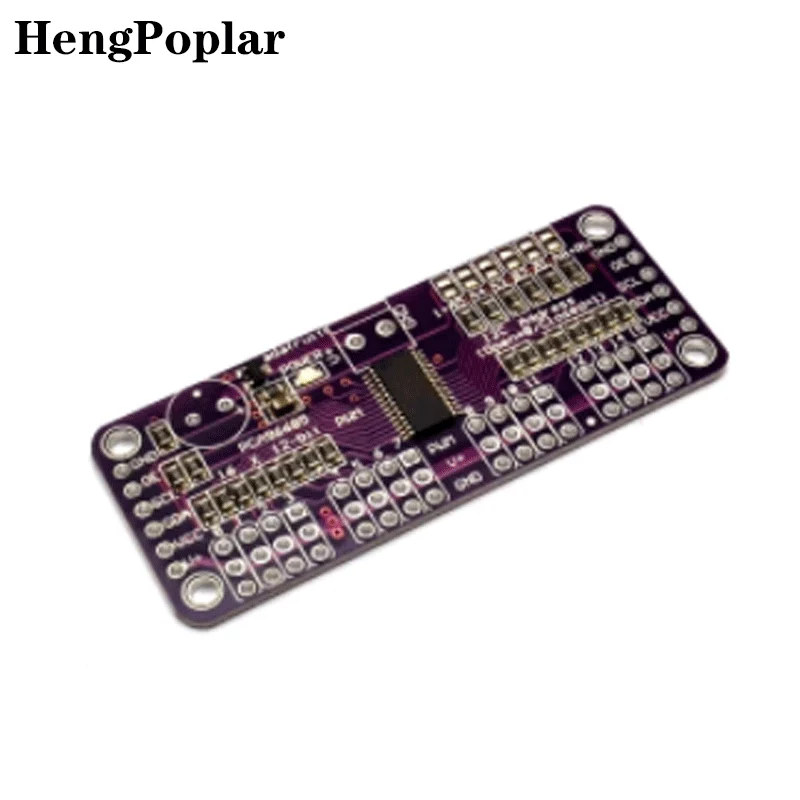

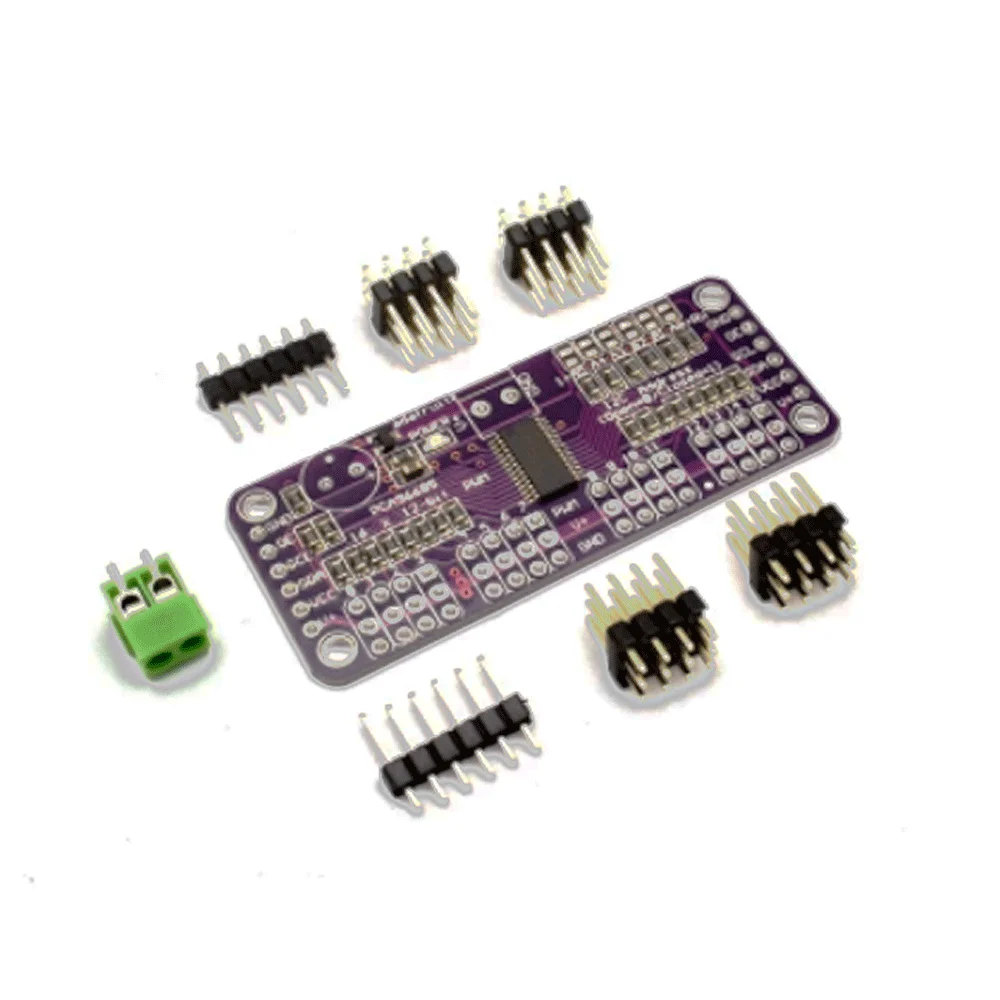

MCU-PCA9685 16 каналов 12 PWM контроллер Fm + модуль управления рулевым механизмом шины I2C |

Характеристики

16 светодиодный привод, каждый выход может быть запрограммирован следующим образом:
Гуан
Открытый
Программируемый светодиодный индикатор яркости
Программируемый набор пушистых (тусклых)/мигание микс с независимым светодиодный
1 МГц быстрый режим плюс совместимость на SDA имеет 30 мА высокую способность привода интерфейса шины I2C для привода шины высокой емкости

• Каждый светодиодный выход может быть достигнут от полностью закрытого (по умолчанию) до уровня полной яркости 4096 (12) между линейной программируемой яркостью

• Программирование программного обеспечения для открытого потока Светодиодный выход вариант (по умолчанию push-pull) 16 push-pull выход (под 5 В может поглощать 25 мА и обеспечить 10 мА ток), нет входной функции

• Программируемое выходное состояние для изменения ответа или остановки команды, чтобы реализовать обновление все в то же время выходной раздел или слово для слова (байт по байту) для обновления выходных данных (по умолчанию используется команда «стоп»)

• Низкий эффективный выход позволяет использовать входной штифт, когда штифт высокий светодиодный программируемый выход 0, 1 или высокий импеданс (по умолчанию на электричестве в качестве высокого импеданса)

• Шесть делает то же оборудование адрес pin I2C автобус 62 PCA9685 устройства могут быть прикреплены

• Все светодиодный частоты вывода (светодиодный) обычно от 40 Гц до 1000 Гц (когда осциллятор 25 МГц, значение по умолчанию составляет 1 eh предварительно назначенный Частотный Регистр будет производить частота обновления 200 Гц)

• 4 программного обеспечения программируемый I2C Адрес автобуса (светодиодный адрес группового вызова (вызов) и три светодиодный адрес вызова сына (вызов) оборудование может быть в любой комбинации в то же время адресата (например, регистр используется для вызова «все» (все вызовы) Таким образом, шина I2C все устройства PCA9634 могут быть адресованы одновременно, в то время как второй зарегистрирован для трех различных адресов, таким образом, Группа в устройстве на шине третья часть оборудования может быть адресована одновременно), но программное обеспечение может сделать и заблокировать может I2C Адрес автобуса

Функция сброса программного обеспечения делает устройство (вызов SWRST) can сброс шины I2C
25 МГц Кристаллы внутри, без внешних компонентов
Максимально допустимые внешние часы 50 МГц
Внутренний Электрический сброс
Входной фильтр шума SDA/SCL
Выход pin edge generation rate control
Электричество без заусенцев (сбой) выход
Поддержка горячего доступа

• Низкий ток в режиме ожидания

• Диапазон рабочего напряжения: 2,3 V до 5,5 V

• Выдерживает 5,5 V вход

• Может работать при температуре минус 40 градусов Цельсия до 85 градусов Цельсия в окружающей среде

• Защита от ЭСР HBM более 2000 в/JESD22 - A114, мм/JESD22 - A115 и 1000 В, 200 в CDM/JESD22 - C101

JEDEC standard JESD78 beyond 100 мА при входе в тест блокировки

Упаковка: TSSOP28 и HVQFN28
