W806 микроконтроллер 240 МГц 5-8Bit STM32 макетная плата CH340 IoT MCU чип CDK окружающая среда

W806 CH340 IOT MCU чип контроллер низкая мощность MCU STM32 CDK разработка окружающей среды макетная плата микроконтроллер 240 МГц

Параметры производительности:

Flash:1 Мб 288кб ram Интегрированный интерфейс PS RAM, поддержка

До 64 Мб Внешняя память PSRAM

Последовательный порт: Поддержка 6-way UART; Биты данных: 5-8 бит паритет: настраивается

ЖК-дисплей: Поддержка 4c0mx3 2seg ЖК-драйвер

Сенсорный датчик с поддержкой сенсорного датчика 1 5

SPI: Интегрируйте интерфейс master / slave SPI к интерфейсу su pport master

I2C: Поддержка одного интерфейса I2C, скорость: 100 кГц ~ 400 кГц

АЦП: интегрированный 4-х канальный 16 бит АЦП с максимальным для отбора проб

Скорость 1 кГц

GPIO: интегрированный контроллер CP IO поддерживает до 44 GPIO

Интегрированный 5-канал ПВМ интерфейсов

Частотный диапазон: 3 Гц-160 кГц, максимальный рабочий цикл

ШИМ: accuracy1 / 256, ширина счетчика вставляется в мертвой диапазон:

8 бит

Описание

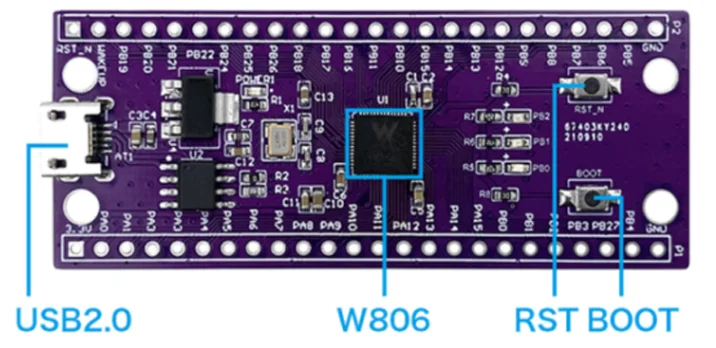

Эта плата разработки основана на Интернете вещей, макетная плата MCU lianshengde W806. Он обеспечивает кнопку сброса RST, кнопку обновления загрузки и интерфейс USB2,0. Расширенный интерфейс поддерживает Touch, UART,PWM, GPIO, SPI, 12c, I2S, ADC,LCD и другие периферийные устройства. Он подходит для разработчиков приложений Интернета вещей, чтобы оценить чип W806 и быстро создать примеры приложений.

Введение в чип W806

Чип интегрирует 32-битный Процессор процессор со встроенным UART, GPIO, SPI, SDIO, I2C, I2S,

PSRAM, 7816, ADC, LCD, сенсорный датчик и другие цифровые интерфейсы; Он поддерживает Тройник

Безопасный двигатель, поддерживает различные аппаратные шифрование и дешифрование алгоритмов,

Встроенный DSP, блок управления с плавающей точкой и двигатель безопасности, Поддерживает защиту кода

Настройка разрешения, встроенная вспышка 1 Мб, поддерживает ряд мер безопасности, таких как

Как хранилище шифрования прошивки, подпись прошивки, отладка безопасности и безопасность

Обновления и обеспечивает безопасность продукта. Это применимо к

Области Интернета вещей, таких как умный дом, умные игрушки, Промышленный контроль, медицинские

Мониторинг и так далее. Мы являемся дистрибьютором бренда TZT в Гонконге, Китае

Внешний вид чипа: посылка qfn56, 6 мм x 6 мм.

Характеристики MCU:

-Встроенный 32-битный XT804 процессор, рабочая частота 240 МГц, встроенный DSP, плавающей

Точечный блок и двигатель безопасности TZT

-Встроенная 1 Мб флэш-память и 288кб RAM

-Интегрированный интерфейс PSRAM, поддержка до 64 Мб внешней памяти

-Встроенный 6-канальный UART высокоскоростным интерфейсом

-Встроенный 4-х канальный 16-bit ADC, самая высокая частота дискретизации-1 кГц

-Интегрируйте 1 высокоскоростной SPI интерфейс (slave интерфейс), поддержка до 50 МГц

-Интегрированный интерфейс SPI 1 master/slave

-Интегрируйте 1 интерфейс SDIO _ HOST, поддержка SDIO2.0, SDHC, MMC4.2

-Интеграция 1 SDIO _ устройства, поддержка SDIO2.0, максимальная скорость передачи данных составляет 200 Мбит/с

-Интегрированный 1 контроллер I2C

-Интегрированный контроллер GPIO, поддерживает до 44 GPIO

-Встроенный 5-канал ПВМ интерфейс

-Интегрированный 1 канал дуплекс I2S контроллер

-Интегрированный ЖК-контроллер, поддержка 4x32 интерфейса

Характеристики безопасности:

-MCU имеет встроенный двигатель безопасности тройника, и код может различать безопасность

И небезопасные миры

-Интегрированные SASC/TIPC, память и внутренние модули/интерфейсы могут быть настроены

С атрибутами безопасности, чтобы предотвратить небезопасный доступ к коду

-Включите механизм подписи прошивки для обеспечения безопасной загрузки/обновления

-С функцией шифрования прошивки, повышает безопасность кода

-Ключи шифрования прошивки распределяются с помощью асимметричных алгоритмов для улучшения

Ключ безопасности

-Модуль аппаратного шифрования TZT RC4256, AES128, DES/3DES, SHA1/MD5, CRC32,

2048 RSA, настоящий генератор случайных чисел

Режим низкого энергопотребления:

-3,3 в один источника питания

-Поддержка работы, сна, режима ожидания, режима выключения

-Энергопотребление в режиме ожидания составляет менее 10uA
