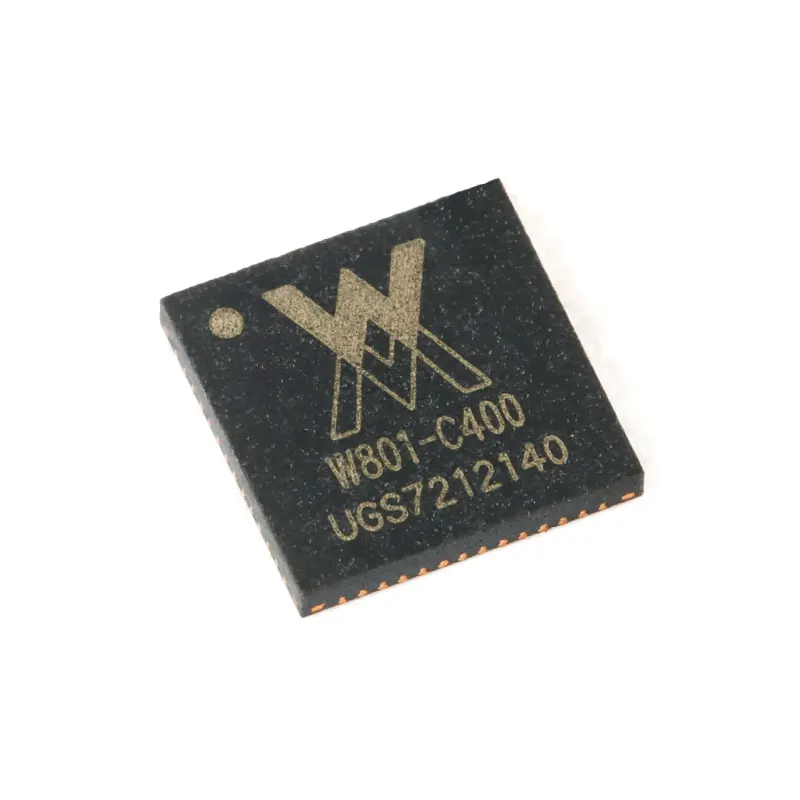

5 шт. W806 W801 W800 микроконтроллер 32-разрядная SOC плата разработки W801-C400 WiFi

W806 CH340 IOT MCU чип контроллер низкая мощность MCU STM32 CDK разработка окружающей среды макетная плата микроконтроллер 240 МГц

W806 iot MCU чип макетная плата

Микроконтроллер 32 бит IC

CDK среда разработки

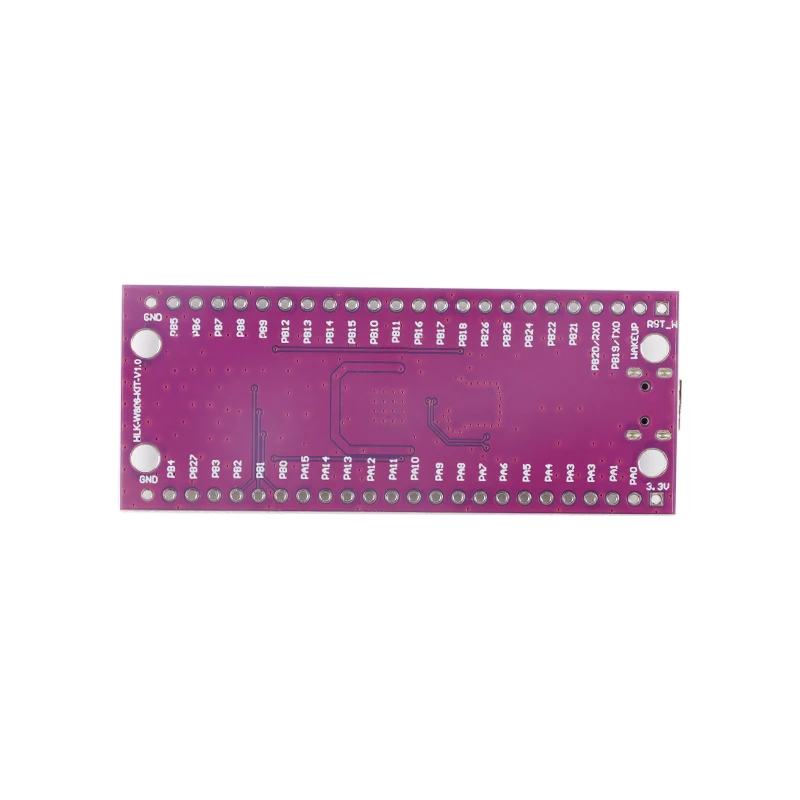

W806 iot MCU плата разработки

Юнайтед шенгде и Али crewhead brother

W80

Поддержка быстрого развития

1520 Сертификация

Одна рука в небе

Идеальное руководство пользователя, удобные инструменты разработки, пусть

Вы легко начинаете

Прототип в течение пяти дней

Богатые компоненты с открытым исходным кодом, различные облака chan

Nels, помощь в разработке прототипов

Товар будет готов в течение 20 дней

Готовые решения и настраиваемые производственные наборы su

Pport быстрое массовое производство

Поддержка быстрого развития

1520 Сертификация

Одна рука в небе

Идеальное руководство пользователя, удобные инструменты разработки, пусть

Вы легко начинаете

Прототип в течение пяти дней

Богатые компоненты с открытым исходным кодом, различные облака chan

Nels, помощь в разработке прототипов

Товар будет готов в течение 20 дней

Готовые решения и настраиваемые производственные наборы su

Pport быстрое массовое производство

Введение продукта

Основной толчок flathead brother & domestic MCU

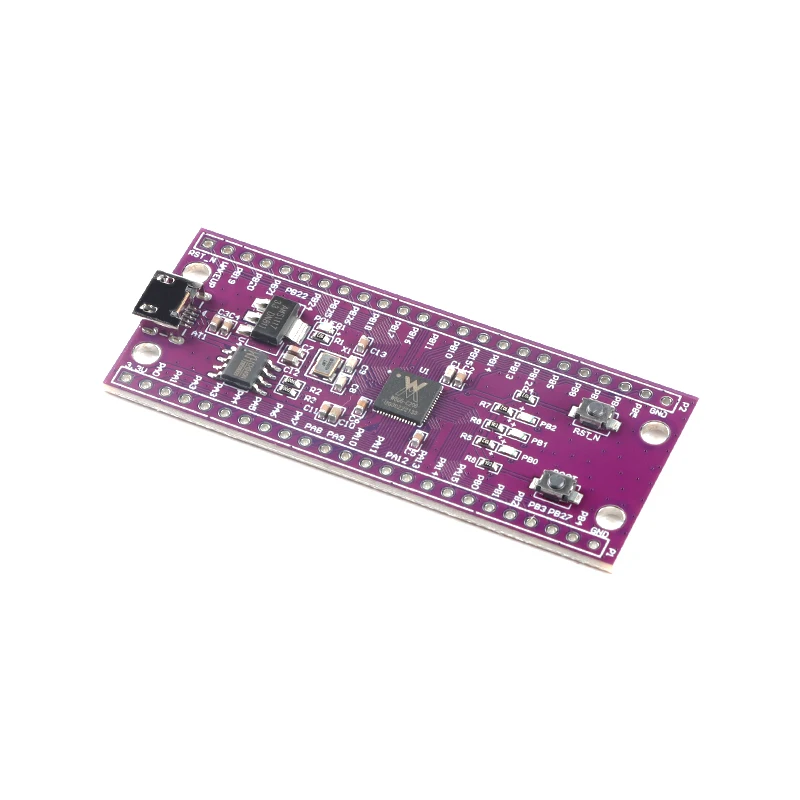

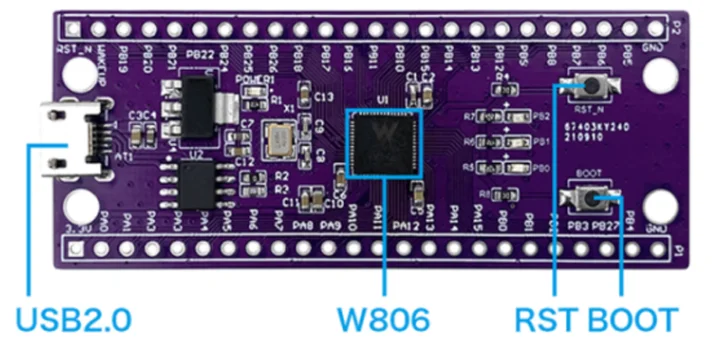

Эта плата разработки основана на Интернет-приложении Things MCU dev

Elopment board of Lineside W806, которая обеспечивает RST кнопку сброса, Boot upgra

Кнопка de и интерфейс USB2.0. Расширенный интерфейс поддерживает Touch, UART,

P WM, GPIO, SPI, I2C, I2S, ADC, LCD и другие периферийные устройства. Подходит для I

Nternet of things разработчики приложений оценивают чипы W806 и быстро бу

Примеры применения ild.

W806 совет по разработке информации

Эта плата для разработки оснащена MCU chip manual, chip design guide a

Руководство по разработке nd, которое удобно для разработчиков quic

Kly ознакомьтесь с характеристиками чипа, окружающей средой развития и acce

Выполняйте цикл проектирования продукта. Соответствующие материалы могут быть получены путем консультации

Обслуживание клиентов.

Характеристики микросхемы W806 MCU

Инструкция по дизайну микросхем W806

W80X_MCU _ быстрый запуск

Ссылки на ресурсы разработки (см. Документацию)

• Установочная посылка CDK для сбора инструментов на Windows

• Инструмент обновления W800 Upgrade tools.exe

· Файлы проекта: SDK

* SDK не имеет китайского пути (служба поддержки клиентов маленькая сестра не прови

Техническая поддержка)

В этом разделе описан чип W806

Чип встроенный 32-битный Процессор процессор, встроенный UART, GPIO, SPI, SDIO, I2C, I2

S, PSRAM, 7816, ADC, LCD, TouchSensor и другие цифровые интерфейсы; Поддержка

TEE security engine, поддержка различных аппаратных средств шифрования и дешифрования

Gorithms, встроенный DSP, блок управления плавающей точкой и двигатель безопасности, suppor

T-код безопасности настройки разрешения, встроенный флэш-память 1 Мб, Поддержка прошивки encry

Хранение бции, подпись прошивки, отладка безопасности, Обновление безопасности и othe

Меры безопасности для обеспечения безопасности продукта. Подходит для intelligen

T home, интеллектуальные игрушки, Промышленный контроль, медицинский мониторинг и другие iot fiel

Ds.

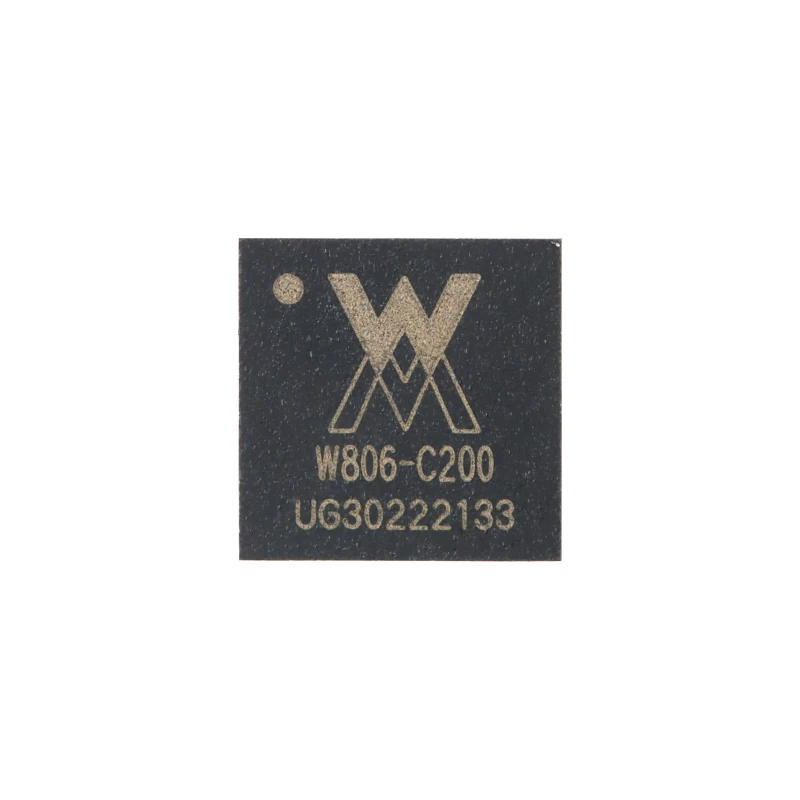

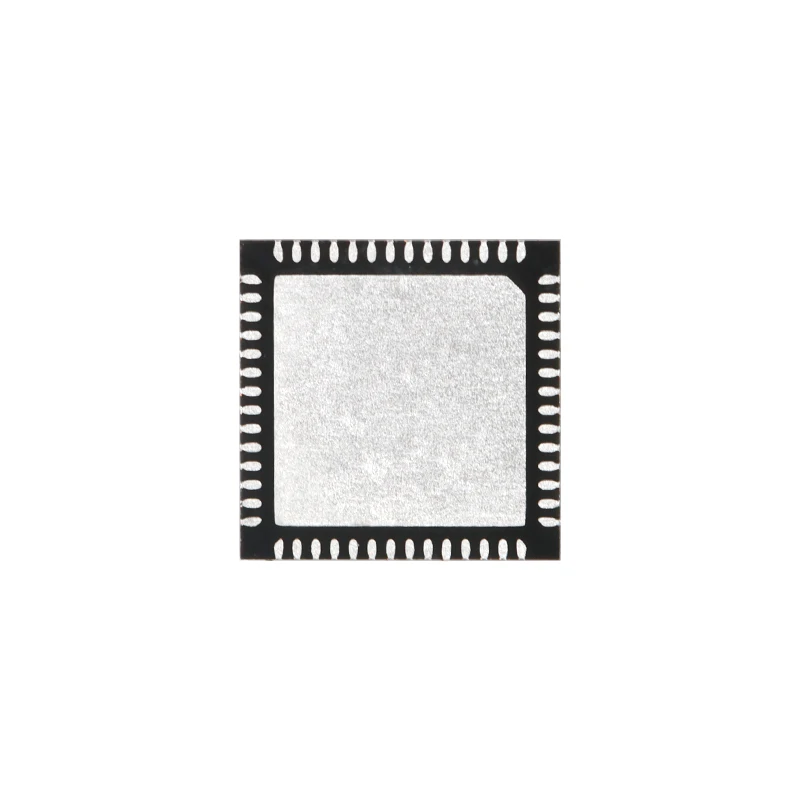

Внешний вид чипа: посылка QFN56, 6 мм x 6 мм

Особенности MCU:

• Встроенный 32-битный XT804 процессор, 240 МГц Рабочая частота встроенный DS

P, блок управления плавающей точкой и двигатель безопасности

• Встроенная 1 Мб флэш-память и 288кб RAM

• Интегрированный интерфейс PSRAM поддерживает до 64 Мб внешней памяти

• Встроенный 6-канальный UART высокоскоростным интерфейсом

• Встроенный 4-х канальный 16 бит АЦП с максимальная частота дискретизации 1 кГц

• Интегрированный 1 высокоскоростной SPI интерфейс (подчиненный интерфейс), поддерживает до 50 МГц

• Интегрируйте 1 интерфейс master/slave SPI

• Интегрирован с одним интерфейсом SDIO_HOST, поддерживает SDIO2.0, SDHC и M

MC4.2

• Интегрированное 1 SDIO_DEVICE, поддержка SDIO2.0, максимальная пропускная способность 200 Мб

Ps

• Один контроллер 12C интегрирован

• Интегрированный контроллер GPI0 поддерживает до 44 GPI0

Интегрированный 5-канал ПВМ интерфейс

• Интегрированный 1 дуплексный контроллер I2S

• Встроенный ЖК-контроллер, поддержка 4x32 интерфейса

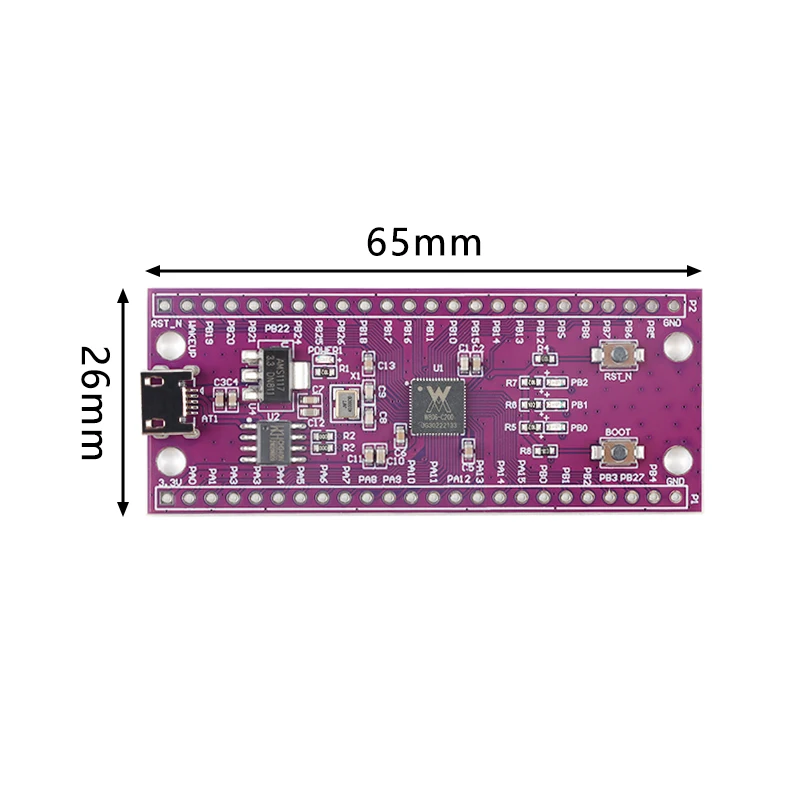

Размер изделия

26 мм * 64 мм

Вес: 6,5 г

Введение в чип W806

Чип интегрирует 32-битный Процессор процессор со встроенным UART, GPIO, SPI, SDIO, I2C, I2S,

PSRAM, 7816, ADC, LCD, сенсорный датчик и другие цифровые интерфейсы; Он поддерживает Тройник

Безопасный двигатель, поддерживает различные аппаратные шифрование и дешифрование алгоритмов,

Встроенный DSP, блок управления с плавающей точкой и двигатель безопасности, Поддерживает защиту кода

Настройка разрешения, встроенная вспышка 1 Мб, поддерживает ряд мер безопасности, таких как

Как хранилище шифрования прошивки, подпись прошивки, отладка безопасности и безопасность

Обновления и обеспечивает безопасность продукта. Это применимо к

Области Интернета вещей, таких как умный дом, умные игрушки, Промышленный контроль, медицинские

Мониторинг и так далее. Мы являемся дистрибьютором бренда TZT в Гонконге, Китае

Внешний вид чипа: посылка qfn56, 6 мм x 6 мм.

Характеристики MCU:

-Встроенный 32-битный XT804 процессор, рабочая частота 240 МГц, встроенный DSP, плавающей

Точечный блок и двигатель безопасности TZT

-Встроенная 1 Мб флэш-память и 288кб RAM

-Интегрированный интерфейс PSRAM, поддержка до 64 Мб внешней памяти

-Встроенный 6-канальный UART высокоскоростным интерфейсом

-Встроенный 4-х канальный 16-bit ADC, самая высокая частота дискретизации-1 кГц

-Интегрируйте 1 высокоскоростной SPI интерфейс (slave интерфейс), поддержка до 50 МГц

-Интегрированный интерфейс SPI 1 master/slave

-Интегрируйте 1 интерфейс SDIO _ HOST, поддержка SDIO2.0, SDHC, MMC4.2

-Интеграция 1 SDIO _ устройства, поддержка SDIO2.0, максимальная скорость передачи данных составляет 200 Мбит/с

-Интегрированный 1 контроллер I2C

-Интегрированный контроллер GPIO, поддерживает до 44 GPIO

-Встроенный 5-канал ПВМ интерфейс

-Интегрированный 1 канал дуплекс I2S контроллер

-Интегрированный ЖК-контроллер, поддержка 4x32 интерфейса

Характеристики безопасности:

-MCU имеет встроенный двигатель безопасности тройника, и код может различать безопасность

И небезопасные миры

-Интегрированные SASC/TIPC, память и внутренние модули/интерфейсы могут быть настроены

С атрибутами безопасности, чтобы предотвратить небезопасный доступ к коду

-Включите механизм подписи прошивки для обеспечения безопасной загрузки/обновления

-С функцией шифрования прошивки, повышает безопасность кода

-Ключи шифрования прошивки распределяются с помощью асимметричных алгоритмов для улучшения

Ключ безопасности

-Модуль аппаратного шифрования TZT RC4256, AES128, DES/3DES, SHA1/MD5, CRC32,

2048 RSA, настоящий генератор случайных чисел

Режим низкого энергопотребления:

-3,3 в один источника питания

-Поддержка работы, сна, режима ожидания, режима выключения

-Энергопотребление в режиме ожидания составляет менее 10uA

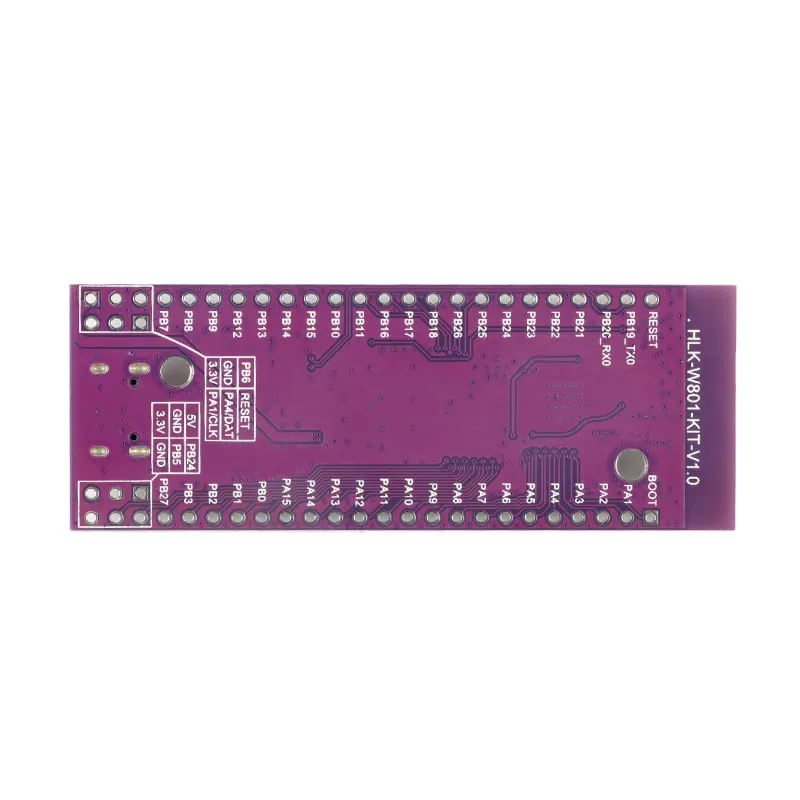

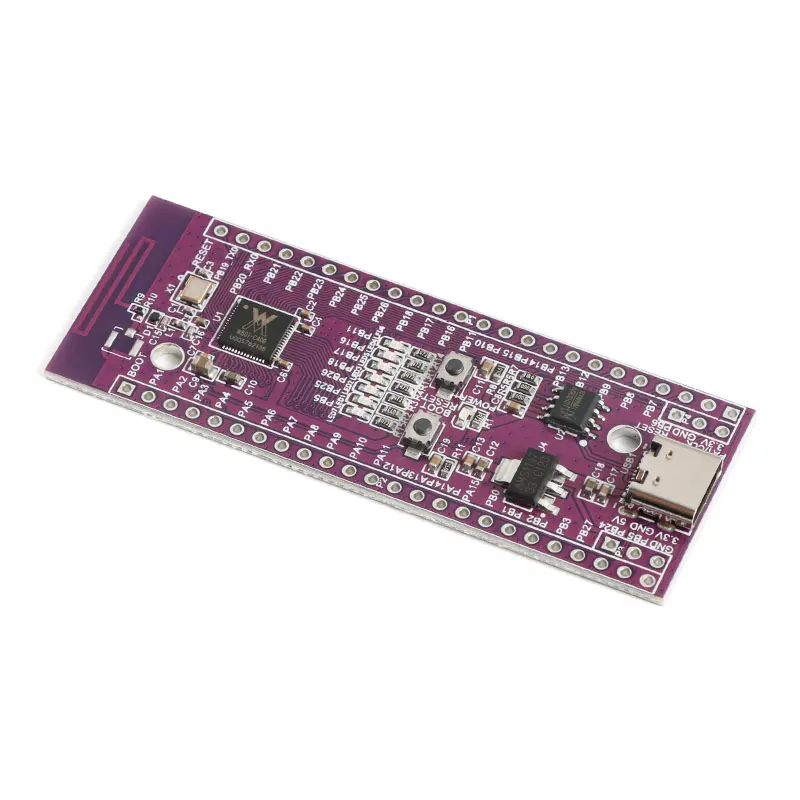

HLK-W801 чип 32-бит Wi-Fi, Bluetooth, Dual-режим SoC и система MCU Совет по развитию W801-C400 QFN-56
