Тип 1: одноприводная пластина

Тип 2: плата привода + линия управления

Тип 3: комплект мотора жесткого диска

Тип 4: комплект двигателя Yuntai

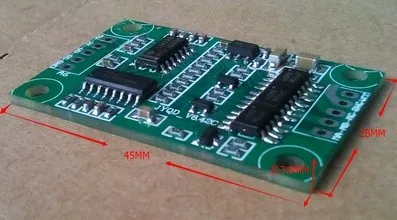

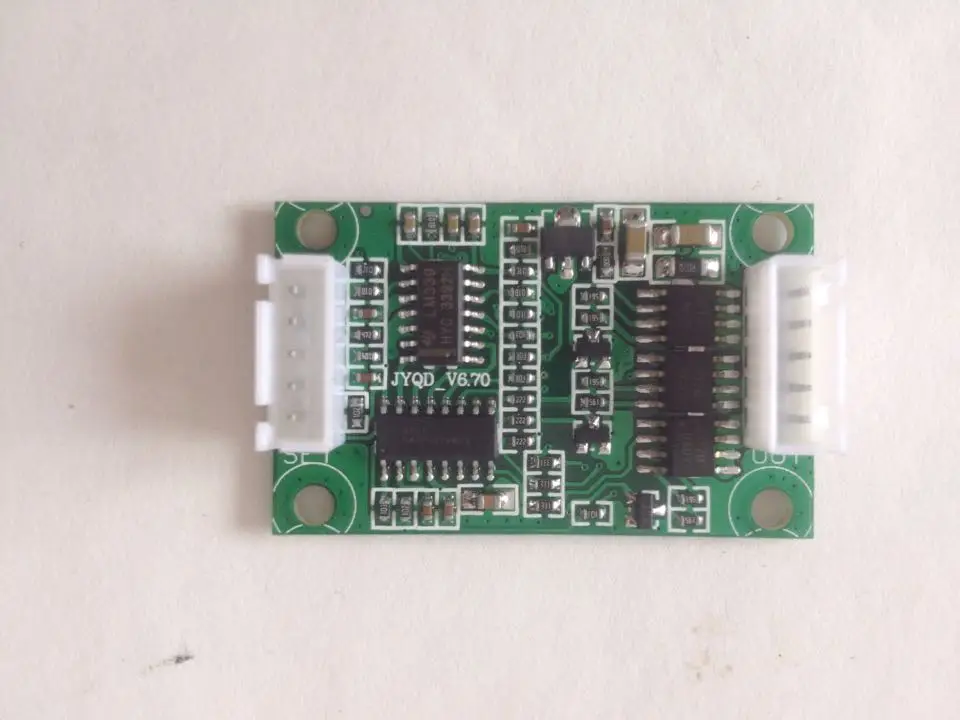

Модель: JYQD_BLDC_V6.70 Рабочее напряжение: DC 7,5 V-18V Ток вождения: ≤ 3A Напряжение регулирования скорости: 0v-5в Диапазон скорости: 5%-100% Рулевое управление: Да. Функция мягкой коммутации: Да. Функция сигнала скорости: Да. Этот ребенок маленький по размеру и подходит для всех видов электронных устройств DIY. С размерной сеткой ребенок выглядит следующим образом: Длинные 45 мм, шириной 28 мм, высокая 3,5 мм Размер фиксированного отверстия 3 мм.

Если вы не понимаете, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы избежать повреждения неправильной фотографии!

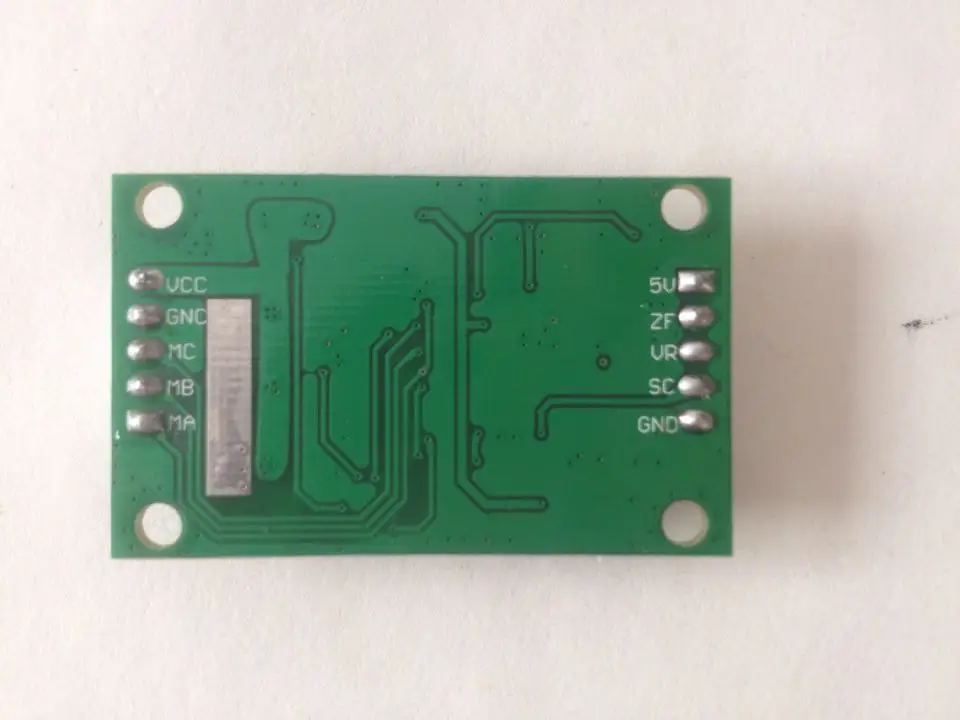

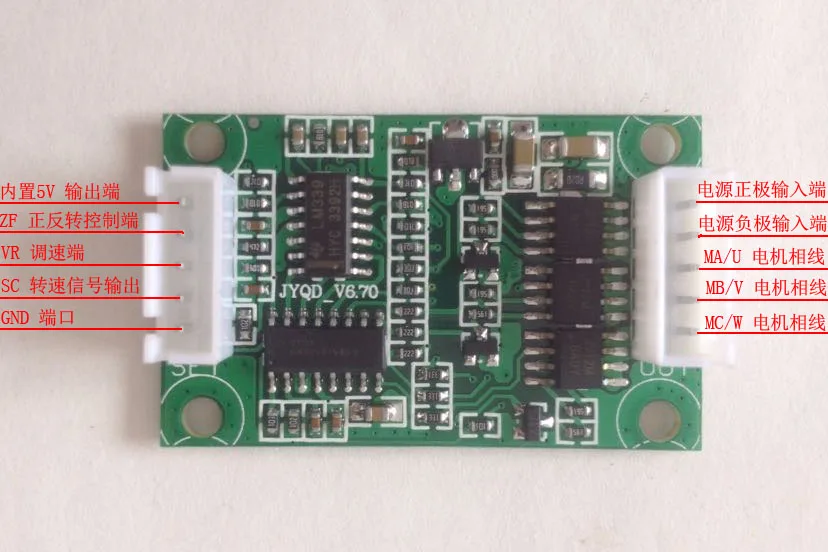

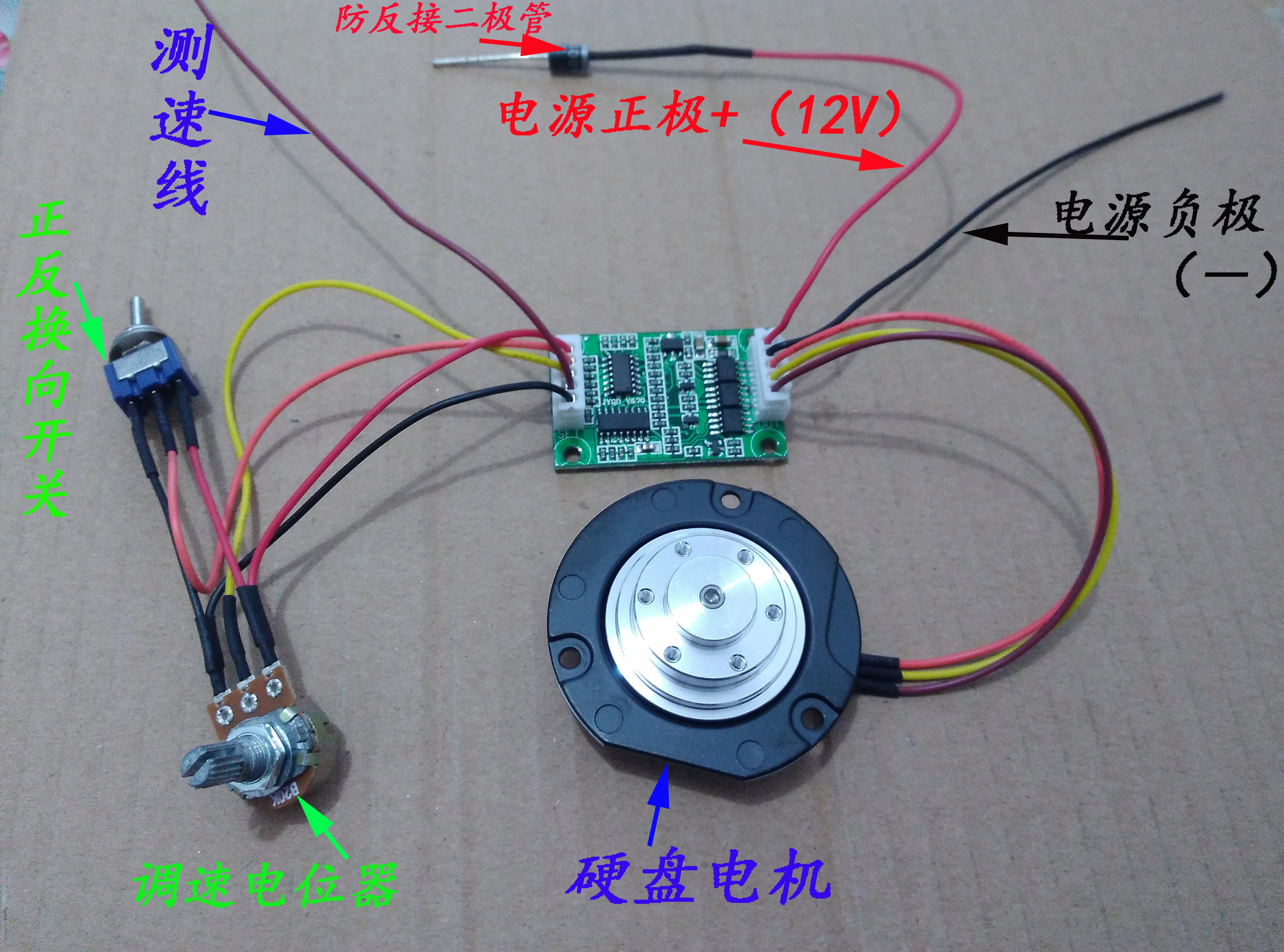

Инструкции по проводке:

1 контрольный терминал:

5 ВВыходное напряжение приводной пластины используется при использовании внешнего потенциометра регулирования скорости.(Приостановлено, когда не используется)

ZFДвигатель вращается направление управления конец, Заземление или подключение5 ВНаправление двигателя может быть изменено.(Подвесной, фиксированный рулевой механизм)

VRРегулятор скорости входной сигнал, диапазон напряжения0,25 V --- 5V(Ниже)0,25 VНапряжение не вращается, когда двигатель работает.

SCВыход сигнала скорости

GNDControl терминал общей области

Режим потенциометрического соединения: промежуточная стопа, соединенная с терминалом VR, обе стороны соединены со встроенными 5 В и GND) режим подключения вперед и назад: промежуточная стопа, соединенная с терминалом ZF, обе стороны соединены со встроенными 5 В и GND соответственно)

2 выхода:

Питание+Подключите блок питания положительного полюса, диапазон напряжения.7,5 V ---- 18V

Питание Во-первых, подключите источник питания к отрицательному полюсу.

МА/уПодключите двигатель с тремя проводами и любой линией.

МБ/вПодключите двигатель с тремя проводами и любой линией.

MC/WПодключите двигатель с тремя проводами и любой линией.

Пожалуйста, обратите внимание на детали. Избегайте повреждений!

Вопросы, требующие внимания:

Этот диск подходит для вождения двигателя жесткого диска, но все еще есть некоторые проводки неправильно подобранные, как плата привода горит, пожалуйста, обратите внимание, есть несколько видов двигателя жесткого диска, Провод Мотора жесткого диска есть много корневой линии. 4 корневой линии. 3 корневая линия может быть непосредственно использована. MA,MB,MCThe соответствующее соединение, без подкладки последовательность будет произвольно отрезана, будет направлена только в неправильном направлении. Если он is4Root-line двигатели, возможно, разные бренды двигателей из линейной последовательности отличаются, в руках людей, если есть мультиметр, вы можете измерить 4 корневые линии, среди which3 сопротивление корневой линии-это саме.1root линия является коллинейной может бесполезно, если неправильное соединение, Приводной двигатель будет выключен из фазы, долгосрочное использование сожжет привод, пожалуйста, обратите внимание!

Выбор источника питания рекомендуется. 12 В 3 выше.

Строго запрещено работать за пределами диапазона рабочего напряжения, в противном случае пластина для вождения будет постоянно повреждена.

Плата привода 5В напряжения, в дополнение к внешнему потенциометру регулятора скорости, запрещают внешние линии питания или оборудование, в противном случае это может привести к постоянному повреждению системы стабилизации внутреннего давления приводной пластины, В результате поломки приводной пластины.

Все входные напряжения на клеммах управления должны быть последовательными. TTLSpecification, в противном случае это может повредить драйвер. Отказ пластины ICDrive

Эффект вождения бесщеточного двигателя без индукции напрямую связан с двигателем. Если плата не может хорошо управлять вашим двигателем, могут быть следующие причины.

1разница между напряжением двигателя и мощностью слишком велика (пожалуйста, выберите правильный двигатель или привод).

2 пусковой момент не подходит (после регулировки пускового момента).

3. Диапазон скорости не является правильным (можно регулировать после того, как параметры вождения могут быть решены).

4если вы столкнулись с двигателем, который не управляется должным образом, пожалуйста, немедленно свяжитесь с нами. Мы сделаем все возможное, чтобы помочь вам решить проблему.

'
