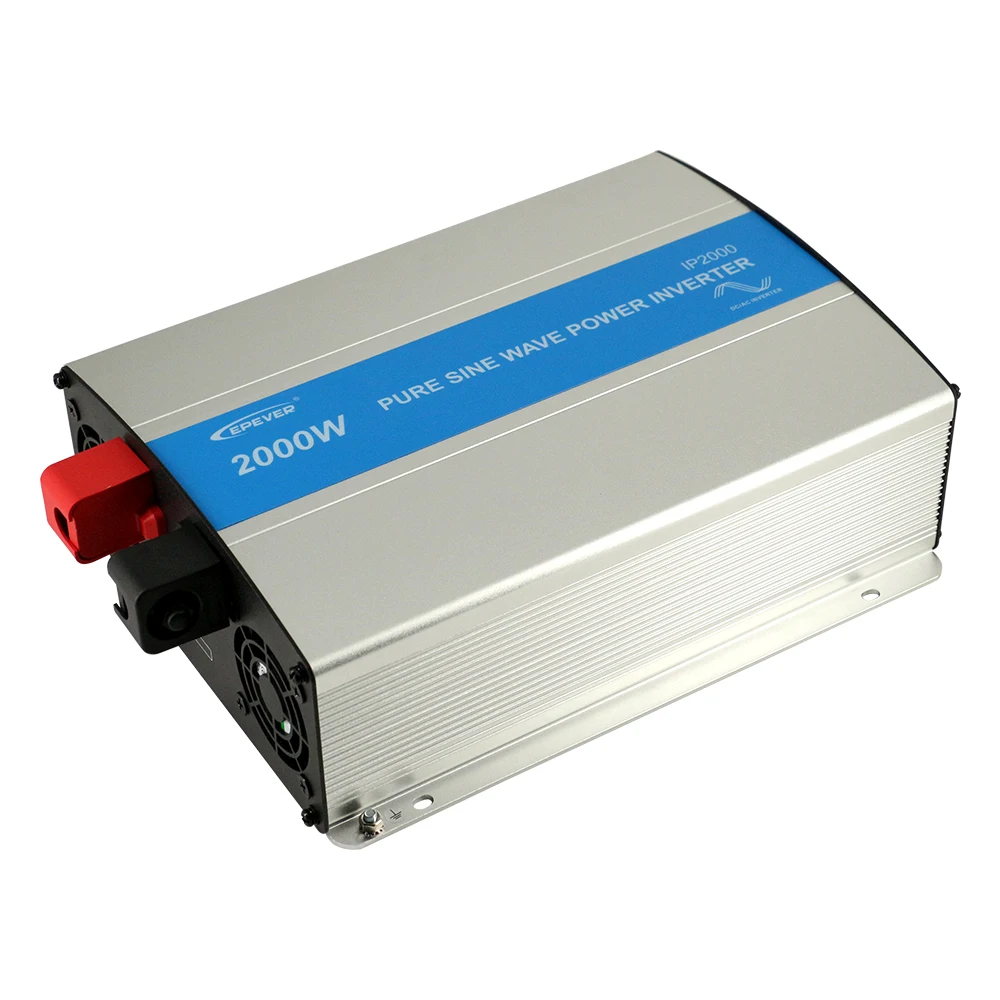

Преобразователь немодулированного синусоидального сигнала EPever 2000 Вт IPower 24 В/48 В

❶

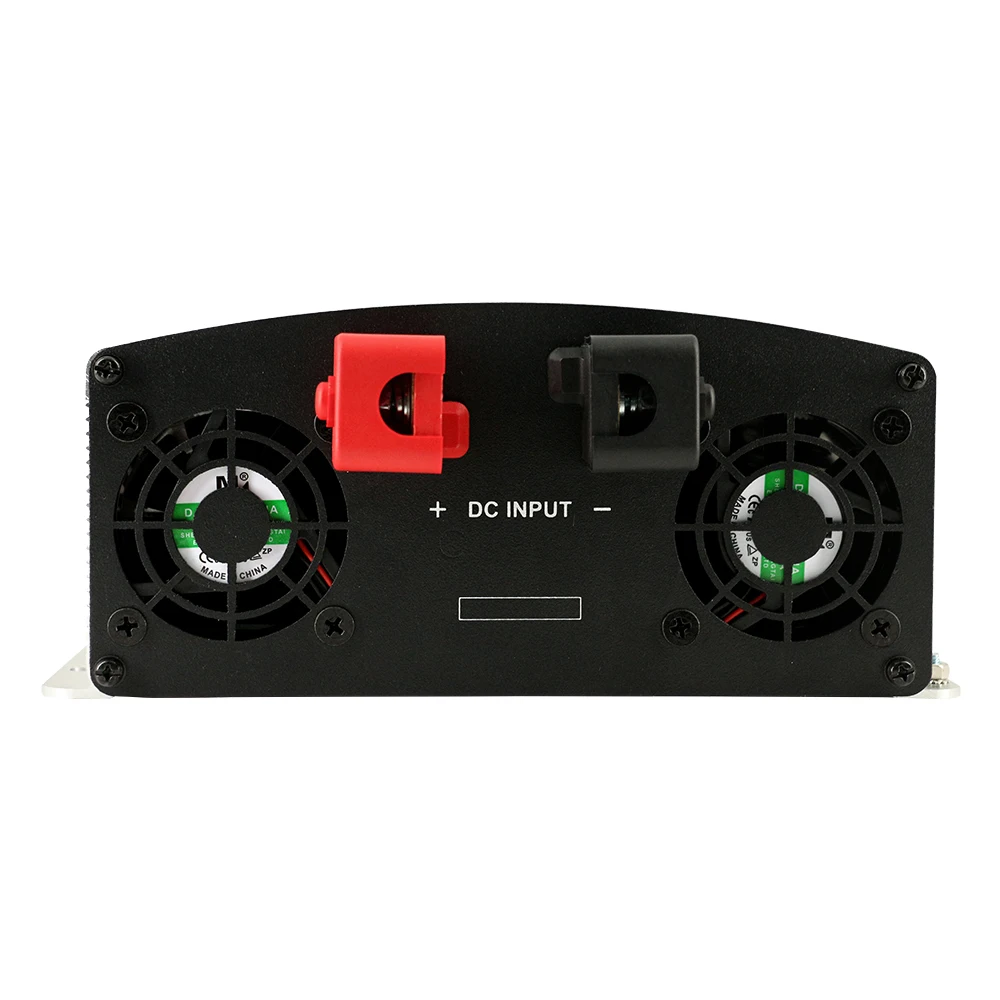

Входной терминал постоянного тока положительный

Флуоресцентный

RS485 порт связи(4)

❷

Диапазон входного напряжения постоянного тока(1)

Флуоресцентный

Выходной порт USB (5VDC/1A)

❸

Входная Клемма постоянного тока отрицательная

Флуоресцентный

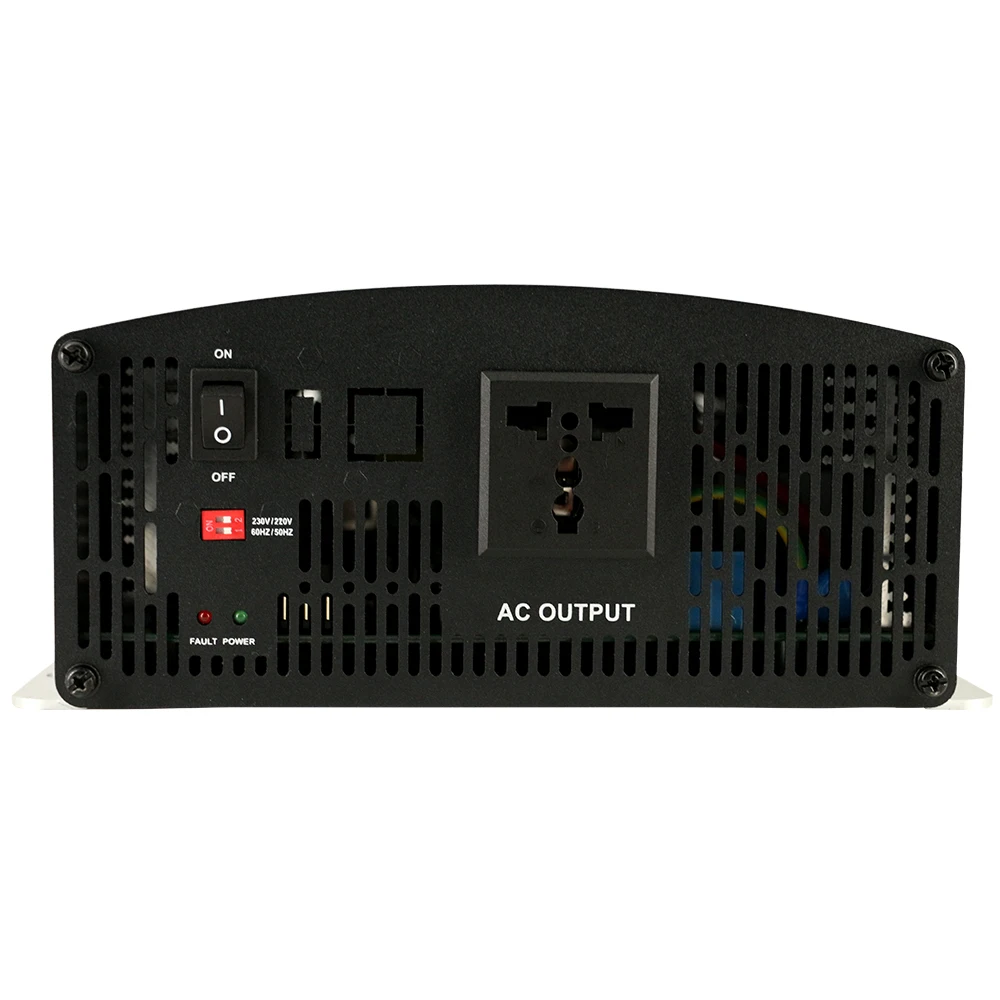

Выходной переключатель переменного тока

Флуоресцентный

Вентиляционный вентилятор(2)

Флуоресцентный

Переключатель режимов(5)

❺

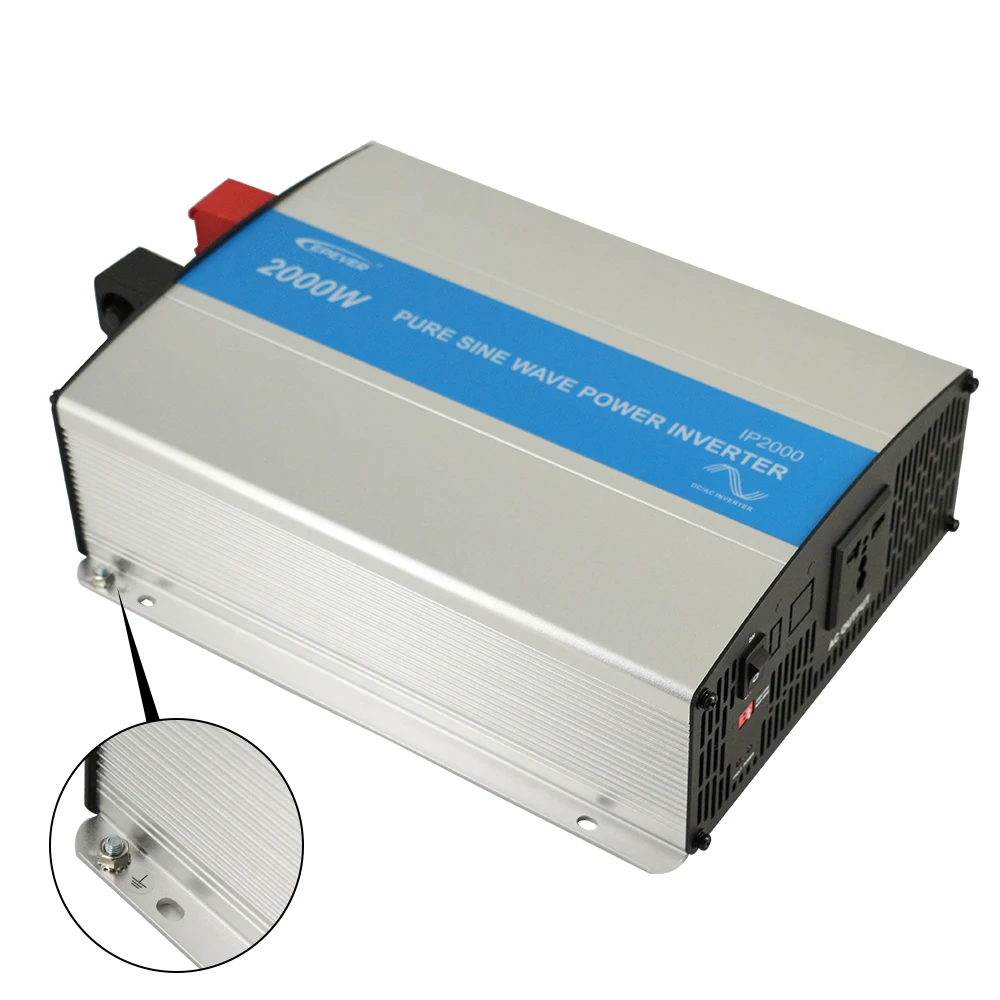

Клемма заземления

Флуоресцентный

Индикатор Неисправности (красный)(6)

Флуоресцентный

Выход переменного тока(3)

Флуоресцентный

Рабочий индикатор (зеленый)(6)

Защита

И восстановление

Состояние

Феномен

Параметр

IPower-12

IPower-22

IPower-42

Защита от перенапряжения

И восстановление

Входное напряжение

Пользовательский интерфейс

Ui>16V

Ui>32 в

Ui>64 в

Выход выключен

Зеленый индикатор быстрого мигания

Звуковой сигнал

Ui≤ 14,5 V

Ui≤ 29 в

Ui≤ 58 в

Зеленый индикатор на твердом

Выход включен

Защита от низкого напряжения

И восстановление

Входное напряжение

Пользовательский интерфейс

Ui <10,8 В

Ui <21,6 в

Ui <43,2 в

Выход выключен

Зеленый индикатор медленно мигает

Звуковой сигнал

Ui≥ 12,5 V

Ui≥ 25 в

Ui≥ 50 в

Зеленый индикатор на твердом

Выход включен

Над темом. Защита

И восстановление

Tem.(T)

Теплоотвод T>80 ℃

Или внутренний T>60 ℃

Инвертор выключается

Теплоотвод T≤ 70 ℃

И внутренний T≤ 50 ℃

Инвертор включается

Защита от перегрузки

И восстановление

Выходная мощность S

Номинальная мощность Pe

S = 1.2Pe

Выход выключенПосле15 мин

Красный индикатор медленно мигает

Звуковой сигнал

S = 1.5Pe①

Выход выключенПосле1 мин

Красный индикатор медленно мигает

Звуковой сигнал

S = 1.8Pe①

Выход выключенПосле10s

Красный индикатор медленно мигает

Звуковой сигнал

S>2Pe (Номинальное входное напряжение)①

Выход выключенПосле5s

Красный индикатор медленно мигает

Звуковой сигнал

Защита от короткого замыкания①

Выход выключенНемедленно

Быстрый мигающий красный индикатор

Звуковой сигнал

Модель

IP2000-21

IP2000-22

IP2000-41

IP2000-42

Входное Номинальное напряжение

24VDC

48VDC

Диапазон входного напряжения

21,6 ~ 36 В постоянного тока

43,2 ~ 60 В постоянного тока

Входное напряжение перенапряжения

<40 в

<80 в

Ток без нагрузки

<0.6A

<0.4A

Выходное напряжение

110 В переменного тока (± 5%)
120 В переменного тока (-7% ~ + 5%)

220В переменного тока (± 5%)
230VAC(-7% ~ + 5%)

110 В переменного тока (± 5%)
120 В переменного тока (-7% ~ + 5%)

220В переменного тока (± 5%)
230VAC(-7% ~ + 5%)

Выходная непрерывная мощность

1600 Вт

Выходная мощность 15 мин.

2000 Вт

Мгновенная мощность удара

3200 Вт

Выход

Однофазный

Выходная волна

Чистая синусоида

Выходная частота

50/60 Гц (± 0.2%)

Искажение THD

THD≤ 5% (резистивная нагрузка)

Макс. Эффективность

95%

95%

95%

95%

Макс. Выход USB

5VDC/1A

Рабочая температура окружающей среды

-20 °C ~ + 45 °C

Диапазон температуры хранения

-35 °C ~ + 70 °C

Диапазон влажности

≤ 95% (Н. С.)

Корпус

IP20

Высота

<5000 м (деринг для работы в соответствии с IEC62040 на высоте более 1000 м)

Связывающий столб

Φ 10 мм

Общий размер

326,12 × 231,5 × 98,5 мм

326,12 × 231,5 × 98,5 мм

Размер крепления

208 × 219,5 мм

163 × 219,5 мм

Размер монтажного отверстия

Φ5.5mm

Вес нетто

4,0 кг
