6 кВт 220 В ER32 электродвигатель шпинделя с воздушным охлаждением квадратный

Различные силовые приложения квадратного шпинделя с воздушным охлаждением

1,5 кВт

Рельефная резьба, рекламная резьба, материал дерева, ПВХ, акриловая доска

2.2KW

Рельефная резьба, рекламная резьба, материал дерево, алюминий, часть мягкого металла, ПВХ, акриловая доска

3,5 кВт

Рельефная резьба, рекламная резьба, полая резка ПВХ, акрила, МДФ, светодиодный и другие материалы, и требуется более высокая скорость и мощность резки, материалы дерево, алюминий, некоторые мягкие металлы, ПВХ, акриловая доска.

4,5 кВт

Для твердой древесины резки и перфорации, он также может быть использован как машина для резки, 4,5-7.5kw, выберите соответствующую мощность согласно Твердость материала и глубина отверстия.

6 кВт

Для твердой древесины резки и перфорации, он также может быть использован как машина для резки, 4,5-7.5kw, выберите соответствующую мощность согласно Твердость материала и глубина отверстия

7.5кВт

Для твердой древесины резки и перфорации, он также может быть использован как машина для резки, 4,5-7.5kw, выберите соответствующую мощность согласно Твердость материала и глубина отверстия

Шпиндель ATC 6 кВт

Автоматический шпиндель для замены инструмента: автоматическая машина для гравировки или деревообрабатывающий центр

9 кВт ATC шпиндель

Автоматический шпиндель для замены инструмента: автоматическая машина для гравировки или деревообрабатывающий центр

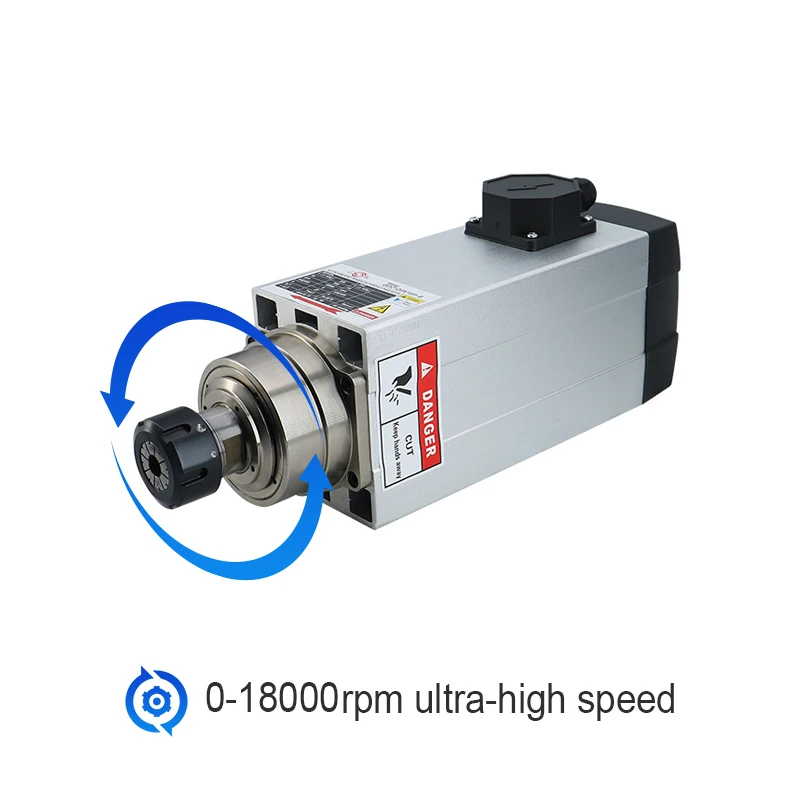

1. Сверхвысокая скорость 0-18000 об/мин

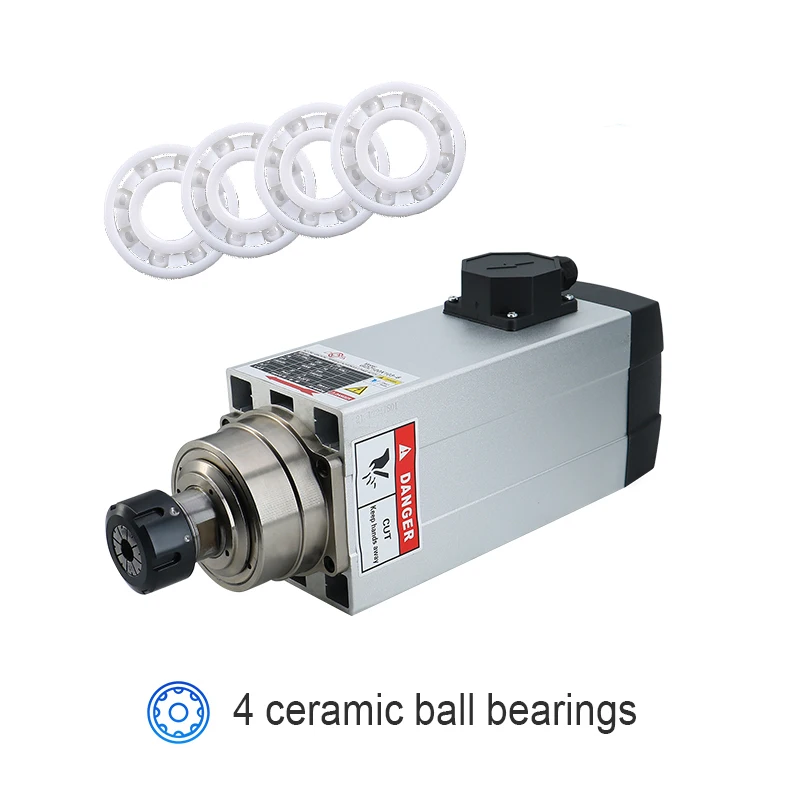

2. Четыре керамических шариковых подшипника

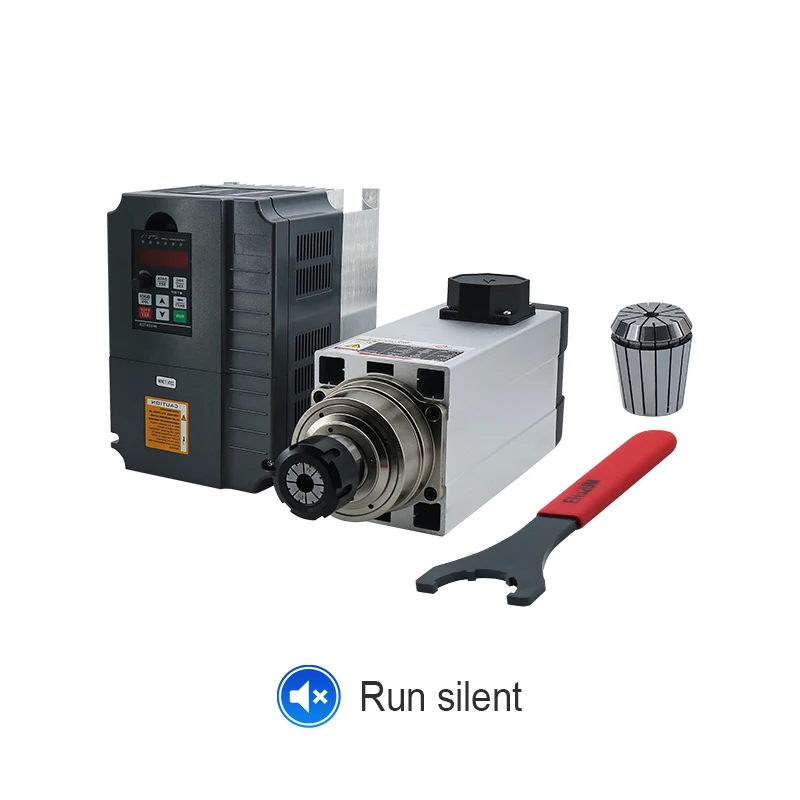

3. Бесшумный запуск

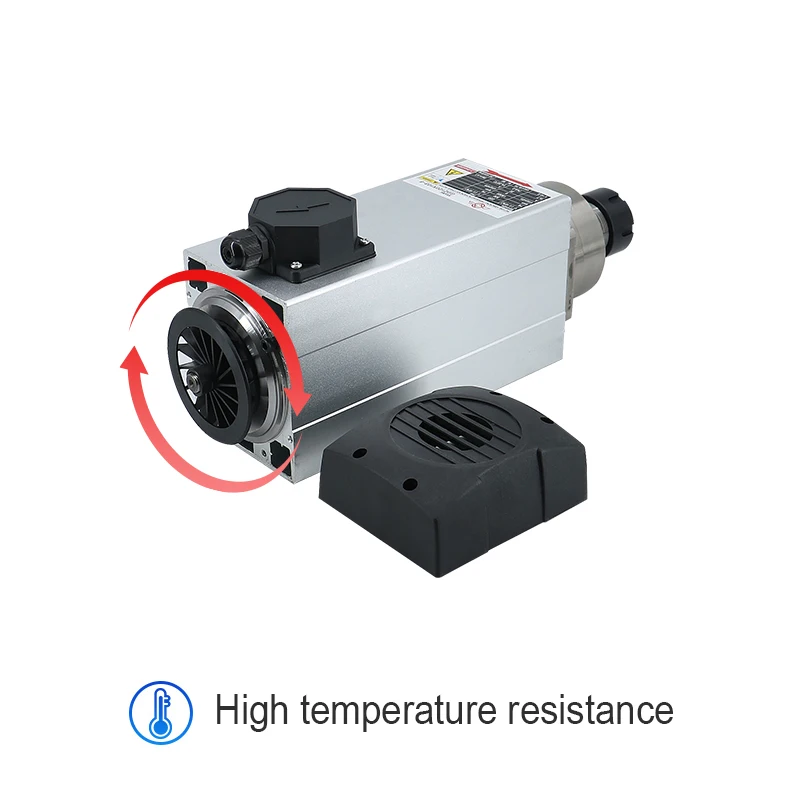

4. Высокая термостойкость

5. Длительный срок службы

Распределительная коробка

Вентилятор охлаждения

Металлический корпус

Параметр

Удлиненный ротор

Патрон

Шпиндель

Сбой

V(± 10%)

220

V(± 10%)

Гц

300

Гц

Об/мин

18000

Об/мин

КВт (л.с.)

6

КВт (л.с.)

A

22

A

Есть. F

Поли: 2

TA :20 ℃

Серв: S1

= 0,8

Cosφ0.75

IP:50

Воздушное охлаждение

1

Светодиодный индикатор зоны отображения. Rev., частота, ток, recolution и т. Д.

2

Основная зона отображения, указывающая частоту, ток, переменный ток, постоянный ток в, оборот, счетчик, температуру и т. д.

3

Контроллер скорости

4

Функциональная клавиша

5

Набор клавиш (ввод)

6

Клавиша изменения значения

7

Кнопка остановки/сброса

8

Ключ Запуска

9

Переключатель для/REV

10

(DISP) клавиша переключения

Технические параметры

Мощность: 7,5 кВт

Входное напряжение: 220 В

Вход частота: 50/60 Гц

Входная Фаза: 1 фаза

Выходное напряжение: 220 В

Выходная Фаза: 3pahse

Выходной ток: 30A

Выход частота: 0,5-400 Гц

Метод управления: V/F контроль; Открытый-loop fiux векторное управление

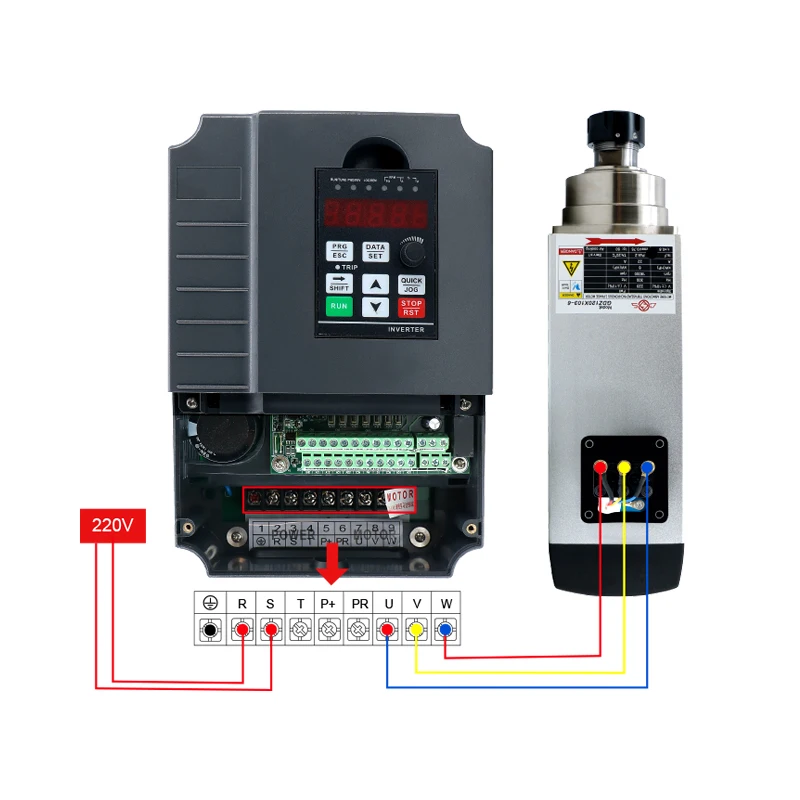

Символ

Описание функции

R.S.T

Входной терминал сети переменного тока.(220 В класс, для обоих однофазных, трехфазных,

Однофазное подключение к любым двум фазам)

U.V.W

Выходной терминал инвертора

П. Пр

Разъем для braling resistor (опционально)

E

Наземный терминал: Третий способ заземления для 220 В ang special

Заземление для 380 в электротехнических правил.

Схема настройки инвертора

PD013 = 8

Восстановление заводских настроек

PD005 = 300

Установка максимальной рабочей частоты

PD004 = 300

Набор базовой частоты

PD002 = 1

Набор управления потенциометром платы

PD070 = 1

Набор аналоговых входов

PD072 = 300

Установка высокой аналогичной частоты

Резьба по дереву

Мягкая металлическая гравировка

Резьба из алюминиевого сплава
