1 шт. Медная головка для датчика температуры кондиционера 40 см 5 к 10 15 20 25 50 100 |

1 шт. Медная головка для датчика температуры кондиционера 40 см 5 к 10 15 20 25 50 100 |

Введение продукта

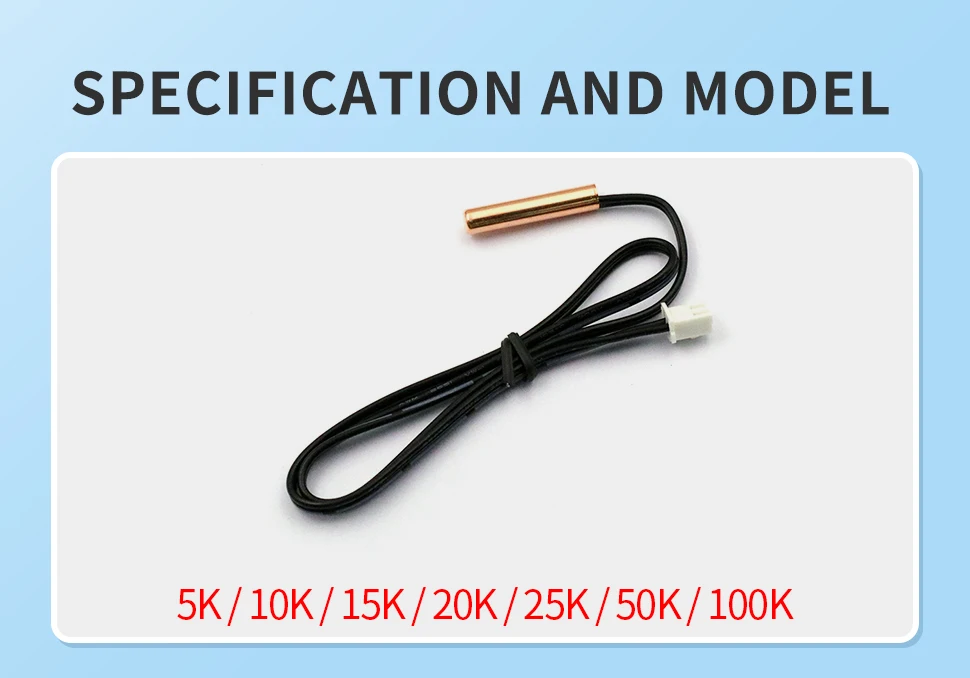

Tc5k (502) комнатная температура (эпоксидное уплотнение) температура трубки (медное уплотнение), подходит для Haier, Gree, Chunlan, Dongbao, Mitsubishi,
Hitachi, Zhigao, Kelon, TCL, Lesheng, general, Daikin, Xingxing, Hisense, polka, Changhong, Panasonic и т. д.
Tc10k (103) комнатная температура (эпоксидное уплотнение) температура трубы (медное уплотнение), подходит для Haier, Huabao, Midea, Xinke, Valin, Changhong, Samsung, Xinfei, Hitachi и т. Д.
Tc15k (153) комнатная температура (эпоксидное уплотнение) температура трубы (медное уплотнение), подходит для Panasonic, Gree, большой шкаф машины и т. Д.
Tc20k (203) комнатная температура (эпоксидное уплотнение) температура трубы (медное уплотнение), подходит для Haier, Feige, большой шкаф машины и т. Д.
Tc50k температура трубки (медная трубка уплотнения), подходит для Gree, Feige, Changhong и т. Д.
Tc5k, 10K (для двух комплектов датчиков температуры кондиционера).
Tc15, 50 (для двух комплектов тепловых датчиков кондиционера для шкафа Gree).
Tc51015 общий датчик температуры (Выберите из 5K, 10K, 15, в соответствии с инструкциями по проводке).

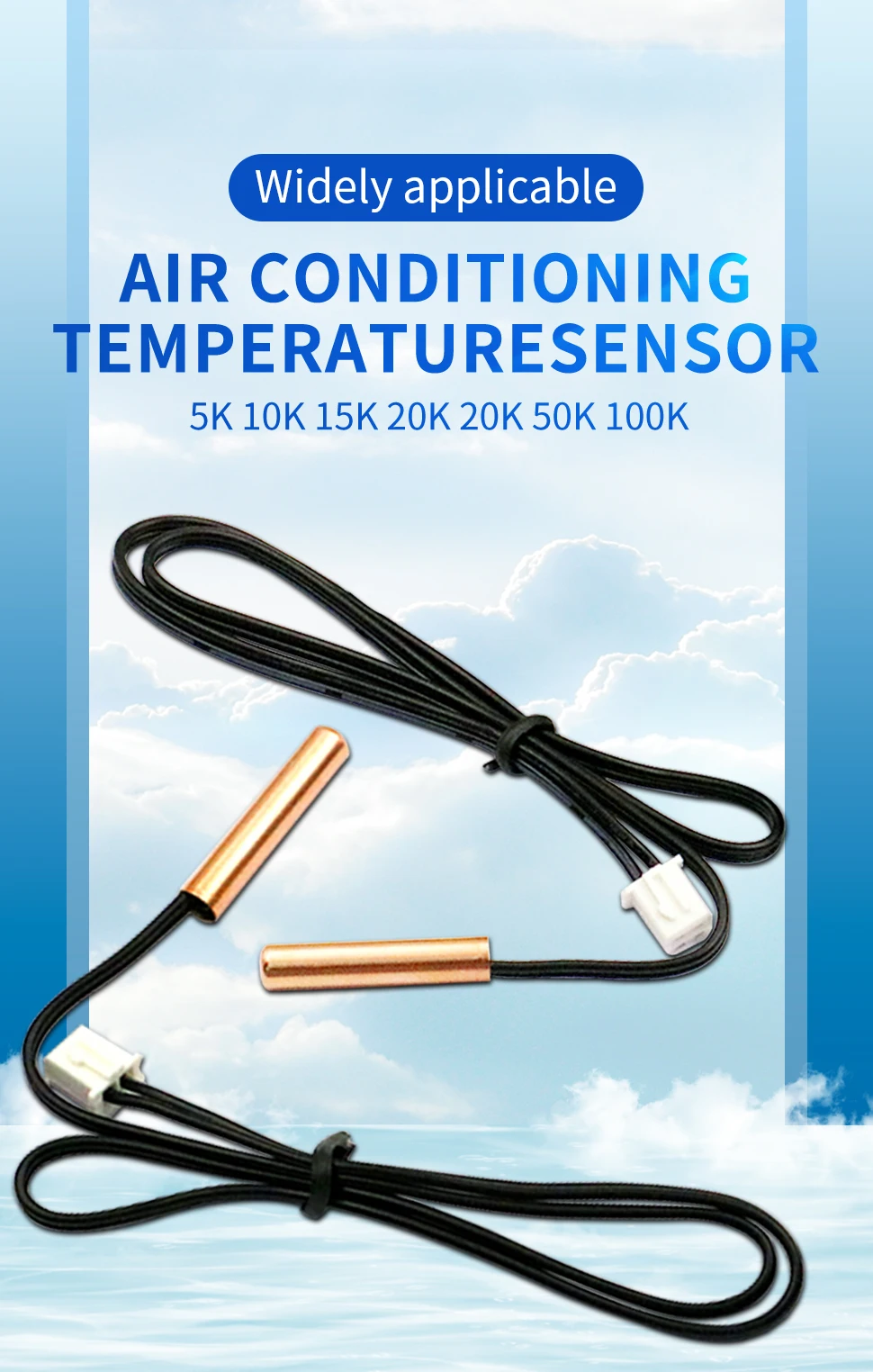

Медная головка: температура трубы; Общая длина около 40 см
Общий датчик температуры окружающей среды-это маленькая черная вещь рядом с ребрами на стене
Сторона наружного блока.
Головка датчика температуры трубы вставляется на стенку катушки внутри наружного блока.

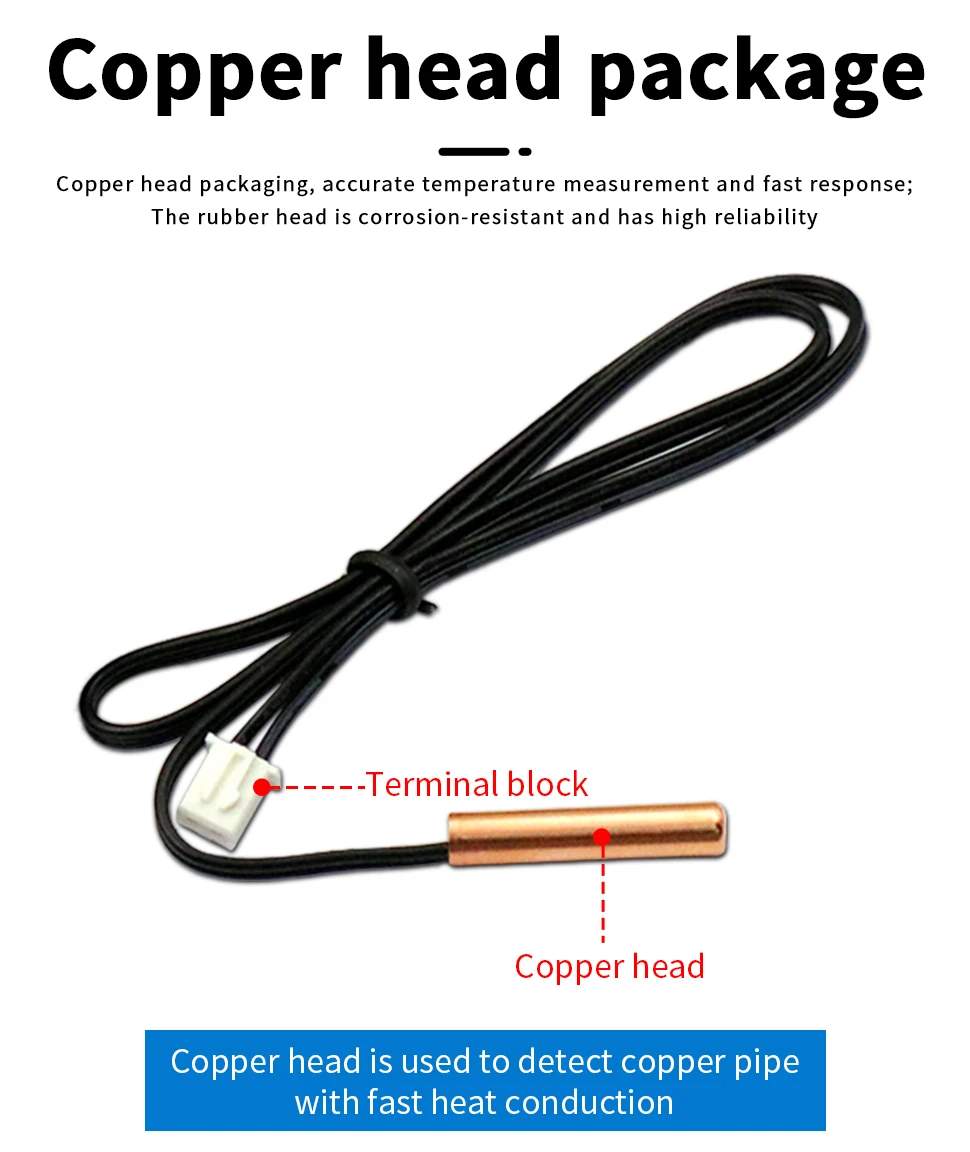

Медная головка используется для обнаружения медных труб, и проводимость температуры Быстрая; Резиновая головка
Обычно используется для определения температуры окружающей среды, коррозионной стойкости и высокой надежности.

Как определить значение сопротивления датчика температуры кондиционера?
Разработчик схемы кондиционирования воздуха принимает нормальную температуру 25 градусов в качестве эталона, то есть, когда это 25%, RTL = RL, rt2 = R2,
И вольтаж в точках a и B-2,5 V. Некоторые схемы оснащены R3 И R4, и основной
Он должен служить буфером. При повышении температуры окружающей среды сопротивление RTI уменьшается, а напряжение в точке a увеличивается. Компаратор
Выводит дифференциальное давление, которое обрабатывается ЦП,
Для контроля состояния работы внутренних и внешних машин.
Напряжение выборки датчика температуры, подключенного к VI на внешней панели управления большого кондиционера и воздуха с переменной частотой
Кондиционер для волос не 2,5 V, но 1 / 4 источника питания, напряжение, то есть 1,25 V.
На самом деле, существует очень простой метод определения значения сопротивления термистора. Выберите потенциометр 50K и универсальный разъем термистора для удобства,
Длинные провода можно использовать для их подключения. Отключите предполагаемый Термистор, подключите к универсальной вилке, включите кондиционер и проверьте
Напряжение двух клемм потенциометра с мультиметром 5 В,
Медленно поверните ручку потенциометра. В тех случаях, когда напряжение 2,5 V, стоп-сигнал поворота. В это время Сопротивление потенциометра является сопротивлением термистора.
Например, если значение сопротивления составляет 8K и температура окружающей среды составляет около 30 ℃, значение сопротивления датчика температуры составляет 10K.

Как определить качество датчика температуры кондиционера?
Сбой датчика температуры составляет большую часть сбоев кондиционера. Чтобы точно оценить, мы должны сначала понять его функцию. Воздух
Деталь контроля кондиционера оснащена тремя датчиками температуры:
1. Комнатный датчик температуры: он в основном определяет температуру в помещении. Когда температура в помещении отвечает установленным требованиям, она контролирует работу
Внутренних и внешних машин. При охлаждении внешняя машина останавливается, внутренняя машина продолжает работать, и при нагревании внутренняя
Машина останавливается после выдувания тепла.
2. Датчик температуры внутренней трубы: он в основном определяет температуру катушки внутреннего испарителя и играет роль анти-холодного воздуха, защиты от перегрева
И автоматический контроль температуры во время нагрева.
3. Наружный датчик температуры размораживания: он в основном определяет температуру наружной конденсаторной катушки. Когда наружная температура катушки ниже-6 ℃
В течение 2 минут внутренний блок перейдет в режим размораживания. Когда значение сопротивления наружный Датчик катушки слишком велик, внутренний блок не будет работать нормально.

Причина анализа несоответствия между температурой дисплея кондиционера и фактической воспринимаемой температурой
1. Неправильная Настройка дистанционного управления;
2. Экран фильтра не очищается вовремя;
3. Есть предметы на входе и выходе кондиционера, которые влияют на эффект нагрева, и есть тепло в помещении
Есть много источников или внутреннего персонала, что приводит к плохим холодильным эффектам;
4. Плохой эффект изоляции помещения;
5. Низкий внутренний блок питания приводит к низкой эффективности кондиционирования воздуха;
6. Температура окружающей среды слишком высокая или слишком низкая, что приводит к плохим эффектам.

Вопросы, требующие внимания

В процессе технического обслуживания кондиционера скорость сбоя датчика температуры (термистора) высока. После открытия цепи
В чехол неисправностей, таких как во избежание короткого замыкания или плохой Характеристическая кривая, воздухокондиционер покажет аномальные товара и не может работать нормально.
Поскольку параметры и значения сопротивления не указаны на датчике температуры,
Часто трудно определить в обслуживании, то есть значение сопротивления одного и того же бренда и разных моделей не обязательно то же самое.
Датчик температуры, то есть, сопротивление уменьшается, когда температура увеличивается; Когда температура уменьшается, сопротивление
Увеличивается. Напряжение выборки на отрицательном конце компаратора ЦП-1 / 2 источник питания ЦП напряжения,
Это 2,5 V. Периферийные цепи RTI и rt2 являются выдвижными резисторами в положительном конце операционного компаратора усилителя,
И R1 и R2 являются более низкими сопротивлениями смещения.
