2.2 кВт/1.5 кВт шпиндель с водным охлаждением наборы ER20/ER11 фрезерный шпиндель мотор + 2.2 кВт/1,5 кВт инвертор + ER20/ER11 + 2.2 кВт/1,5 кВт шпиндель + 80 Вт насос + 5 м трубы для фрезерного станка с ЧПУ

Упаковка включает в себя:

2.2 кВт набор:

1x2,2 кВт CNC шпиндель с водяным охлаждением

1x2,2 кВт VDF

1x3,5 м водяной насос

1 х 5 м водопроводные трубы

Шпиндельный зажим 1x80 мм

13 x ER20 Цанга (1,2,3.175,4,5,6,7,8,9,10,11,12.7,13 мм)

1,5 кВт набор:

1x1,5 кВт CNC шпиндель с водяным охлаждением

1x1,5 кВт VDF

1x3,5 м водяной насос

1 х 5 м водопроводные трубы

1x65 мм Шпиндельный зажим

13 x ER11 цанги (1,2,3.175,4,5,6,7,8,9,10,11,12.7,13 мм)

Описание товара:

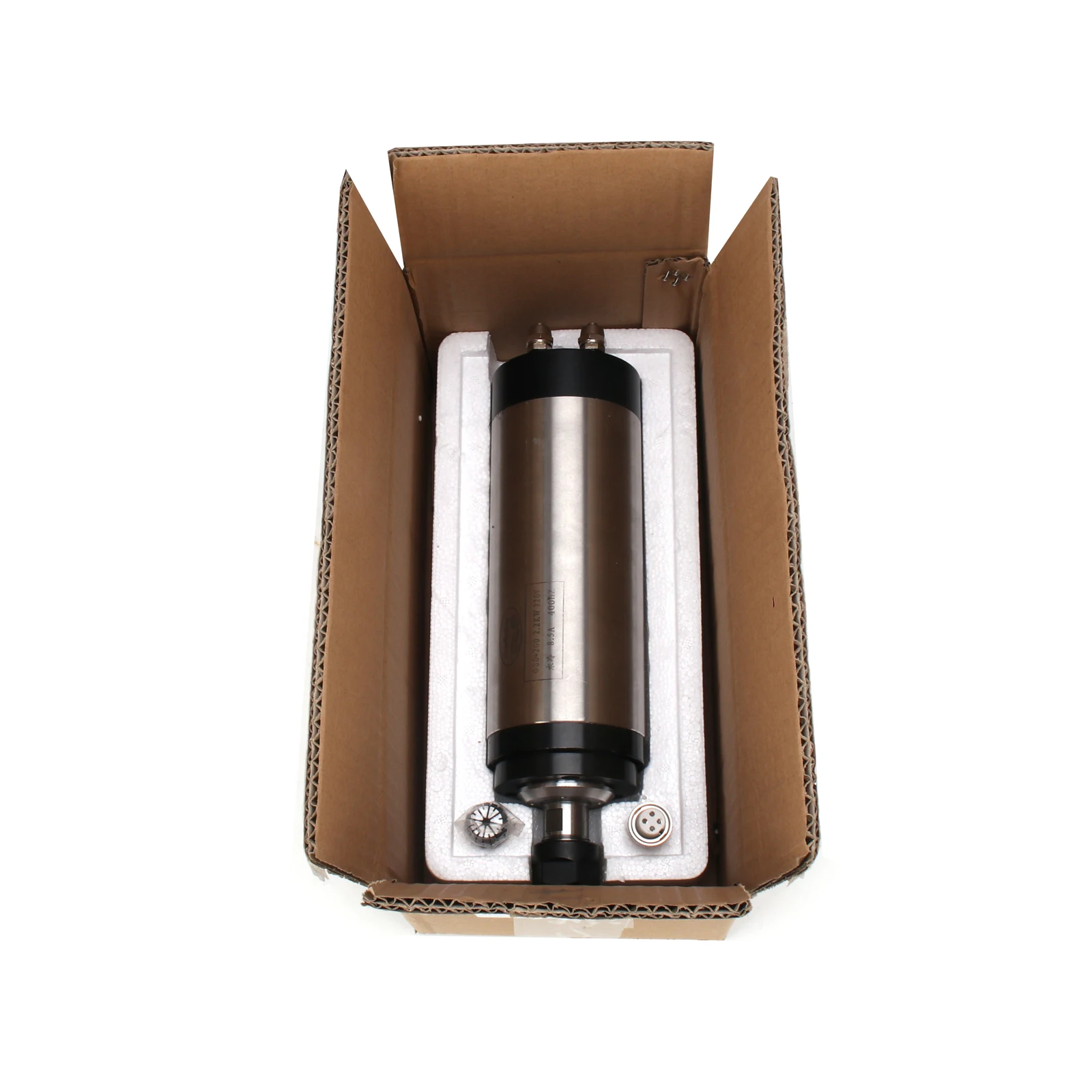

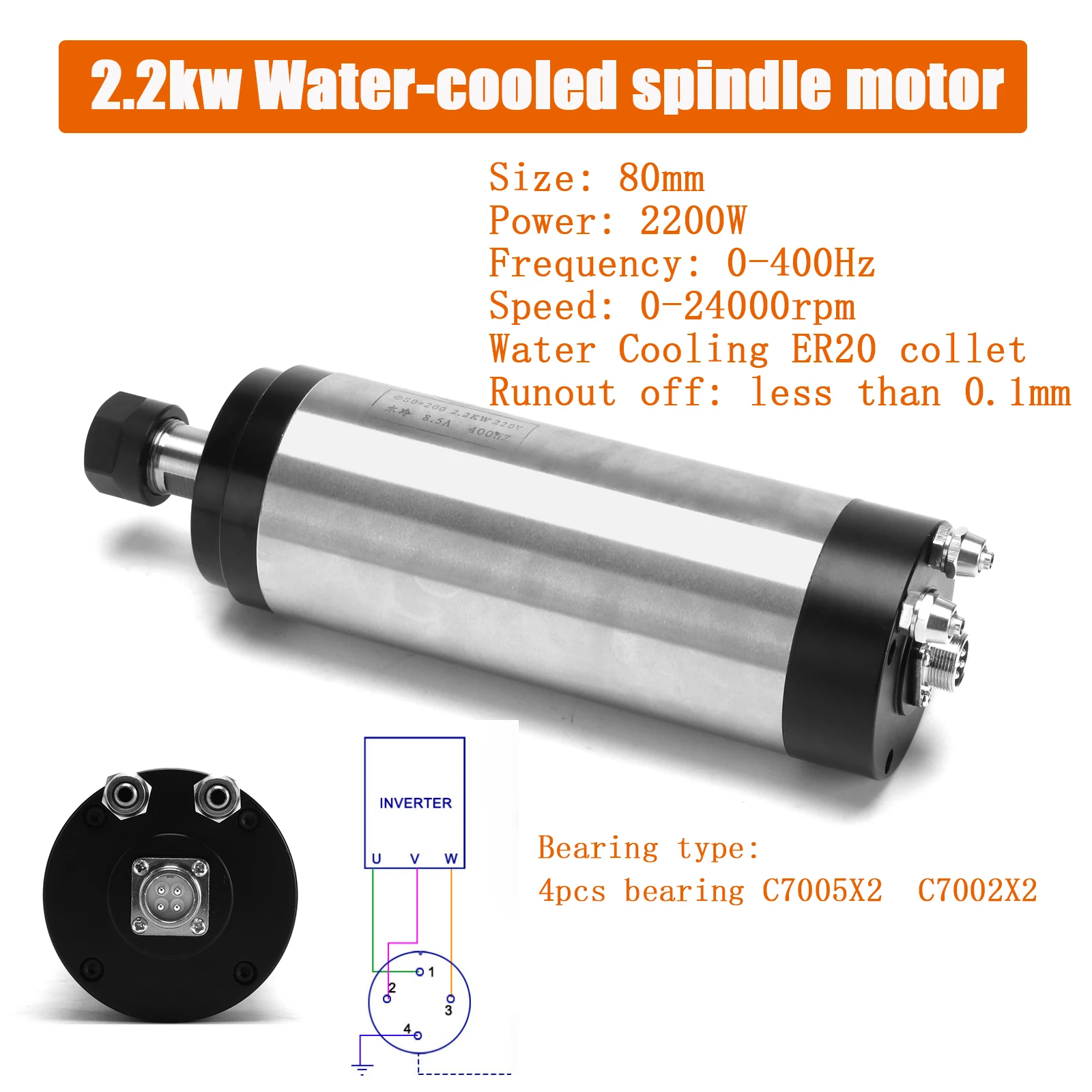

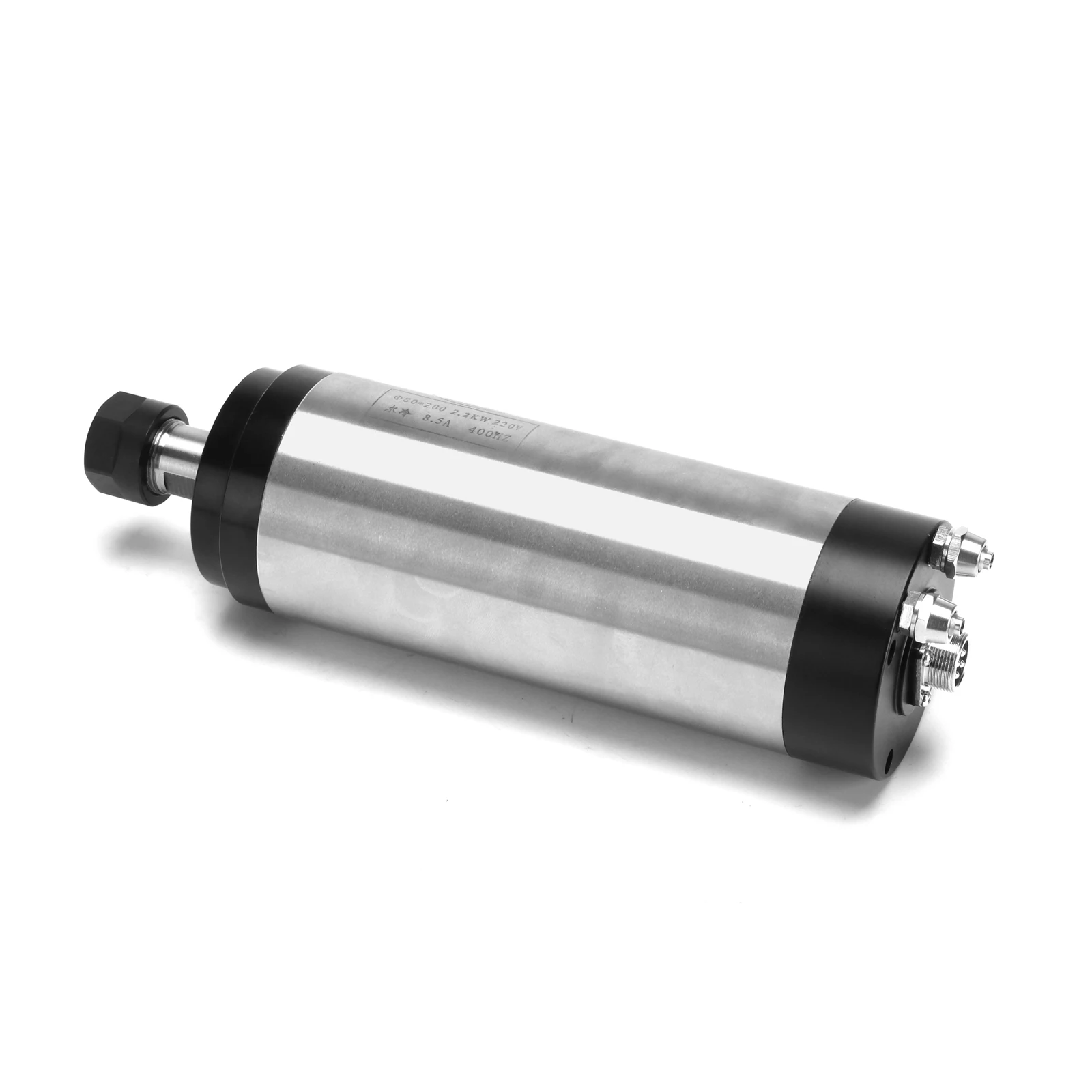

1. Шпиндельный двигатель с ЧПУ

Размер: 80 мм

Мощность: 2 кВт

Напряжение: 220 В

Частота: 0-400 Гц

Скорость: 0-24000 об/мин

Водяное охлаждение ER20 collet

ВЫКЛ: менее 0,005 мм

Смазка для смазки

Подшипник: 4 шт. подшипник C7005X2 C7002X2

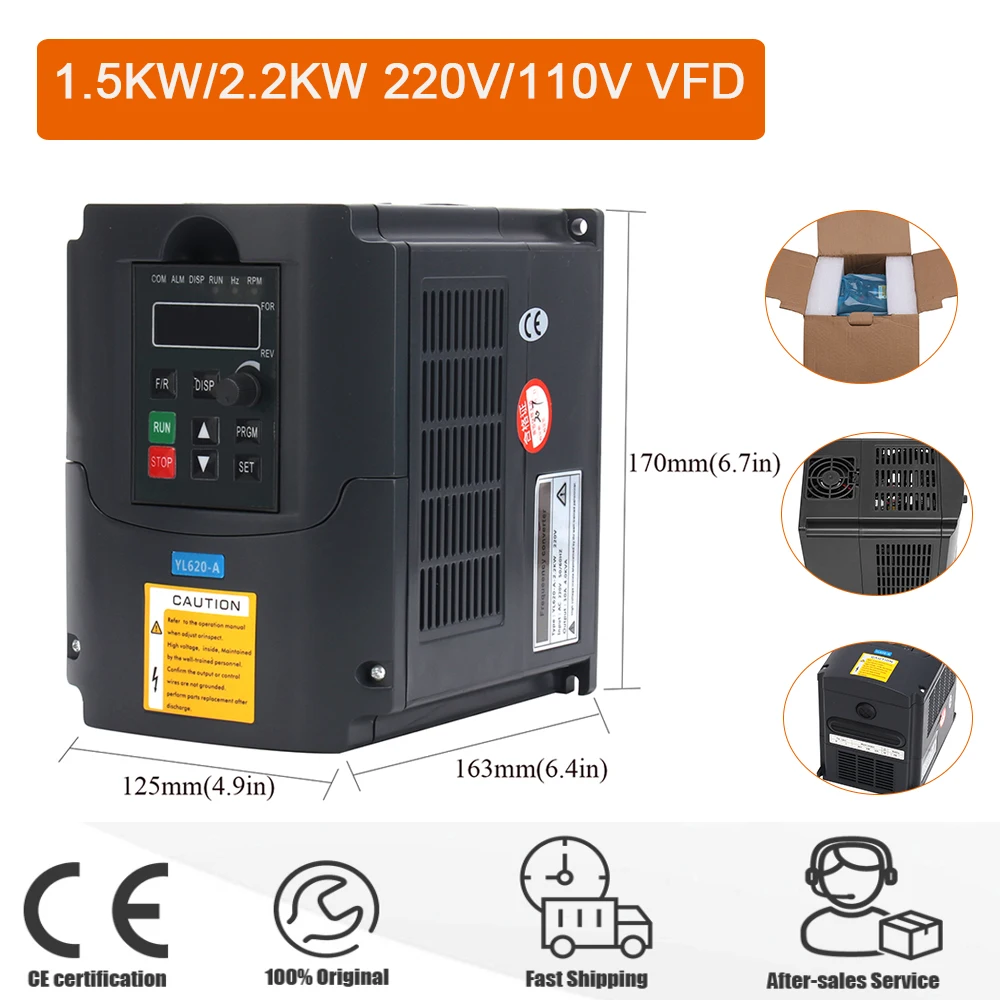

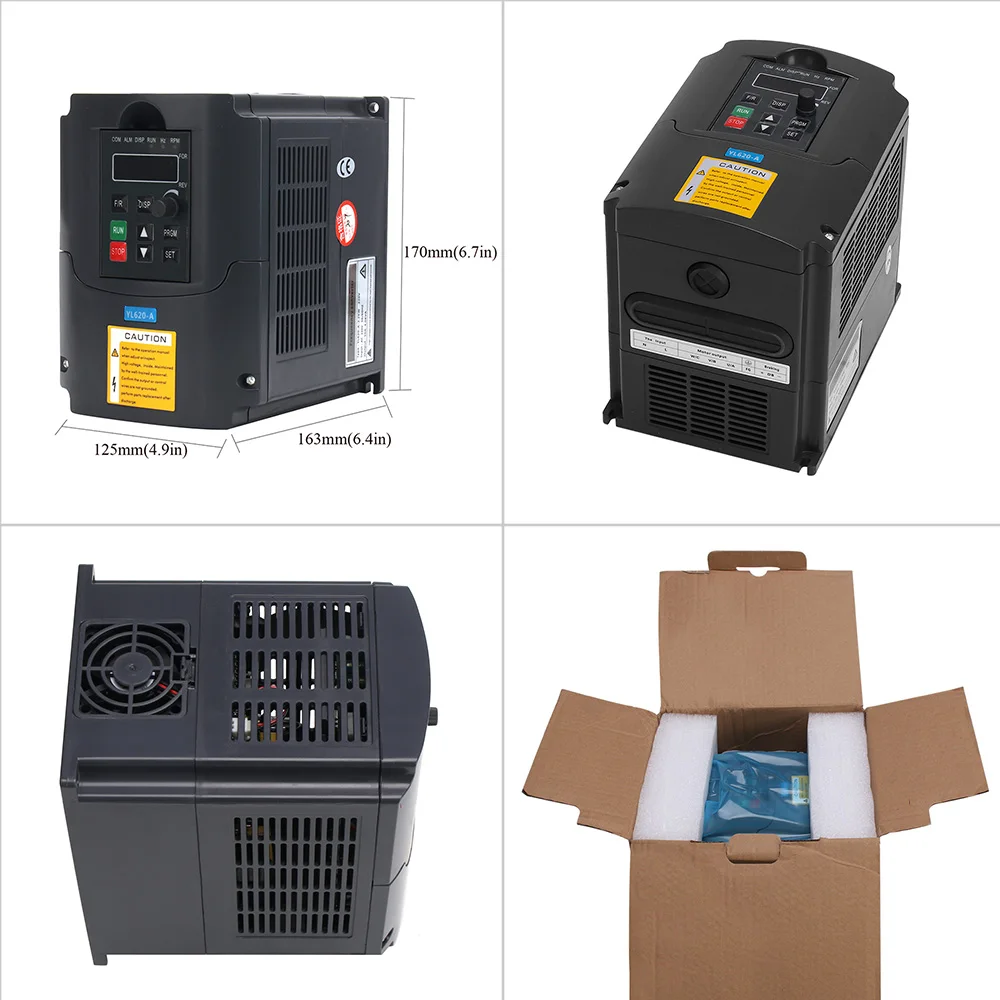

2. Инвертор

Тип: 2.2 кВт/220 В

Вход: 220 В переменного тока/50 Гц

Выход: 0-220VAC 3-фазный

Частота: 0-400 Гц

Параметр Инвертор:

PD005 = 400

PD004 = 400

PD003 = 400

Примечание: Если нет проблем, пожалуйста, не меняйте параметры инвертора.

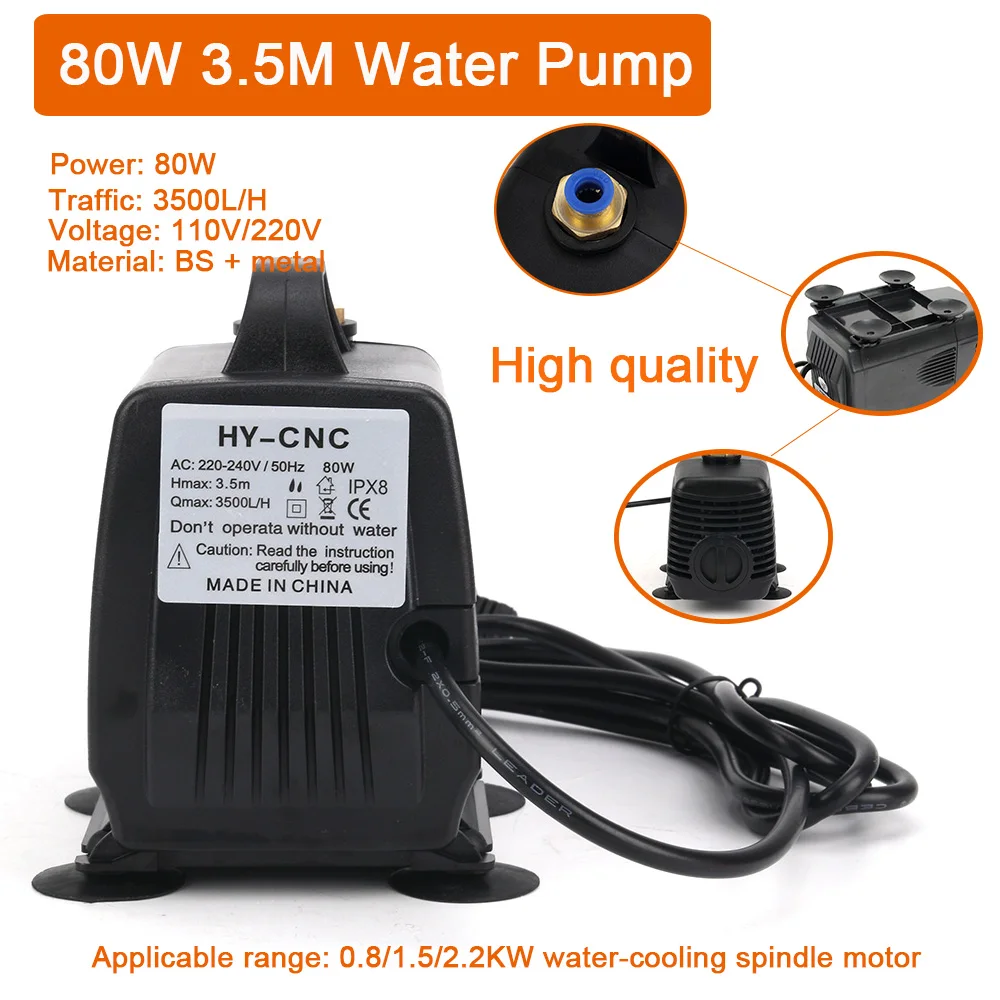

3. Водяной насос

Напряжение переменного тока: 220-240 В/50 Гц

Поток: 3500л/ч

Мощность: 80 Вт

Qmax: 3500л/ч

Структура: одноступенчатый насос

Давление: высокое давление

Не оперируйте без воды.

Внимание: внимательно прочитайте прибор перед использованием!

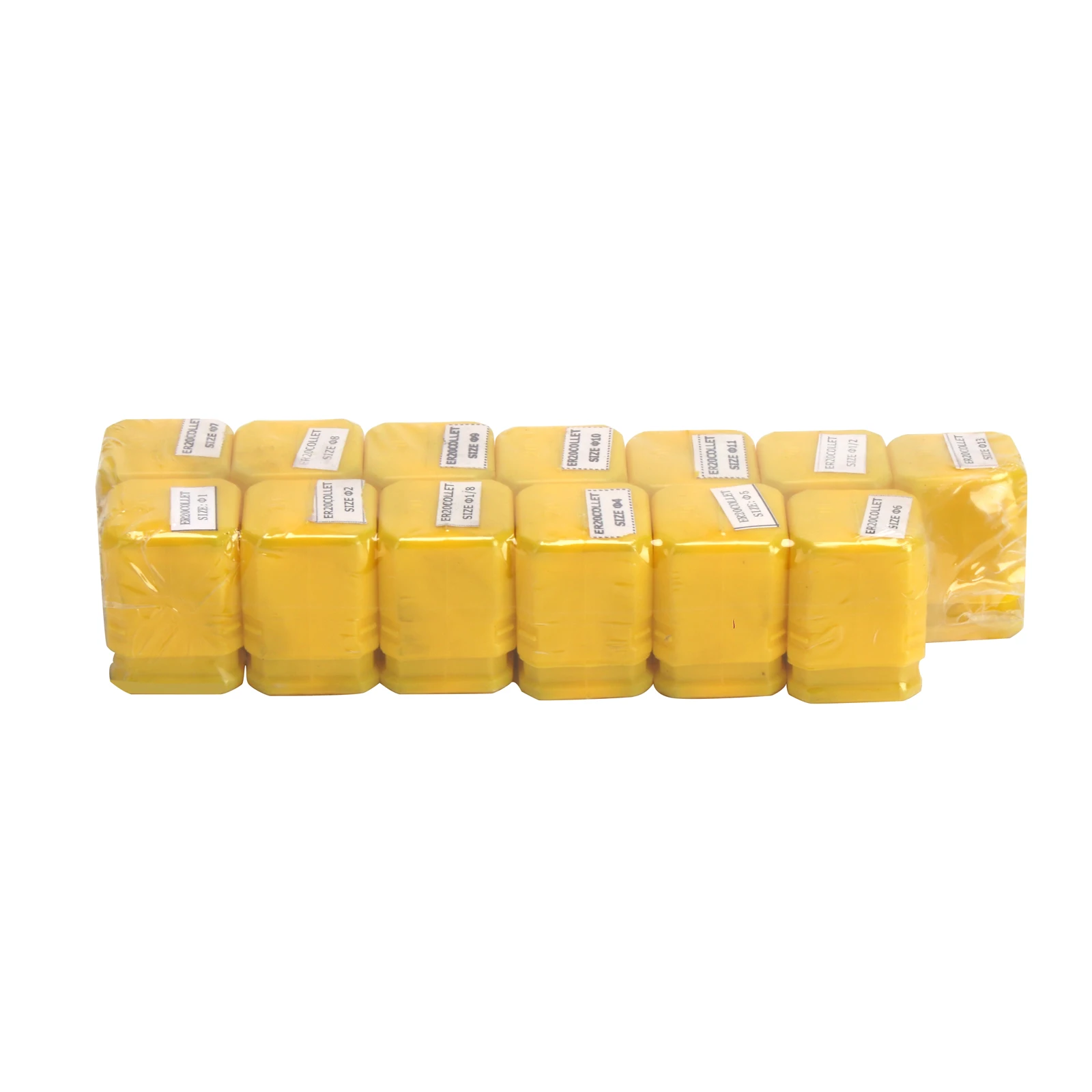

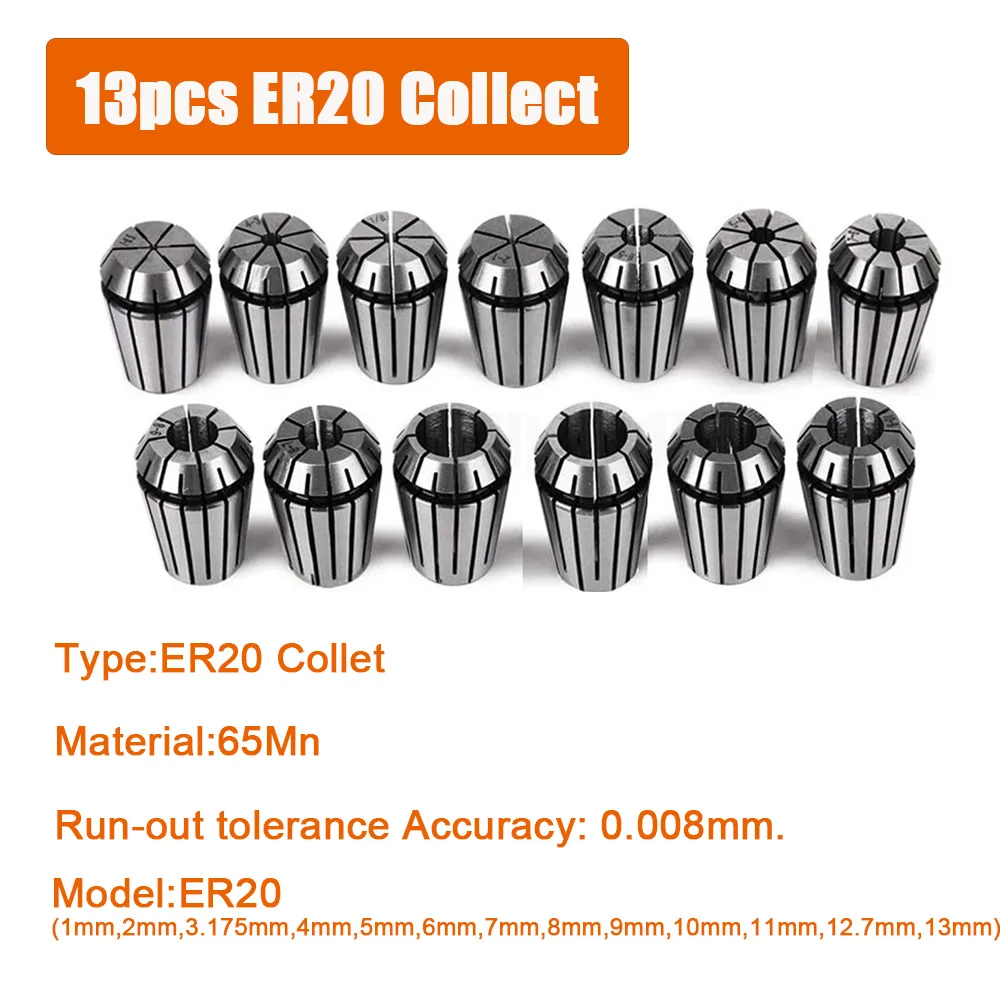

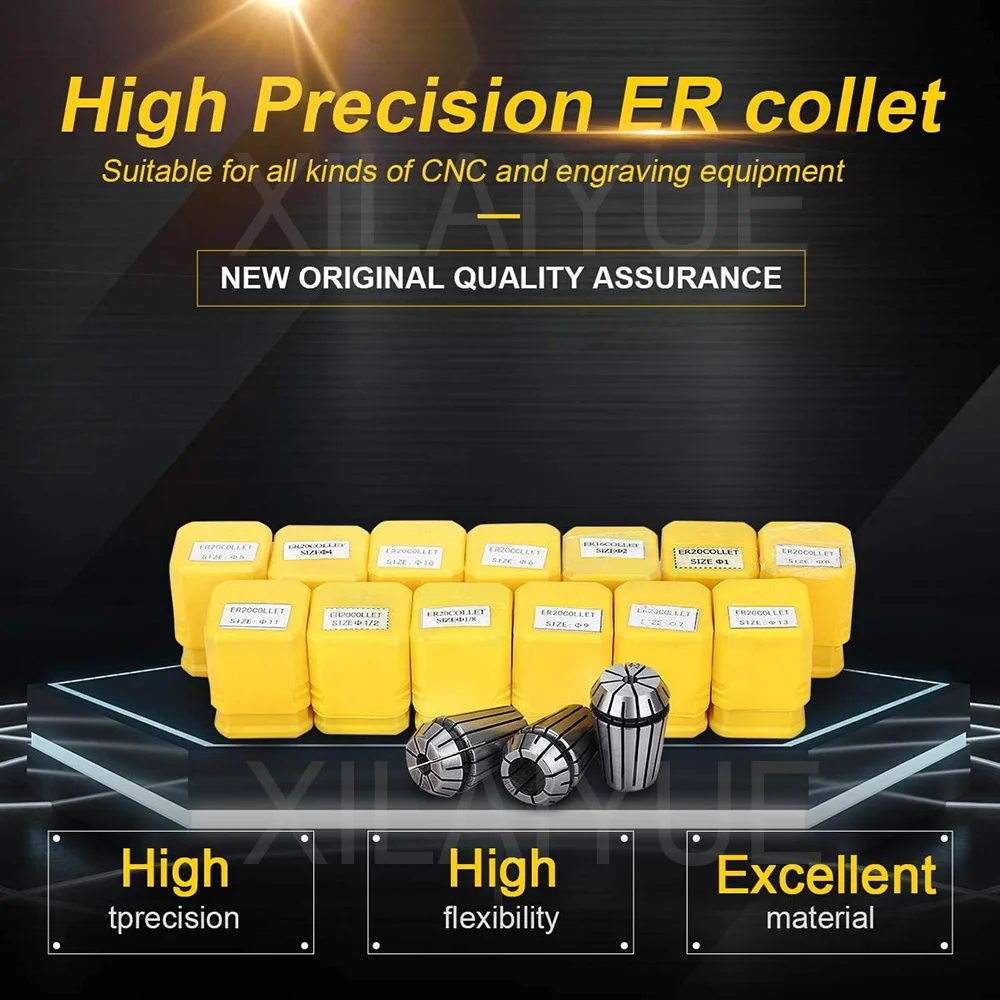

4.ER20 Collet 1 комплект:

Диапазон захвата: от 1 мм до 13 мм (1,2,3.175,4,5,6,7,8,9,10,11,12, 7,13 мм)

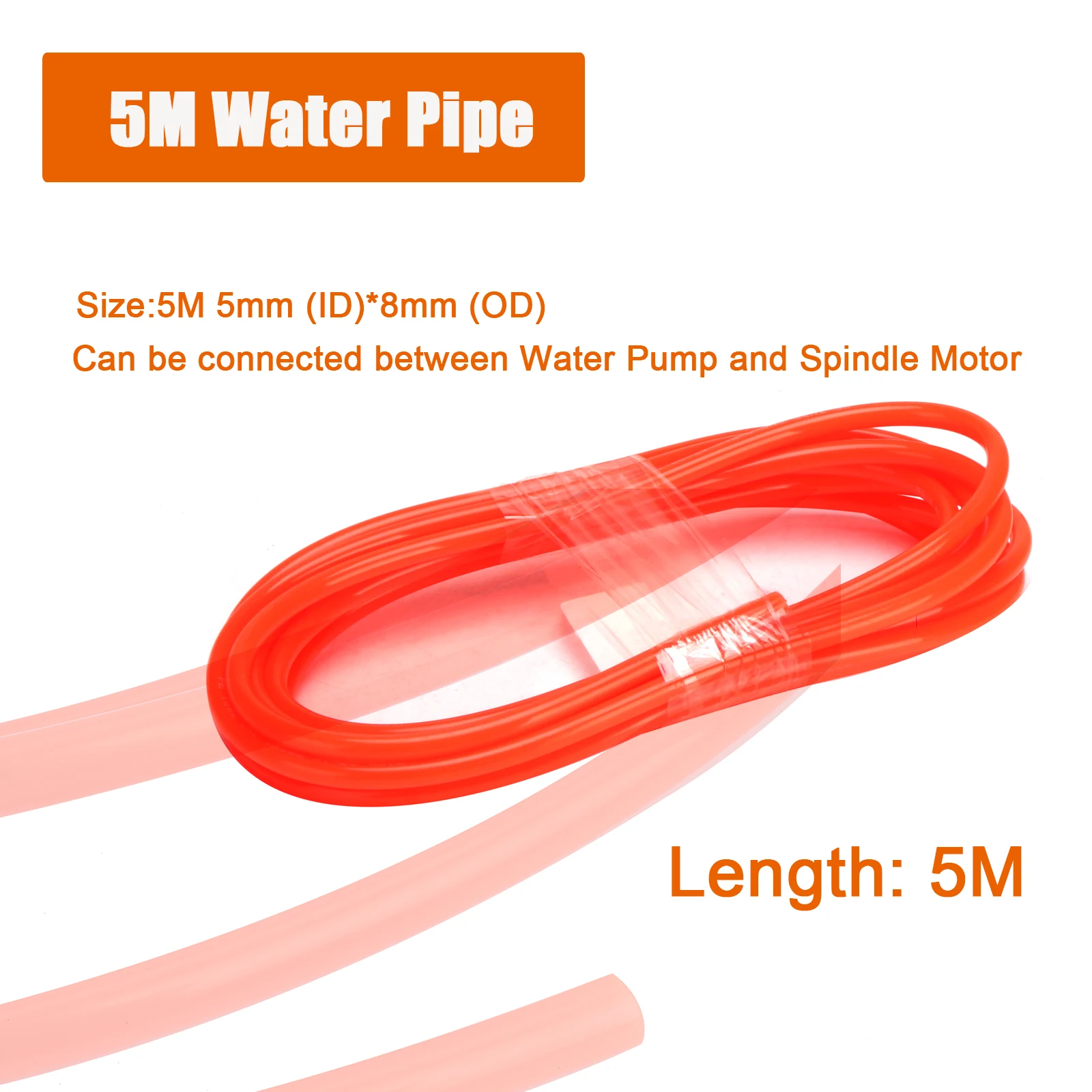

5,5 м водопроводные трубы:

Размер: 5 м 5 мм (ID)* 8 мм (OD)

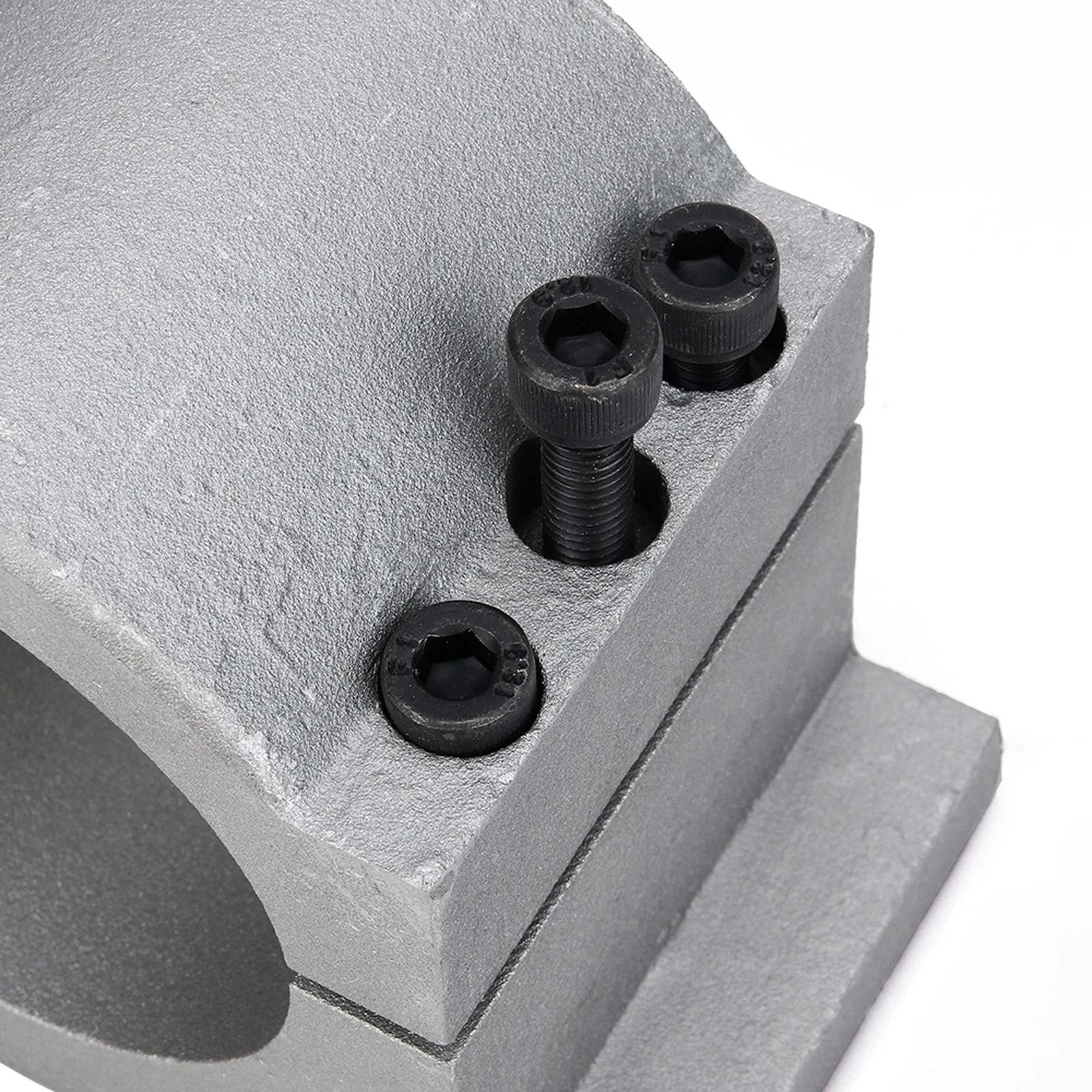

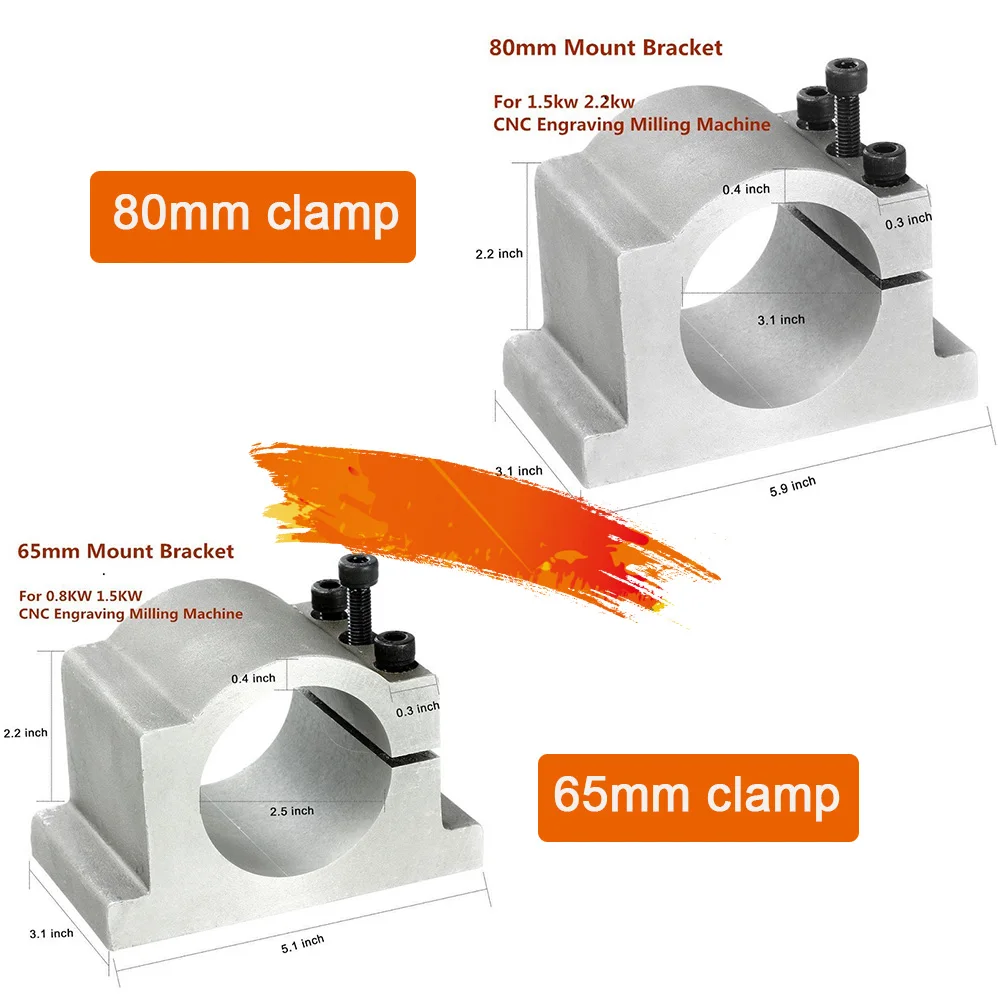

6. Зажим двигателя шпинделя:

Диаметр: 80 мм

Материал: алюминий, Пескоструйный материал

Применение: Деревообрабатывающая промышленность, например, фрезерование и Резка деревянных дверей, производство мебели

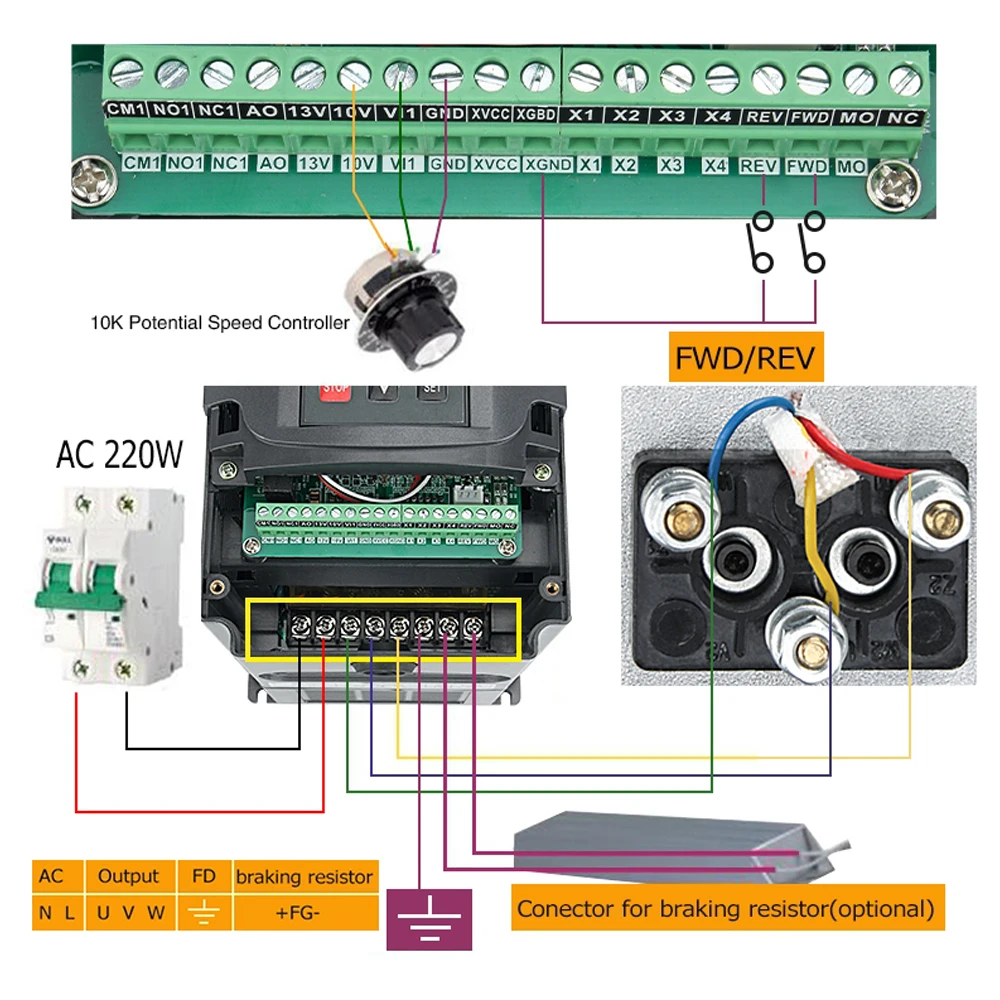

Как подключить:

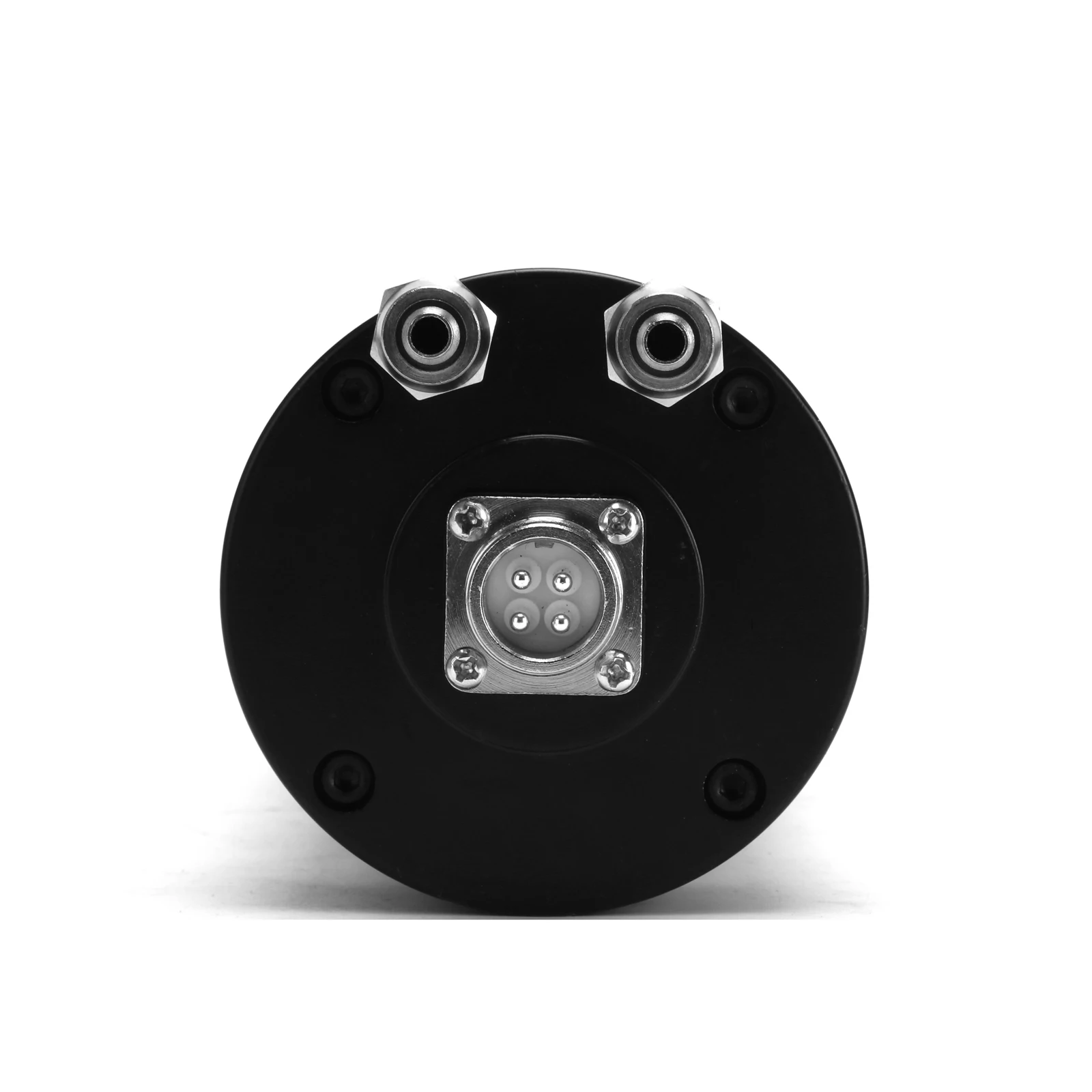

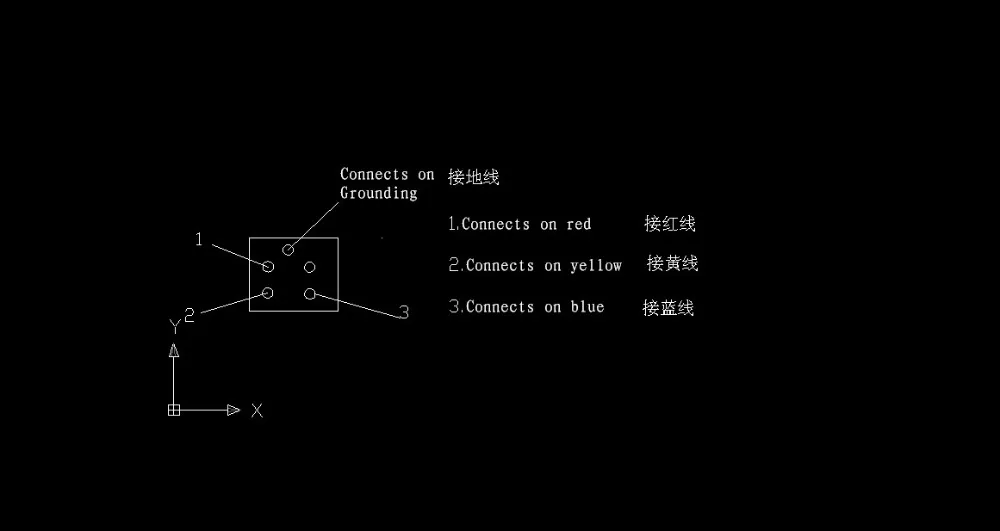

Посылка поставляется с двумя авиационными вилками, просто поместите маленький в шпиндель, затем используйте большой, чтобы закрепить в маленький, вы увидите отмеченный номер (1.2.3.4) на верхней части большой, Pin 1 идет к терминалу U на vfd. Pin 2 переходит к клемме V на vfd. Pin 3 переходит к клемме W на vfd. Штырь 4 является наземным/общим.

Техническое обслуживание и обслуживание шпинделя:

-Шпиндель с водяным охлаждением должен использоваться с водяным насосом. В противном случае шпиндель скоро сломается.

-- Шпиндель переменного тока с инвертором. Мощность инвертора должна быть равна или больше, чем Мощность шпинделя. Перед использованием Установите параметры инвертора, подходящие для шпинделя. В противном случае шпиндель и инвертор сразу сломаются.

-Когда вы используете шпиндель, шум не такой, как всегда, пожалуйста, шпиндель сразу. Вам может потребоваться заменить подшипники шпинделя.

Разница между шпинделем с водяным охлаждением и шпинделем с воздушным охлаждением:

1. Охлаждение разными способами: шпиндель с водяным охлаждением-это использование водного цикла для охлаждения тепла, генерируемого после высокоскоростного вращения шпинделя, шпиндельного двигателя с вентиляторным охлаждением.

2. Шум: двигатель шпинделя с водяным охлаждением в основном не шумит, но двигатель шпинделя с воздушным охлаждением очень громкий.

3. Жизненные аспекты: Шпиндельный двигатель с водяным охлаждением, обратите внимание на техническое обслуживание, часто изменяет воду или использование промышленных водяных охладителей, вентилятор шпинделя с воздушным охлаждением в основном путем продувки ветром тепла, передаваемого в радиатор, для достижения эффекта охлаждения.
