Toybrick TB RK3588X комплект макетной платы Rockchip 8 нм Восьмиядерный Android/Linux 6 топов Npu 8k

1.Введение продукта

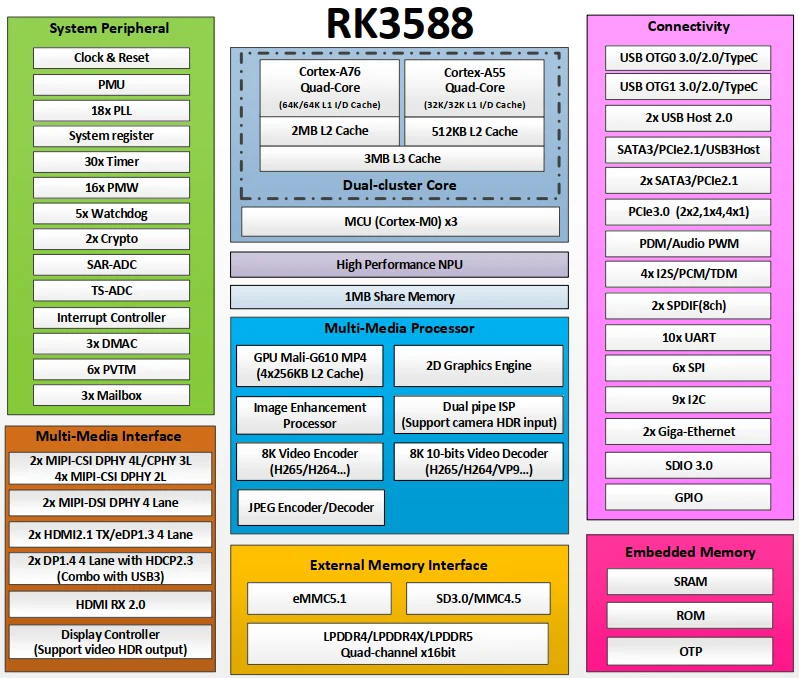

TB-RK3588X использовать новейший флагманский SOC чип Rockchip RK3588. RK3588-это архитектура SoC basedon ARM общего назначения, включающая четырехъядерный Cortex-A76 и четырехъядерный Cortex-A55, G610 MP4 графический процессор и отдельный неоновый процессор, интегрированный независимый 8K видео аппаратный кодировщик и аппаратный декодер. RK3588 поддерживает декодирование и выход до 8K @ 60 кадров в секунду, поддерживает выходной интерфейс HDMI2.1 и поддерживает HDMI RX 4K @ 60 кадров в секунду. Встроенный NPU поддерживает гибридную работу INT4/INT8/INT16/FP16 и вычислительную мощность до 6 топов. Кроме того, с его сильной совместимостью, сетевые модели, основанные на серии рамок, таких как TensorFlow/MXNet/PyTorch/Caffe, могут быть легко преобразованы.

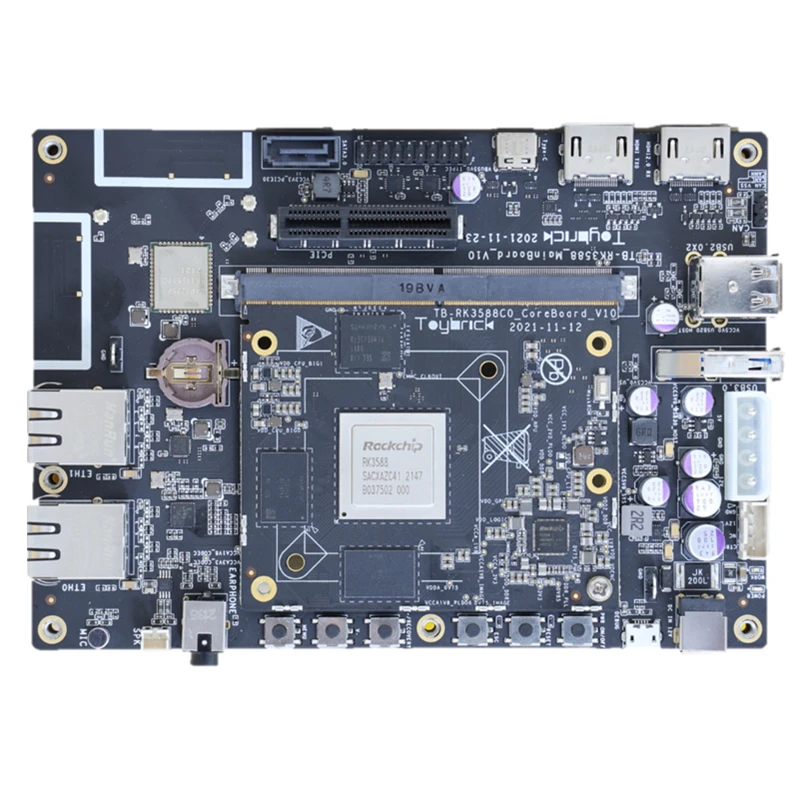

TB-RK3588X принимает дизайн основной платы и материнской платы. Основная плата соединена с материнской платой через стандартный интерфейс SODIMM 314P MXM3.0, который может создать полную промышленную плату развития. TB-RK3588X имеет богатый интерфейс расширения, который максимизирует преимущества высокой производительности RK3588 и может быть непосредственно использован в разработке различных интеллектуальных продуктов для ускорения реализации продукта.

2. Особенности

LОснащен RK3588 высокопроизводительного SOC, объединяющий новые quad-core Cortex-A76 и quad-core Cortex-A55, до 2,4 г.

LВстроенный NPU поддерживает гибридную работу INT4/INT8/INT16/FP16 и вычислительную мощность до 6 топов.

LМощные возможности кодирования и декодирования, до 8K @ 60 кадров в секунду.

LБогатые типы интерфейсов для удовлетворения потребностей развития промышленного приложения.

3. Спецификация

Спецификация Coreboardspecification

SOC:Rockchip RK3588ЦП:Четырехъядерный Cortex-A76 и четырехъядерный Cortex-A55

Графический процессор: 1.Mali-G610 2. Поддержка OpenGL ES3.2/OpenCL2.2/Vulkan1.1 3. Embedhighperformance 2d, оборудование для ускорения 3D

ВПУ:

Видео декодер
• H.265/AVS2/VP9, 8 бит/10 бит, 8K @ 60 кадров в секунду
• H.264/AV1, 8 бит/10 бит, 8K @ 30 кадров в секунду
• Мульти-Декодер каналов параллельно для меньшего разрешения (4K/1080p/720p и т. Д.)
Видеокодер
• H.265/H.264, 8K @ 30 кадров в секунду
• Мульти-кодировщик каналов параллельно для меньшего разрешения (1080p/720p и т. Д.)
Мути-формат видео декодер
• 1080P @ 60fps видео декодер для VP8/AVS1/AVS1 +/MPEG-4

NPU: Поддержка 6,0 T вычислительной способностью, Поддержка NT4/INT8/INT16/FP16hybrid операции

Память: 4 ГБ/8 ГБ/16 ГБПамять: 32 ГБ

DC IN:12V/3A Системы: Android, Linux

Печатная плата: 8-из шельфового пласта дизайн основной плате Размеры: 82 мм × 70 мм Интерфейс Тип: SODIMM 314P(MXM 3,0)

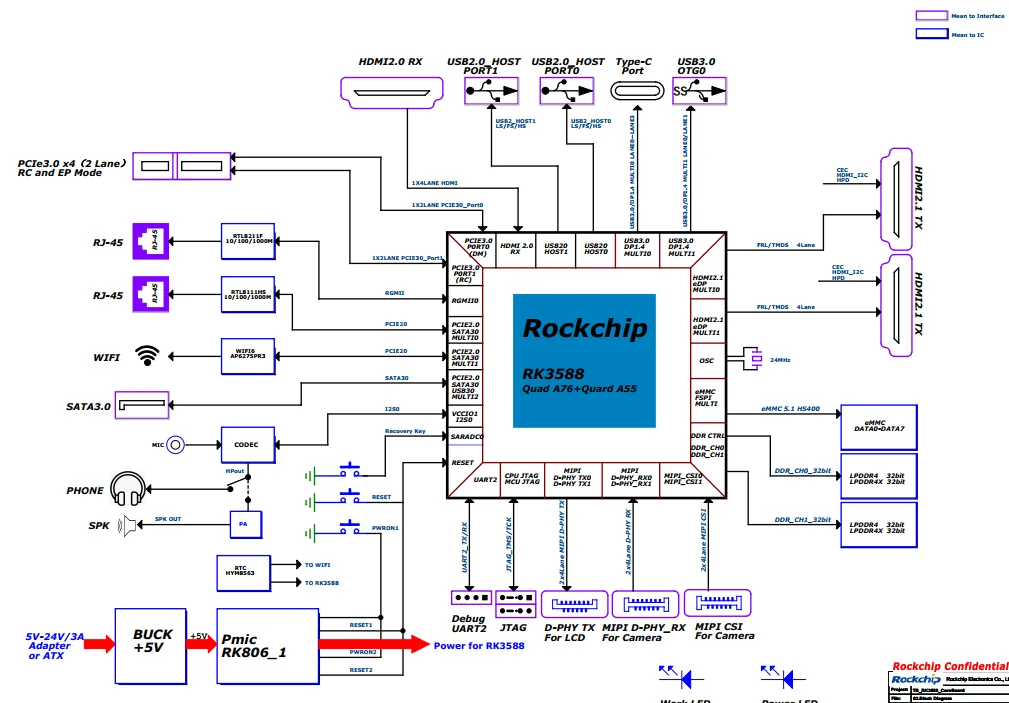

Mainboardspecification

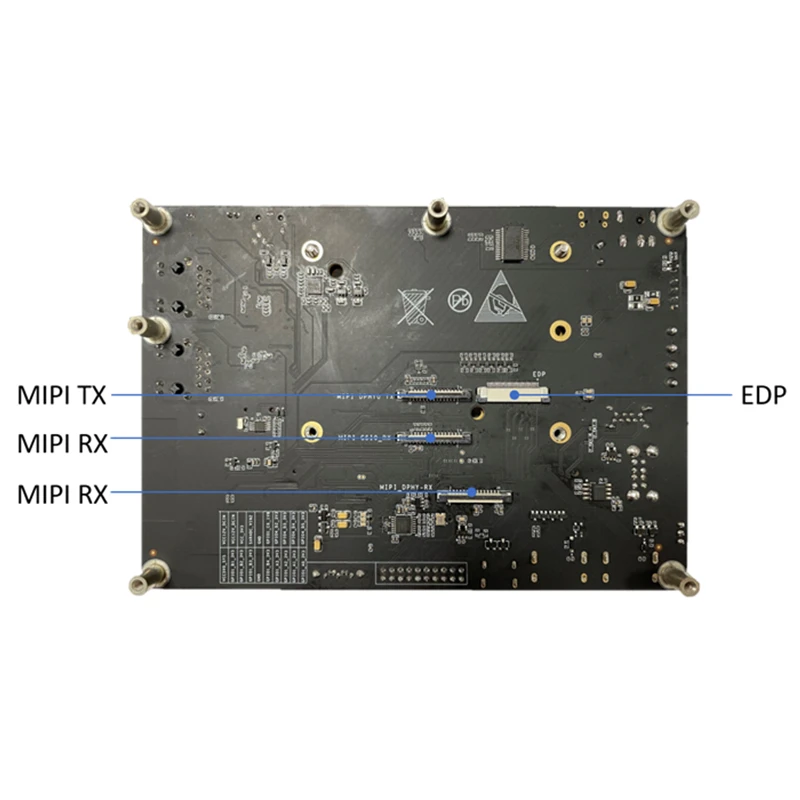

Дисплей:

1x HDMI2.0(Type-A), выход до 8K/60fps

1x MIPI, до 4k @ 60 кадров в секунду

1x eDP, до 4k @ 60 кадров в секунду

1x DP, до 8k @ 30FP

1x HDMI in, до 4k @ 60fps

Аудио:

1x HDMI вход
1x динамик
1x наушники
1x микрофон

Ethernet:2x GMAC(10/100/1000M) Беспроводной: SDIO, поддержка WIFI6 5G/2.5G,BT4.2

Камера:2x MIPI-CSI0, 2x4-лейн/2x2x2-lane@2.5Gbps/Лейн

USB:

2x хост USB2.0, Type-A

1 хост USB3.0, Type-A

1x USB3.0 OTG

SATA:1x разъем SATA3.0PCIe:1x 2 полосы PCIe3.0Может:1x CAN2.0B

Кнопка:

1x Vol-

1 × меню

1x сброс

1x включение/выключение питания

1x восстановление

1x ESC

Отладка: 1x отладка (micro USB) RTC:1x RTC

Расширительный интерфейс:

20Pin расширение interfaceвключают:

1x ADC

13x GPIO (может быть повторно использован как I2C/UART/SPI/PWM/Can)

3x VCC (12V, 3,3 V, 5V)

Материнская плата PCB Размер: 160 мм × 113 мм PCB: печатная плата 6 слоев PCB дизайна
