Характеристики
Печатная плата усилителя мощности PCB 250W Mono Sound Amp 2SC2922 2SA1216 TL071 TL081 транзисторы DIY |
История изменения цены
*Текущая стоимость 605.91 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 768.84 руб. | 783.80 руб. | 775.5 руб. |
| Jan-18-2026 | 623.94 руб. | 635.54 руб. | 629 руб. |
| Dec-18-2025 | 756.77 руб. | 771.88 руб. | 763.5 руб. |
| Nov-18-2025 | 750.3 руб. | 765.88 руб. | 757.5 руб. |
| Oct-18-2025 | 599.27 руб. | 611.33 руб. | 605 руб. |
| Sep-18-2025 | 738.54 руб. | 753.51 руб. | 745.5 руб. |
| Aug-18-2025 | 732.16 руб. | 747.89 руб. | 739.5 руб. |
| Jul-18-2025 | 726.84 руб. | 741.66 руб. | 733.5 руб. |
Описание товара

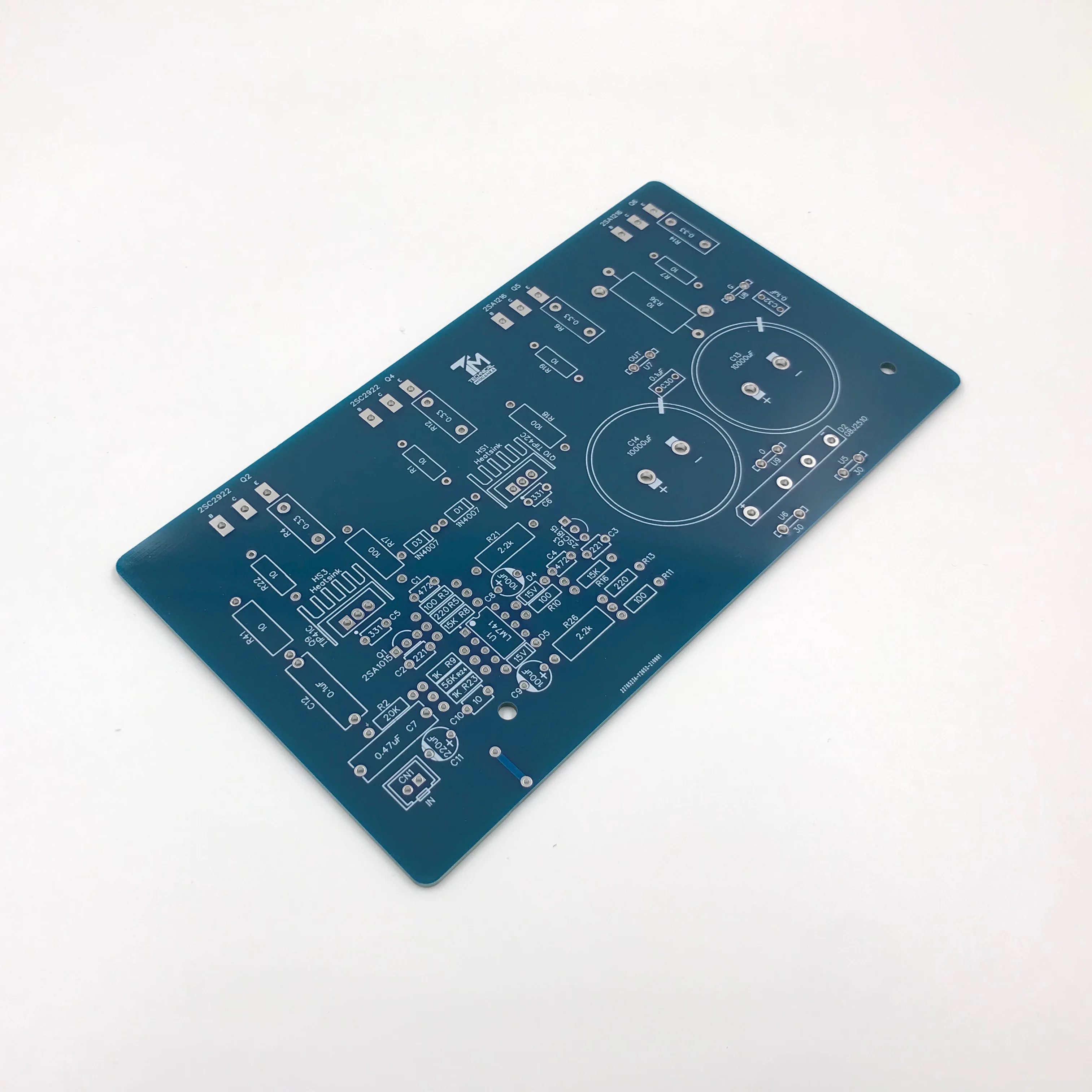

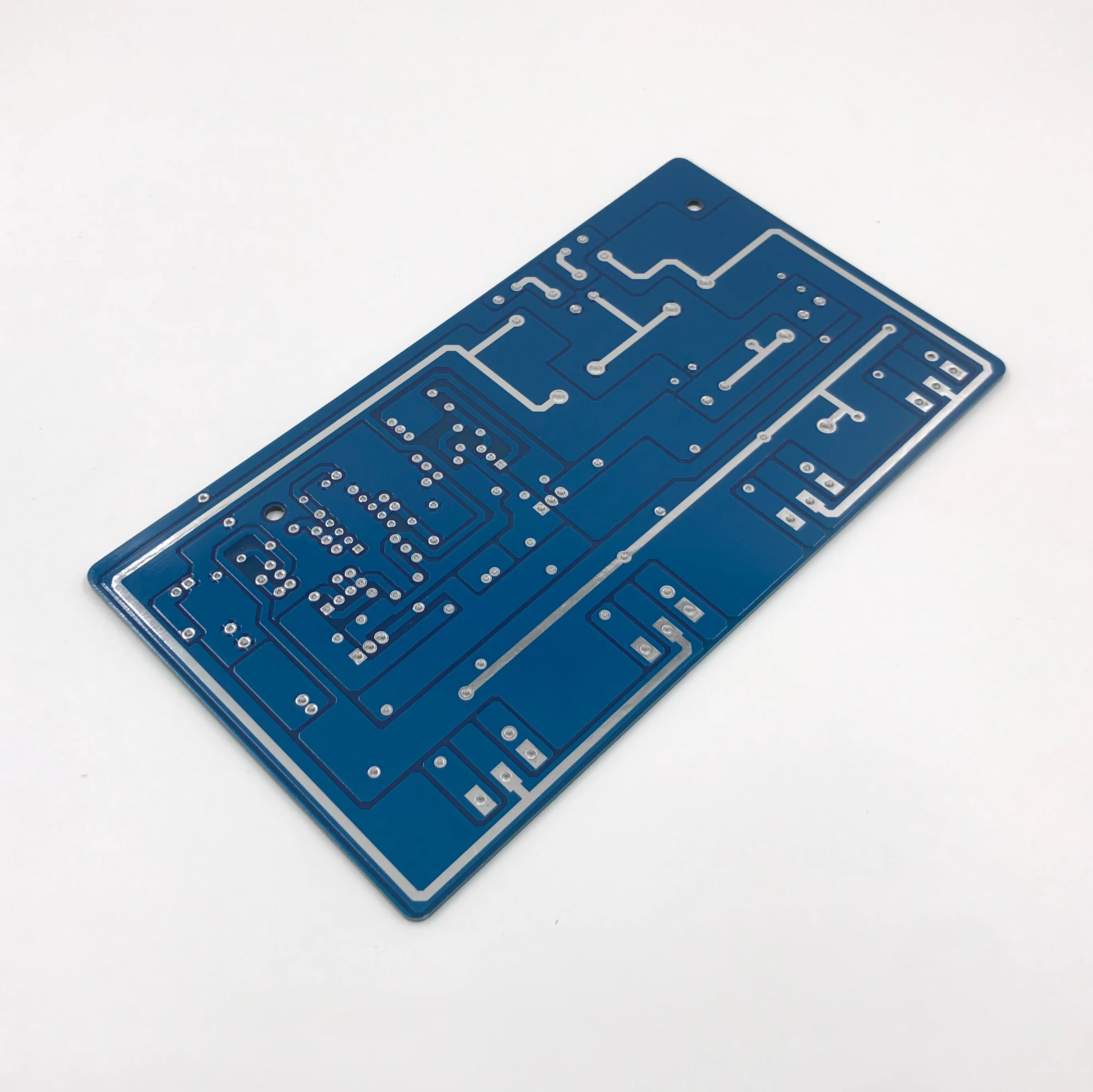

Усилитель мощности печатная плата 250 Вт моно звуковой усилитель 2SC2922 2SA1216 TL071 TL081 транзисторы DIY
Продукт является пустой печатной платой. На этой печатной плате нет компонентов.
Особенности печатной платы:
-2 Слои печатной платы
-Материал: FR-4,
-Толщина меди: 1 унций
-Поверхность печатной платы: HASL с свинцом
-Цвет: красный
-Размеры: 153x85,20x1,6 мм
Супер качество PCB. Припой устойчив к коррозии. Качество пайки очень важно в аудио и высокочастотных схемах. Благодаря качественной отделке свинца на прокладках на печатной плате процесс пайки является высоким качеством. Качество печатной платы значительно повышает производительность работы таких схем.
* UA741 IC был использован дизайнером на этапе ввода этой схемы усилителя.
* Но вы также можете использовать TL081 или TL071 IC вместо UA741 IC, и вы можете использовать 2SC5200 и 2SA1943 транзисторы вместо 2SC2922 и 2SA1216 транзисторов.
* Источник питания:-для получения лучшей производительности этого усилителя, вы должны использовать трансформатор 30-0-30V до 40-0-40V 5A-8A.
Компоненты:
1. 1 × UA741/ TL071 IC.
2. 1 × 2SC2922/ 2SC5200 транзистор.
3. 1 × 2SA1216/ 2SA1943 транзистор.
4. 1 × TIP41C транзистор.
5. 1 × TIP42C транзистор.
6. 1 × C1815 транзистор.
7. 1 × A1015 транзистор.
8. 2 × 1 кОм резистор 1/4 Вт.
9. 2 × 15KΩ резистор 1/4 Вт.
10. 2 × 220Ω резистор 1/4 Вт.
11. 3 × 100Ω резистор 1/4 Вт.
12. 1 × 56KΩ резистор 1/4 Вт.
13. 1 × 20K-22KΩ резистор 1/4 Вт.
14. 2 × 10 Ω резистор 1/2 Вт.
15. 2 × 100Ω резистор 1 Вт.
16. 1 × резистор 10 Ω 1 Вт.
17. 1 × 10 Ω резистор 2 Вт.
18. 2 × 2.2kΩ резистор 1 Вт.
19. 4 × резистор 0,33 Ω 5 Вт.
20. 1 × 5uH катушки (1,2 мм/18 калибра медной проволоки)
21. 1 × 10pF (10) конденсатор с алюминиевой крышкой, 100V.
22. 2 × 220pF (221) конденсатор с алюминиевой крышкой, 100V.
23. 2 × 0,0047 мкФ (472) конденсатор с алюминиевой крышкой, 100V.
24. 2 × 330pF (331) конденсатор с алюминиевой крышкой, 100V.
25. 1 × 0,47 мкФ (474) конденсатор с алюминиевой крышкой, 100V.
26. 1 × 0,1 мкФ (104) конденсатор с алюминиевой крышкой, 250V.
27. 2 × 100 мкФ конденсатор с алюминиевой крышкой, 50/63V.
28. 1 × 220 мкФ конденсатор, алюминиевая крышка, 25В.
29. 2 × 10000 мкФ конденсатор 63 В.
30. 2 × 1N4007 диод.
31. 2 × 15 в Диод Зенера.
32. 5 × 6,3mm Вертикальная клемма на печатную плату.
33. 1 × 2,54 мм разъем.
34. 1 × 8 pin IC базовой.
35. 1 × 100k потенциометр с одним поворотом.
36. 1 × GBJ2510 мостовой выпрямитель.
Вы можете получить доступ к установке цепи, коносамента материалов, схемы и все технические детали в видео.
