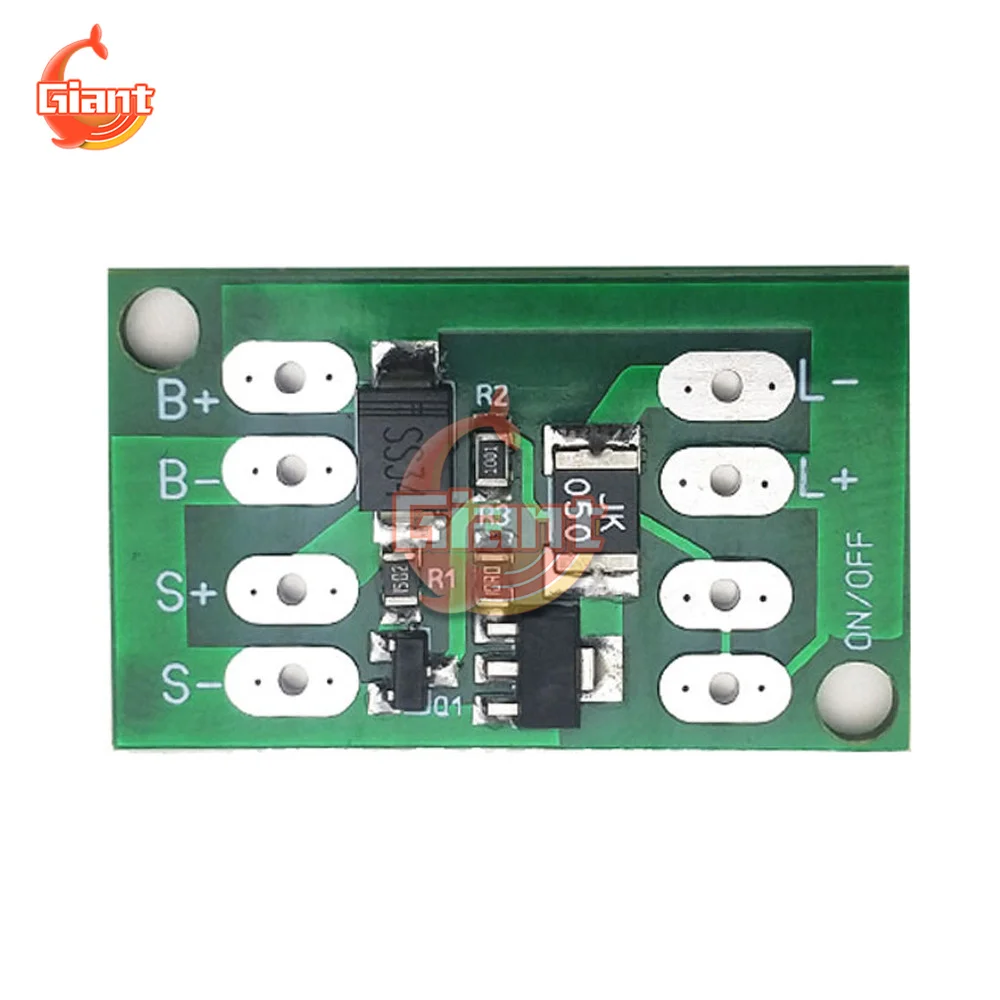

Универсальный регулятором солнечного заряда Управление; Светильник Управление Цепь выключателя литий Батарея зарядная плата DIY двор небольшой уличный фонарь

Пункт продажи товара:

1. Использование высококачественных материалов, качество гарантировано

2. Фотоэлектрическая Солнечная зарядка и разрядка автоматический переключатель управления, подходит для различных напряжений батареи

3. Простой и портативный в использовании

4. Заряжайте в течение дня, автоматически включайте светильник в темное время суток и автоматически выключайте светильник, когда он яркий

5. Низкомощный контроллер подходит для солнечных садовых огней, газонных огней, красочных струнных огней, небольших уличных фонарей и т. д.

Особенности:

Зарядка в дневное время, автоматическое включение света в ночное время и автоматическое выключение света на рассвете, выходное напряжение-это выходное напряжение, когда аккумулятор не имеет напряжения. Схема контролирует выход, обнаруживая изменение напряжения солнечной панели, без необходимости в фоточувствительных элементах; Она подходит для различных батарей.

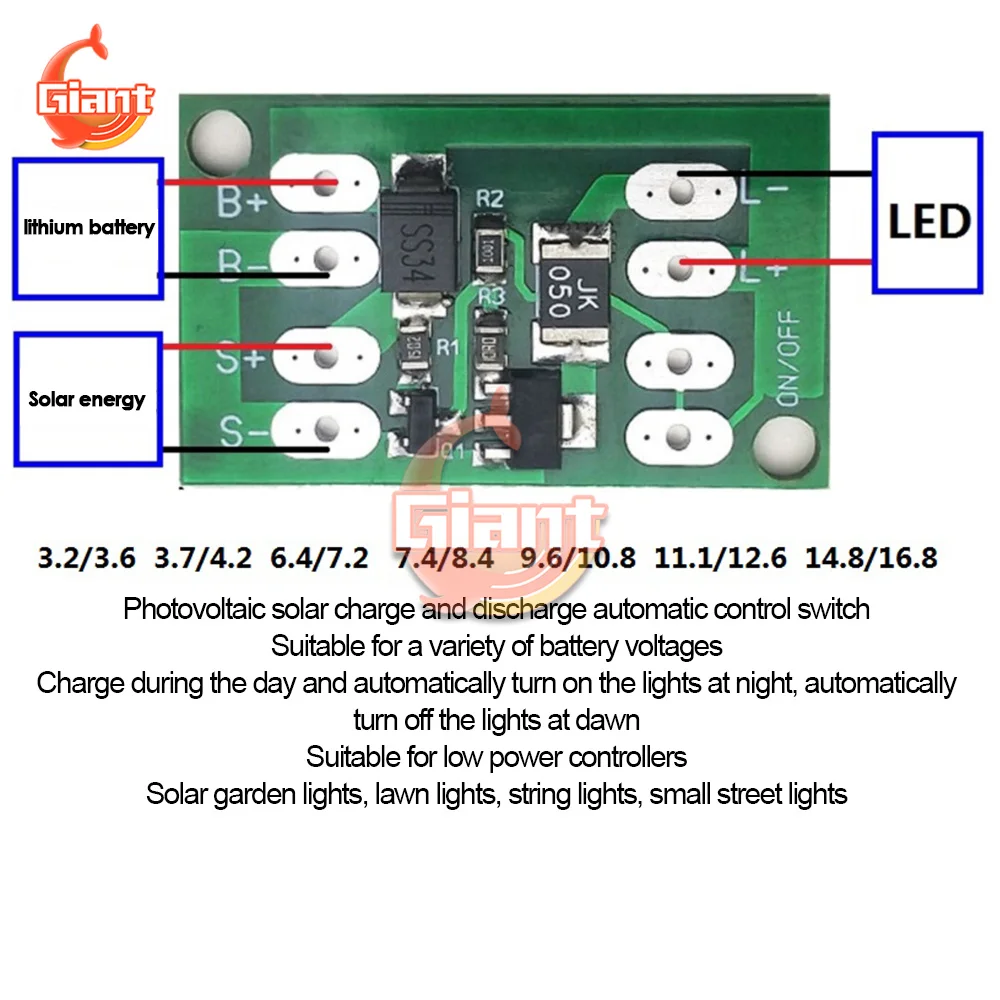

Способ подключения:

1.B + B-подключенный литиевый аккумулятор

2. S + S-подключение к солнечной панели

3. L + L-выход

Последовательность проводов:

1: Подключите литиевый аккумулятор, аккумулятор должен иметь соответствующую защитную панель

2: Подключитесь к светодиодный, литиевая батарея имеет питание и светодиодный свет

3: подключение к солнечной панели. В это время солнечная панель освещается светильник, светодиодный индикатор выключен, и светодиодный светильник включен.

Переключатель может быть установлен, если он должен быть выключен ночью или интерфейс SW переключателя был предназначен для транспортировки и хранения.

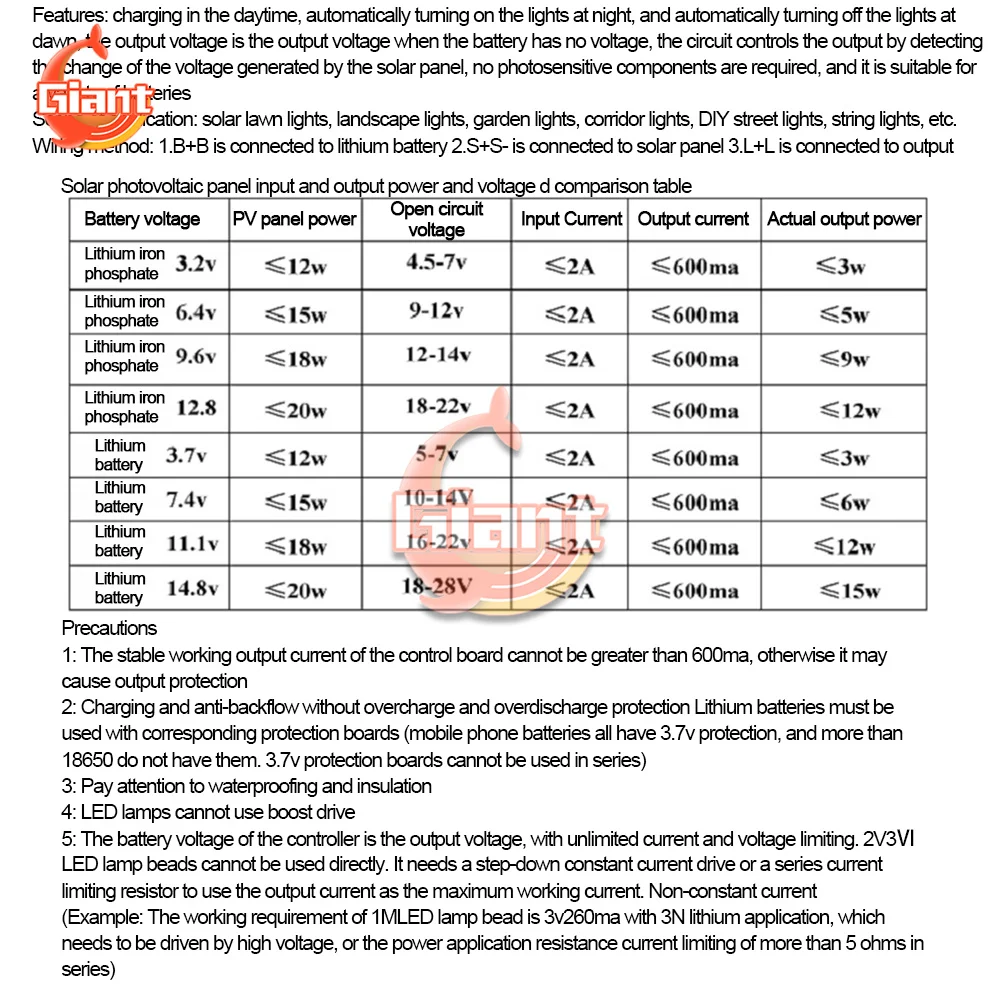

Меры предосторожности:

1: Стабильный Рабочий выходной ток платы управления не может быть больше 600 мА, в противном случае это может привести к выходной защите

2: Одновременная зарядка и анти-обратного без защита от перезаряда и переразряда литиевые батареи должны использоваться с соответствующей защиты доски (Мобильный телефон батареи у всех 3,7 в защиты, и более 18650 не у них. 3,7 v советов по защите не могут быть использованы в серии)

3: обратите внимание на гидроизоляцию и изоляцию

4: светодиодный фонарь не может использоваться

5: Напряжение батареи Регулятор выходного напряжения, неограниченное количество тока и напряжения с ограничением потока воды 2V 3V светодиодный лампы не может быть использован для Прямая поставка от производителя он должен управляться пошаговым постоянным током или серийным ограничительным резистором, а выходной ток-максимальным рабочим током, а не постоянным током

Специальное примечание:

1: выходная мощность-это Фактическая мощность, пожалуйста, подтвердите фактическое энергопотребление нагрузки перед использованием

2: прямой доступ к 3 в светодиодный индикатор может повредить контроллер или светодиодный

3: аккумулятор должен быть оснащен защитной пластиной, а напряжение батареи должно соответствовать напряжению открытого замыкания солнечной панели

Посылка:

Схема переключателя управления на солнечной батарее * 1
