Версии W5500 оборудование для сетевого модуля Ethernet от SPI до LAN/ TCP / IP 51/STM32 программа

Версии W5500 оборудование для сетевого модуля Ethernet от SPI до LAN/ TCP / IP 51/STM32 программа

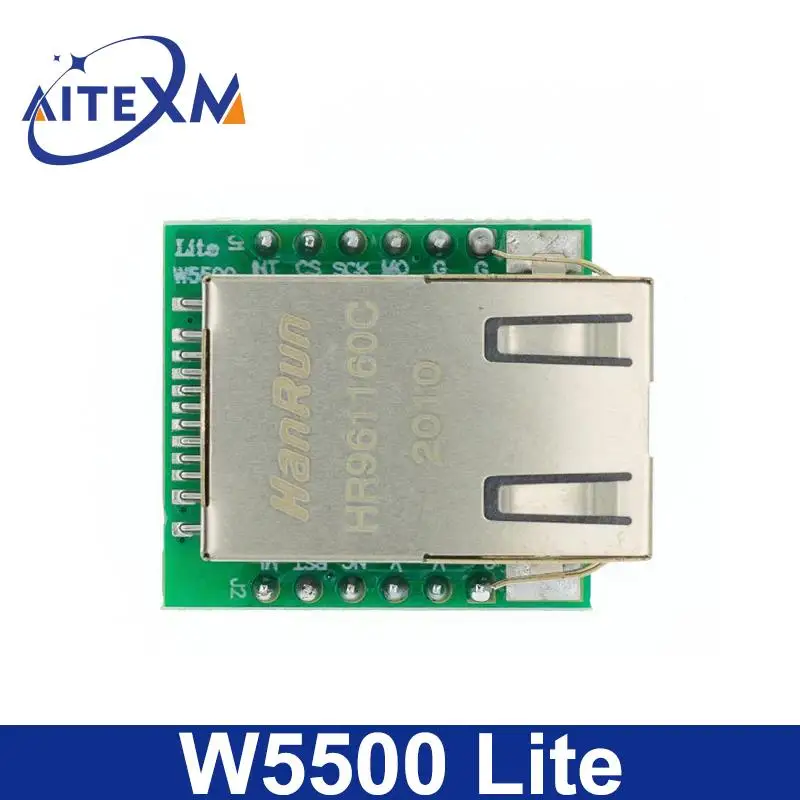

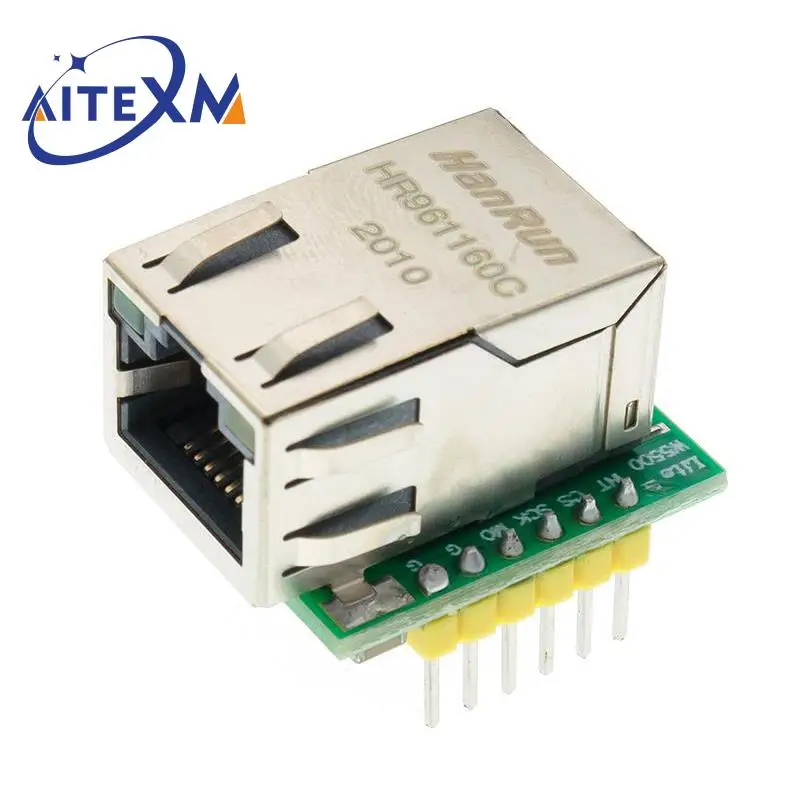

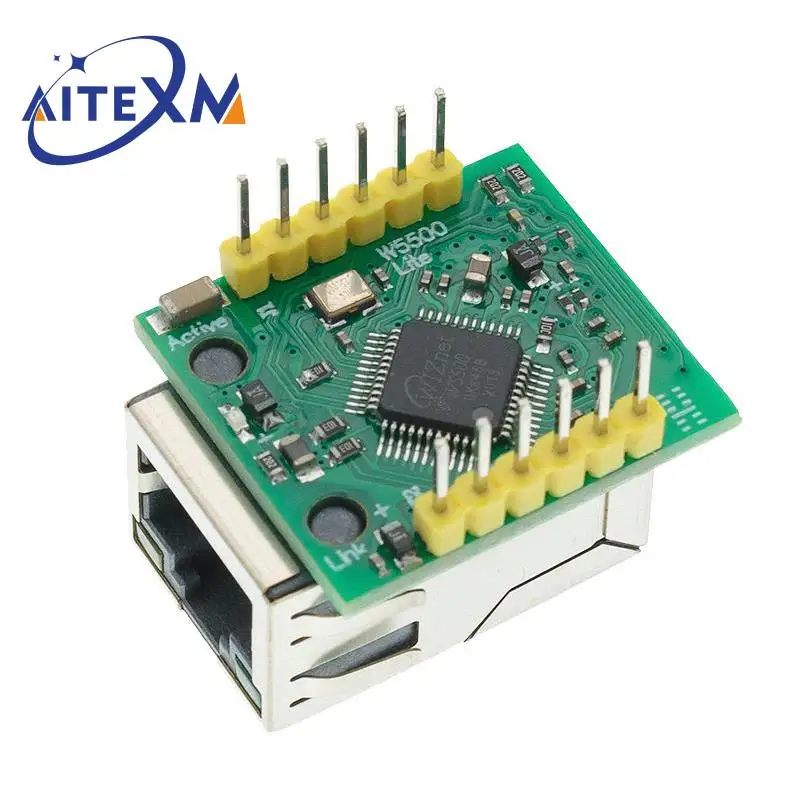

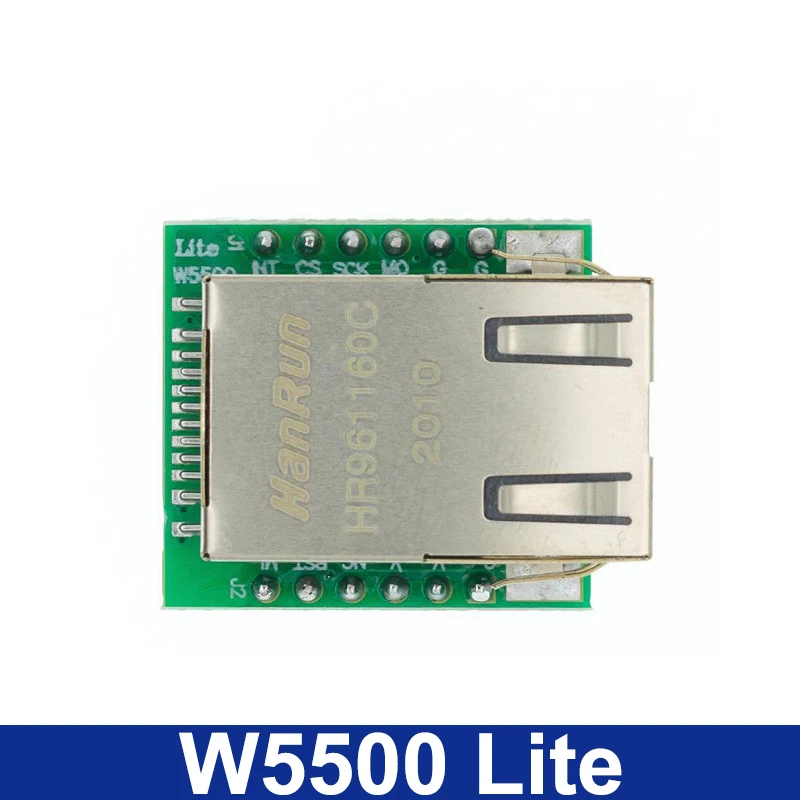

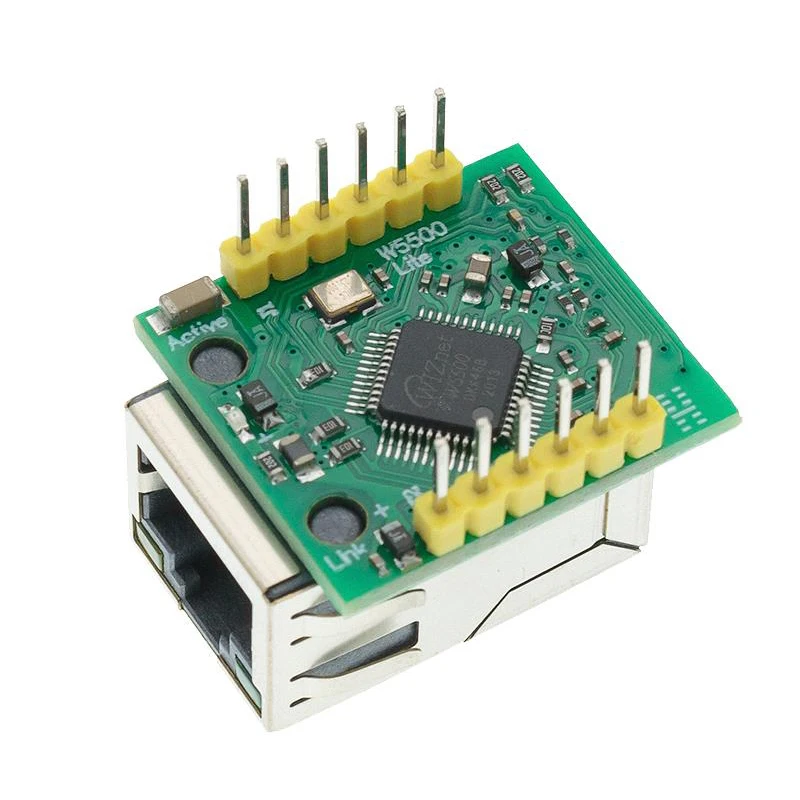

USR-ES1 W5500

Режим питания: внешний источник питания 3,3 В, ток должен быть более 200 мА;

Интерфейс управления: уровень TTL, интерфейс SPI 3,3 В;

Размер печатной платы: 23*25 мм;

Механические Размеры: 28,5*23*24;

USR-ES1-это модуль Ethernet интерфейса SPI, интерфейс имеет уровень TTL 3,3 В, напряжение источника питания + 3,3 В, убедитесь, что ток не менее 200 мА, напряжение постоянное и стабильное + 3,3 В.

• Высокоскоростной интерфейс SPI 80 МГц
• Аппаратно-TCPIP-протокол стека встроен пользователем, почти не разбираясь в сложных сетевых протоколах
• Поддерживает до 8 розеток
• Поддержка протоколов TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• Интеграция канальных уровней данных, физический уровень
• Поддержка пробуждения
• Поддержка высокоскоростного последовательного периферийного интерфейса (модель SPI 0, 3)
• Внутренний буфер приема байт 32K
• Встроенный физический уровень Ethernet 10BaseT/100BaseTX (PHY)
• Поддержка автоматического согласования (полнодуплексный или полудуплексный на основе 10/100)
• Не поддерживает патч IP
• Рабочее напряжение 3,3 В, сигнал напряжения ввода/вывода и 5 В
• Светодиодный дисплей (полнодуплексный или полудуплексный, сетевое подключение, скорость сети, активный)
• Пакет штырькового типа Сверхмаленький, удобный для встроенных приложений
• Применение проекта образца C

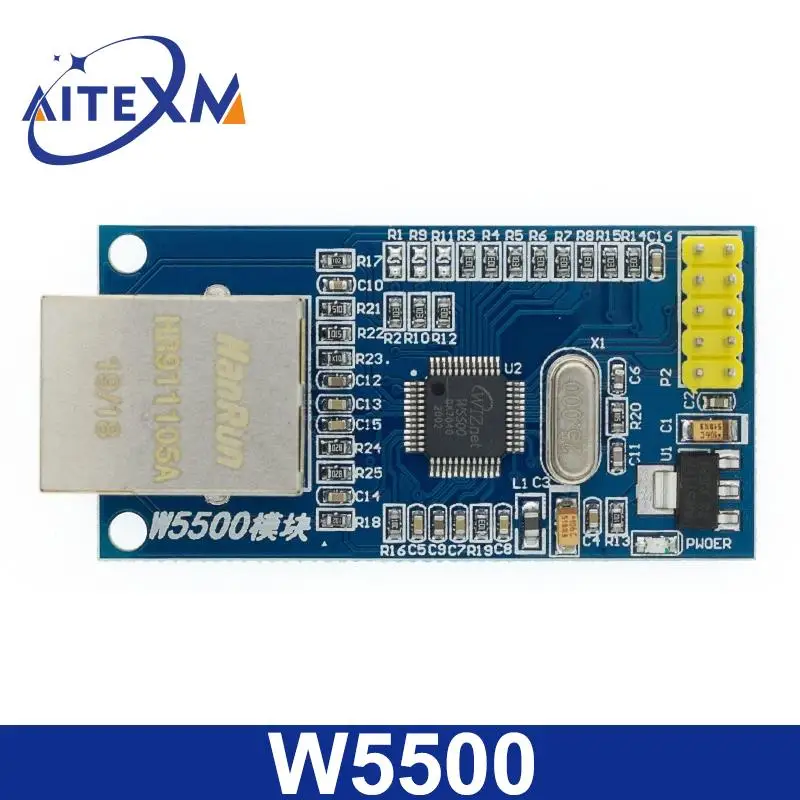

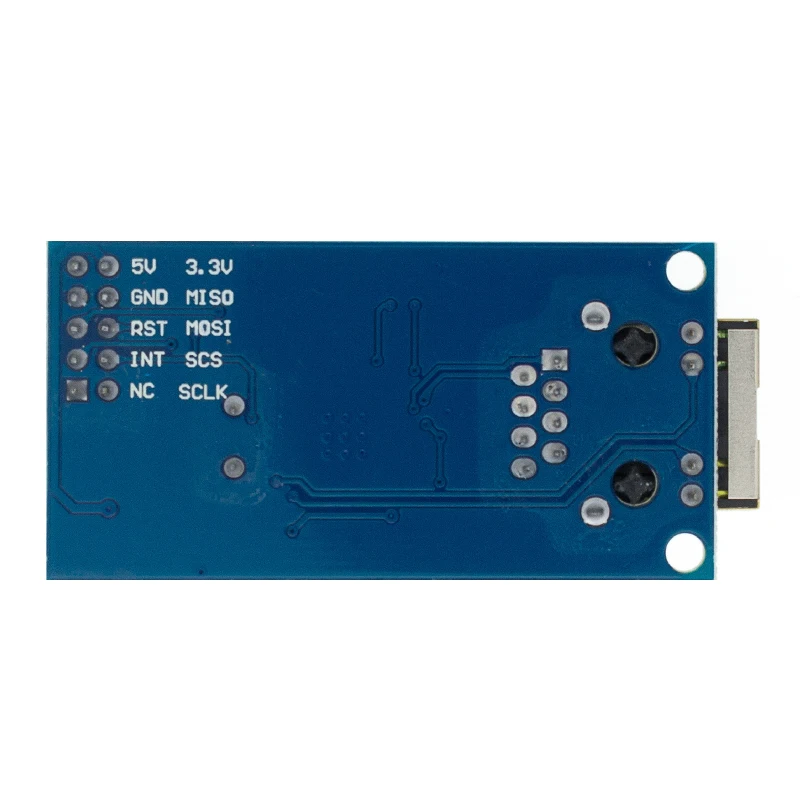

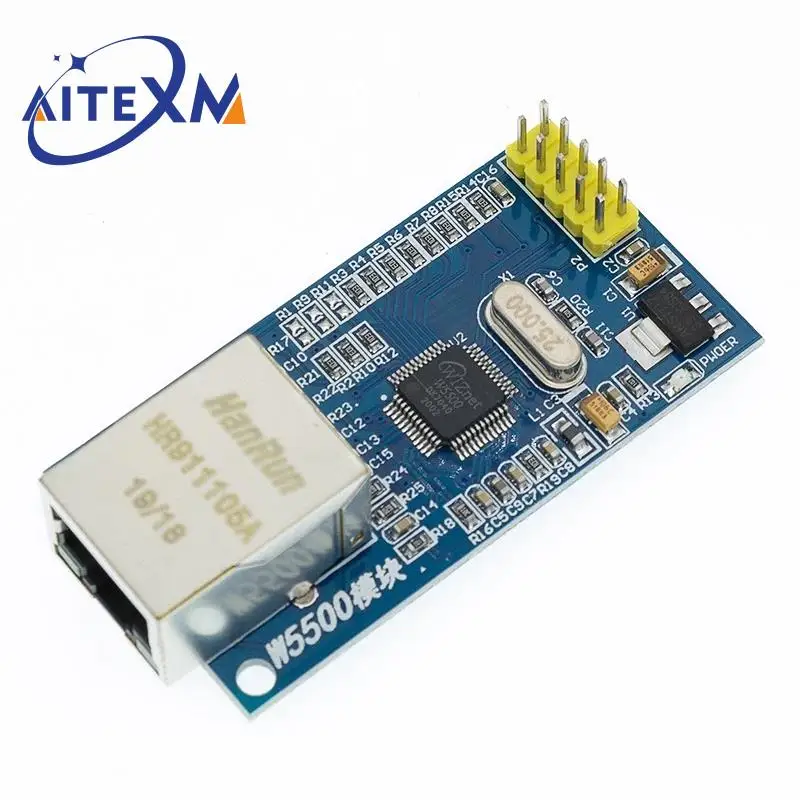

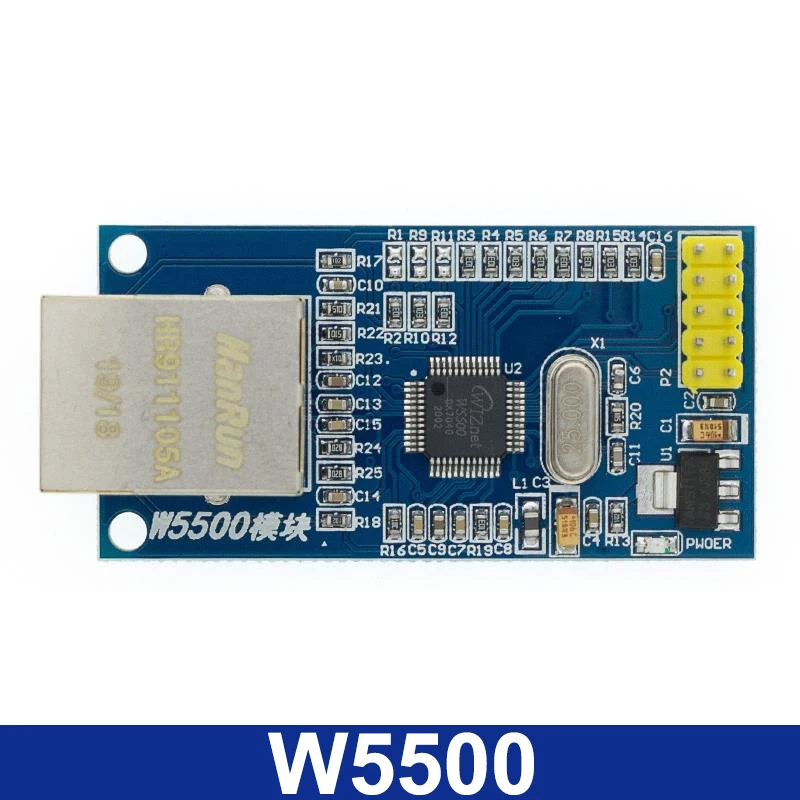

Сетевой модуль W5500 Ethernet

Описание:

Поддерживает Проводные протоколы TCP/IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Поддерживает 8 независимых розеток одновременно
Поддерживает режим отключения питания
Поддерживает Пробуждение по локальной сети через UDP
Поддерживает высокоскоростной последовательный периферийный интерфак (SPI MODE 0, 3)
Внутренняя память 32 Кбайт для буферов TX/RX
Встроенный Ethernet PHY 10BaseT/100BaseTX
Поддерживает Автоматическое согласование (полный и полудуплексный, на основе 10 и 100)
Не поддерживает фрагментацию IP
Работа 3,3 В с допуском сигнала ввода/вывода 5 В
Выходы светодиодов (полный/полудуплексный, связь, скорость, активный)
48-контактный бессвинцовый корпус LQFP (7x7 мм, шаг 0,5 мм)
