GEPRC 2 4G ELRS NanoSE приемник ExpressLRS NANO/низкая Задержка/Максимальная частота обновления

GEPRC 2 4G ELRS NanoSE приемник ExpressLRS NANO/низкая Задержка/Максимальная частота обновления

Краткая информация

GEPRC ELRS NanoSE receiver-это система дистанционного управления нового поколения, разработанная на основе проекта ExpressLRS с открытым исходным кодом. ExpressLRS устанавливает новые стандарты для подключения на большие расстояния, с низкой задержкой и максимальной частотой обновления 500 Гц.

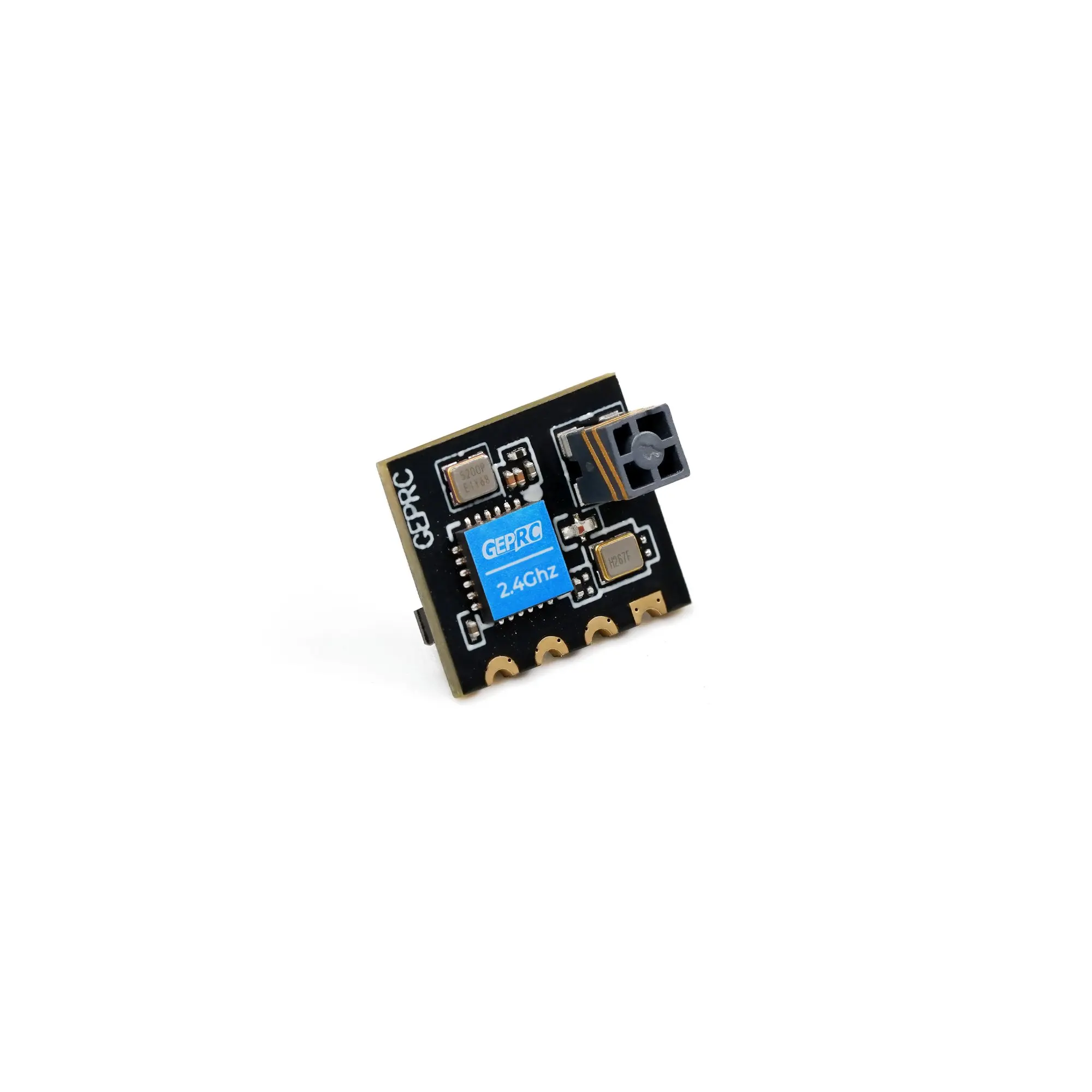

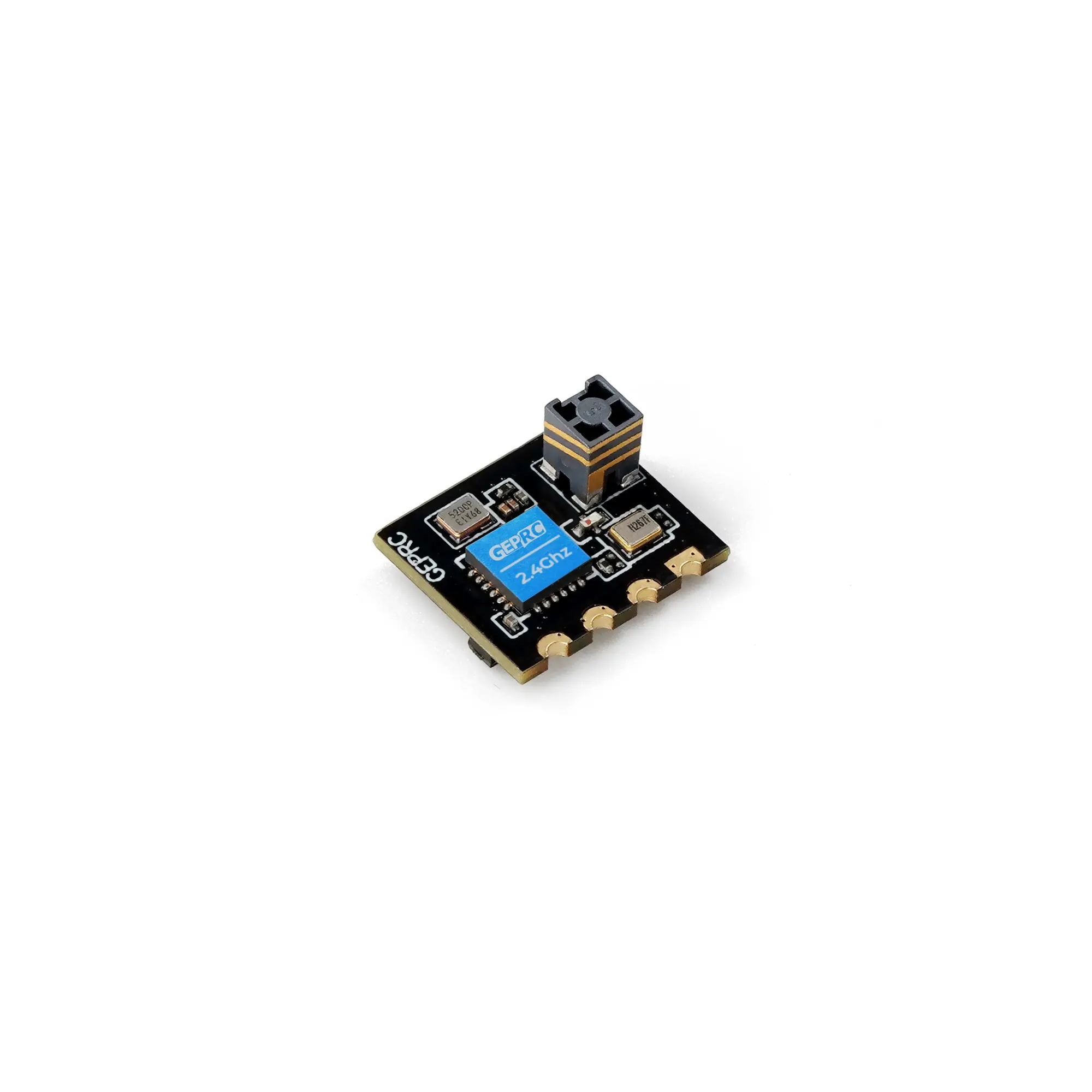

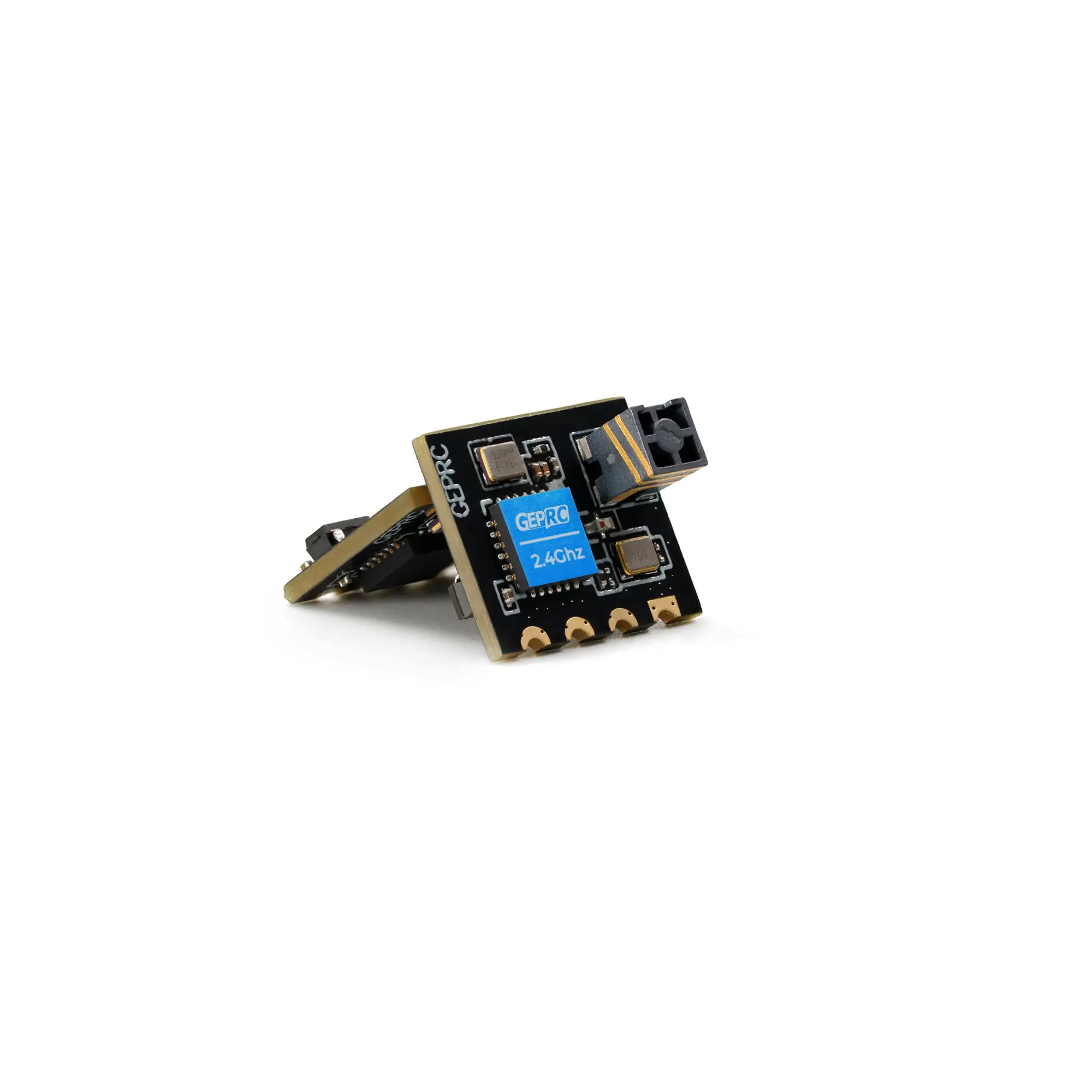

Приемник GEPRC ELRS NanoSE работает на частоте 2,4 ГГц. По сравнению с нано-приемником, приемник NanoSE использует интегрированную керамическую антенну SMD, которая еще больше уменьшает его размер, обеспечивая прием сигнала, что делает его более пригодным для использования на дронах с ограниченным пространством и легким весом.

Примечание: продукты ELRS в настоящее время доставляются предварительно с 2.x прошивкой. 2.x не совместим с версией 1.x, поэтому вам нужно обновить передатчик до 2.x для правильного соответствия частоты.

Технические характеристики

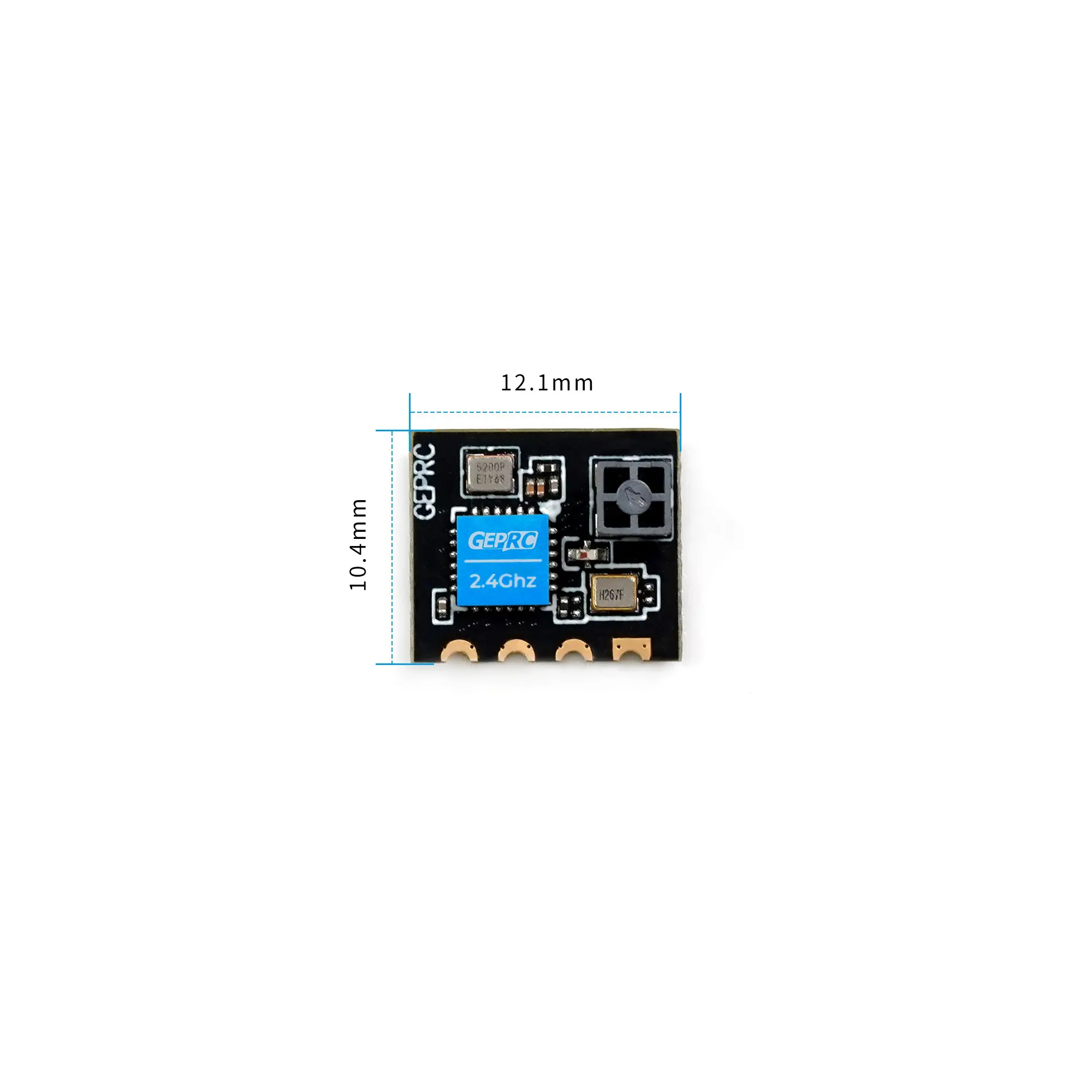

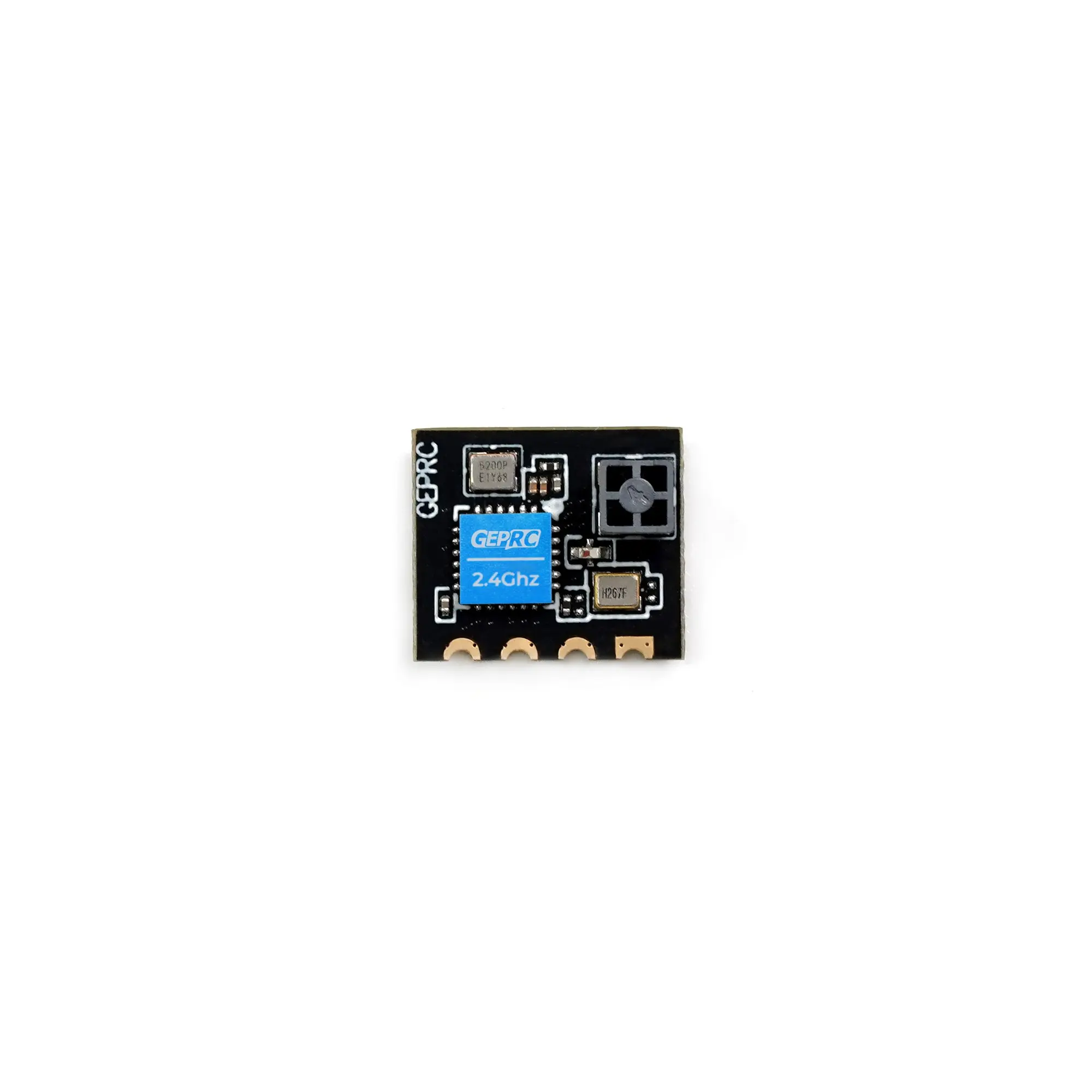

Размер: 12,1 мм * 10,4 мм

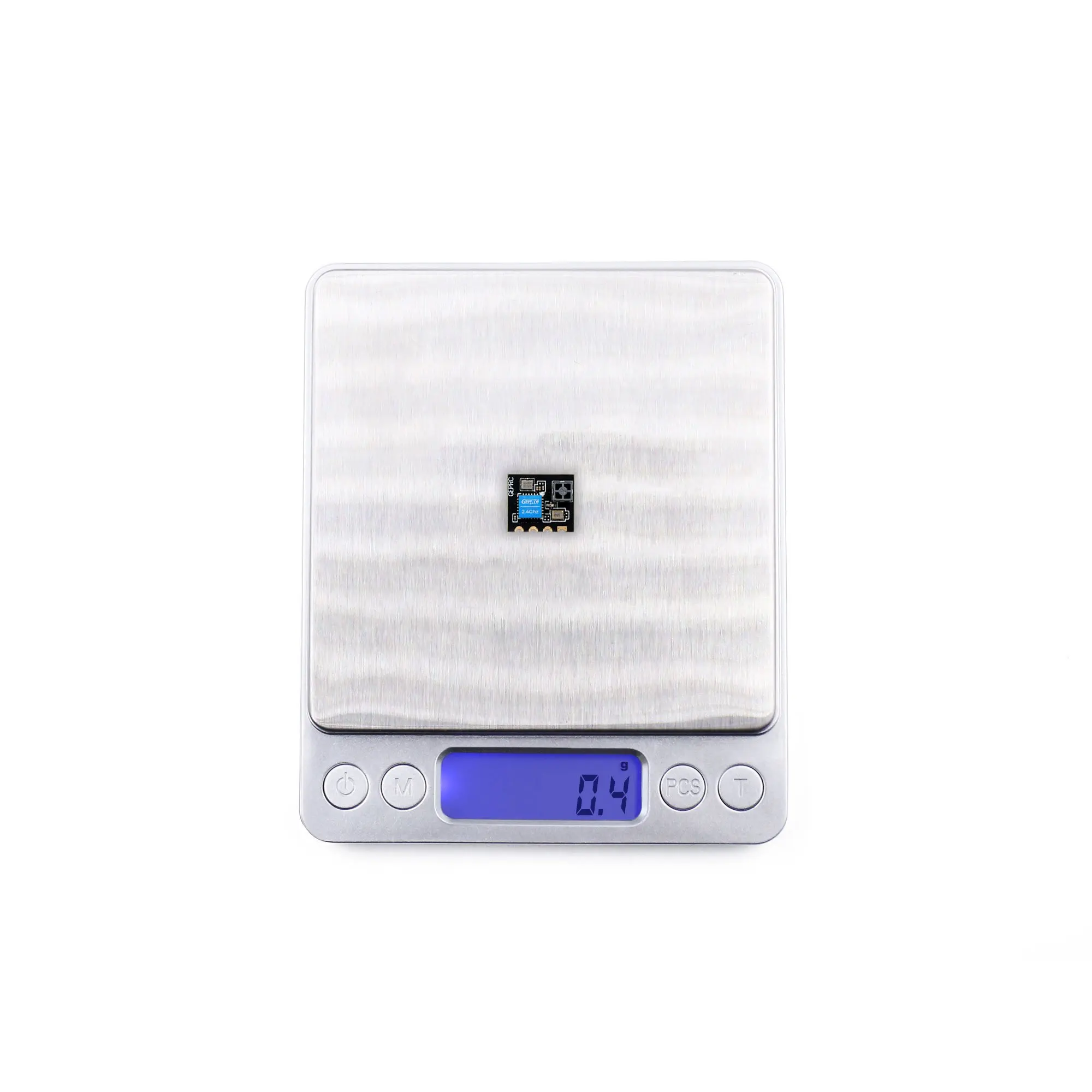

Вес: 0,4 г

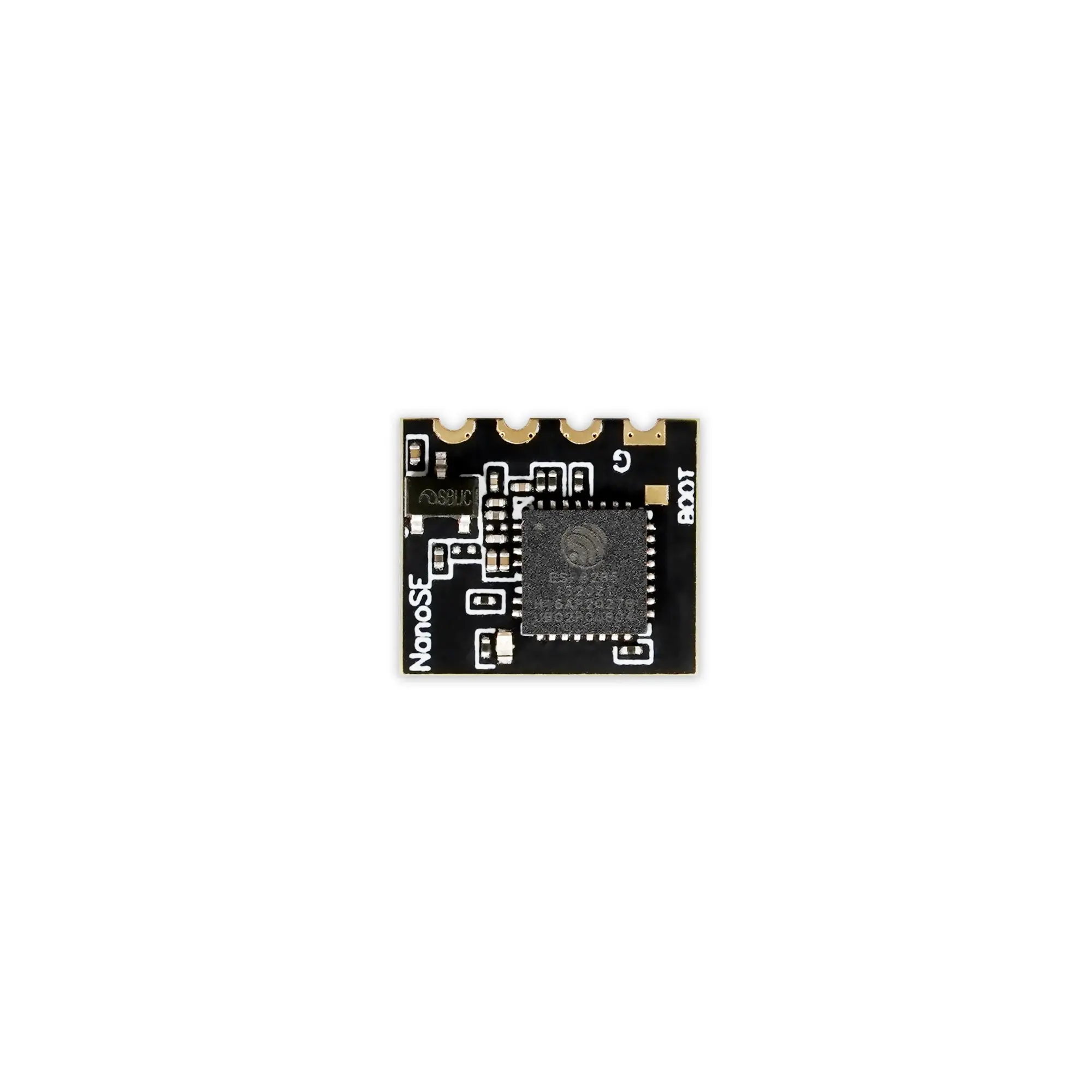

Чипы: ESP8285,SX1281

Диапазон частот: 2,4 ГГц ISM

Частота обновления: 25 Гц-500 Гц

Входное напряжение: 5 В

Антенна: встроенная керамическая антенна SMD

Характеристика

Маленький размер

0,4 г Вес

Wi-Fi обновления прошивки

Проект с открытым исходным кодом ELRS, дистанционное управление

Встроенный SMD керамическая антенна

Максимальная частота обновления 500 Гц

Операция проста

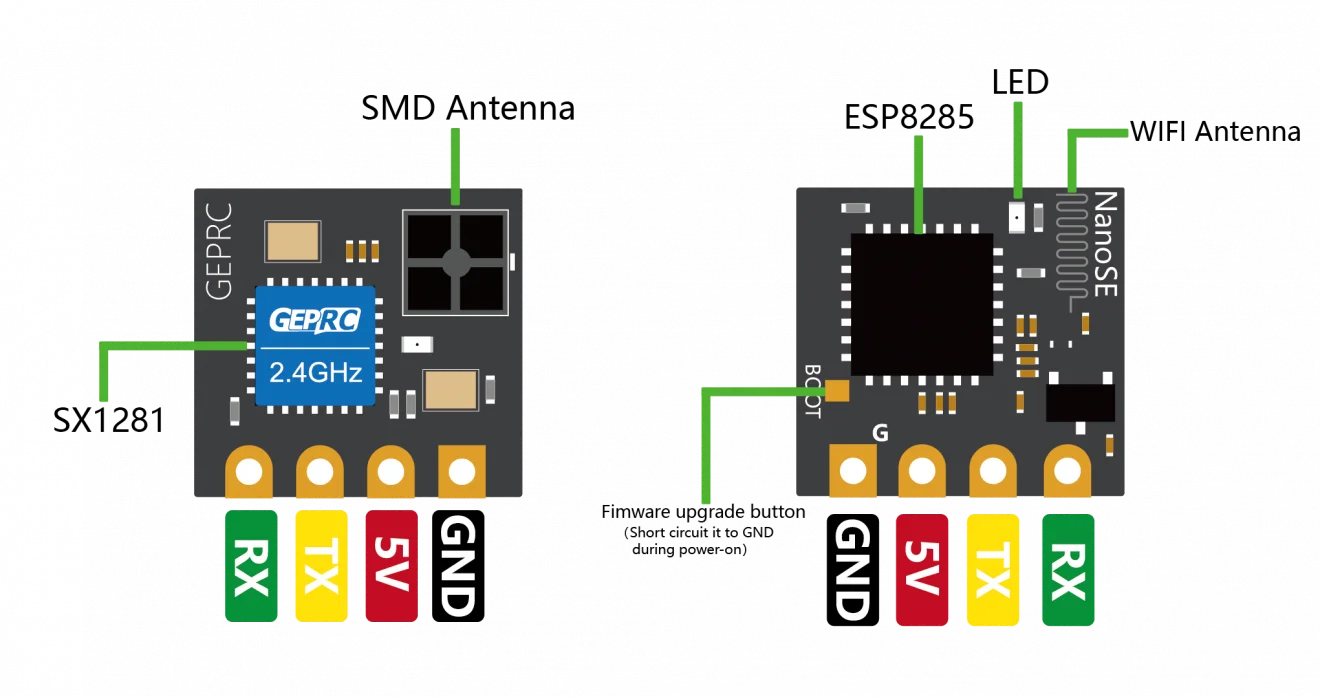

ELRS NanoSE приемник схема

Посылка включает в себя

1 x NanoSE приемник

2 х термоусадочная трубка

4 x силиконовый кабель (черный, красный, желтый, зеленый)

1 x Pin (4Pin)

1 х Инструкция по эксплуатации

1 x стикер

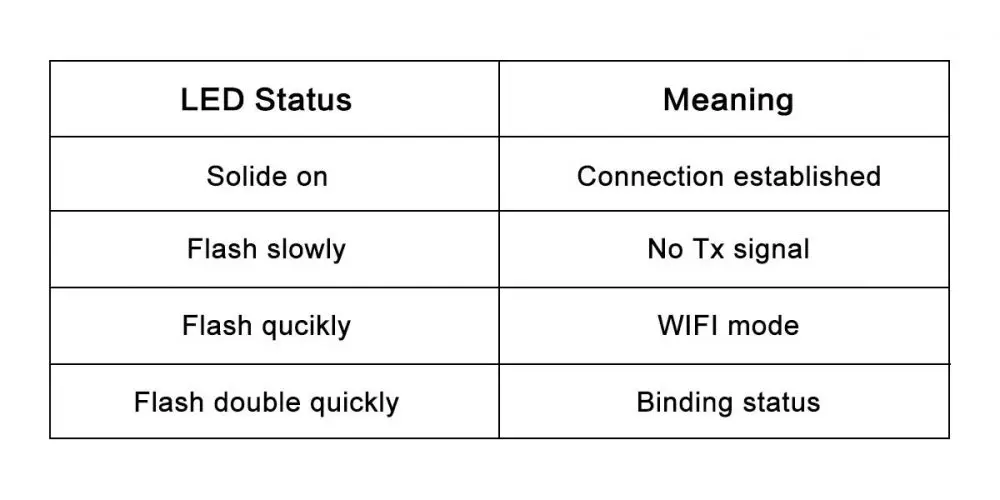

Светодиодный индикатор состояния

Инструкции

Схема подключения ELRS NanoSE приемника и FC:

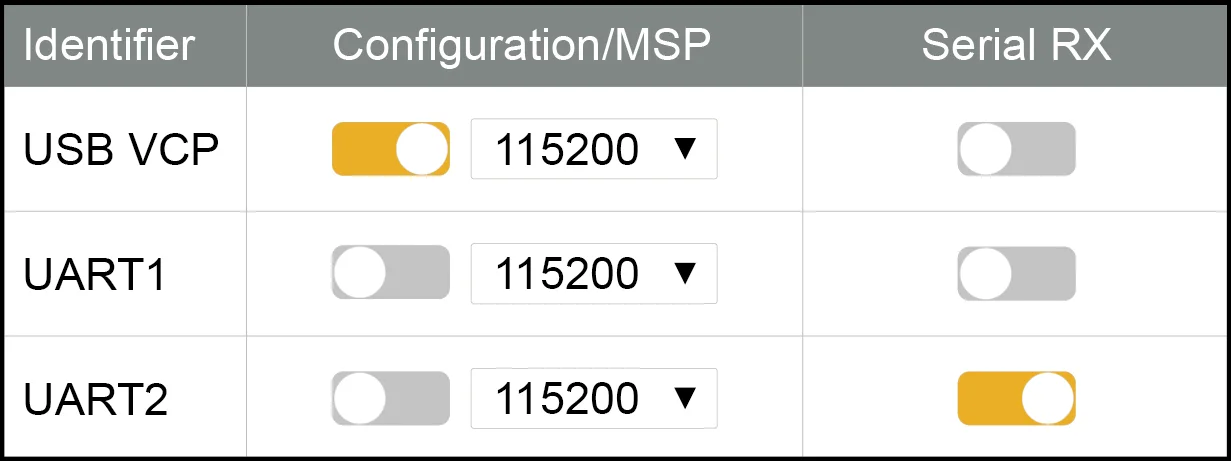

Откройте конфигуратор Betaflight, перейдите на закладку «порты» и включите соответствующий UART как последовательный Rx (например, UART2, как показано ниже). Сохранить и перезагрузить.

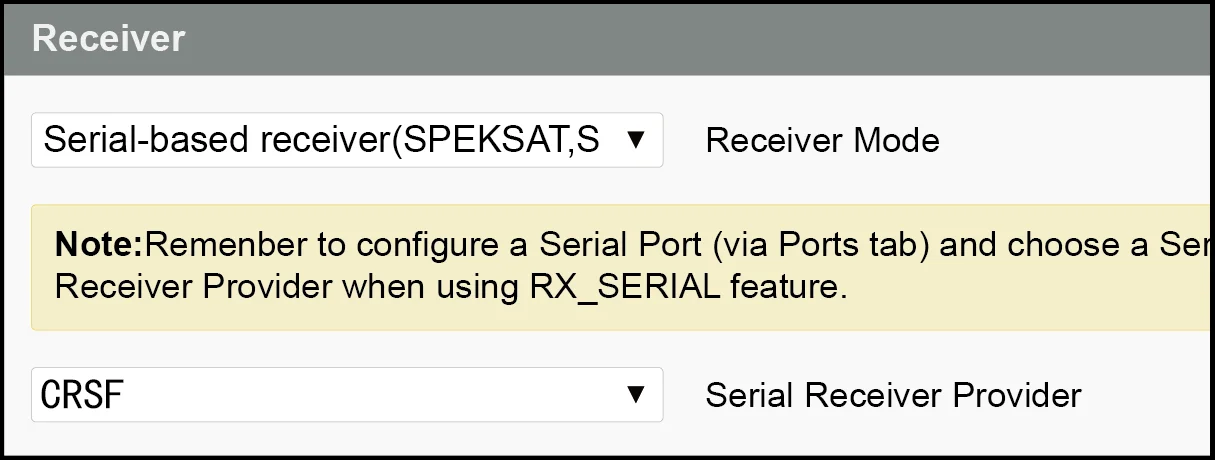

На закладке «конфигурация» нажмите на «последовательный приемник» на панели «приемник» и выберите «CRSF»

Переплет

1. Приемник включается и выключается в течение трех последовательных раз (в течение интервала в 1 секунду);

2. Светодиод приемника делает двойной мигание, указывая, что приемник перейдет в режим привязки;

3. Введите статус привязки радиопередатчика или радиопередатчика. Как только статус светодиода изменится на прочный свет, привязка успешно.

Вопросы и ответы

Вопрос: Почему GEPRC ELRS rx всегда включен и не может работать при включении?

О: в последнее время многие пользователи сообщают, что некоторые порты F4 для управления полетом Uart 2 подключены в соответствии с приемником crsf в инструкции, и приемник ELRS всегда включен и не может работать.

После запроса данных и тестирования, определяется, что для приемника с ESP чипом, если интерфейс TX размещен в режиме низкой скорости,

Это не ошибка в прошивке.

Эта проблема хорошо известно, что некоторые FCs заставляют приемник TX линии идти низко на мощности, на которой ESP в режиме загрузчика, таким образом, твердый светодиод.

Это не сбой управления полетом или приемника, но проект ELRS не был популярен во время разработки этой части моделей управления полетом, и эта проблема не была оптимизирована. Чипы ELRS и black sheep приемника отличаются, поэтому тот же crsf подключение Черный овец приемник может использоваться нормально. Последующий Запуск управления полетом позволит решить эту проблему.

Есть пара возможных решений/решений.

Кроме того, если существует необходимость в этой части управления полетом для использования приемника ELRS, попробуйте следующие методы:

1. Включение питания несколько раз (низкая эффективность)

2. Удалите некоторые компоненты на управлении полетом (высокий риск)

3. Добавьте выдвижной резистор к порту 2 (ответ от разработчика)

Вы можете попробовать добавить небольшое значение (300ohm-1kohm) подтягивающий резистор (до 3,3 В) к линии TX приемника.

4. Изменение версии прошивки управления полетом (эта проблема происходит в некоторых прошивках версии 4,2)

5. Приемник ELRS подключен к порту 1, который может использоваться нормально (устранение неисправностей отлично)

Более подробную информацию см. По ссылке ниже:

//github.com/ExpressLRS/ExpressLRS/issues/655
