Шаговый двигатель STM32 57 сервопривод 56 мм кабель 3 А для 3D-принтеров сделай сам

Шаговый двигатель STM32 57 сервопривод 56 мм кабель 3 А для 3D-принтеров сделай сам

Быстрая Доставка: Мы передадим заказ в течение дня логистической компании для доставки в тот же день! (рабочий день)

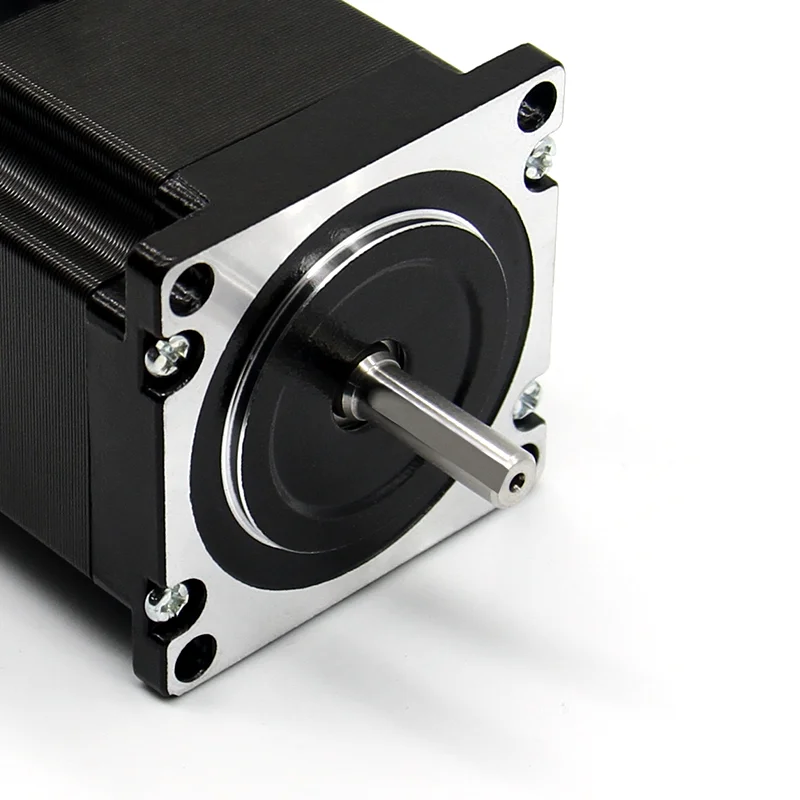

Параметры двигателя:
Название продукта: 57 двухфазный шаговый двигатель
Угол шага: 1,8 °
Напряжение вождения: 24 В
Номинальный ток: 3A
Инерция ротора: 300 г. См²
Максимальная скорость: 1000 об/мин (Рекомендуемая нагрузка 600 об/мин)
Статический момент: 1,2 Н. М
Длина мотора: 56 мм
Индуктивность фазы: 2.5mH
Фазовое сопротивление: 0.9Ω

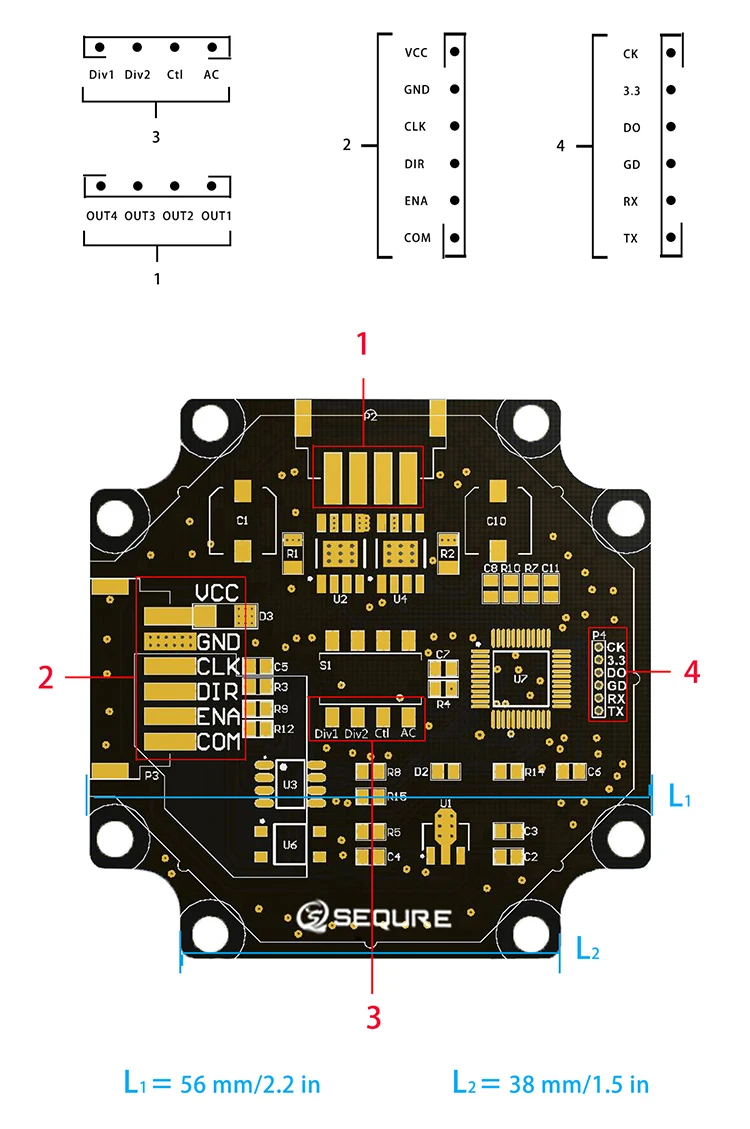

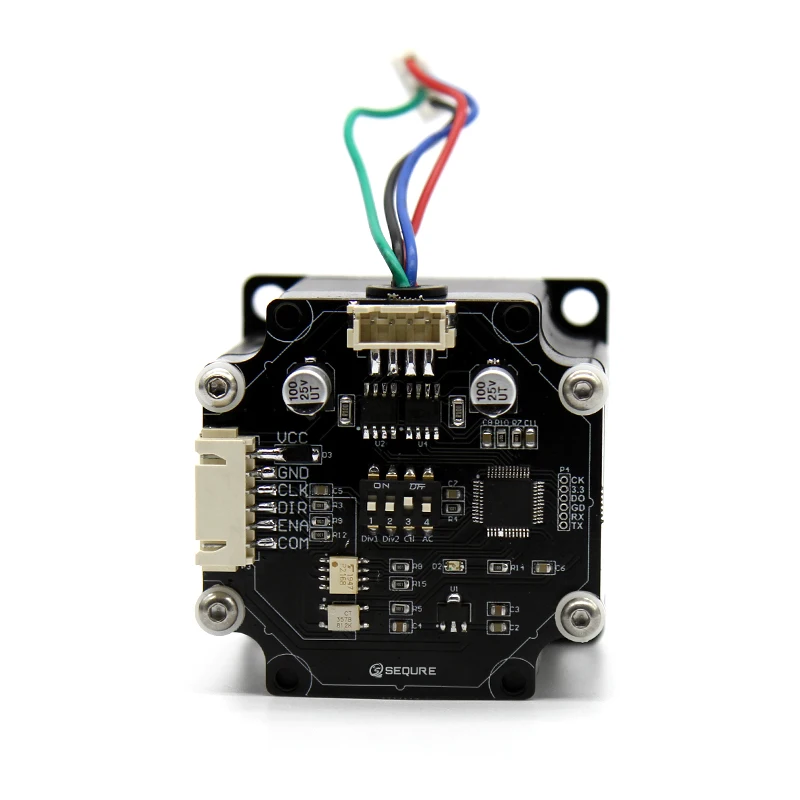

Инструкции по проводке:

1. VCC: подключите источник питания 12-30 в (см. Рабочее напряжение двигателя, общее 24 В)

2. GND: заземляющий провод

3. CLK: контрольный сигнал (подключен к импульсному входу)

4. DIR: сигнал управления направлением (плавающий вперед, Заземление)

5. Эна: подключение для включения сигнала (по умолчанию включение, Заземление прекращает работу)

6. P2: Подключите одну фазу к двигателю с каждой стороны (см. Описание параметров двигателя, двигатель разделен на две фазы AB, контакты 1 и 2 соединены с одной фазой, И контакты 3 и 4 соединены с другой фазой.)

DIP switch {ON (1) / OFF (0)}:

1.Div1, Div2 управление частотой импульса

(1) 00: 4 отдел

(2) 10: 8 отдел

(3) 01:16 отдел

(4) 11:32 отдел

2. Режим управления установкой Ctl, петля открытия/замкнутая петля

(1) 0: Режим открытия петли

(2) 1: режим замкнутого контура

3. Калибровка установки переменного тока

Включите переменный ток в положение 1 и включите питание. Светодиодный индикатор мигает 3 раза, чтобы начать автоматическую калибровку. Вал двигателя вращается против часовой стрелки для одного цикла, а затем по часовой стрелке для одного цикла. Система автоматической калибровки завершена, и светодиодный индикатор продолжает мигать. Циферблат переменного тока возвращается в положение 0, а затем перезапускает питание.

Примеры применения:

1. 3D печать с точным замкнутым позиционированием

2. Оптическая точность прицеливания (лазер, телескоп, камера gimbal и т. Д.)

3. Проигрыватель циклической записи скорости

4. Отзывы силы/робот управления импедансом

5. Force отзывы игрового контроллера

6. Регулируемое механическое сопротивление: Виртуальная пружина, демпфер и т. д.

7. Устройство электрической передачи между двумя осями, такими как станки с ЧПУ

8. Гравитация устранения (например: смещение силы тяжести крутящего момента на руке робота и т. Д.)

9. Обнаружение нагрузки и описание характеристики (используется в качестве баланса и т. Д.)

10. Бумажное полотенце/TP дистрибьютор

11. Переменная нагрузка (тормоз, генератор и т. Д.)

12. Контроль клапана (автоматизированный садовый шланг и т. Д.)

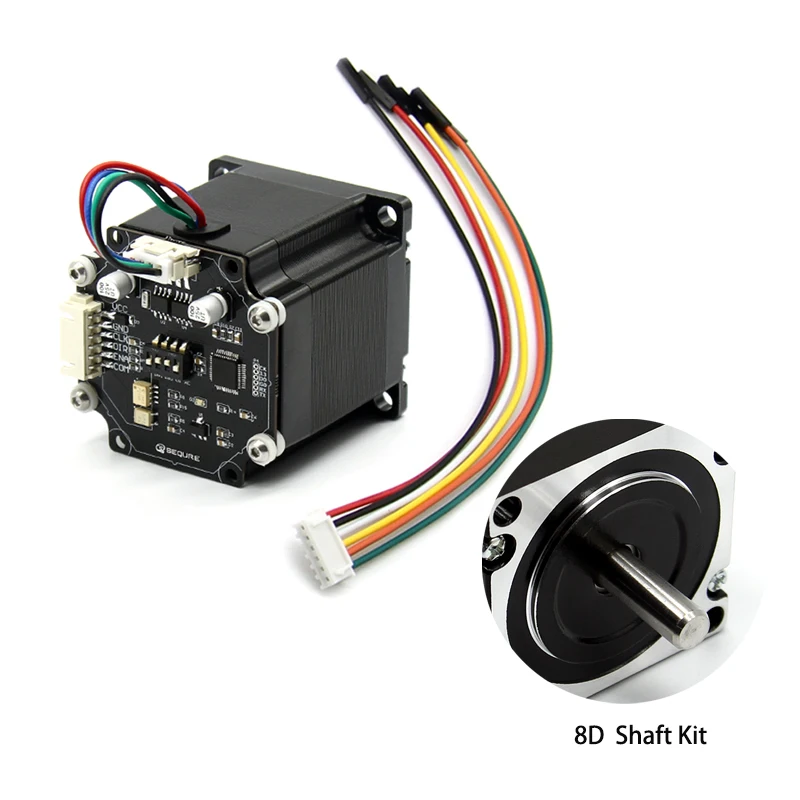

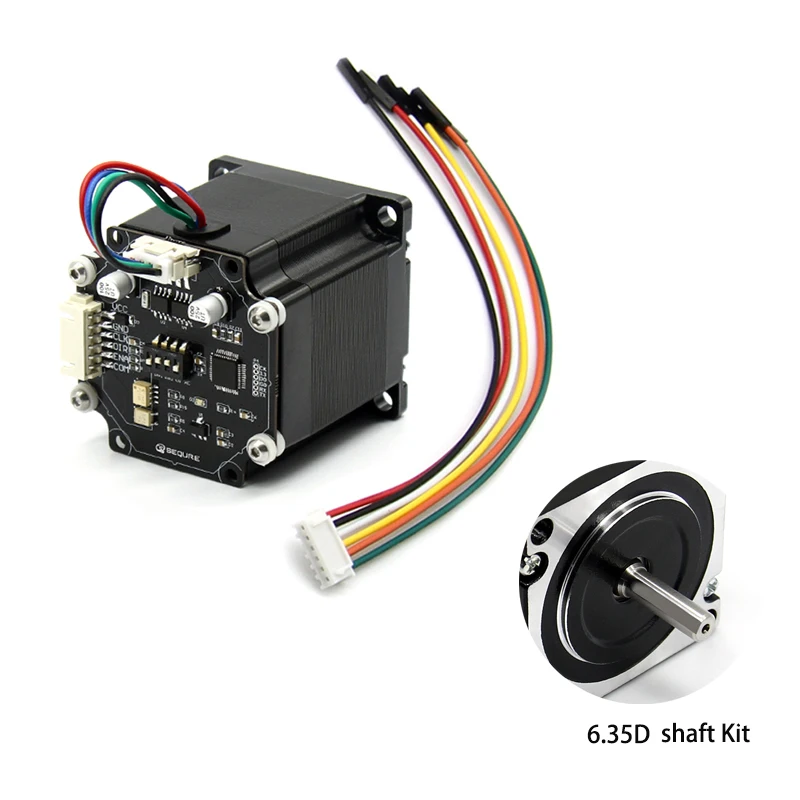

Посылка включает в себя:

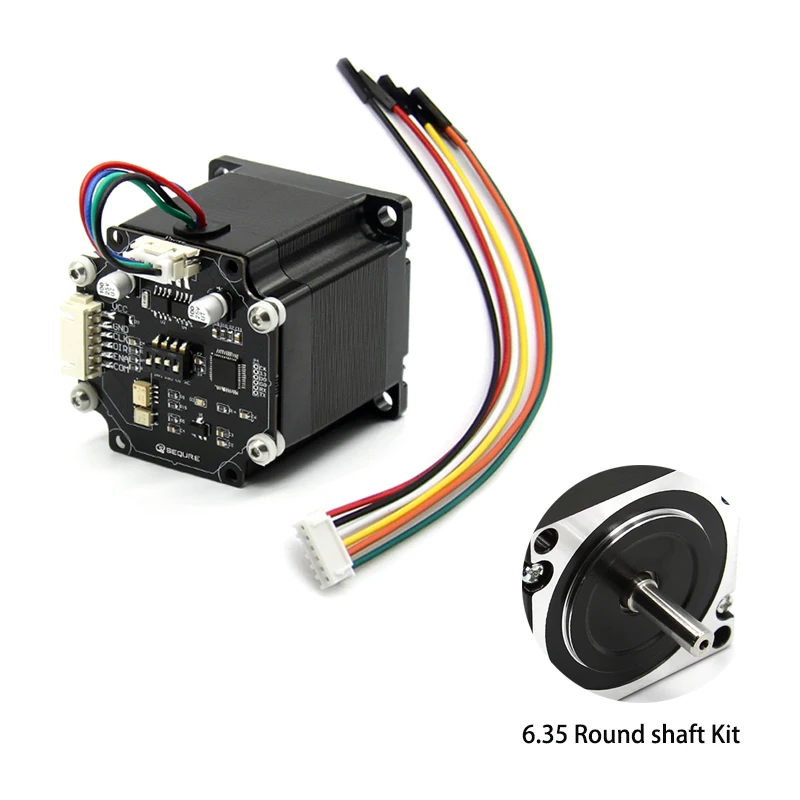

Плата привода двигателя-1 шт.

1 х Мотор

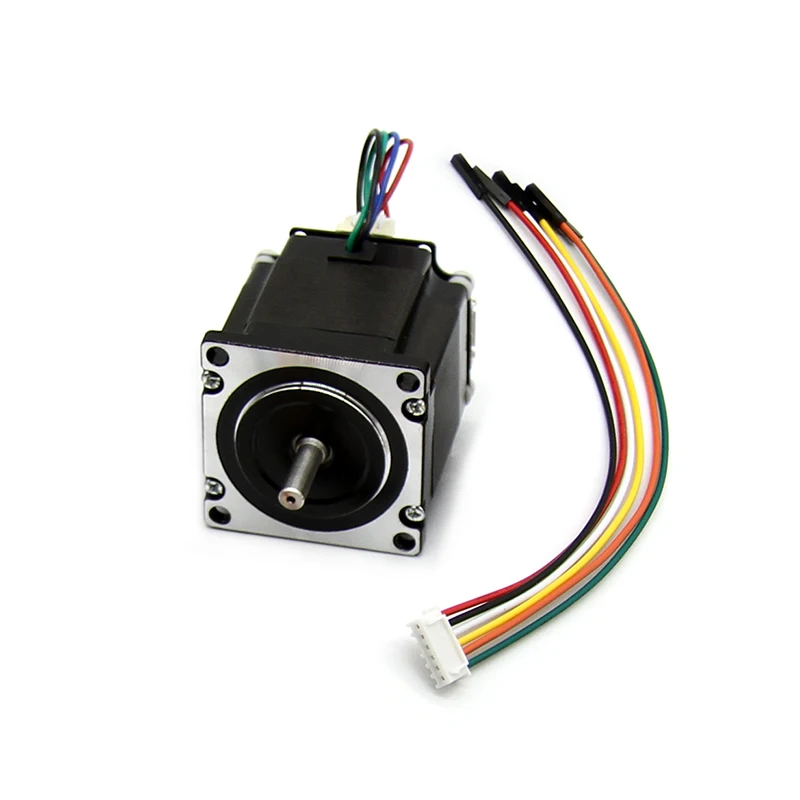

1 x линия двигателя

1 х специальный радиальный магнит

1 х специальный винтовой мешок

Руководство по эксплуатации-1 шт.
