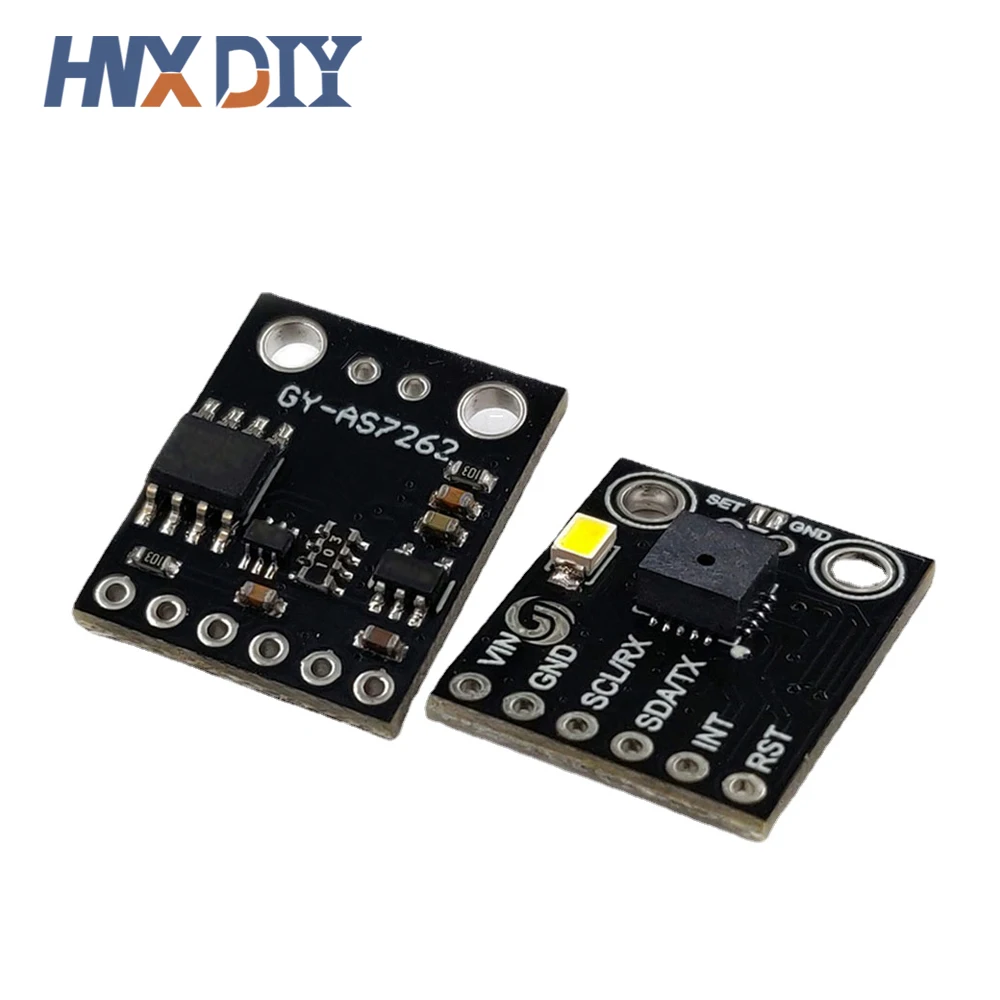

GY-AS7262 AS7263 AS7341 видисветильник инфракрасный цветной датчик спектрометра |

AS7262 является экономически эффективным мульти-спектральным на чипе датчиком, решение разработано специально для решения спектра idappliance.

Чип-это высокоинтегрированное устройство, которое может обеспечить 6 каналов мульти-спектра в диапазоне волн видимого светильник от около 430нм до 670нм., полная ширина половинной высоты (FWHM) 40 нм. Предоставьте один Интегрированный Светодиодный драйвер с программируемым током для применения электронных затворов. AS7262 интегрирует Gaussian фильтр в стандартные CMOS. Силиконовая посылка d в LGA посылка с помощью нанооптической технологии осаждения помех фильтр. Посылка обеспечивает встроенную диафрагму для управления светильник, входящий в массив датчика. Контроль и доступ к спектральным данным можно достичь любым из следующих способов: набор регистров I²C или с расширенными командами спектра с помощью последовательных настроек UART.



Зона применения

Применение as7262 включает:

Портативный спектрометр

• Садоводство

• Подбор и распознавание цветов

Аутентификация и защита бренда

• Точная регулировка цвета/калибровка



С преобразованием уровня, источник питания 3-5 В, предоставляет код Arduino, рекомендуется приобрести с определенной основой.

AS7262 может обнаруживать спектры: 450nm, 500nm, 550nm, 570nm, 600nm и 650nm

AS7263 может обнаруживать спектры: 610nm, 680nm, 730nm, 760nm, 810nm и 860nm

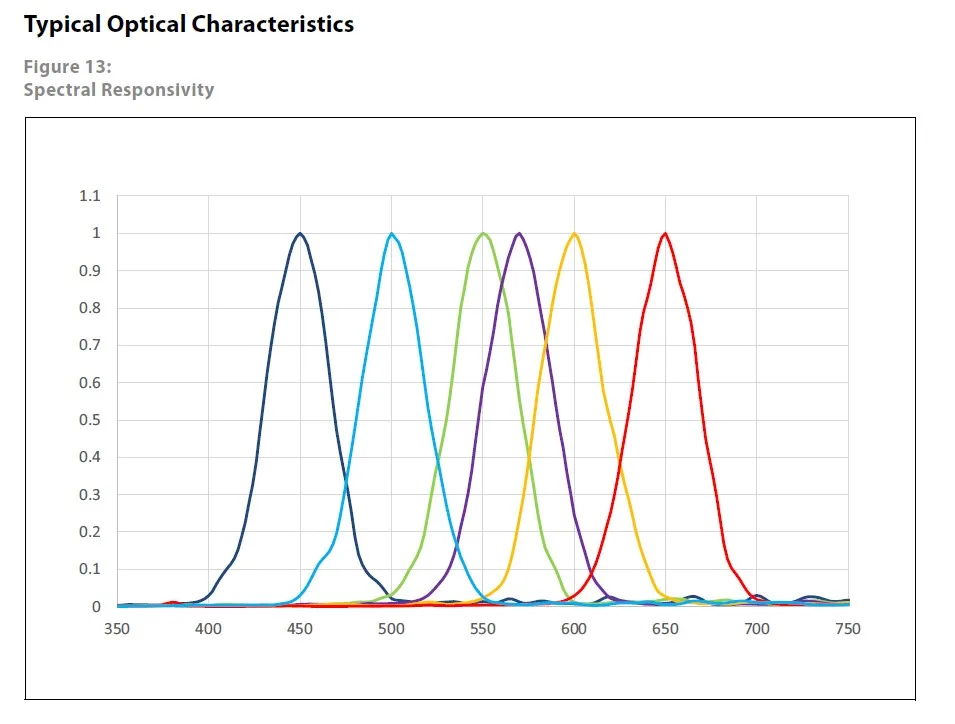

AS7262 канал спектра:

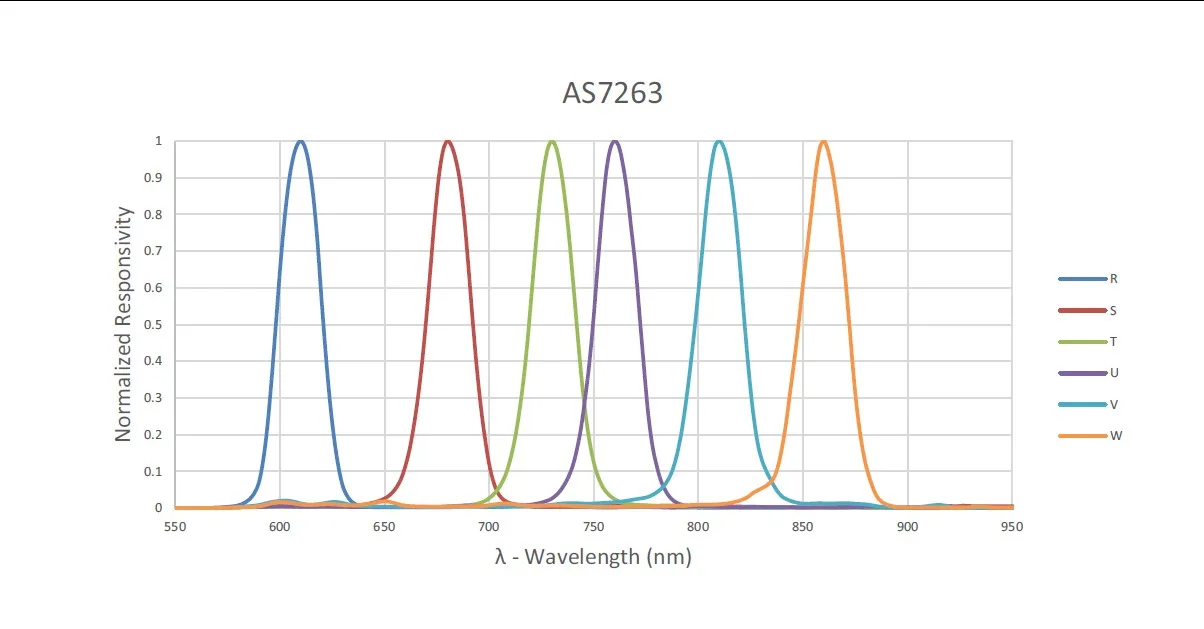

AS7263 光谱通道:

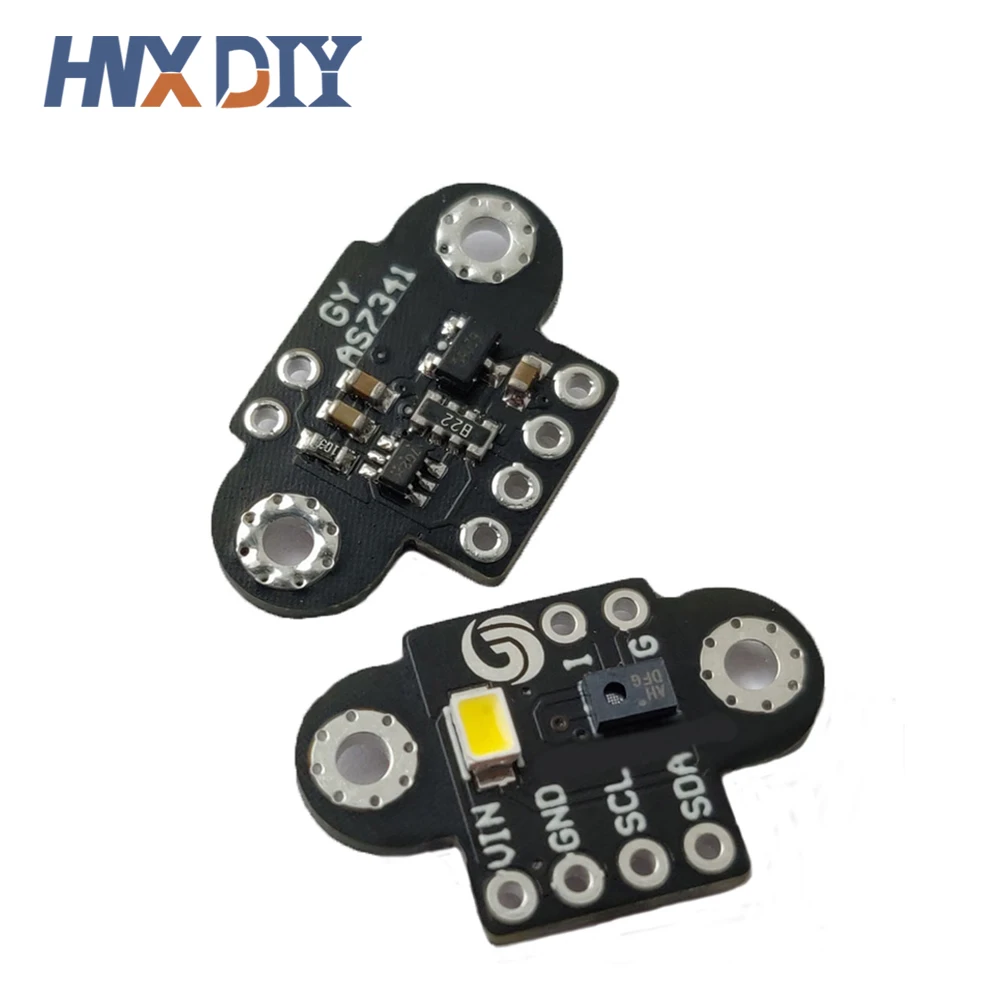

Ниже приведен новый модуль датчика AS7341:

AS7341 11-канал спектральный датчик
11-канал спектрометр с ams для спектральной признание и подбор цветов приложений
Ams AS7341 11 канал спектрометр подходит для спектра признание и подбор цветов приложений в мобильных устройств. Спектральная характеристика определяется в диапазоне волн приблизительно от 350 нм до 1000 нм. Шесть каналов могут обрабатываться параллельно независимыми ADCs, в то время как другие каналы доступны через мультиплексоры. Восемь оптических каналов покрывают Видимый спектр, один канал может быть использован для измерения ближнего инфракрасного светильник, и один канал является фотодиодом без фильтра («прозрачный»).

Устройство также интегрирует выделенный канал для обнаружения мерцания окружающего светильник при частоте 50 Гц или 60 Гц. Двигатель обнаружения мерцания также может использоваться для буфера данных при вычислении других частоты мерцания снаружи. Сочетание NIR каналов и других VIS каналов может предоставить информацию об окружающей среды светильник условия (светильник источник обнаружения). Устройство также может синхронизироваться с внешними сигналами через pin GPIO. AS7341 использует технологию нанооптического осаждения интерференционного фильтра для интеграции фильтра в стандартную кремниевую пластину CMOS. Его посылка обеспечивает встроенную диафрагму, чтобы контролировать светильник, входящий в массив датчика. Контроль и доступ к спектральным данным осуществляются через последовательный интерфейс I2C. В устройстве используется ультратонкая посылка,

Размеры 3,1 мм x 2 мм x 1 мм

• 1-канальный оптического зондирования фронтальный (350 нм до 1000 нм), Угол обзора: 35

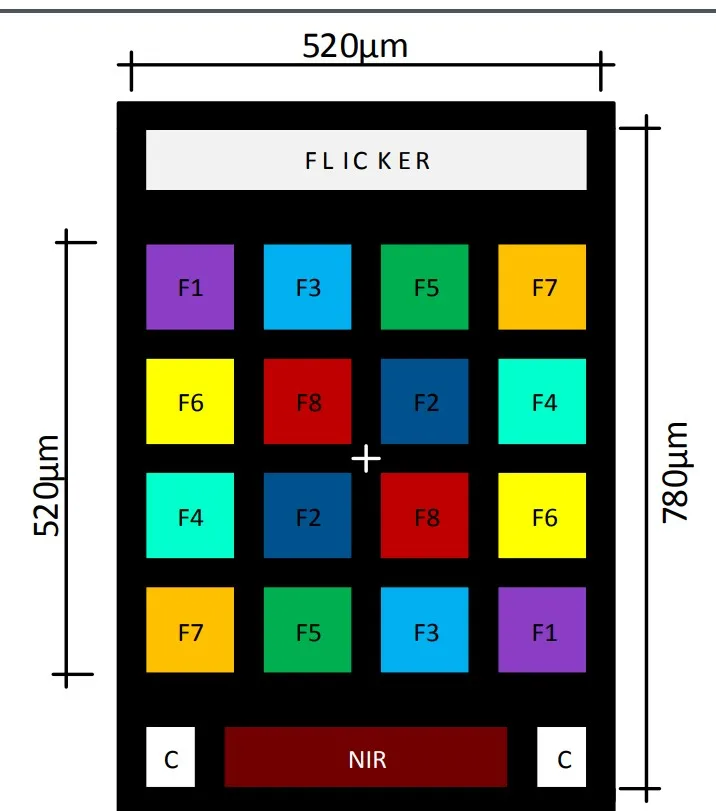

• 8 каналов visible plus 3 специальных канала

  • 透明通道

  • 芯上环境光闪烁检测(最高 1,5 кГц)

  • 红外通道

• 4000р 5000л 5000л 5000л: 500 мкм 3500 мкм/мкм/см2

• Время интеграции: T11 CH (typ) = 2 * оттенок = 2*50 m = 100 ms

• 400 кГц I2C 接口

• GPIO:

  • Внешний фотодиод InGaAs / Si

  • Внешний триггер для запуска спектрального измерения

• 功耗(典型值):210μA 活动,0.7μA 睡眠

• Мощность: 1,8 Напряжение питания:

• 小系统尺寸, 3,1 мм x 2 мм x 1 мм (Ольга 8 封装)

• 环境光的光源检测和光谱重建

• Управление камерой без мерцания и оптимизация изображения [AWB (автоматический баланс белого)]

• 相机图像的后处理优化 (ультратонкое естественное освещение CRI 测量)

• 色彩匹配和肤色测量

  • 增强型人工智能:按颜色搜索和购物(电子商务升级)

• 显示器管理,打印机

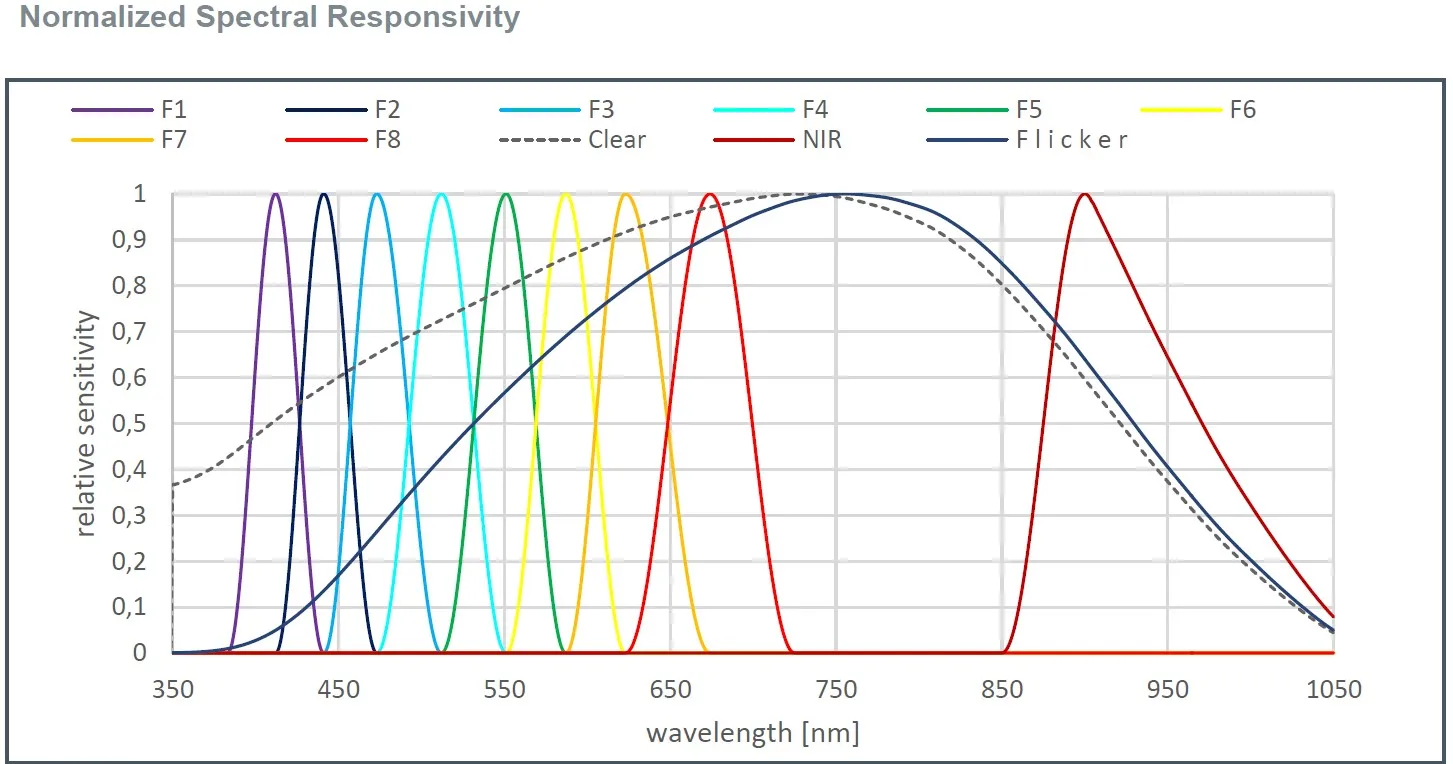

AS7341 спектральный канал:

GY-AS7341 с преобразованием уровня, источник питания 3-5 В, предоставляет код arduino, рекомендуется приобрести на определенной основе.
