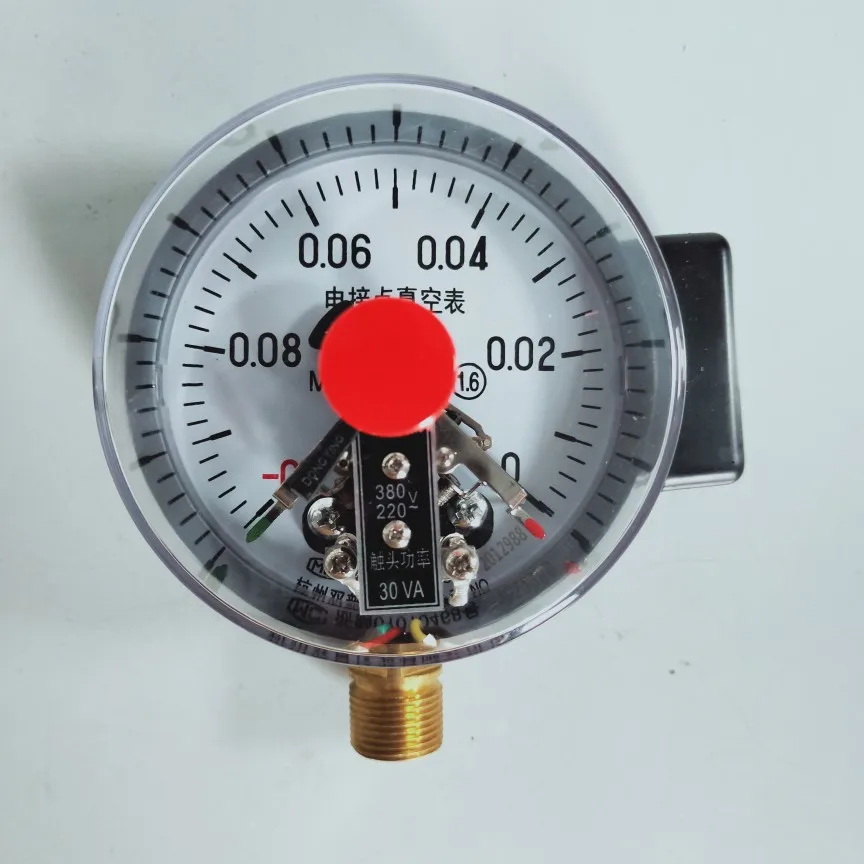

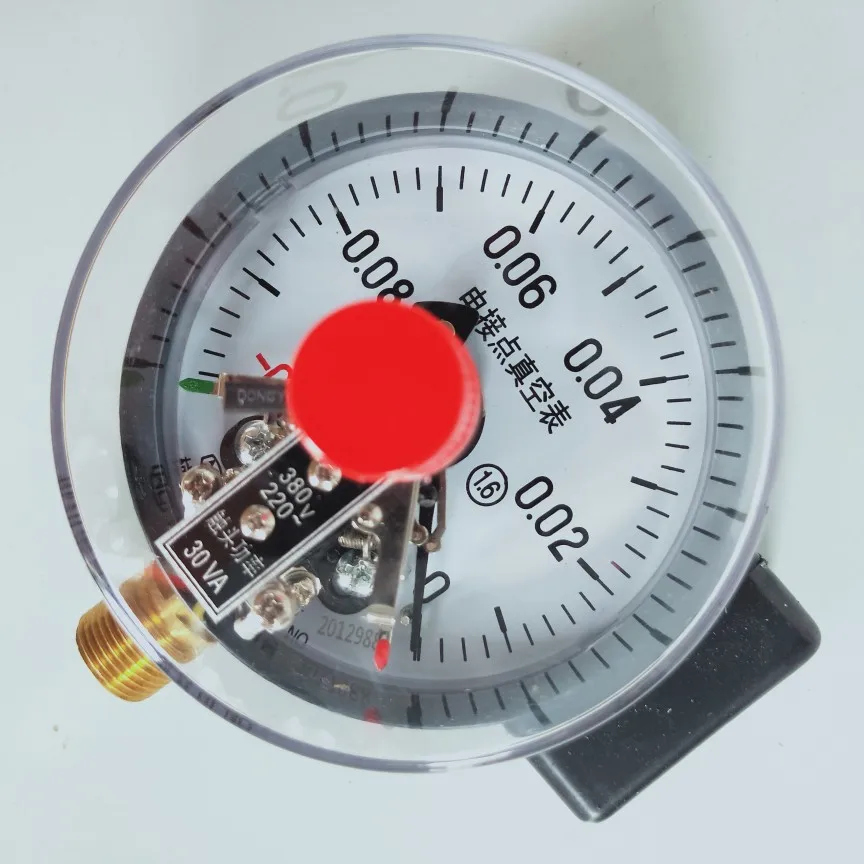

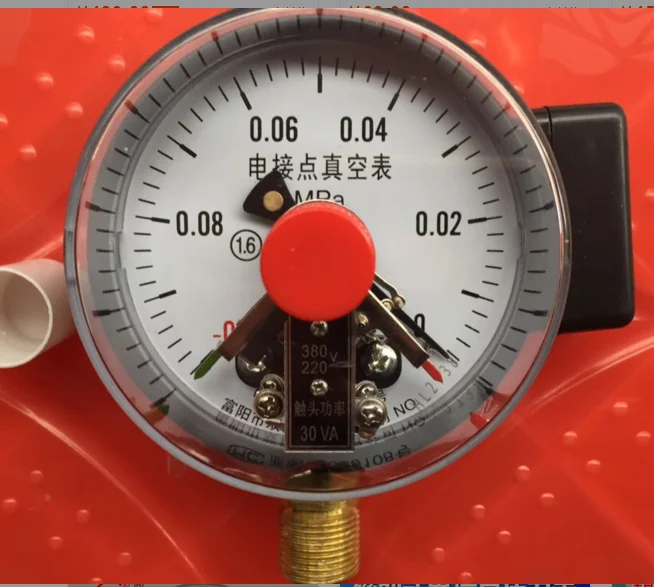

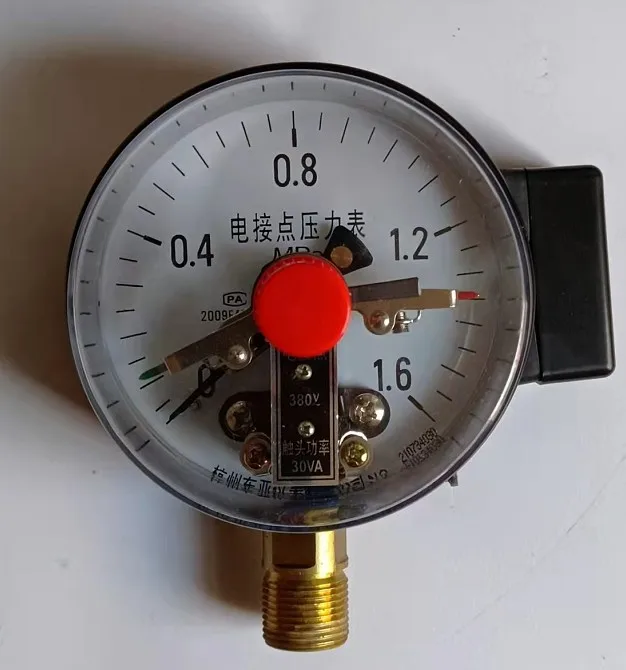

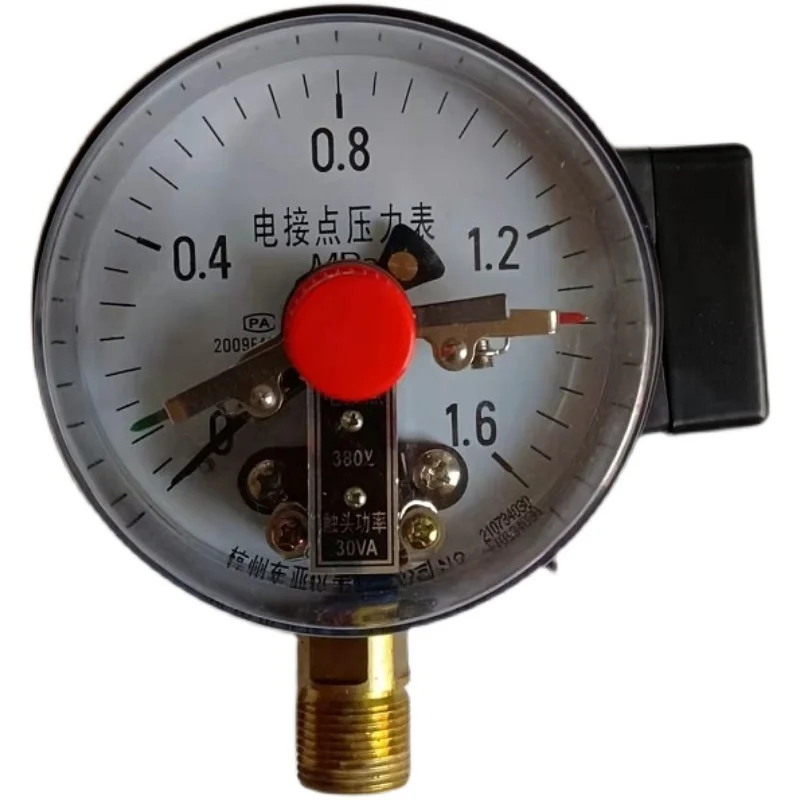

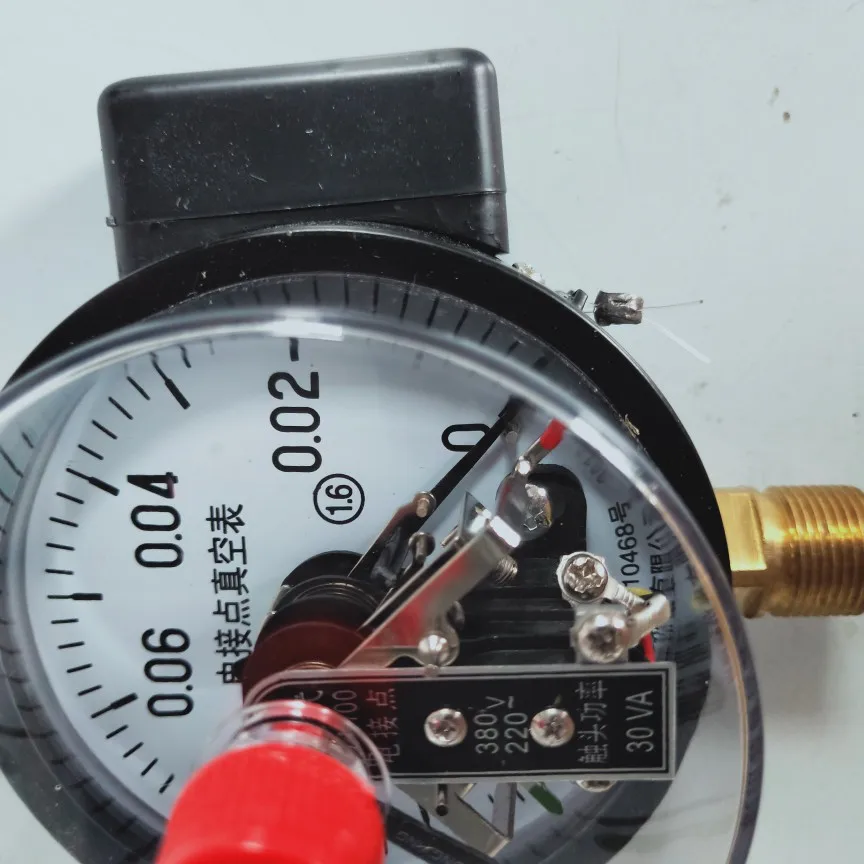

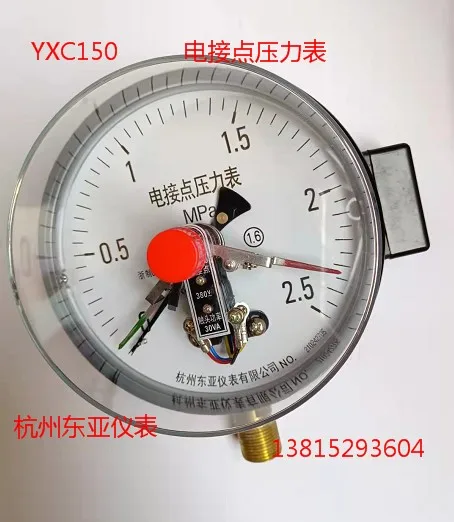

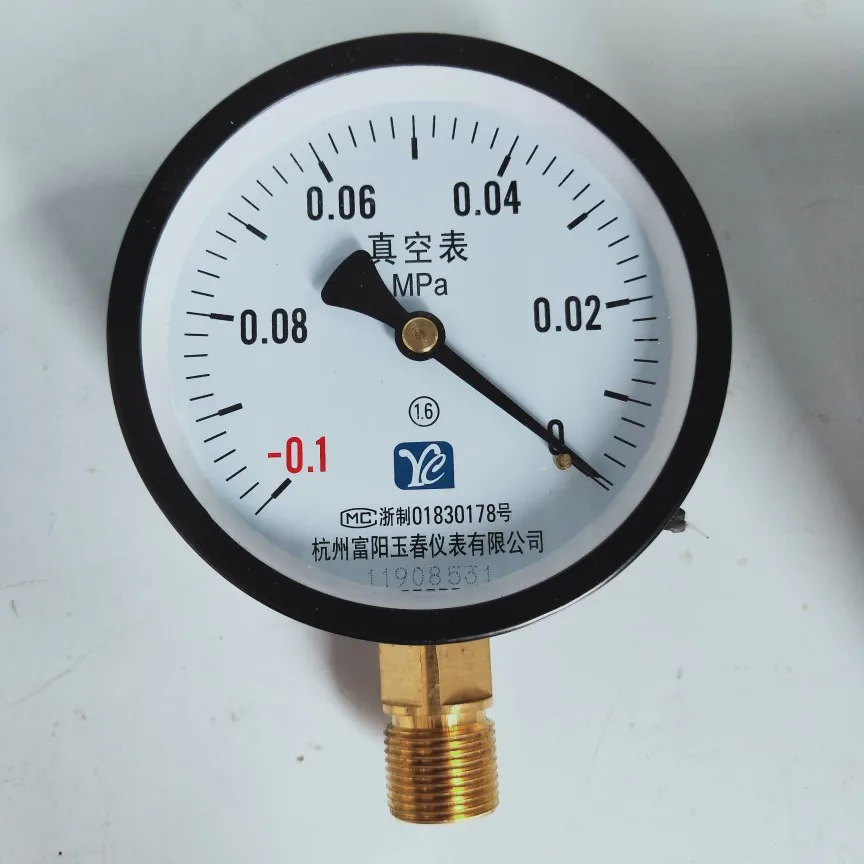

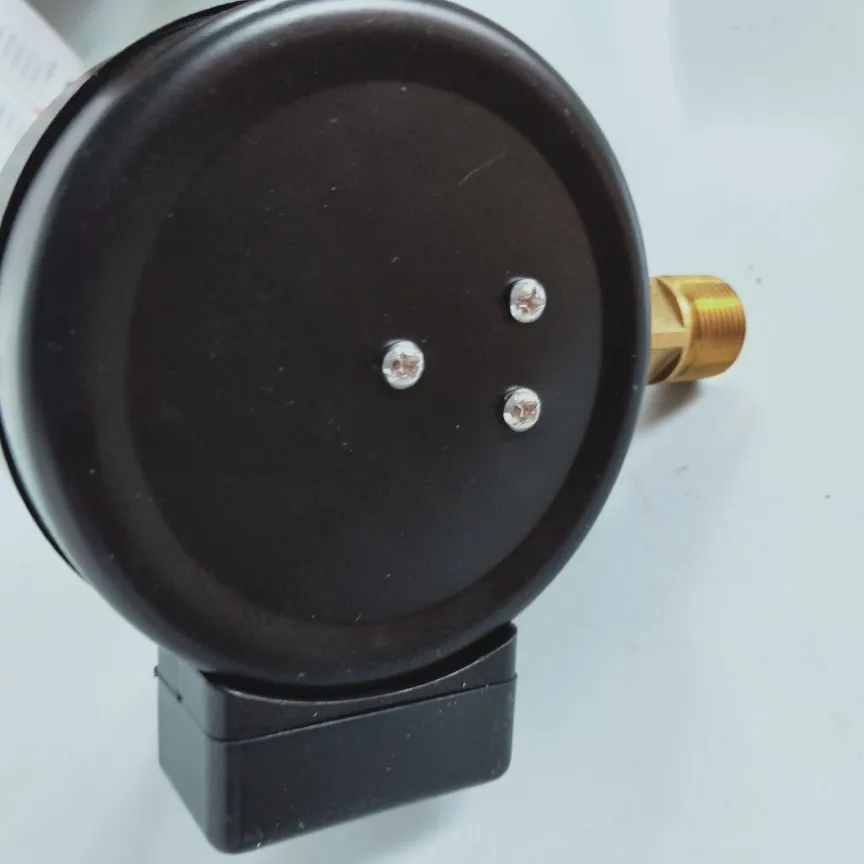

YXC100 вакуумный Магнитный Манометр с электрическим контактом используется для измерения положительного и отрицательного давления газовой и жидкой среды, которая не вызывает коррозии меди и медных сплавов, и когда давление достигает заданного значения, он отправит сигнал, включит цепь управления и достигнет цели автоматического управления сигнализацией.
Штырь электрического контактного сигнала электрического контактного устройства оснащен регулируемой магнитной сталью, которая может увеличить силу всасывания контакта и ускорить действие контакта, чтобы сделать контактный контакт надежным, устраните дуги и эффективно Избегайте вибрации прибора из-за рабочей среды или среднего давления. Пульсирование вызывает частое закрытие контактов. Таким образом, прибор имеет преимущества надежного действия, длительного срока службы и высокой мощности контактного переключателя.
В дополнение к тем же функциям, что и точечный контактный манометр, датчик контактного давления с точки анти-вибрации имеет важное значение для измерения давления среды с помощью сильных импульсов и сильной вибрации в рабочей среде.

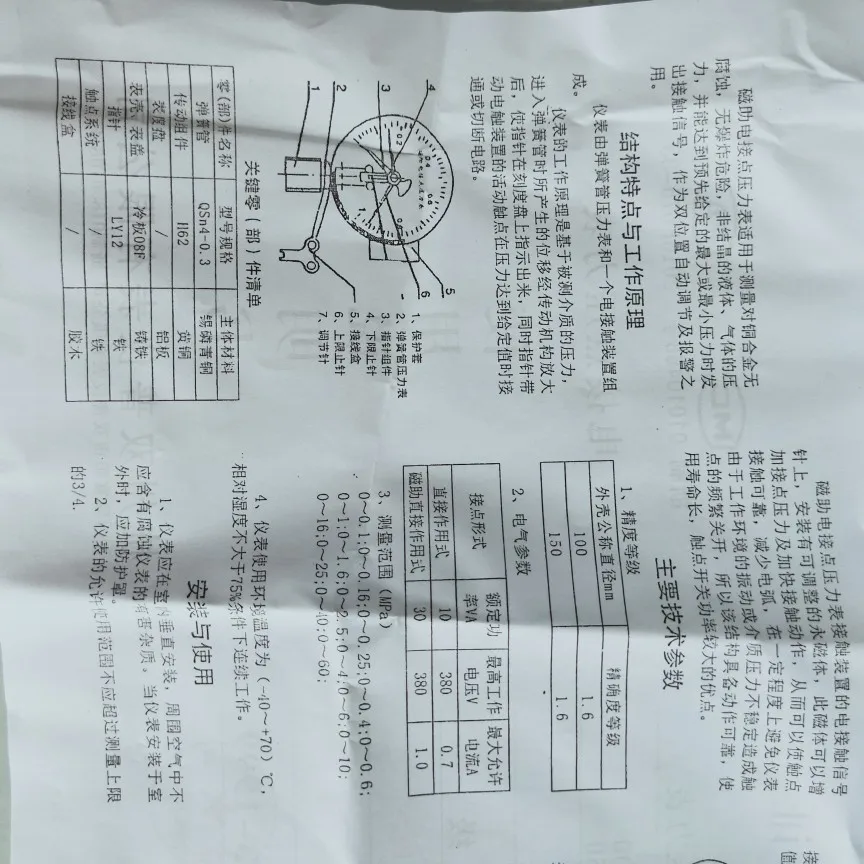

◇Structural принцип
Прибор состоит из направляющей системы давления (включая соединения, пружинные трубки и т. Д.), механизма передачи, индикаторного устройства и корпуса.



Когда измеренная среда действует на пружинную трубку, конец трубки производит соответствующую эластичную деформацию-смещение, которое выделяется механизмом передачи.



После большого давления измеренное давление отображается на циферблате с помощью прибора.






Степень: 2,5; 1,6

● Условия окружающей среды для использования: -40 ~ 70?, относительная температура не более 90%

● Влияние температуры: не более 0.4%/10 ℃ (Использование температуры отклоняется от 20 ± 5 ℃)

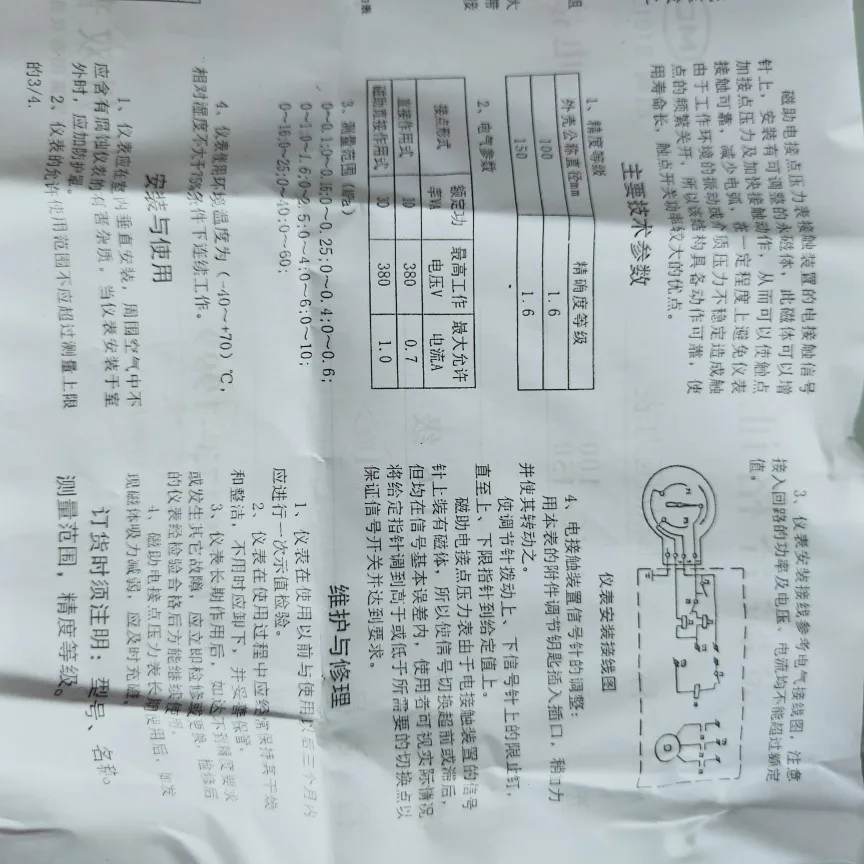

Принцип проводки:

Необходимо добавить промежуточное реле. Электрический контактный манометр имеет 1 точку высокого напряжения, среднюю точку и низковольтную точку. Направление тока: прямой провод входит в среднюю точку, проходит через точку низкого напряжения и достигает нормально замкнутой точки группы контактов промежуточного реле. Один конец катушки контактора и другой конец катушки реле соединены с нейтральной линией. Выбирается другой набор нормально открытых контактов на контакторе, и 2 конца соединены параллельно с концом низкого давления и концом средней точки манометра. Управление промежуточным реле происходит от живого провода до средней точки манометра, до точки высокого напряжения до промежуточной релейной катушки, И другая часть промежуточной релейной катушки соединена с нейтральным проводом.
