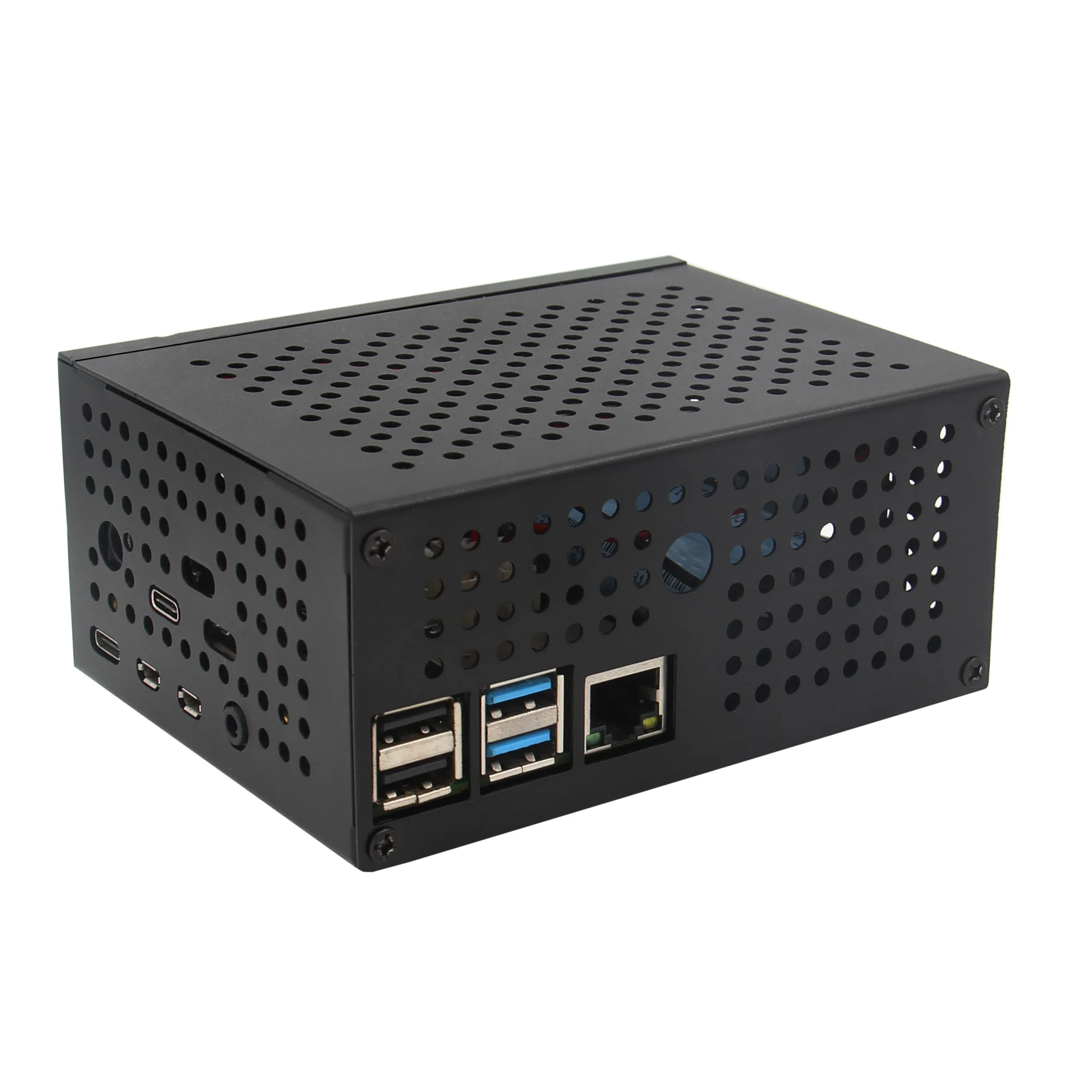

X708 V2.0 UPS HAT и плата управления питанием с металлическим чехлом функция

X708 V2.0 UPS HAT и плата управления питанием с металлическим чехлом функция

Примечание:

В комплект не входят Raspberry Pi 4B и аккумуляторы.

Не подключайте питание к Raspberry Pi через разъем Micro USB или разъем Type-C.

Руководство пользователя://raspberrypiwiki.com/X708

X708 V2.0 выпущен в апреле 2022 года;Обновление:

• Дополнительная защита цепи и функции сигнализации, когда аккумулятор обратно подключен (будет включено)

• Поддерживает управление двумя скоростями вентилятора

• Решена проблема, что старая версия не может зарядить, когда батарея будет измотана

• Улучшенная функция автоматического включения

• Дополнительная функция переразряда батареи

• Улучшенная мощность управления путями Функция: в тех случаях, когда внешний адаптер питания переменного тока поставляется, AC блок питания обеспечивает питание UPS Шилд, а также заряжает батарею.

Упаковочный лист:

В комплекте 1: X708 плата + X728-C1 металлический чехол

• 1x X708 Плата расширения

• Винты 8x M2.5 * 5 мм

• 4x M2.5 * 12 + 6 мм прокладки

• 4x M2.5 * 12 мм прокладки

• 1x джемпер шаг звеньев 2,54 мм

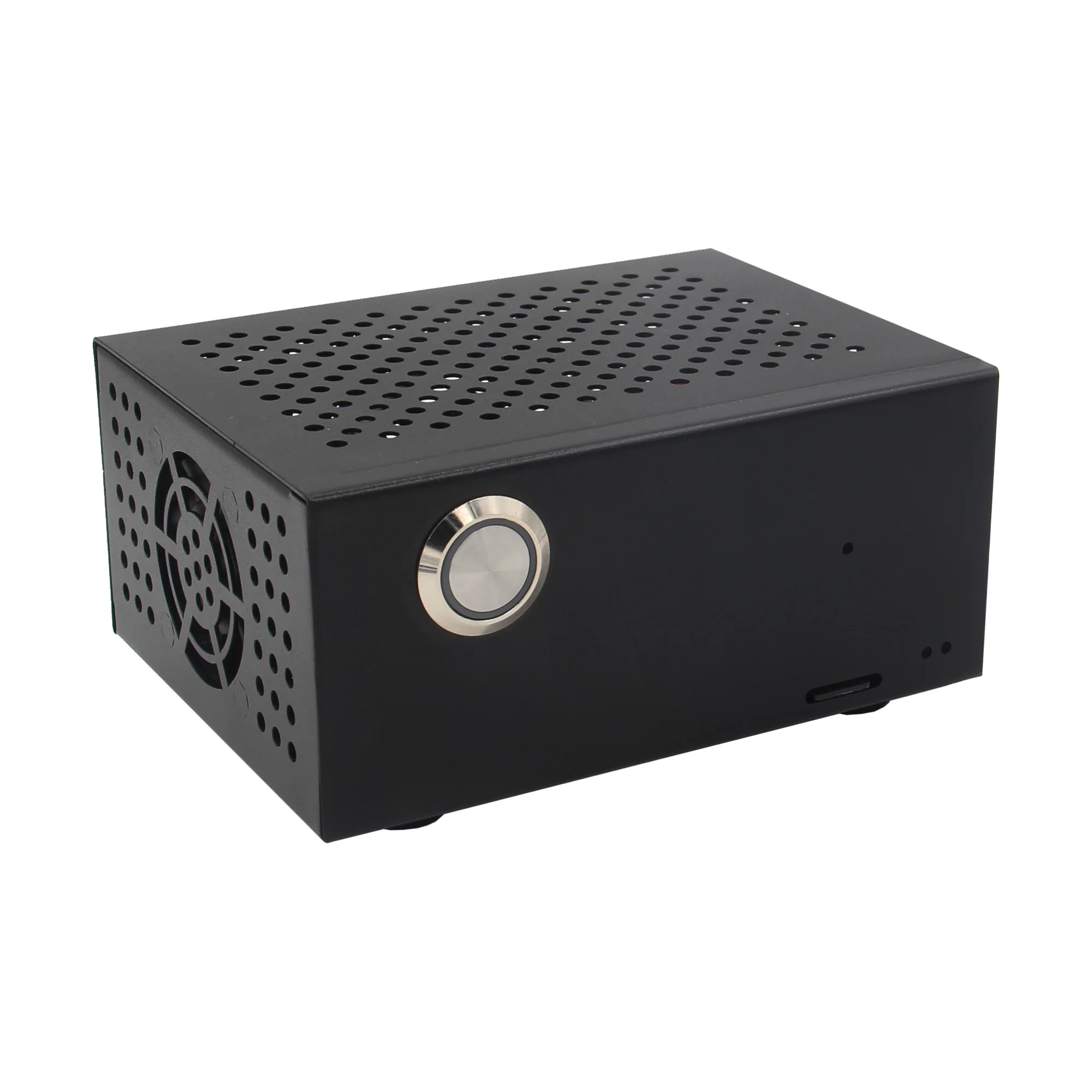

• 1x X728-C1 металлический чехол

• 1x4010 Вентилятор охлаждения

• 1x Винты

Комплектация 2: блок питания 1 + Type-C (штепсельная Вилка европейского стандарта)

В комплекте 3: блок питания 1 + Type-C (штепсельная вилка США)

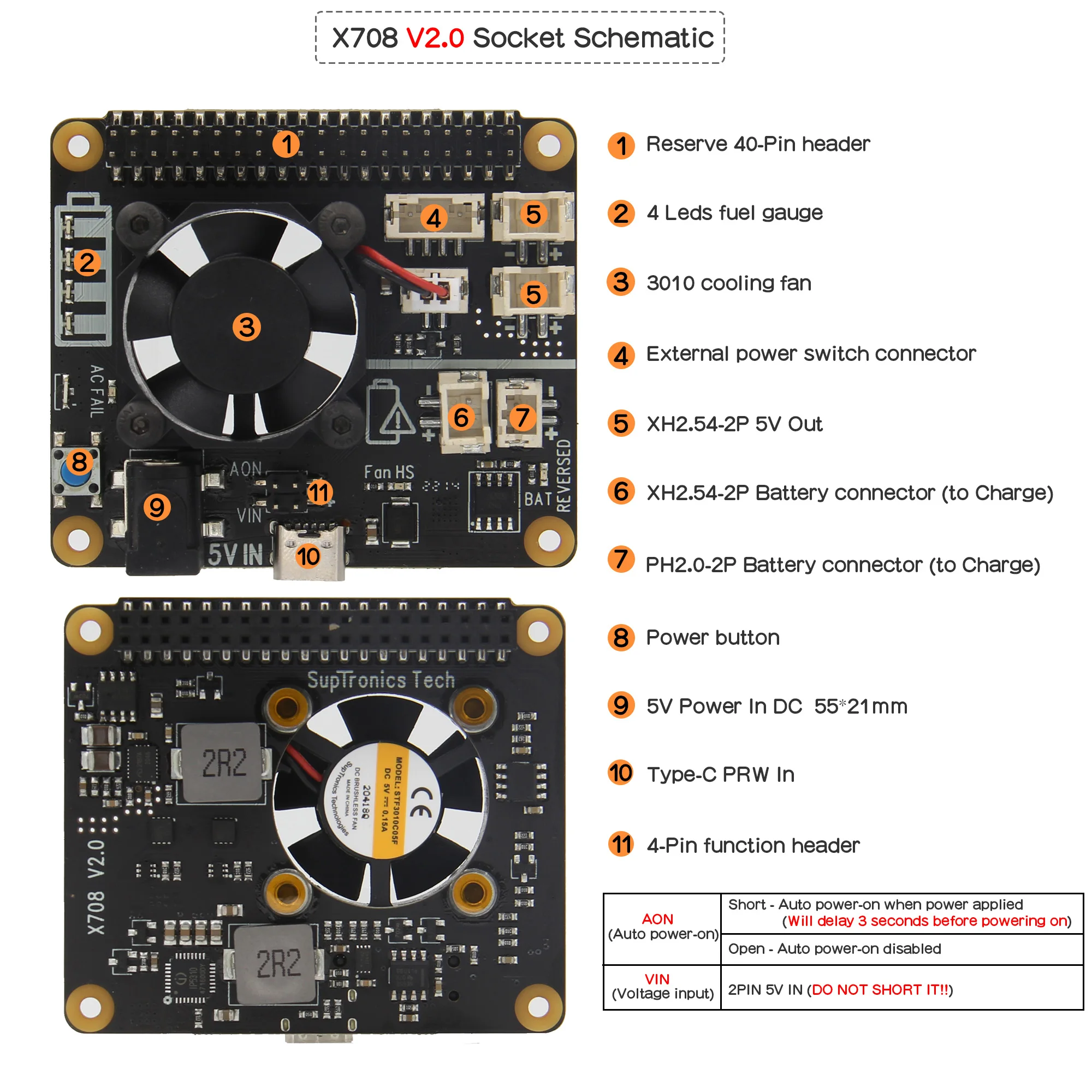

X708 умный и мощный источник бесперебойного питания (UPS)

• Обеспечивает непрерывную работу до 10 ~ 30 часов (в зависимости от типа батареи и количества использованных)

• Макс 5,1 V 8000mA Мощность резервного копирования для даже самого взыскательного RPi комплект источник бесперебойного питания

• Поддерживает быструю зарядку аккумулятора 2A/3A

• Интегрированная защита от перегрузки по току и защита от перенапряжения

• Интегрированные топливные системы Максима (считывание напряжения батареи и процент через i2c)

• Интегрированный 10-А полностью интегрированный синхронный повышающий преобразователь

• Интеллектуальная автоматическая зарядка и разрядка

• Работайте как в режиме зарядки, так и в режиме boost, чтобы обеспечить полное управление системой и питание батареи mgt

• Интегрированный сквозной путь IN-to-SYS Для передачи входного напряжения в систему

• Усовершенствованная система управления питанием позволяет избежать частого заряда и разрядки батарей

• Передовая система управления питанием позволяет 3а быстрой зарядки и питания Raspberry Pi одновременно

• Встроенные 4 зеленых светодиода показывают уровень зарядки и разрядки батареи 25%, 50% , 75% и 100%

• Батареи крепятся через PH2.0-2P или XH2.54-2P

• Интеллектуальное и безопасное управление питанием

• Нажмите кнопку, чтобы включить

• Нажмите кнопку и удерживайте в течение 1-2 секунд для перезагрузки

• Нажмите кнопку и удерживайте в течение 3-7 секунд для обеспечения безопасного отключения

• Нажмите кнопку и удерживайте в течение> 8 секунд, чтобы отключить работу

• Поддержка безопасного отключения и полного отключения от программного обеспечения

• Встроенный синий светодиодный индикатор показывает состояние включения, перезагрузки и выключения питания

• Потеря мощности переменного тока или Обнаружение сбоя адаптера питания (светодиодный индикатор и GPIO)

• Опционально, чтобы включить автоматическое включение при включении или восстановлении питания

• Автоматическая безопасное отключение когда низкого заряда батареи (напряжение <3,0 V)

• Сверхнизкое энергопотребление в режиме ожидания для максимального срока службы батареи

Спецификация

• Источник питания через гнездо типа C: 5Vdc ± 5%, ≥ 3A; Через разъем питания постоянного тока: 5Vdc ± 5%, ≥ 4A

• UPS ток на выходе: 5,1 V ± 5% Max 8A

• UPS ток зарядки: 1,8 ~ 2.2A/2,3 ~ 3.2A

• Напряжение клеммной батареи: 4,24 В

• Перезарядки порог: 4,1 V

• Батарея: 3,7 литиевая батарея
