Paulkitson DAP4008 4In 8Out Профессиональный процессором цифровой 32Bit DSP 13 полосный эквалайзер, обеспечивающий с елкой аудио оборудование эффекты

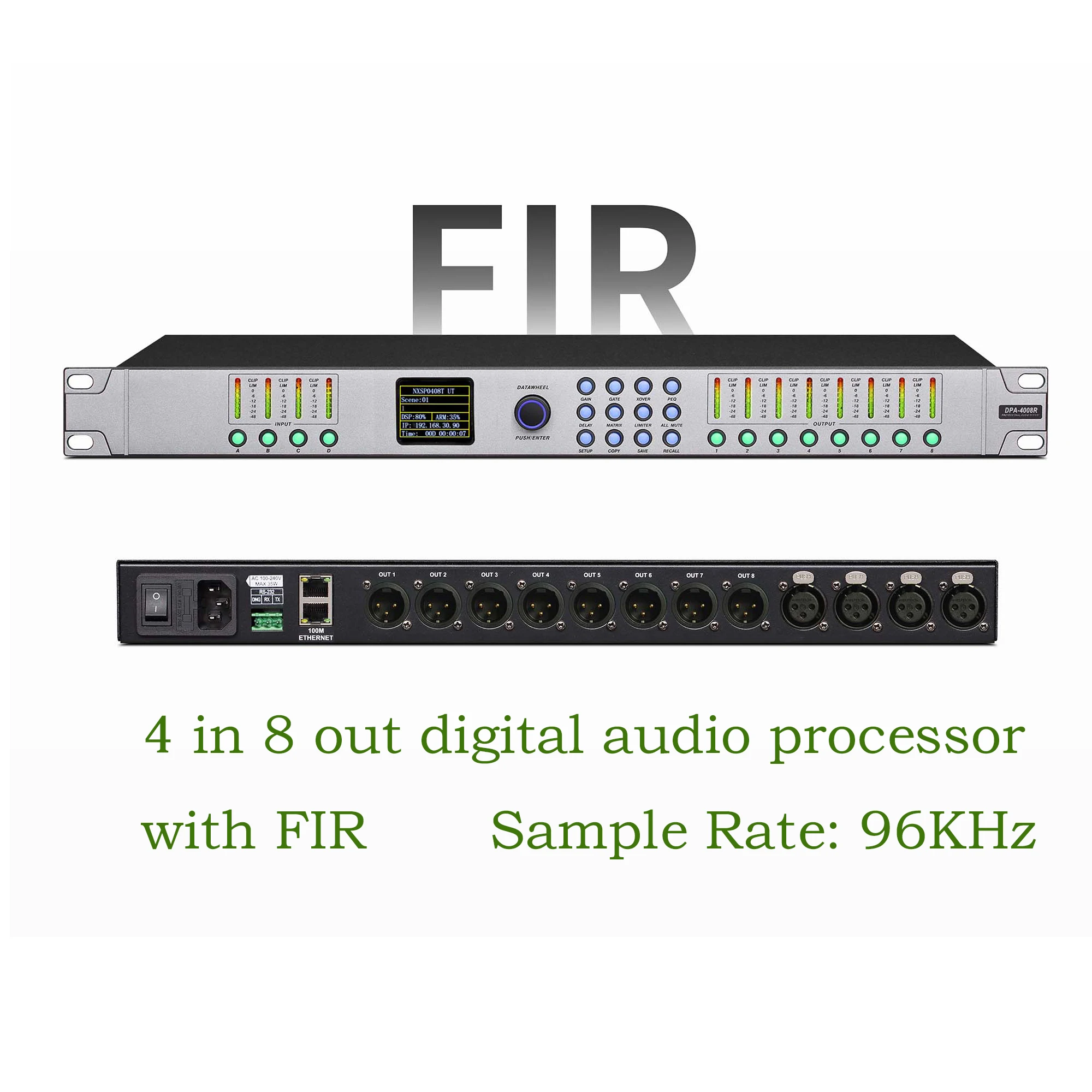

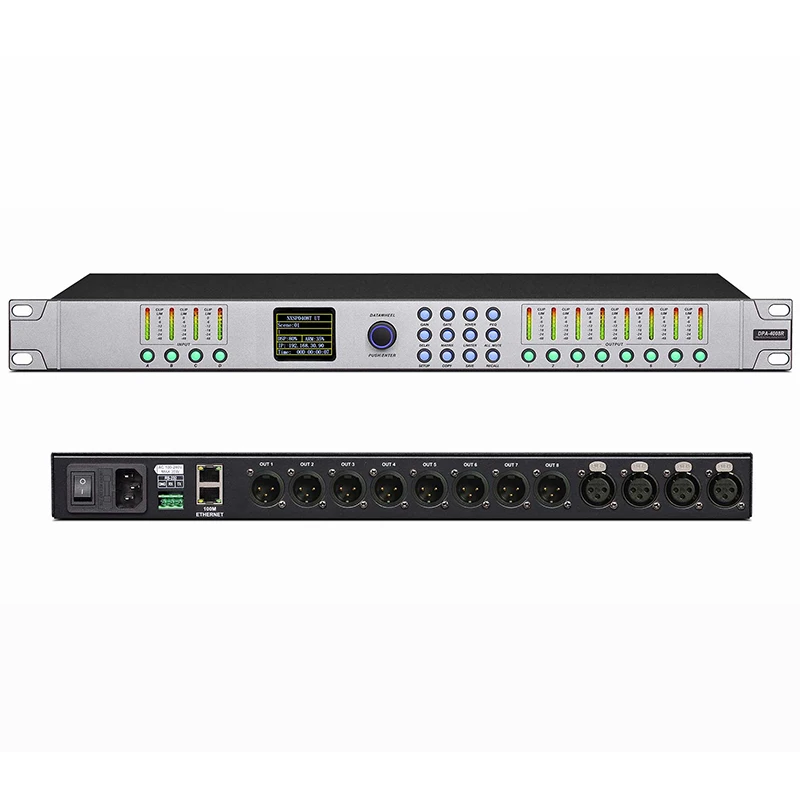

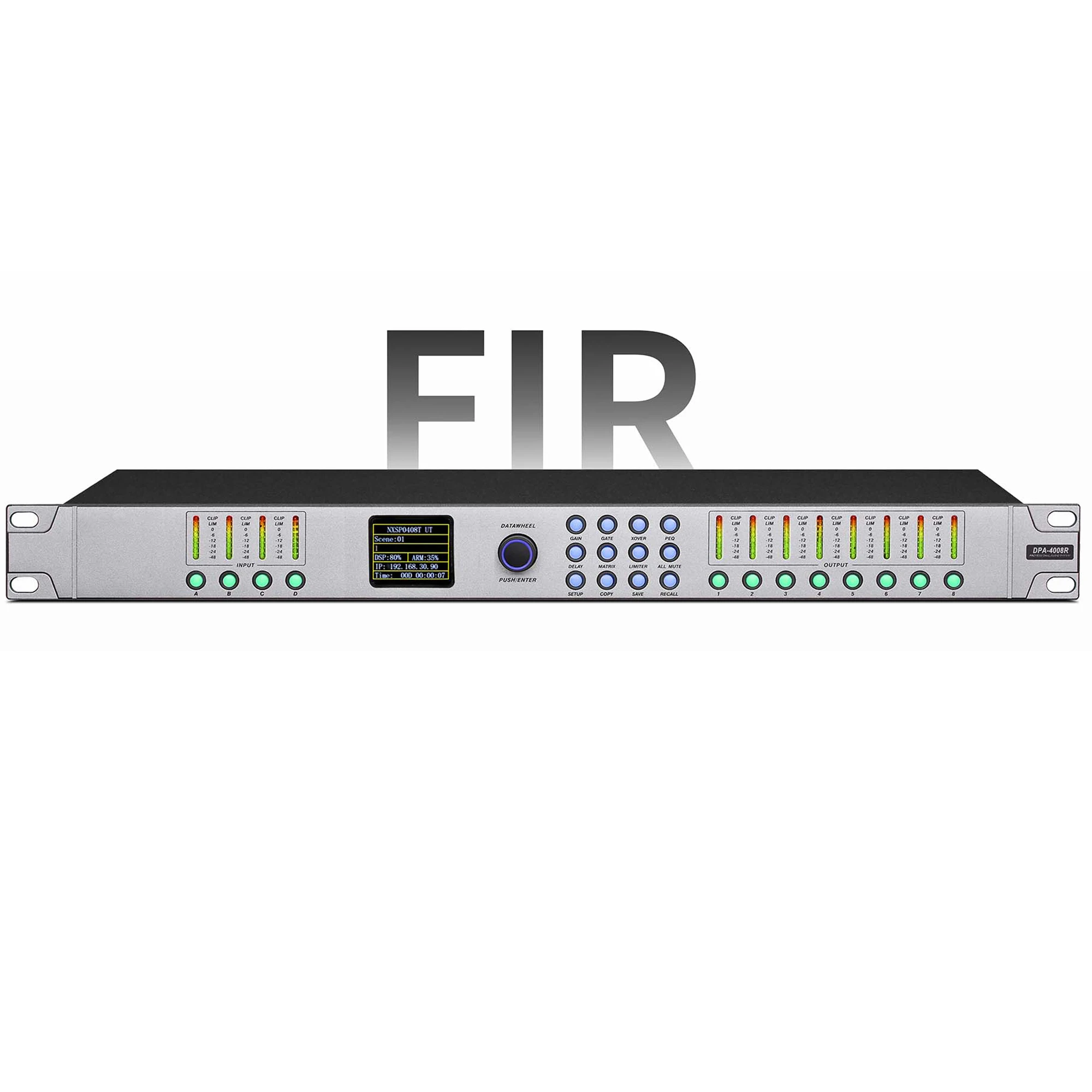

DPA-4008R введение продукта:

Это устройство является высокопроизводительным цифровым аудиопроцессором. Максимальная частота выборки составляет 96 кГц, И аудио собирается и обрабатывается 24 бит AD/DA аналого-цифрового/аналогово-цифровой конверсионный чип и высокой скоростью обработки чип DSP. Поддерживает до 4 аналоговых или AES/EBU входов и 8 аналоговых выходов. Каждый входной и выходной канал поддерживает 13 параметрический эквалайзер, дополнительно оборудована высоких и низких частот фильтры, генератор сигналов, гейт, контроль, вход переменного тока, выход ограничитель, сцена заданной и регулируемой до 2000 мс на канал задержки и другие мощные функции, оснащенные 100 м двумя сетевыми портами, RS-232 может осуществлять быструю конфигурацию и отладку, а также поддерживать каскад между несколькими устройствами. Проведите серию оптимизации и регулировки для высококачественной системы звукоусиления.

Особенности:

● 32-бит DSP чип обработки, самая высокая частота дискретизации поддерживает до 96 кГц, 24bit AD/DA преобразования;
● Входное обработки деталей включает в себя: генератор сигналов, гейт, поддержка 13-полосным эквалайзером (включая все фильтром нижних частот), высокий и низкий фильтр
Волновой фильтр, управление усилением, отключение звука, фаза, 2000 мс Регулируемая задержка, регулировка связи и другие функции обработки;
● Выход обработки деталей включает в себя: 13-полосным эквалайзером (включая все фильтром нижних частот), высокий и низкий ИК-фильтр, контроль, немой, фаза
Бит, 2000 мс Регулируемая задержка, регулировка связи и другие функции обработки;
● Все входы и выходы могут быть свободно назначены матрицей, и имя каждого входного и выходного канала может быть изменено;
● Все входные и выходные каналы имеют независимую функцию регулировки фазовой кривой;
● Все входные и выходные каналы имеют высокие и низкие проходные фильтры, и тип кроссовера может быть выбран: Butterworth, Bessel, Linkwich
-Rayleigh, наклон выбирается от-6 дБ/от октября до-48 дБ/от октября;
● Все ограничители напряжения входного канала имеют регулируемое пороговое значение, соотношение, время запуска, время восстановления и Коэффициент компенсации;
● Все выходные каналы имеют пороговые значения и регулируемое время восстановления;
● Регулируемая задержка всех входных и выходных каналов с задержкой до 2000 мс;
● Настройки параметров между любым каналом могут быть скопированы свободно, и любой канал может быть изменен в связи;

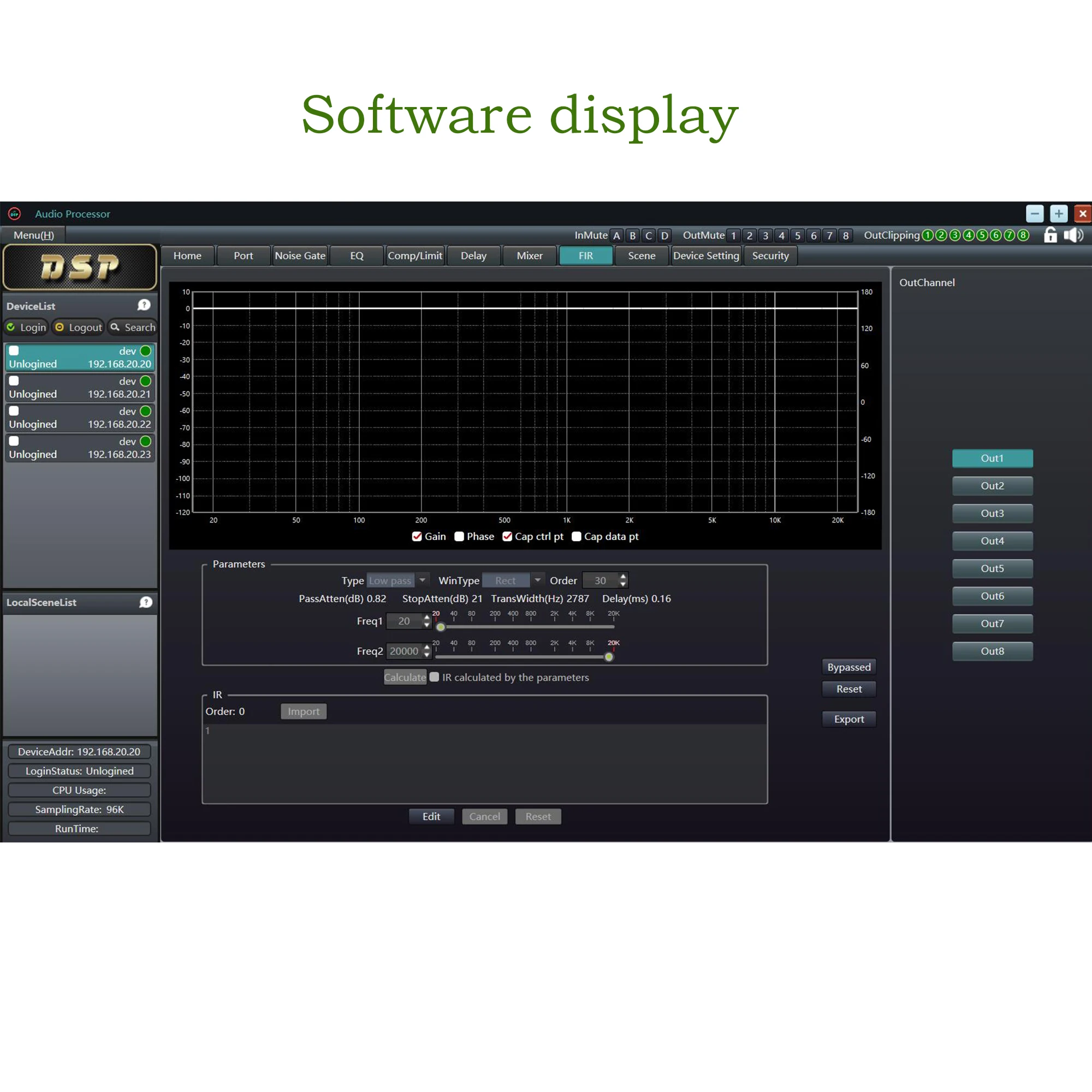

● Вы можете увидеть график регулировки кривой PEQ всех текущих входных или выходных каналов на любом входном или выходном канале;
● Встроенный генератор тестового сигнала, методы ввода и ввода могут быть выбраны из розового шума, белого шума, частоты развертки и 20 Гц-20 кГц синусоидальной волны,
Амплитуда сигнала регулируется;

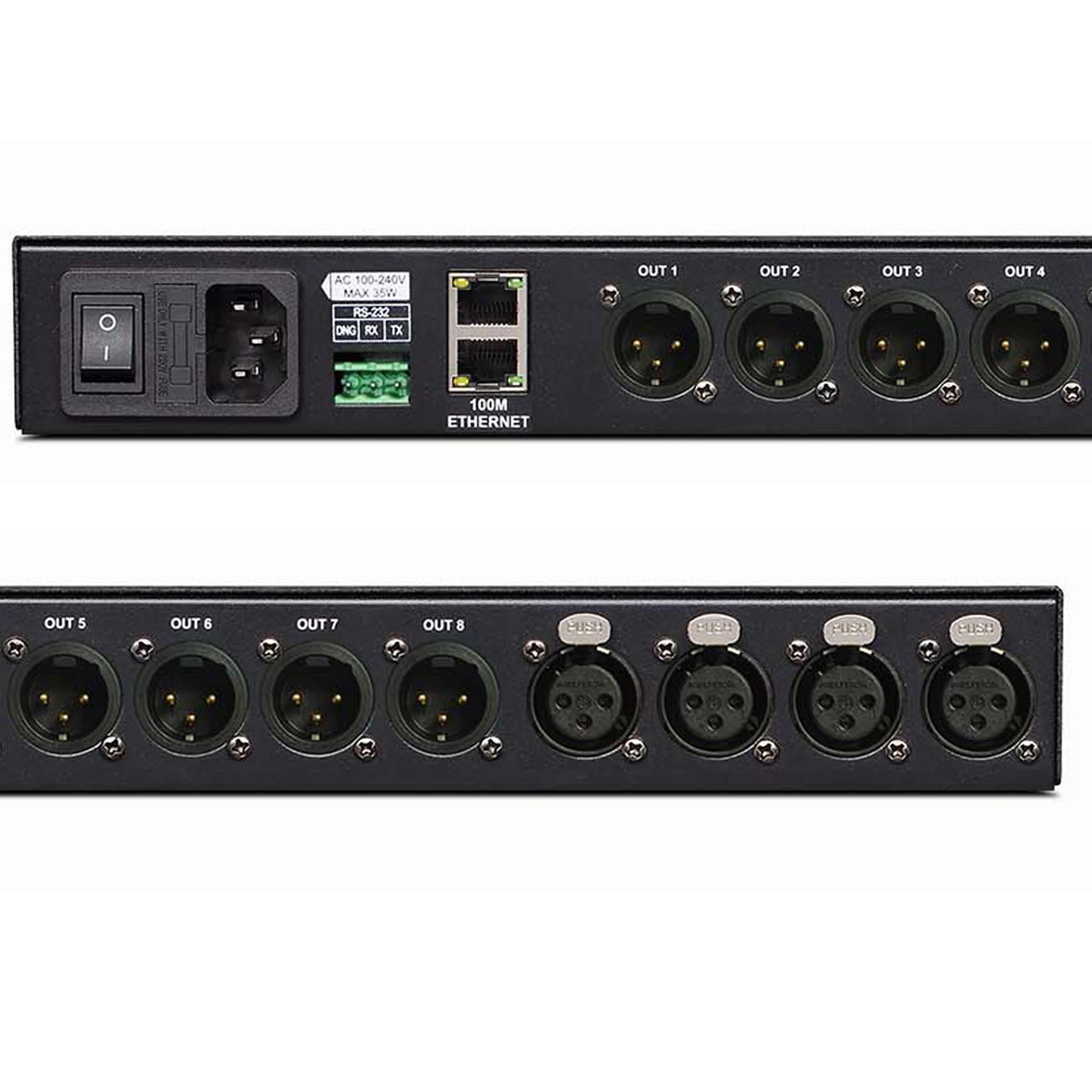

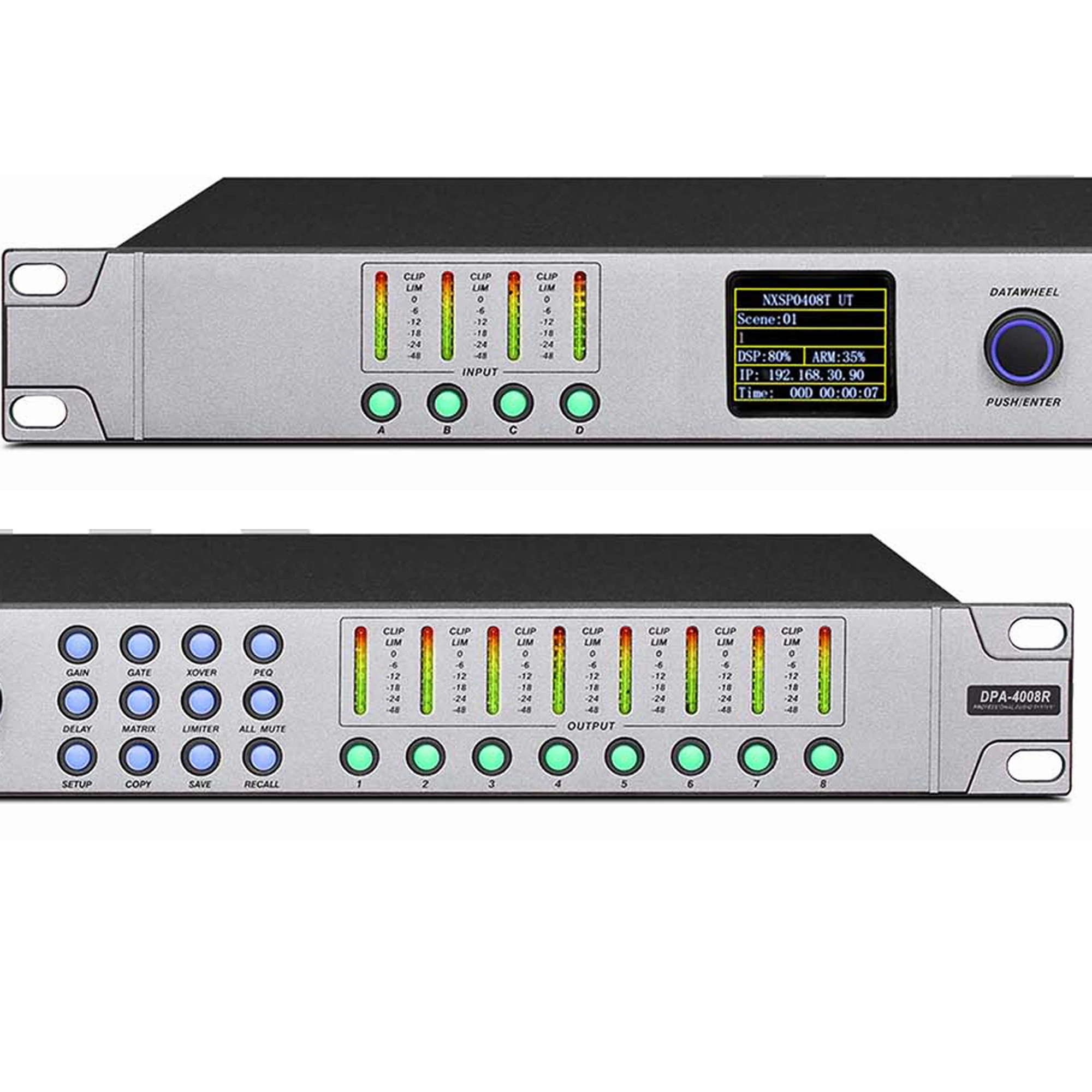

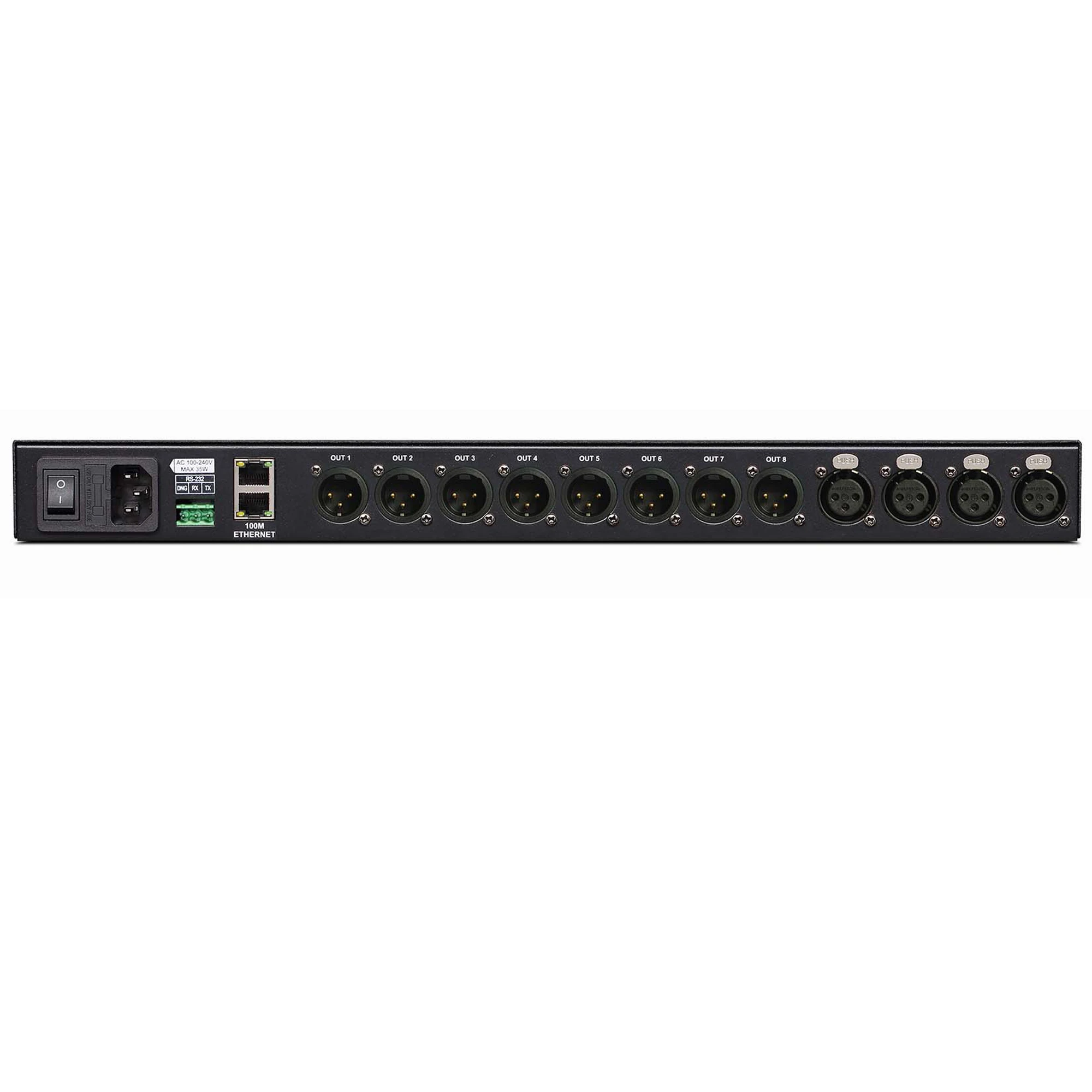

● Передняя панель с индикаторами уровня входного и выходного сигнала, usb-порт управления, задняя панель с портами управления RS232 и RS485,
Подключение одной кнопкой делает работу пользователя проще и быстрее;
● Поддерживает до 64 заданных сцен, состояние всей машины и каждый набор можно хранить и запоминать отдельно, а также имеет функцию защиты паролем, чтобы сделать устройство более безопасным;
● Применение: профессиональные представления, конференц-залы, корты, аудитории, многоцелевые залы и другие сцены.

Технические параметры:

Частота дискретизации: 96 кГц
Аналоговые входы: сбалансированный 4 XLR
Входное сопротивление: сбалансированный 10 кОм
Входное сопротивление: 20 кОм несбалансированный
Аналоговые выходы: сбалансированный 8 XLR
Выходное сопротивление: 50Ω сбалансированный
Выходное сопротивление: 100Ω несбалансированный
Частотная характеристика: 20 Гц-20kh ± дБ
Уровень выходного сигнала по умолчанию: 0dBu
Преобразование AD & DA: 24 бит
Максимальный входной уровень: 22dBu
Максимальный выходной уровень: 22dBu
THD + N Искажение: <0.0025% @ 4dBu 20 Гц-20 кГц
Частотная характеристика: 20 Гц-20kh ± дБ
Системы задержки: 2,2 мс
Уровень шума: -91dBu (без записи)
Вход в выходной Динамический диапазон: ≥ 110dBu
Отношение сигнал/шум: ≥ 110dBu

DSP: используя OMAP-L138 высокопроизводительный DSP TI, вычислительная мощность составляет до 3648 MIPS и 2746 MFLOPS в секунду, встроены несколько звуковых алгоритмов, И максимальная частота дискретизации поддерживается до 96 кГц
Параметрический эквалайзер: 13-полосным эквалайзером на обоих входные и выходные каналы
12 типов фильтров: пиковые, Зазубренные, высокие полки, низкие полки, высокие проходы, низкие проходы, 2-й заказ Allpass, 1-й заказ Allpass, Butterworth Highpass, Butterworth Lowpass, Bessel Highpass, bessel Low pass опционально
Диапазон усиления фильтра: -15 дБ ~ + 15 дБ, точность шага: 0,1 дБ
Диапазон усиления входного и выходного сигнала: -72 дБ ~ + 12 дБ, точность шага: 0,1 дБ
Центральная частота: регулируется в 20 Гц ~ 20 кГц Частотный диапазон с 1 Гц точность шага
Фильтр Q значение/широкополосный доступ: пик, выемка, второй заказ все-пропуск Q значение: 0,01 ~ 5
Фильтрация высоких и низких частот: Butterworth наклон: 6/12/18/24/30/36/42/48 дБ/Oct
Bezier склон: 6/12/18/24/30/36/42/48 дБ/Oct
Linkwich-Rayleigh: 12/24/36/48 дБ/Oct
Входной шум ворота: пороговый диапазон: -84dBFS ~ 0dBFS;
Время запуска: 1 мс ~ 1000 мс;
Время восстановления: 1 мс ~ 1000 мс
Входное Сжатие: пороговый диапазон: -84dBu ~ 0dBu
Соотношение: 1-20
Время запуска: 1 мс ~ 1000 мс
Время восстановления: 1 мс ~ 1000 мс
Компенсация: -24 ~ 30
Ограничитель на выходе: пороговый диапазон: -84dBu ~ 0dBu
Время восстановления: 100 мс ~ 1000 мс;
Задержка: до 2000 мс Регулируемая задержка для каждого входного и выходного канала
