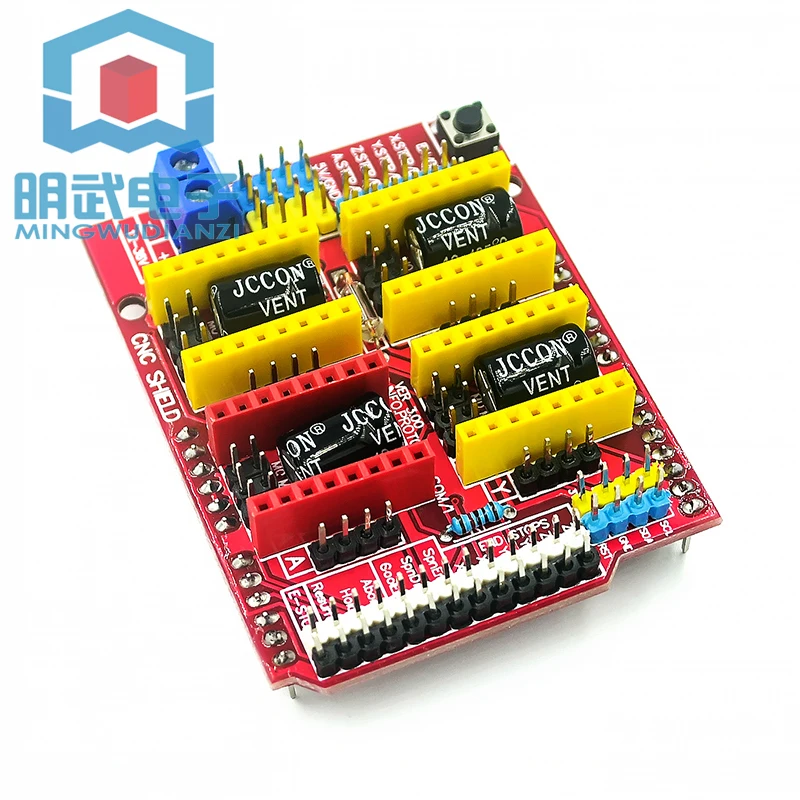

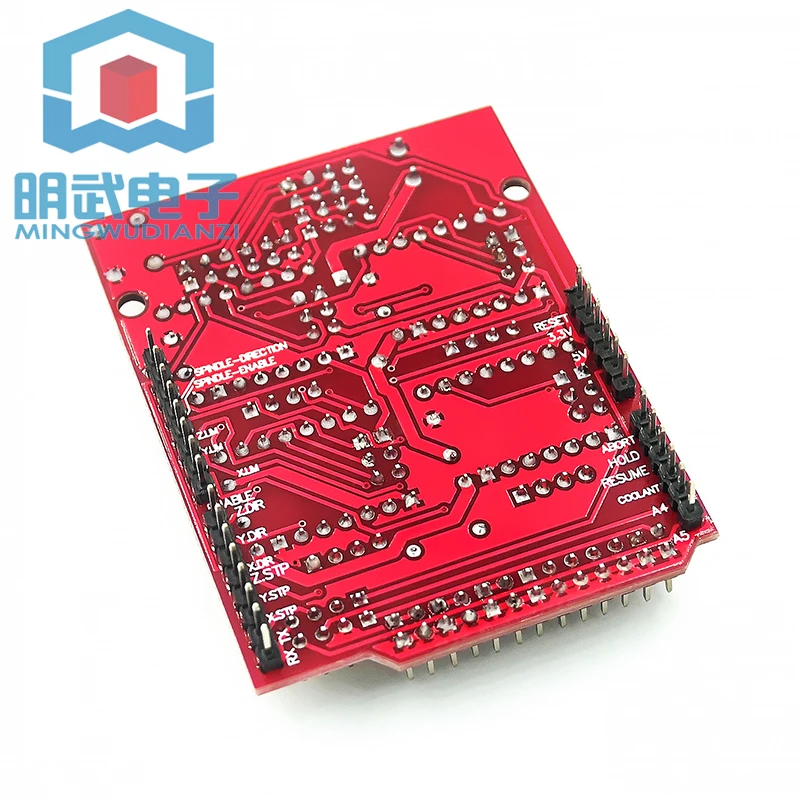

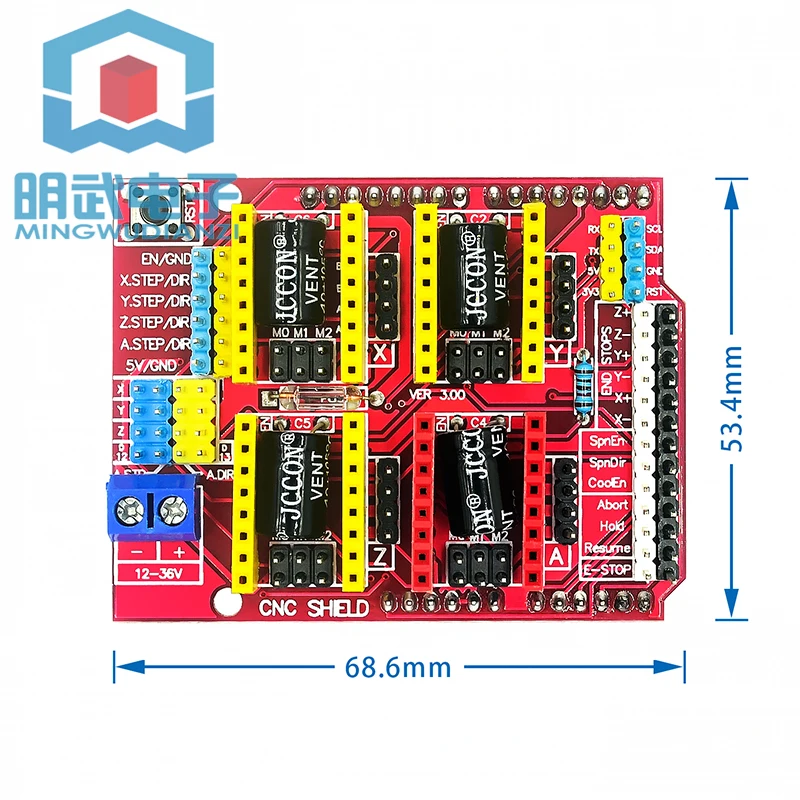

А,Введение продукта

Удлинительная плата используется для резьбы,3DПлата расширения драйвера принтера, есть4Дорожный шаговый двигатель драйвер модуль слот,Обратите внимание, что эта плата не содержитA4988Шаговый двигатель драйвер модуля, нужна дополнительная покупка в нашем магазине), Управляемый4Не в двигатель, и нужен только каждый шаговый двигатель2AIOРот, то есть,6AIOРот может быть очень хорошим управлением3Шаговый двигатель, использует Подъем очень удобно, попрощайтесь с традиционным шаговым двигателем операции trival.

Во-вторых, С модулемIOВведено соответствующее отношение рта

Основное управление шаговым двигателем необходимо закрепить, другие контакты находятся в гравировальной машине, или3DПринтер для использования, и здесь мы не делаем объяснений,IOКак показано выше.

8 -- EN (Драйвер шагового двигателя может сделать сторону, низкий уровень эффективности)

7-- Z.D IR (управление направлением оси Z)

6-- Y.D IR (управление направлением оси Y)

5-- X.D IR (управление направлением оси X)

4 -- Z.S teb (шаговый контроль оси Z)

3 -- Y.S teb (шаговый контроль оси Y)

2 -- X S teb (шаговый контроль оси X)

/Ниже приведены простые процедуры управления шаговым двигателем,

8/# define EN шаговый двигатель может сделать сторону, низкий уровень эффективно

5/# define X_DIR X axis stepper motor control

6/# Определите Y_DIR Y-axis шаговый двигатель управления

/# Define Z_DIR 7 z axis stepper motor control

2/# define X_STP x axis stepper control

3/# Определите Y_STP ось Y шаговый контроль

4/# Определите шаговый контроль оси z Z_STP

/*

/Функция: функция шага: управление шаговым двигателем и шаговыми шагами.

/Параметры: управление направлением dir, dirPin dir pin, соответствующий шаговому двигателю, stepperPin соответствующий шаг pin шагового двигателя, количество шагов

/Нет возвращаемого значения

*/

Шаг пустоты (булевое dir, байтовый dirPin, байтовый шаг, шаги int)

{

DigitalWrite (dirPin, dir);

Задержка (50);

Для (int I = 0;I

DigitalWrite (stepperPin, HIGH);

DelayMicroseconds (800);

DigitalWrite (stepperPin, LOW);

DelayMicroseconds (800);

}

}

Void setup () {/Установите шаговый двигатель, используемый в IO pin, на выход

PinMode (X_DIR, выход);PinMode (X_STP, выход);

PinMode (Y_DIR, выход);PinMode (Y_STP, выход);

PinMode (Z_DIR, выход);PinMode (Z_STP, выход);

PinMode (EN, выход);

DigitalWrite (EN, LOW);

}

Пустая петля () {

Шаг (false, X_DIR X_STP, 200);/X оси двигателя разворота 1 кольцо, 200 шагов в круг

Шаг (false, Y_DIR Y_STP, 200);/y разворот двигателя 1 кольцо, 200 шагов в круг

Шаг (false, Z_DIR Z_STP, 200);/z оси двигателя разворота 1 кольцо, 200 шагов в круг

Задержка (1000);

Шаг (true, X_DIR X_STP, 200);/ось X Мотор поворачивается 1 поворот, 200 шагов в круг

Шаг (true, Y_DIR Y_STP, 200);/y двигатель-это круг, 200 шагов в круг

Шаг (true, Z_DIR Z_STP, 200);/z оси двигателя 1, 200 шагов в круг

Задержка (1000);

}

Экспериментальные феномены: разворот шагового двигателя, пауза, одна секунда повторения круга, так цикл.

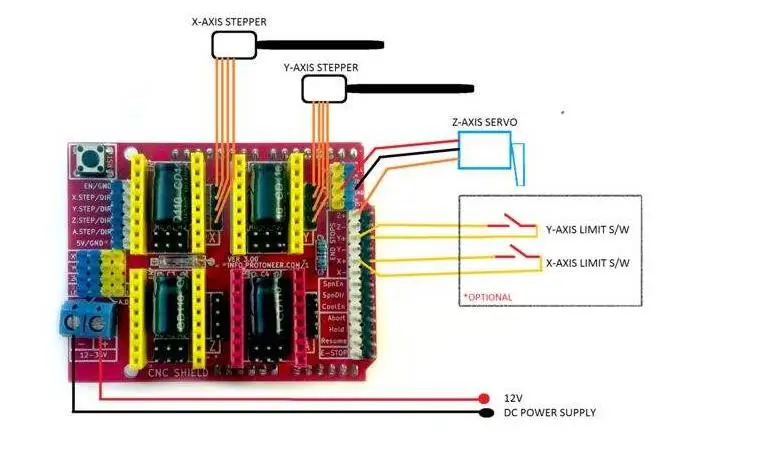

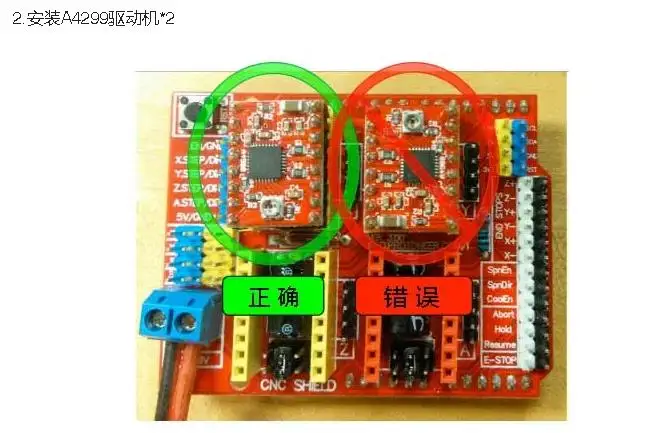

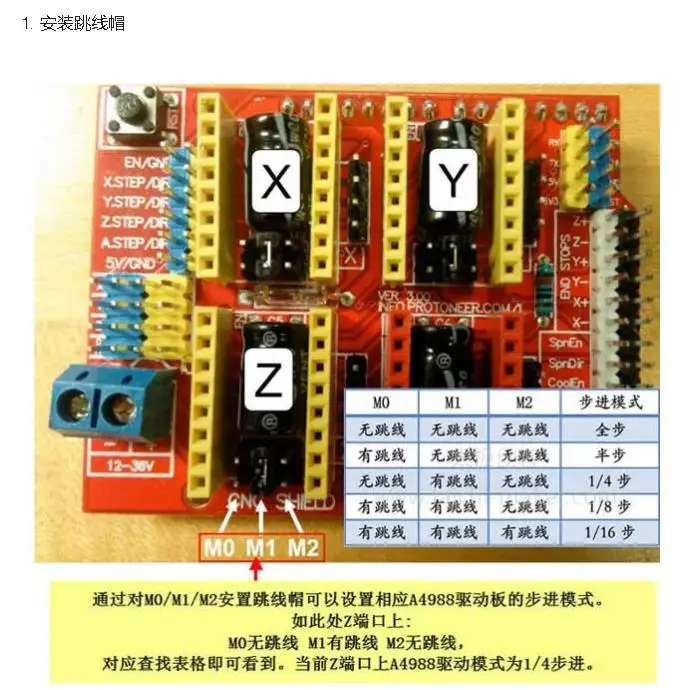

Стоит отметить: когда Подключаемый модуль A4988, будьте осторожны, чтобы не вставлять шаговый двигатель, способ проводки:

2 a, 2 b для группы (красный, зеленый), 1 a и 1 b для группы (синий, желтый), которая хочет изменить направление, измените местоположение в одной группе, 2 a, например, с 2 b.

Нет гарантии, открывайте упаковку, спасибо.

У //wenku.baidu.com/view/6542c342195f312b3169a5f7.html есть больше деталей, также можно обратиться за консультацией к магазину сокровищ, бизнес обычно детализирует фотографии ниже
