Паяльная станция ZHUOMAO Bga 5300 Вт оптическое выравнивание |

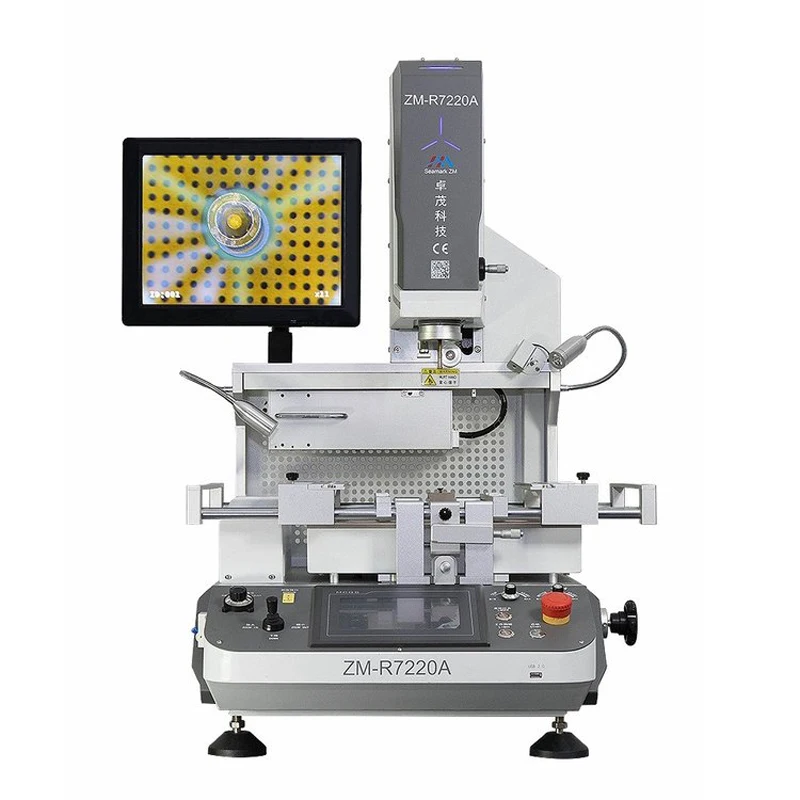

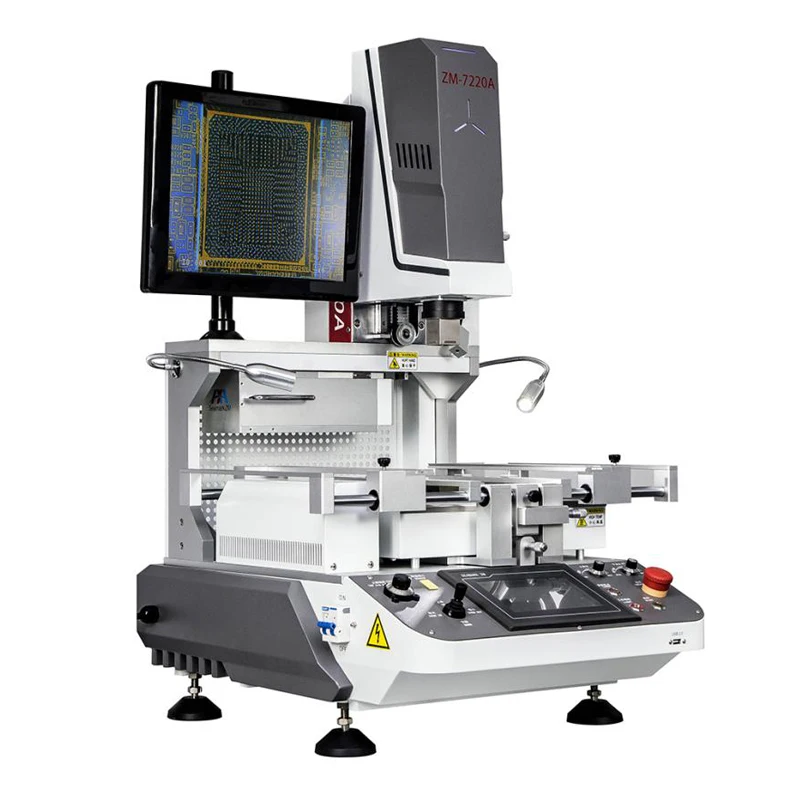

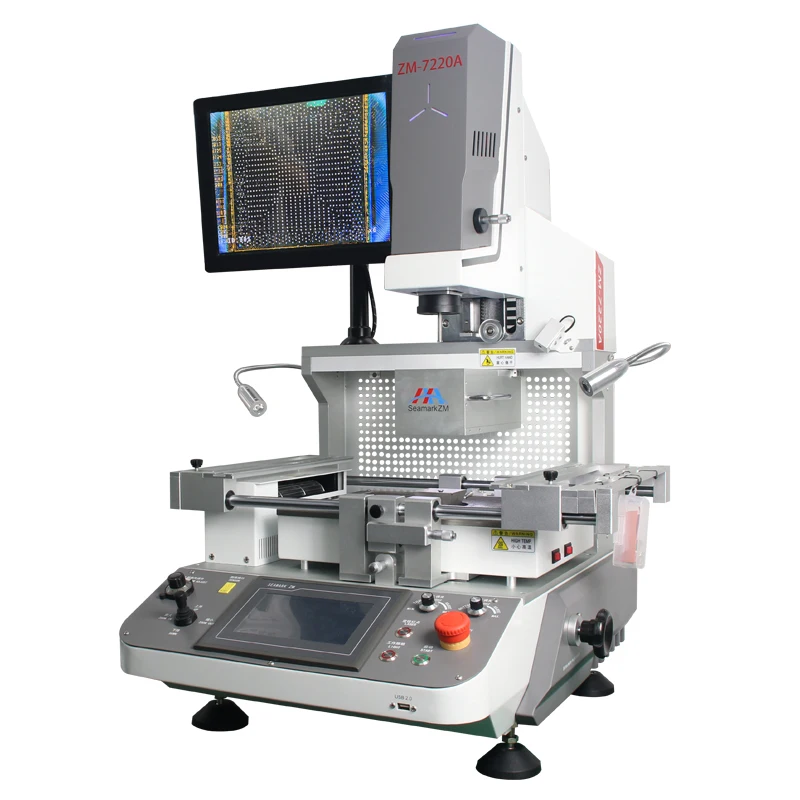

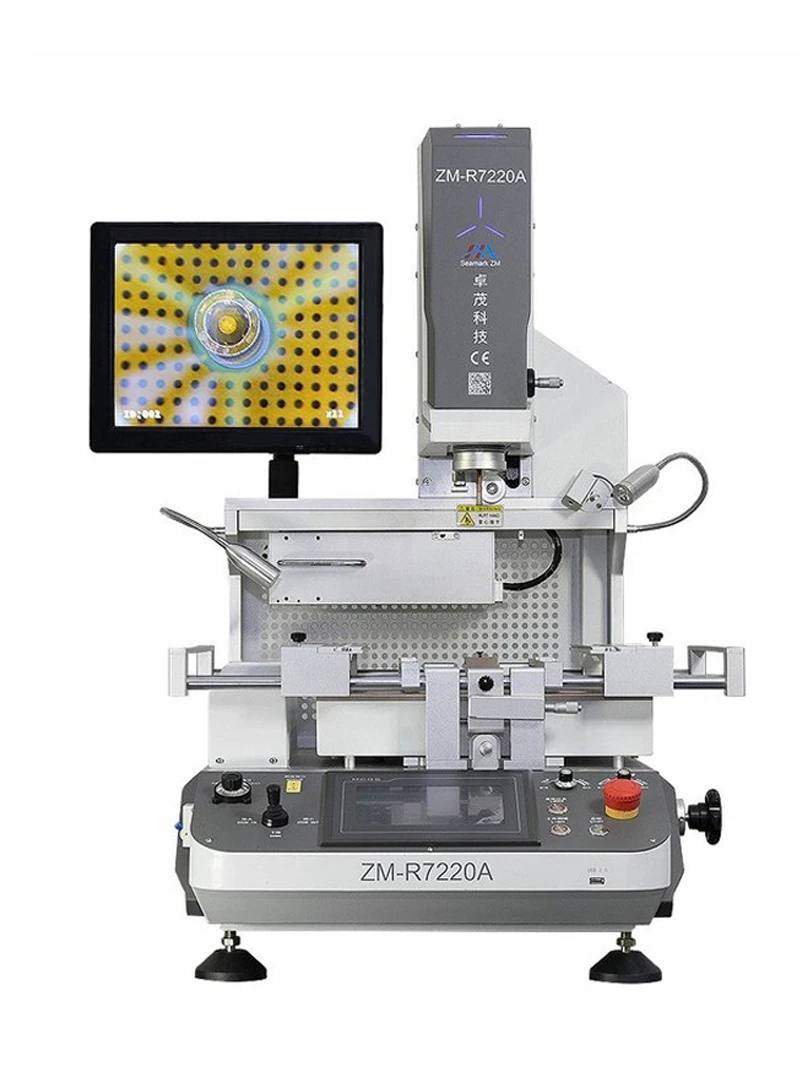

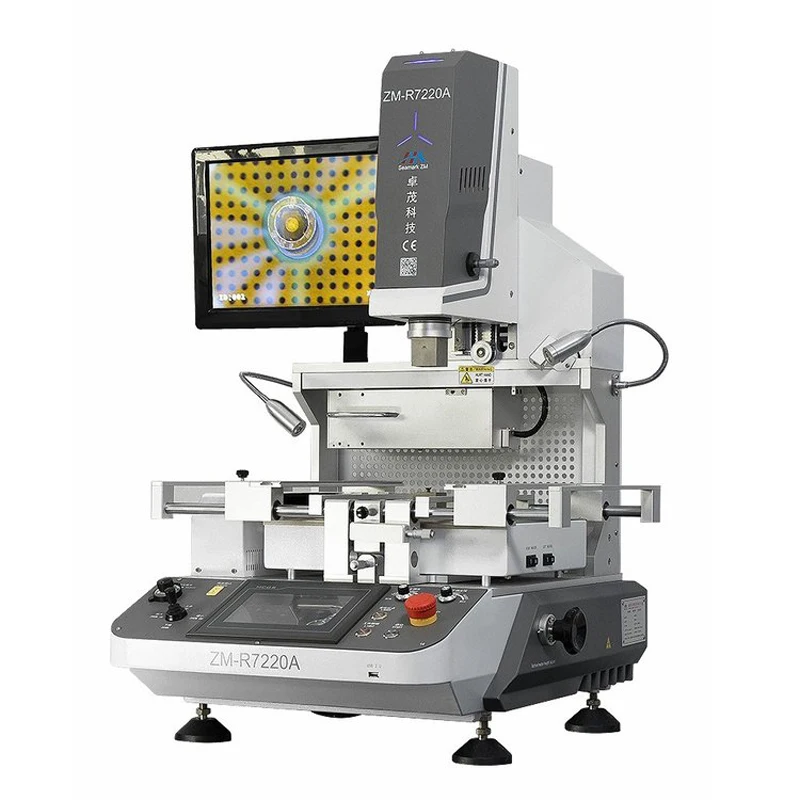

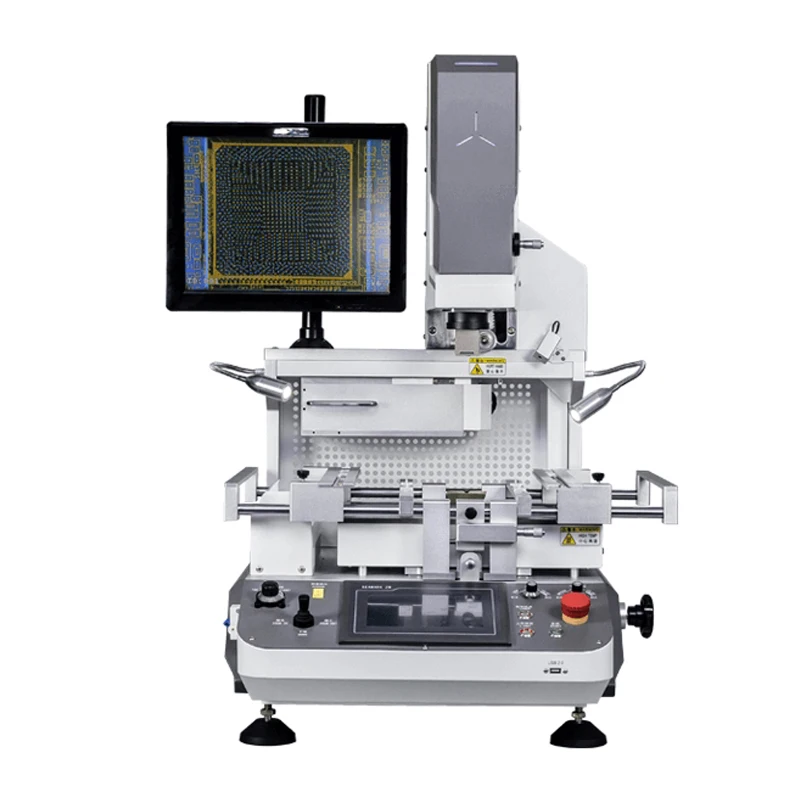

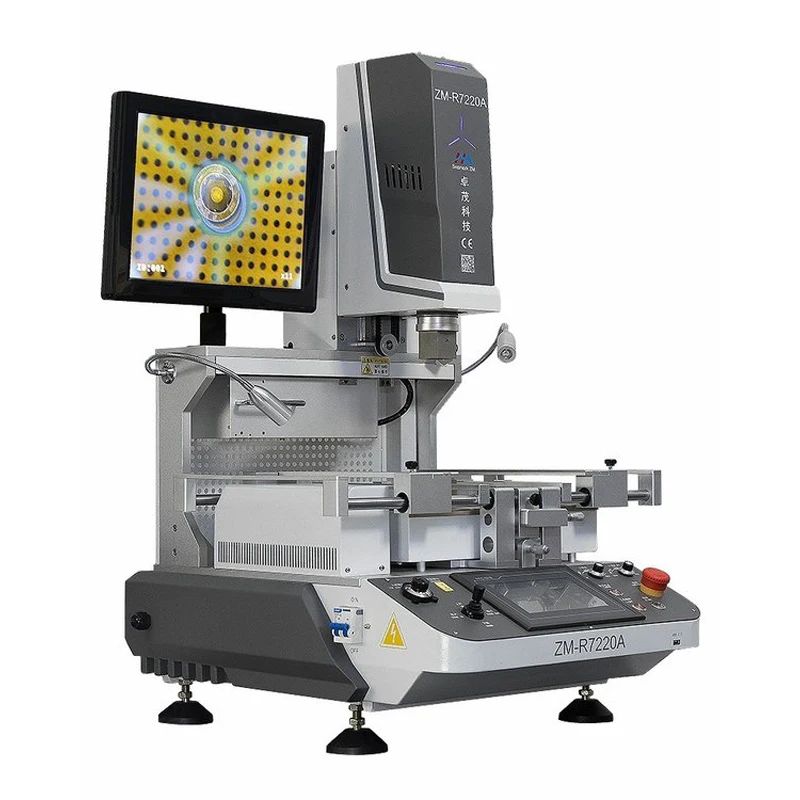

ZHUOMAO 5300W ZM-R7220A BGA паяльная станция оптического выравнивания

Особенности представить

● 3 независимых управляющих нагревателя

① Верхние и нижние нагреватели нагреваются горячим воздухом, третий ИК-нагреватель-Инфракрасное нагревание, верхние и нижние нагреватели могут одновременно нагревать печатную плату из верхней и нижней частей. Точность температуры в пределах ± 3 ℃, есть несколько сегментов может быть установлен в то же время; Площадь предварительного нагрева IR регулируется в соответствии с запросами желания, чтобы сделать нагрев PCB равномерно.

② Он может нагревать печатную плату и bga чипы одновременно. И третий ИК-нагреватель может подогревать печатную плату снизу, чтобы избежать деформации печатной платы во время процесса ремонта. Верхний и нижний нагреватели нагреваются независимо;

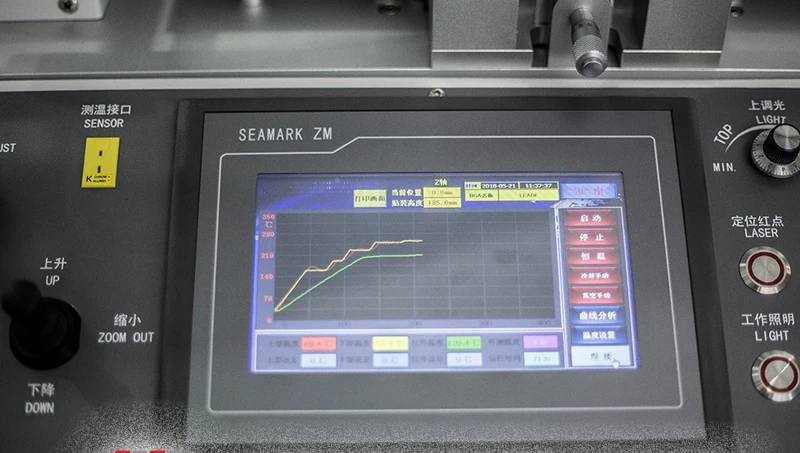

③ Выберите высокоточную термопару типа K close-loop и систему автоматической регулировки параметров PID; Она может отображать семь температурных кривых, а миллионы групп данных могут быть сохранены через устройство хранения U, С функцией мгновенного анализа кривых и анализа температуры BGA в любое время; Датчик предназначен для точного тестирования температуры.

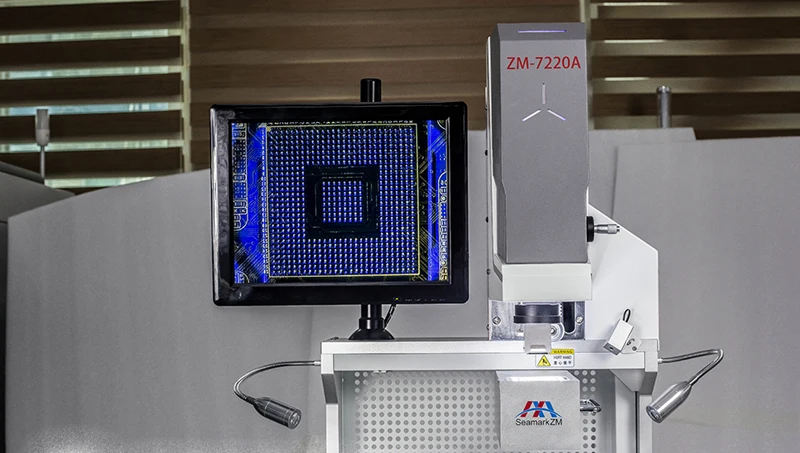

● Точная оптическая система выравнивания

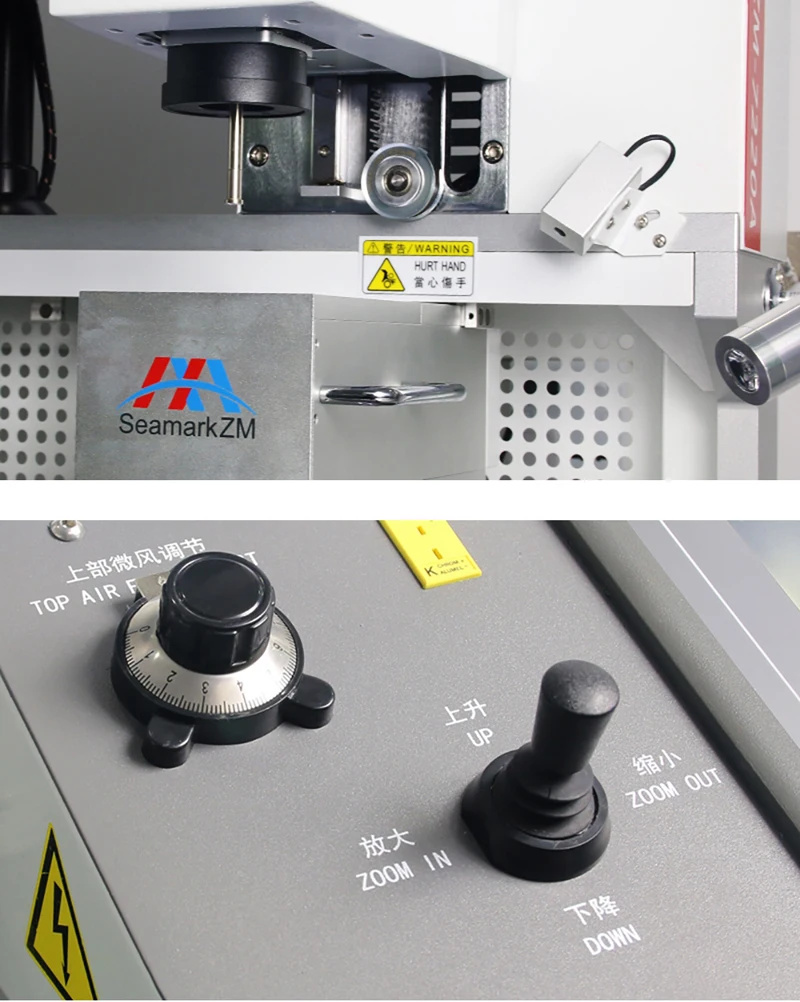

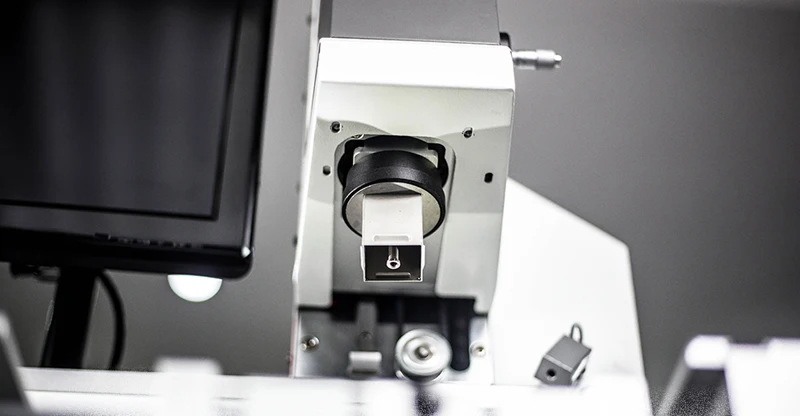

Принимает регулируемую цветовую оптическую систему CCD, с разделением луча, увеличением, уменьшением зума и функциями Микрорегулировки, имеет автоматическое разрешение хроматизма и систему регулировки яркости, усиливает до 230 X, монтажной точностью ± 0,01 мм.

● Многофункциональная операционная система

① Используйте интерфейс человека-машины высокой четкости, доступный для настройки «Настройка» и «Эксплуатация», чтобы избежать ошибок в настройках, верхнее нагревательное устройство и монтажная головка 2 в 1 дизайне, С автоматической идентификацией BGA чипов и высоты крепления, Он имеет функцию автоматической пайки и распайки. Он может установить 6 сегментов температуры и 6 сегментов температуры активности и может сэкономить N групп температурных профилей. Приняты все виды BGA сопла, с вращением на 360 °, легко для установки и замены, индивидуальные доступны;

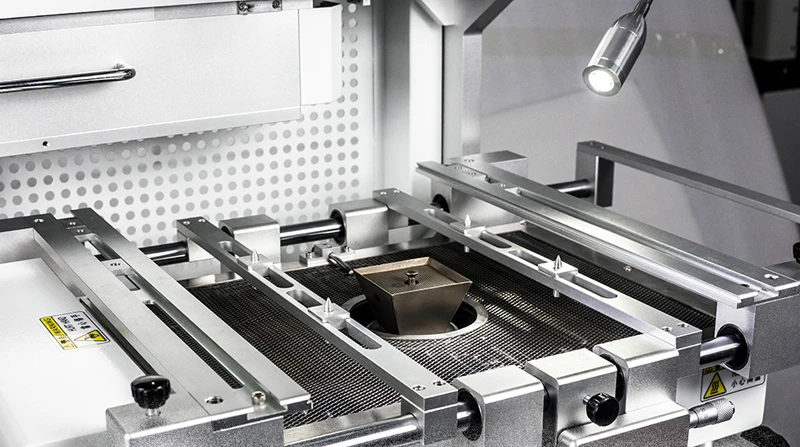

② V-groove PCB поддержка, с быстрым, удобным и точным позиционированием, может пригодиться для всех видов печатных плат; Гибкое и съемное универсальное приспособление имеет защитные эффекты и не повреждает печатную плату, подходит для всех размеров ремонта BGA.

● Превосходные функции безопасности

С сертификацией CE; После распайки и пайки, есть тревога. Когда температура выходит из-под контроля; Схема автоматически выключится, это двойная функция защиты от перегрева. Температурный параметр имеет пароль, чтобы избежать произвольных изменений, с превосходными функциями защиты, может защитить компоненты печатной платы и машину от повреждений в любой аномальной ситуации.

Технические характеристики и технические параметры

● Мощность: 220 В переменного тока ± 10% 50/60 Гц

● Общая мощность: макс. 5300 Вт

● Мощность нагревателя: верхний нагреватель 1200 Вт нижний нагреватель 1200 Вт ИК-нагреватель 2700 Вт

● Электрические материалы: Интеллектуальный программируемый контроллер, поддержка подключения компьютера

● Контроль температуры: термопара типа K (замкнутая петля), контроль температуры, точность в пределах ± 3 ℃

● Позиционирование: v-паз, поддержка PCB

● Размер печатной платы: макс. 415 × 370 мм мин 65 × 65 мм

● BGA чип: макс. 80 × 80 мм мин 2 × 2 мм

● Размеры: L680 × W630 × H900 мм

● Датчики: 1 шт.

● Вес: 79 кг
