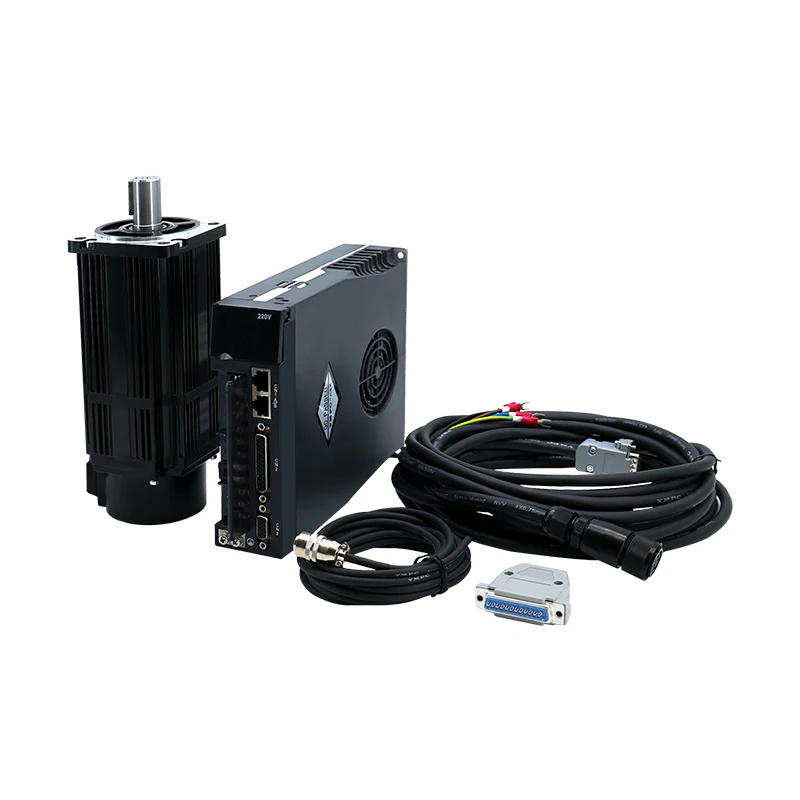

HLTNC 750W 2.4N 80ST 90ST-02430 220V AC Servo Motor with Driver Power Encoder Cable Optional Brake For CNC Engraver Router - купить по

Модель двигателя

Мощность

Высокий крутящий момент

Стабилизатор напряжения

Драйвер

Длина кабеля

Стоп-сигнал

60ST-M01930

600W

1.9Nm

220V

A1-SVD-15A

AASD-15A

3/5/8 стержень метр

Опционально

80ST-M02430

750W

2.4Nm

90ST-M02430

110ST-M04030

1.2KW

4NM

220V

380V

A1-SVD-30A

AASD-30A

130ST-M10025

2.6KW

10NM

130ST-M15015

2.3KW

15NM

130ST-M15025

3.8KW

15NM

380V

AASD-25A

Вариант 1

80ST 3 м без тормоза

1 шт. 80ST 750 Вт серводвигатель

1 шт. A1-SVD15A драйвер

1 комплект 3 м кабель

(Силовой кабель + кабель датчика)

Вариант 2:

80ST 5M без тормоза

1 шт. 80ST 750 Вт серводвигатель

1 шт. A1-SVD15A драйвер

1 комплект 5 м кабель

(Силовой кабель + кабель датчика)

Вариант 3

80ST 3 м с тормозом

1 шт. 80ST 750 Вт серводвигатель с тормозом

1 шт. A1-SVD15A драйвер

1 комплект 3 м кабель

(Силовой кабель + кабель датчика + Трос стояночного тормоза)

Вариант 4

80ST 5 м с тормозом

1 шт. 80ST 750 Вт серводвигатель с тормозом

1 шт. A1-SVD15A драйвер

1 комплект 5 м кабель

(Силовой кабель + кабель датчика + Трос стояночного тормоза)

Вариант 5

90ST 3 м без тормоза

1 шт. 90ST 750 Вт серводвигатель

1 шт. A1-SVD15A драйвер

1 комплект 3 м кабель

(Силовой кабель + кабель датчика)

Вариант 6

90ST 5M без тормоза

1 шт. 90ST 750 Вт серводвигатель

1 шт. A1-SVD15A драйвер

1 комплект 5 м кабель

(Силовой кабель + кабель датчика)

Вариант 7

90ST 3 м с тормозом

1 шт. 90ST 750 Вт серводвигатель с тормозом

1 шт. A1-SVD15A драйвер

1 комплект 3 м кабель

(Силовой кабель + кабель датчика + Трос стояночного тормоза)

Вариант 8

90 ST 5 м с тормозом

1 шт. 90ST 750 Вт серводвигатель с тормозом

1 шт. A1-SVD15A драйвер

1 комплект 5 м кабель

(Силовой кабель + кабель датчика + Трос стояночного тормоза)

1. Энергосбережение и охрана окружающей среды стабильная производительность и быстрый отклик

2. Усовершенствованная конструкция тепловыделения процесса

3. Применимо к различным автоматизированного оборудования

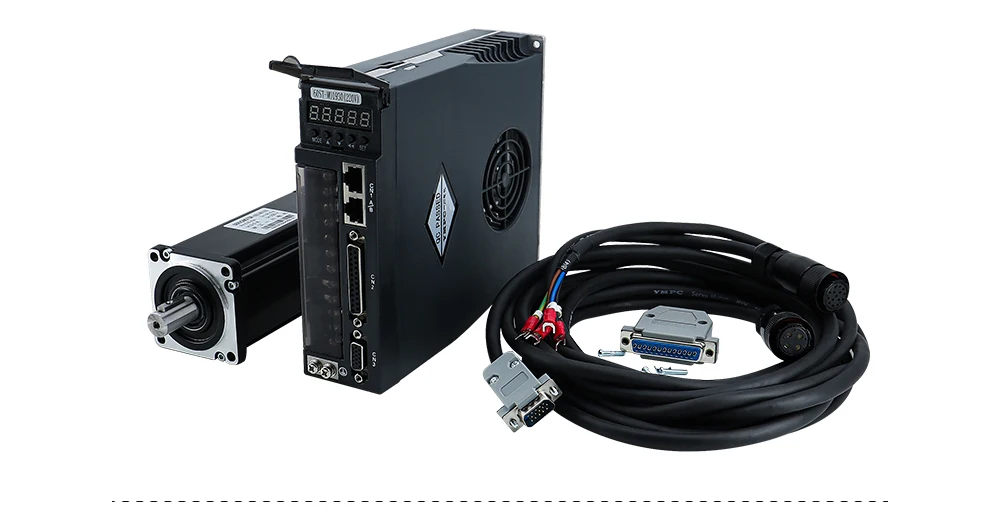

80 мотор сервопривода

80 мотор сервопривода

(С тормозом)

Модель двигателя

80ST-MO2430

Номинальная мощность (кВт)

0,75

Номинальное напряжение (v)

220

Номинальный ток (A)

3

Номинальная частота вращения (об/мин)

3000

Номинальный крутящий момент (Н. М)

2,39

Максимальный крутящий момент (Н. М)

7,1

Максимальный ток (А)

9

Напряжение постоянного (V/1000 мин)

48

Коэффициент крутящего момента (Н. М/с)

0,8

Инерция ротора (кг. mz)

1,82*10 ^-4

Линия-линия сопротивление (Ом)

2,88

Линия-линия индуктивность (mH)

6,4

Электрические постоянной времени (г-жа)

2,22

Вес (кг)

2,86

Кодер порядковый номер лески (PPR)

2500

Класс изоляции

Класс B(130 ℃)

Клаcс безопасности

IP65

Операция условий окружающей среды

Рабочая температура: -20 ℃ ~ + 50 ℃

Влажность: ниже 90% RH без орошать

Обмотку электродвигателя и бараньей кожи

Обмотки провода нагрузки

U (красный)

V (желтый)

W (синий)

PE (желто-зеленый/черный)

Штекер серийный номер

1

2

3

4

Кодер штепсельной вилки

Сигнал подводящего провода

5V

С напряжением 0 В

Модель B +

В виде буквы Z

U +

Z +

U-образный

A +

V +

W +

V-образный вырез

A-

В в-режиме

W-

PE

Штекер серийный номер

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

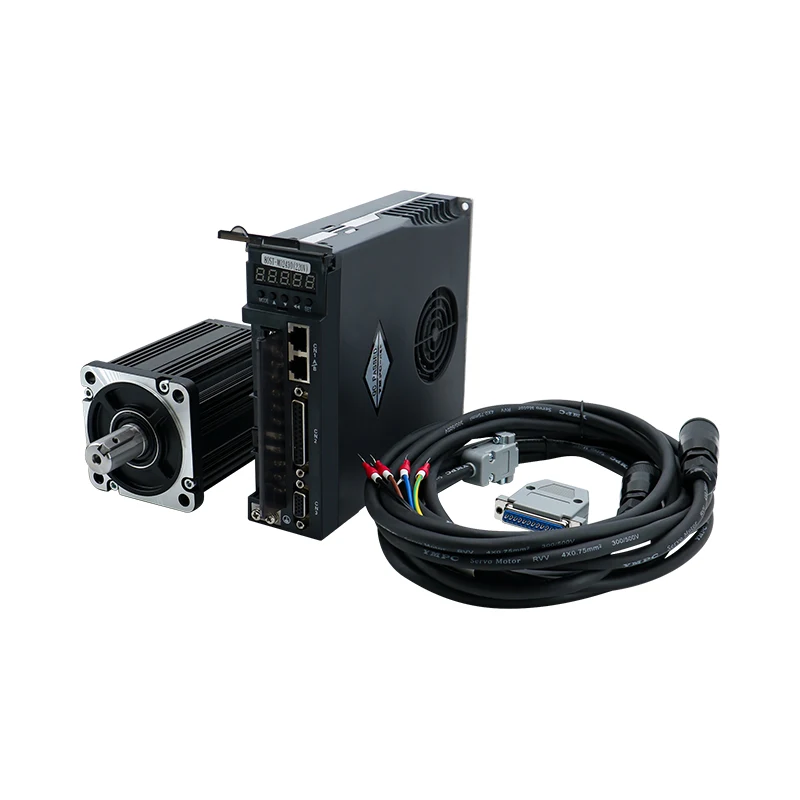

90 мотор сервопривода

90 мотор сервопривода

(С тормозом)

Модель двигателя

90ST-MO2430

Номинальная мощность (кВт)

0,75

Номинальное напряжение (v)

220

Номинальный ток (A)

3

Номинальная частота вращения (об/мин)

3000

Номинальный крутящий момент (Н. М)

2,4

Максимальный крутящий момент (Н. М)

7,1

Максимальный ток (А)

9

Напряжение постоянного (V/1000 мин)

51

Коэффициент крутящего момента (Н. М/с)

0,8

Инерция ротора (кг. mz)

2,45*10 ^-4

Линия-линия сопротивление (Ом)

3,2

Линия-линия индуктивность (mH)

7

Электрические постоянной времени (г-жа)

2,2

Вес (кг)

3,4

Кодер порядковый номер лески (PPR)

2500

Класс изоляции

Класс B(130 ℃)

Клаcс безопасности

IP65

Операция условий окружающей среды

Рабочая температура: -20 ℃ ~ + 50 ℃

Влажность: ниже 90% RH без орошать

Обмотку электродвигателя и бараньей кожи

Обмотки провода нагрузки

U (красный)

V (желтый)

W (синий)

PE (желто-зеленый/черный)

Штекер серийный номер

1

2

3

4

Кодер штепсельной вилки

Сигнал подводящего провода

5V

С напряжением 0 В

Модель B +

В виде буквы Z

U +

Z +

U-образный

A +

V +

W +

V-образный вырез

A-

В в-режиме

W-

PE

Штекер серийный номер

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

Подходит для: ① интерфейс связи

② Входного сигнала

③ Датчик сигнала

④ Отделение для удостоверения личности-система управления блока питания

⑤ Основная электроплата блок питания

⑥ Внешний Тормозной резистор интерфейс

⑦ Световой индикатор двигатель линия электропередачи

⑧ Клемма заземления

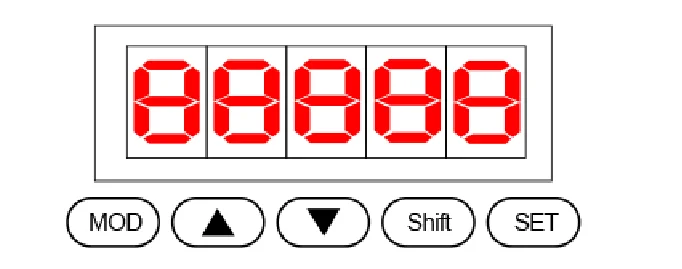

Кнопка

Названия кнопок

Особенности

Режим

Режим клавиша выбора

1. Режим переключения

2. Возврат верхнего уровня напрямую

Номер увеличивает ключ

Увеличить количество, длинные с принцессами для девочек, имеет повторяющимся эффект

Уменьшение ключ

Уменьшить номер, нажмите и удерживайте кнопку имеет повторяющимся эффект

Переключения

Клавишу Shift

Курсор переключения

Набор

Кнопка ОК

1. Подтвердить настройки

2. Конец настройка параметров
