Цифровой измеритель мощности переменного тока многофункциональный PZEM-004T с

Модуль связи переменного тока

Обзор

Этот документ описывает спецификациюPZEM-004TМодуль связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль isбез функции отображения, данныеЧтениеЧерезTTLИнтерфейс.

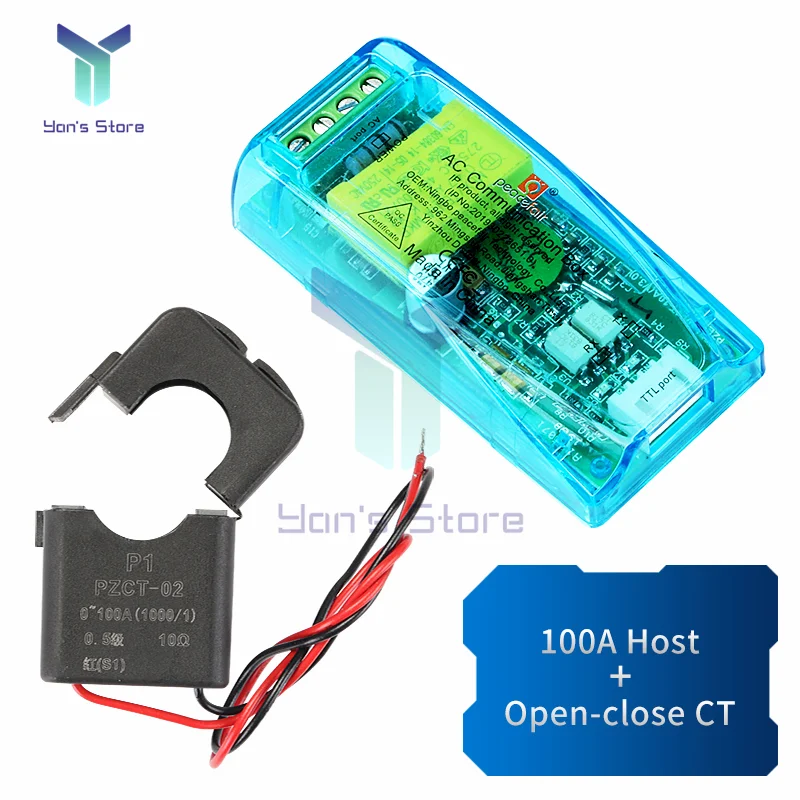

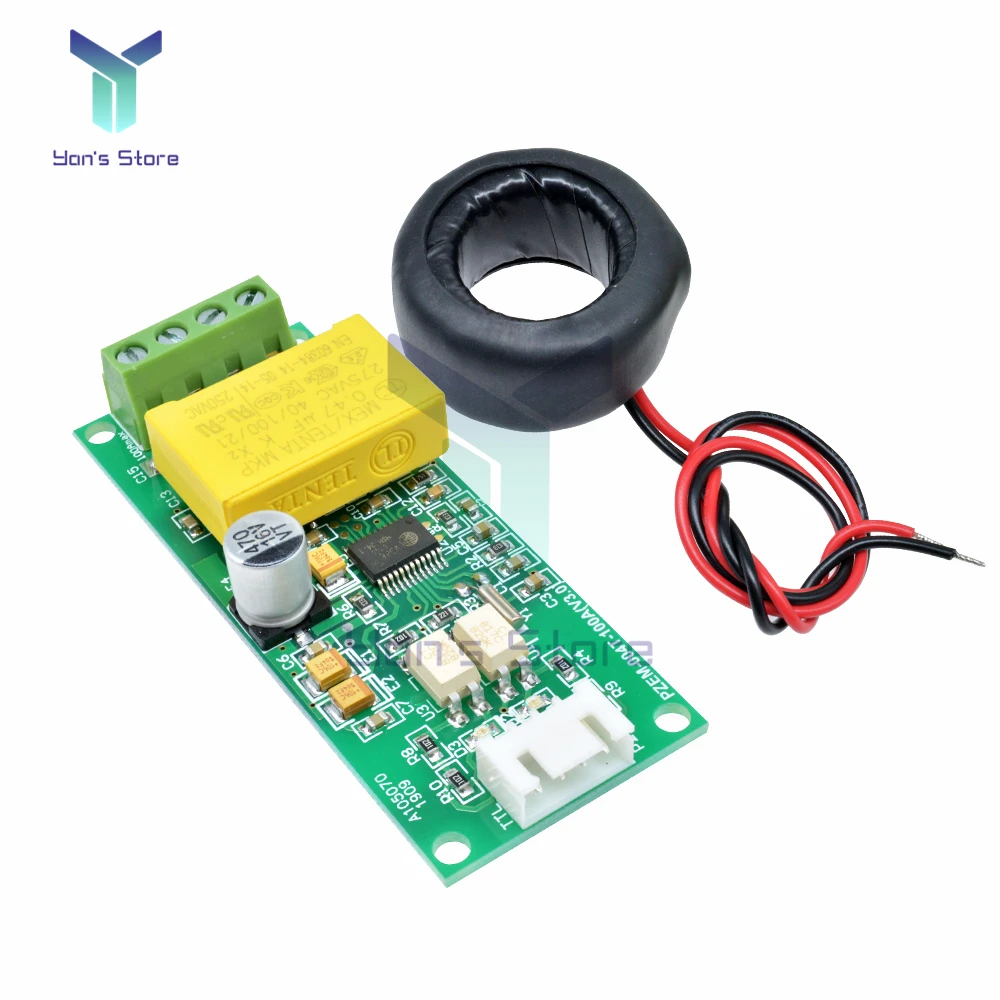

PZEM-004T-100A:ИзмерениеДиапазон 100А (внешний трансформатор)

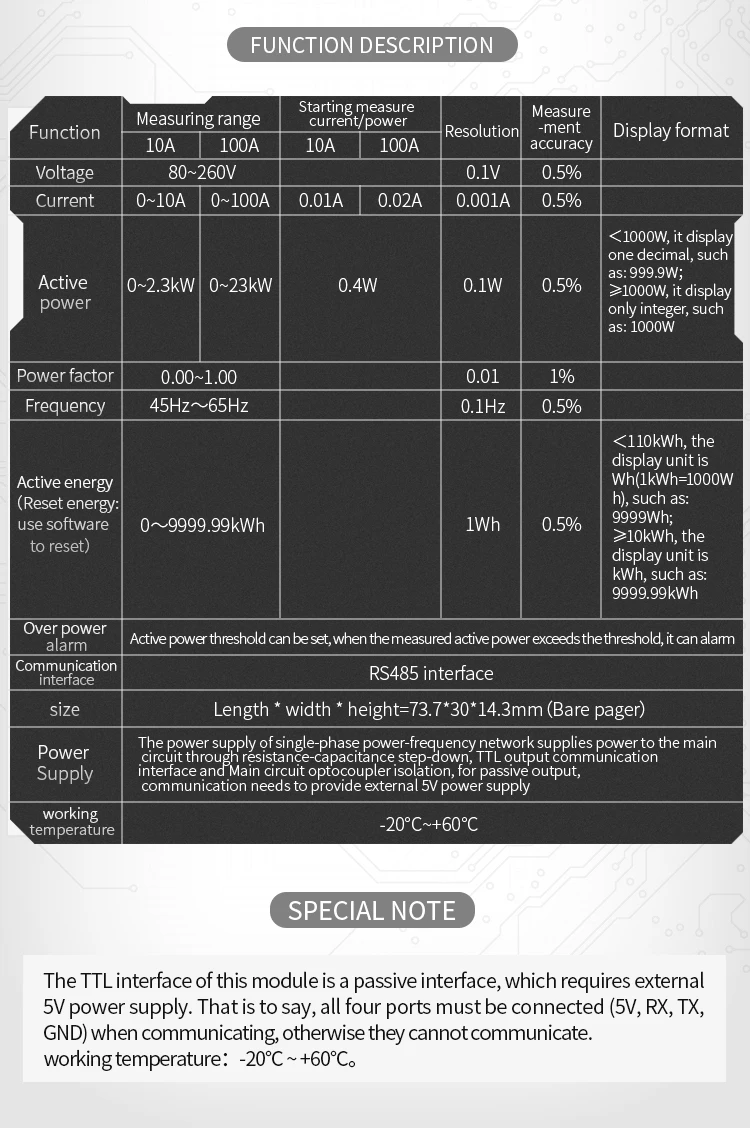

1. Описание функции

1,1Напряжение

1.1.1МДиапазон станков: 80 ~ 260 В

1.1.2RЭзолуция: 0,1 в

1.1.3МТочность easurement: 0.5%

1,2Ток

1.2.1МДиапазон станков: 0 ~ 10A (PZEM-004T-10A); 0 ~ 100A (PZEM-004T-100A)

1.2.2ЗапускКорьE ток: 0.01A (PZEM-004T-10A); 0.02A (PZEM-004T-100A)

1.2.3RЭзолуция: 0.001A

1.2.4МТочность easurement: 0.5%

1,3Активная мощность

1.3.1МДиапазон станков: 0 ~ 2,5 кВт (PZEM-004T-10A); 0 ~ 23 кВт (PZEM-004T-100A)

1.3.2ЗапускКорьЭлектронная мощность: 0,4 W

1.3.3RЭзолуция: 0,1 Вт

1.3.4DФормат isplay:

<1000 Вт, он отображает один десятичный, например: 999,9 Вт

≥ 1000 Вт, он отображает только целое число, например: 1000 Вт

1.3.5МТочность easurement: 0.5%

1,4Коэффициент мощности

1.1.1МДиапазон станков: 0. 00~1,00

1.1.2RЭзолуция:0,01

1.1.3МТочность easurement: 1%

1,1FТребования

1.1.1МДиапазон станков: 45 Гц ~ 65 Гц

1.1.2RЭзолуция: 0,1 Гц

1.1.3МТочность easurement: 0.5%

1,2Активная энергия

1.2.1МДиапазон станков: 0 ~ 9999.99kWh

1.2.2RЭзолуция: 1Wh

1.2.3МТочность easurement: 0.5%

1.2.4DФормат isplay:

<10kWh, дисплей блока Wh(1kWh = 1000Wh), например: 9999Wh

≥ 10 кВт · ч, блок дисплея составляет кВтч, например: 9999.99квт · ч

1.2.5Сброс энергии: Используйте программное обеспечение для сброса.

1,3Более pСигнализация ower

Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог,Он можетСигнализация

1,4CИнтерфейс ommunication

TTLИнтерфейс.

2Протокол связи

2,1Протокол физического слоя

Физический слой usEИнтерфейс связи UART to TTL

Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп бит, нет четности

2,2Протокол слоя приложения

Слой приложения использует протокол Modbus-RTU для связи.В настоящее время, Он поддерживает только функциональные коды, такие как 0x03 (чтение холдинга), 0x04 (чтение ввода регистра), 0x06

(Запись одного регистра), 0x41 (калибровка), 0x42 (Сброс энергии). И т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов slave 0x01 ~ 0xF7. Адрес 0x00 используется как адрес трансляции, TРабу не нужно отвечать хозяину. Адрес 0xF8 используется в качестве общего адреса, THЯвляетсяАдрес может быть использован только в среде одиночного подчинения и используется для калибровкиИ т. Д.

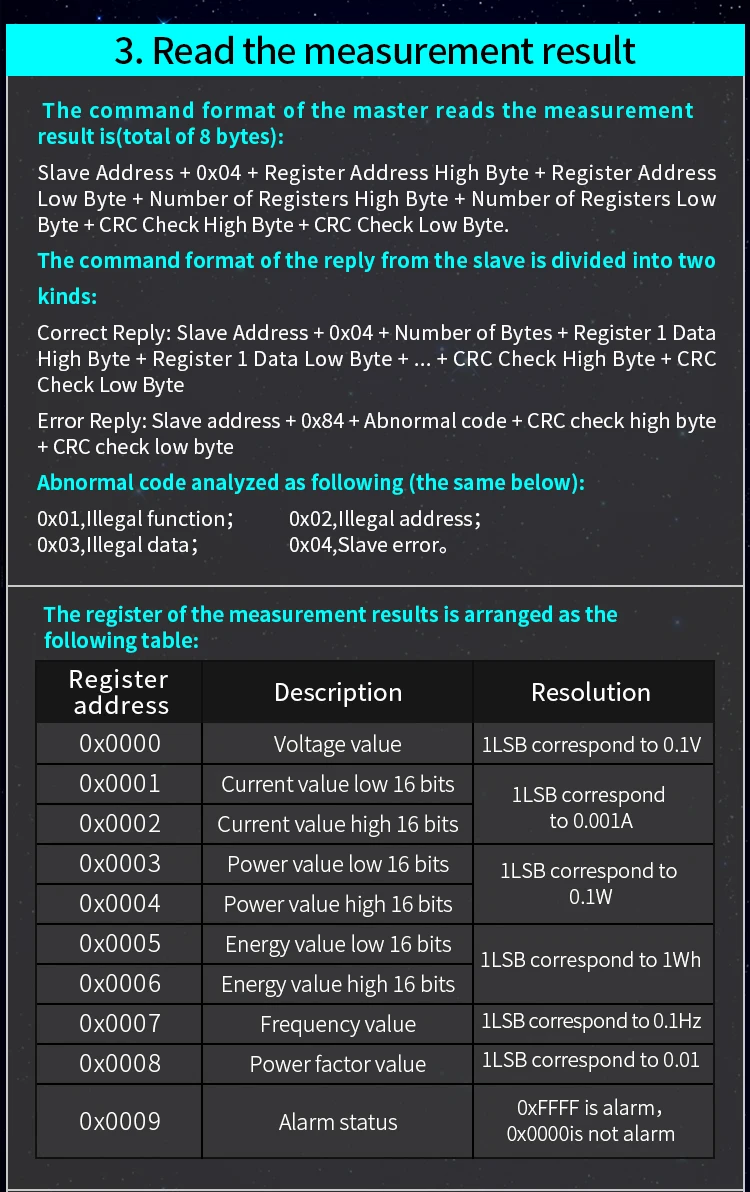

1,1Прочтите результат измерения

Формат командыОт мастераСчитывает результаты измеренийЯвляется(Всего 8 байт):

Рабочий адрес + 0x04 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + количество регистров высокий байт + количество регистров низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

ВФормат командыОтветаОтРабДелится на два вида:

Правильный ответ: рабочий адрес + 0x04 +КоличествоБайтS+ Зарегистрируйте 1 Высокий байт данных + зарегистрируйте 1 низкий байт данных +... + CRC проверка высокого байта + CRC проверка низкого байта

Ответ об ошибке: рабочий адрес + 0x84 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта

Аномальный анализатор кодаIng(То же самое ниже)

L0x01,Незаконная функция

L0x02,Незаконный адрес

L0x03,Незаконные данные

L0x04,Ошибка раба

ВРегистрРезультаты измеренийЯвляетсяРасположеныКакСледующая таблица

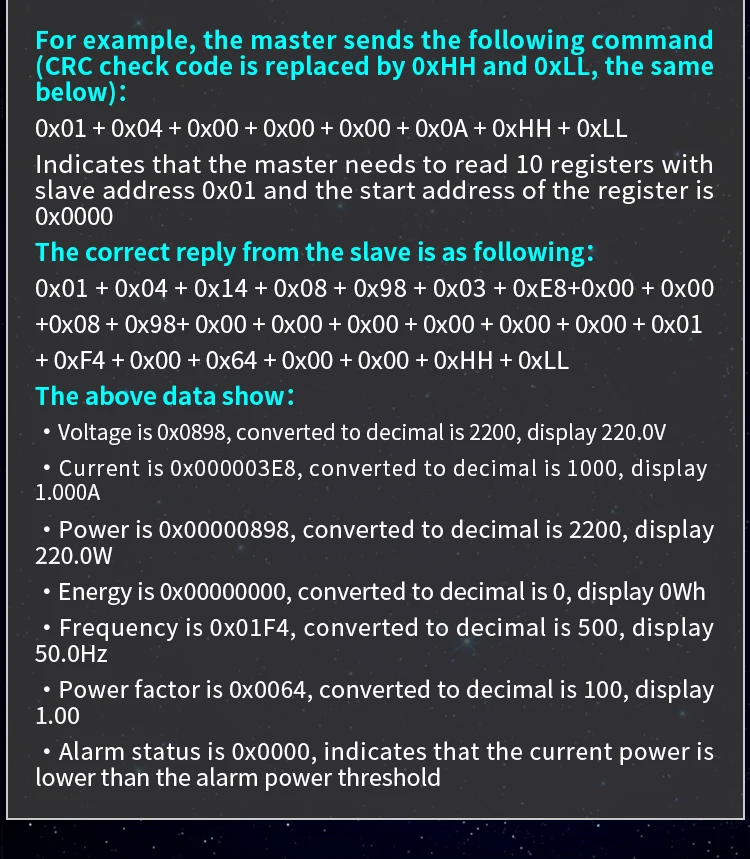

Например,МастерОтправляет следующую команду (проверка CRCКод заменяется0xHH и 0xLL, то же самое ниже)

0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL

Указывает, чтоМастерНеобходимо прочитать 10 регистров с подчиненным адресом 0x01 и начальным адресомВРегистрация 0x0000

Правильный ответ отРабСоответствует следующимIng:

0x01 + 0x04 + 0x14 + 0x08 + 0x98 +0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x98 + 0x00 + 0x00+ 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL

Приведенные выше данные

LНапряжениеЯвляется0x0898, преобразуется в десятичныйЯвляется2200,Дисплей220,0 в

LТок is0x000003E8, Преобразуется в десятичныйIs1000,Display1.000A

LМощность 0x00000898,Преобразуется в десятичный2200, дисплей 220,0 Вт

LЭнергия 0x00000000,Преобразуется в десятичный0, дисплей 0Wh

LЧастота 0x01F4,Преобразуется в десятичный500, дисплей 50,0 Гц

LКоэффициент мощности 0x0064,Преобразуется в десятичный100, дисплей 1,00

LСостояние сигнализации 0x0000, iNdicates, что сила тока ниже, чем порог мощности сигнализации

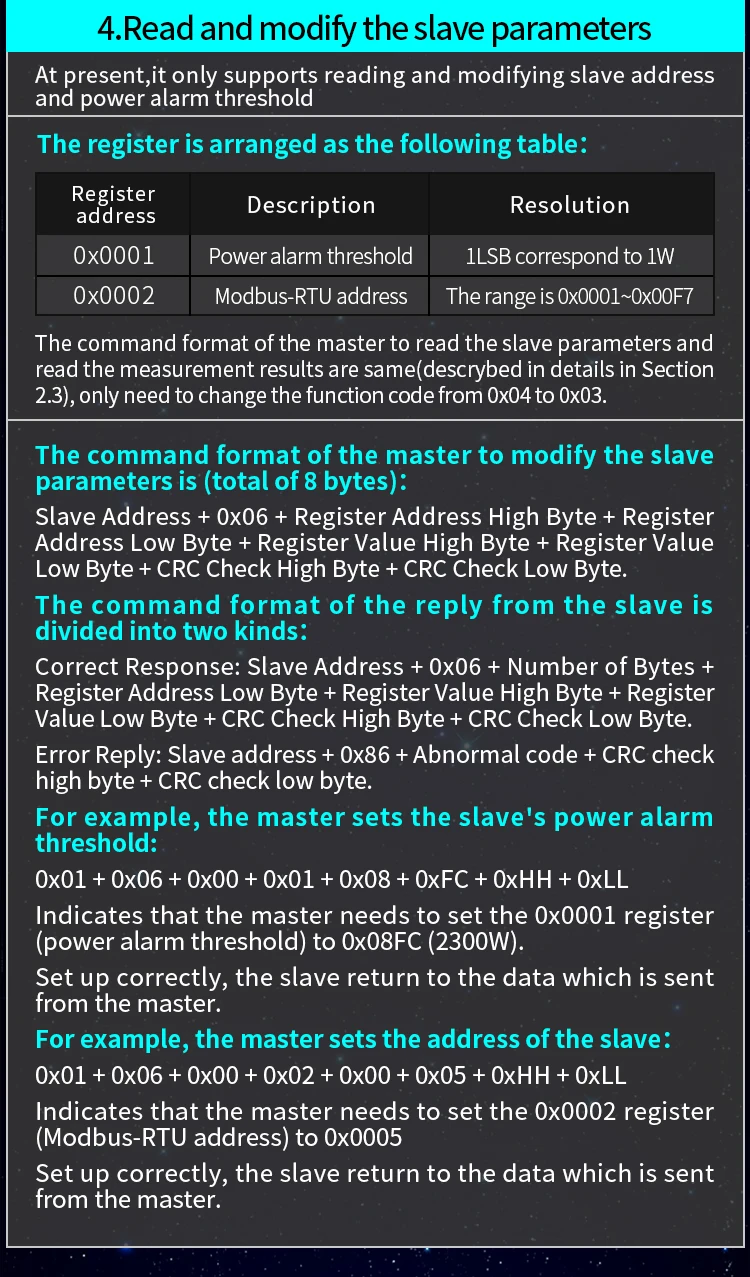

1,1Чтение и изменение параметров slave

В настоящее время этоПоддерживает только чтение и изменение адреса и порога сигнала тревоги

РегистрЯвляетсяОрганизоватьDasСледующая таблица

Командный формат мастераЧтобы прочитатьПараметры и чтение результатов измеренийОдинаковые(Подробное описаниеSВ разделе2. 3), нужно только изменить код функции от 0x04 до 0x03.

Команда форматМастерЧтобы изменить рабочие параметры (всего 8 байт):

Рабочий адрес + 0x06+ Зарегистрируйте адрес High Byte + Register Address Low Byte + Register Value High Byte + Register Value Low Byte + CRC Check High Byte + CRC Check Low Byte.

ВФормат командыОтветаОтРабДелится на два вида:

Правильный ответ: рабочий адрес + 0x06+КоличествоБайты + адрес регистра низкий байт + значение регистра высокий байт + значение регистра низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Ответ об ошибке: рабочий адрес + 0x86 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта.

Например,МастерУстанавливает порог сигнала тревоги работника:

0x01 + 0x06+ 0x00 + 0x01 + 0x08 + 0xFC + 0xHH + 0xLL

Указывает, чтоМастерНеобходимо установить регистр 0x0001 (порог питания) на 0x08FC (2300 Вт).

Настройте правильно,Раб возвращаетсяДанныеКоторыйОтправлено изМастер.

Например,МастерУстанавливает адрес работника

0x01 + 0x06+ 0x00 + 0x02 + 0x00 + 0x05 + 0xHH + 0xLL

Указывает, чтоМастерНеобходимо установить 0x0002 register (Modbus-RTU address) на 0x0005

Настройте правильно,Раб возвращаетсяДанныеКоторыйОтправлено изМастер.

1,1Сброс энергии

Формат командыОт мастераДляСбросThe slave'sЭнергияIs (всего 4 байта):

Рабочий адрес + 0x42 + CRC проверка высокого байта + CRC проверка низкого байта.

Правильный ответ: рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт.

Ответ об ошибке: рабочий адрес + 0xC2 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта

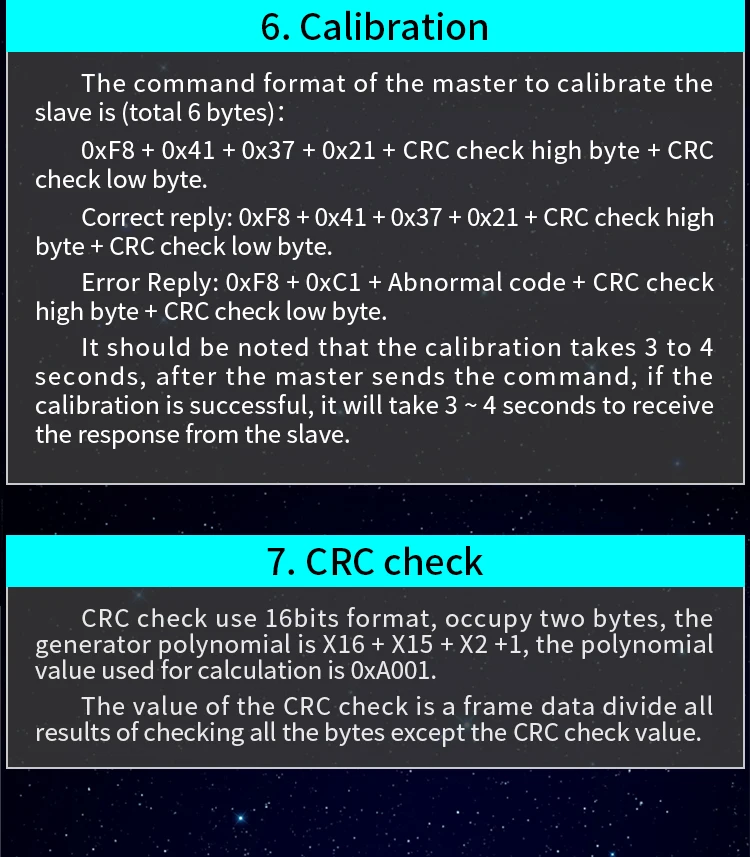

1,2CАлибрация

Формат командыОт мастераДля калибровки slave (всего 6 байт):

0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт.

Правильный ответ: 0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт.

Ответ об ошибке: 0xF8 + 0xC1 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта.

Следует отметить, что калибровка занимает от 3 до 4 секунд, послеМастерОтправляет команду, если калибровка прошла успешно, она будетВозьмите3 ~ 4 секунды, чтобы получить ответ отРаб.

1,3Проверка CRC

Проверка CRCИспользованиеФорма 16 битAt, Занимают два байта, полиномиальный генератор X16 + X15 + X2 + 1, полиномиальное значение, используемое для расчета 0xA001.

Значение проверки CRC составляетРамка данных разделяет всеРезультатSПроверки всех байтов, кроме контрольного значения CRC.

2Функциональная схема блока

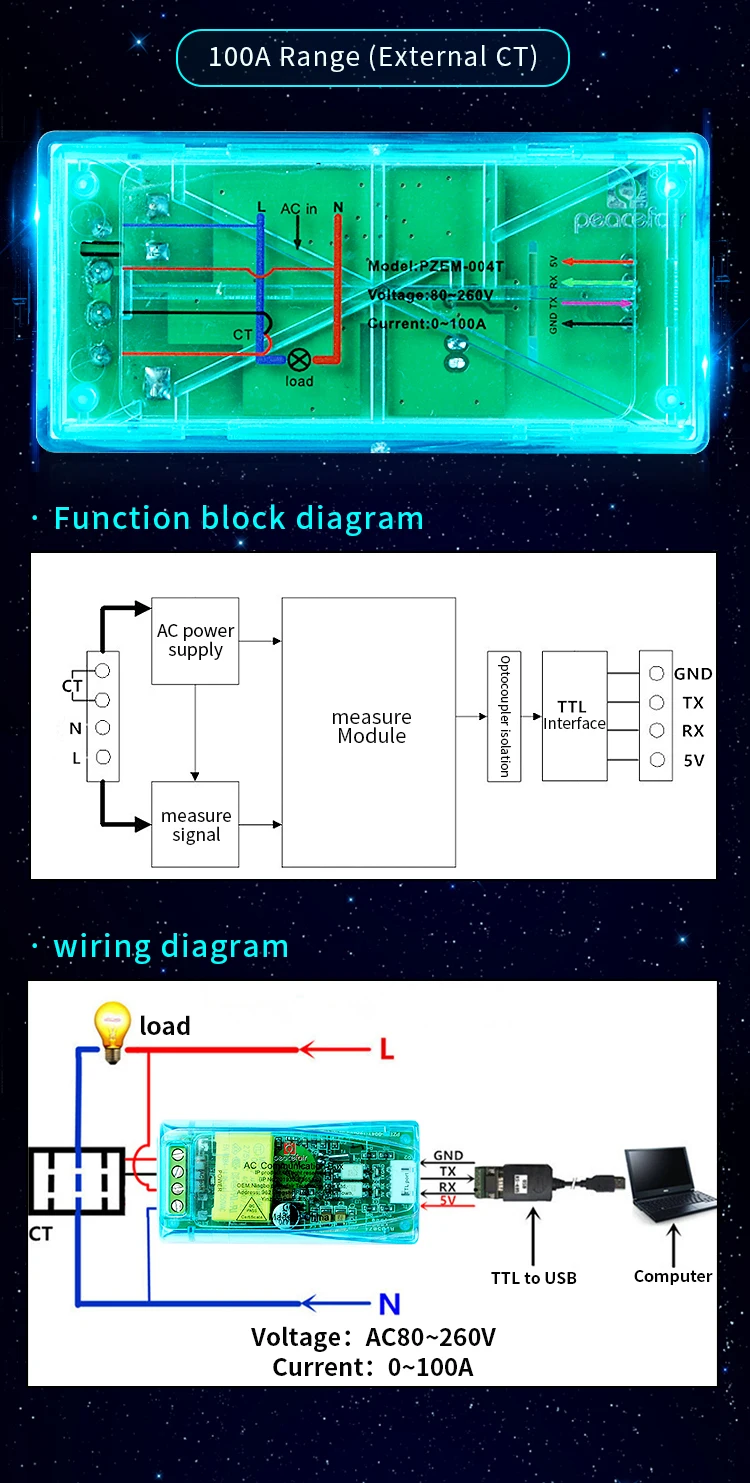

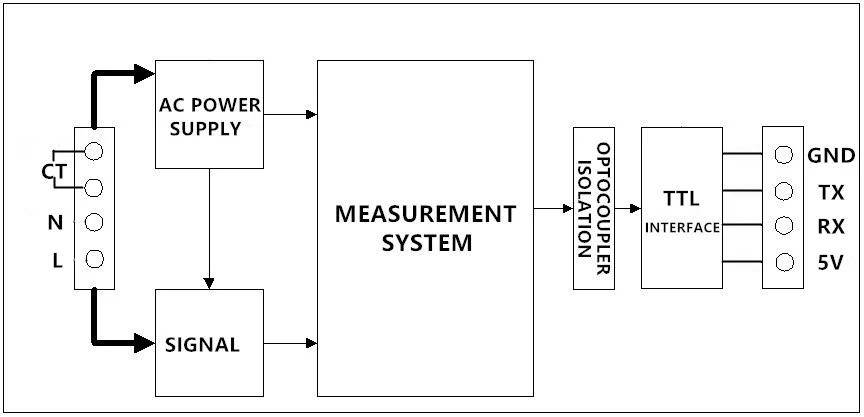

Рисунок 3,1PZEM-004T-10AФункциональная схема блока

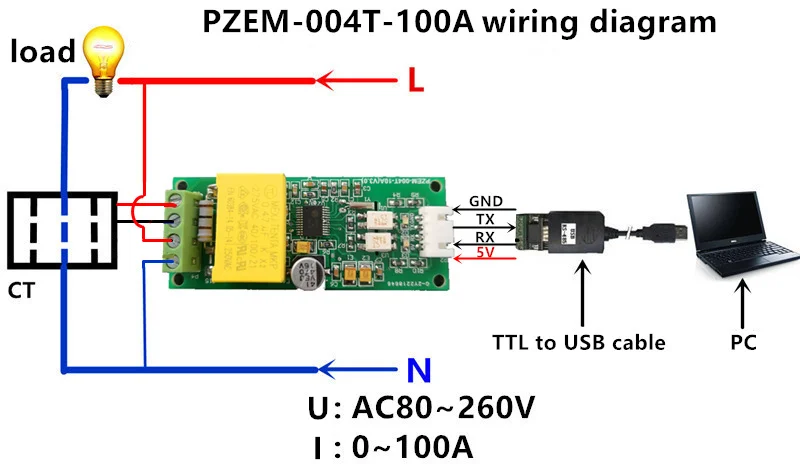

1Схема проводки

1Прочие инструкции

5,1Интерфейс TTL этого модуля является пассивным интерфейсом, для него требуется внешний источник питания 5 В, что означает, что при общении все четыре порта должны быть подключены (5 В, RX, TX, GND), в противном случае он не может общаться.

5,2Рабочая температура-20'C ~ + 60'C.
