GPS/BDS/GNSS спутниковая навигационная модульная беспроводная система местоположения Multi-mode GP-02 поддерживает многозначное совместное позиционирование.

GPS/BDS/GNSS спутниковая навигационная модульная беспроводная система местоположения Multi-mode GP-02 поддерживает многозначное совместное позиционирование.

1. Описание:

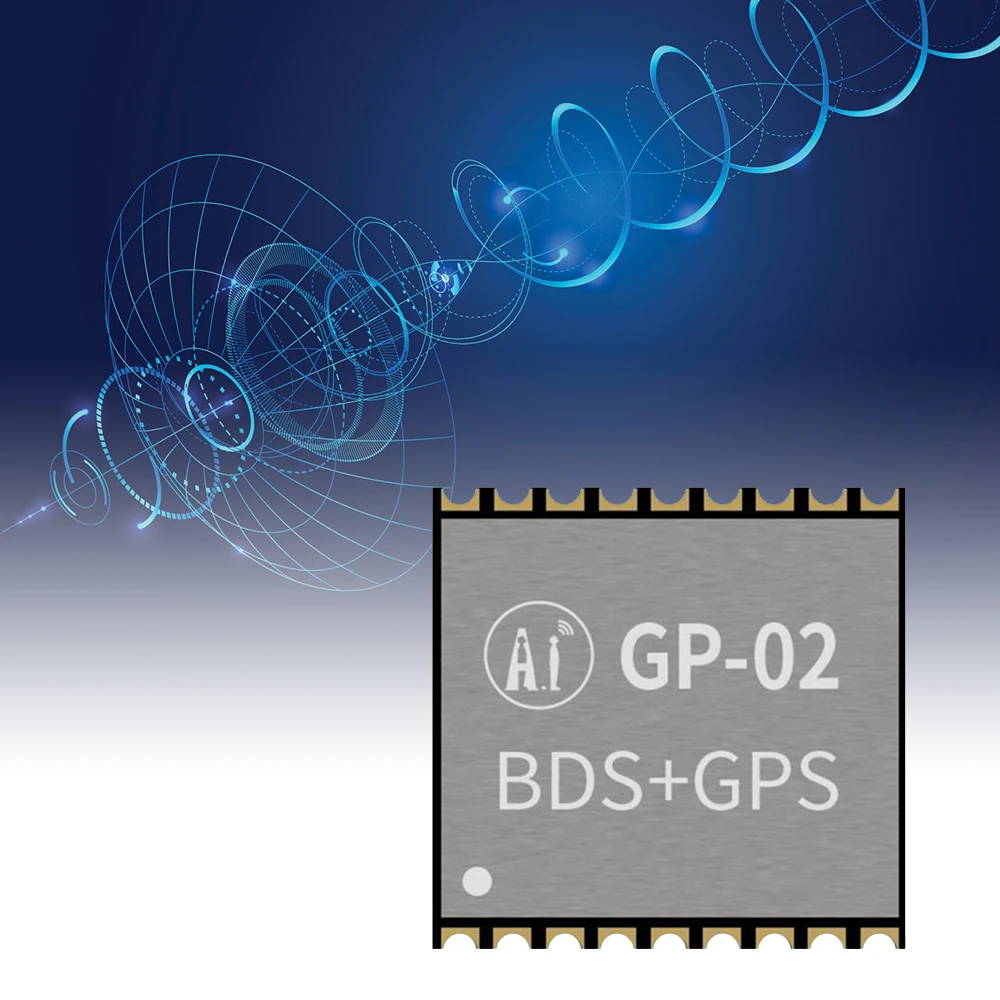

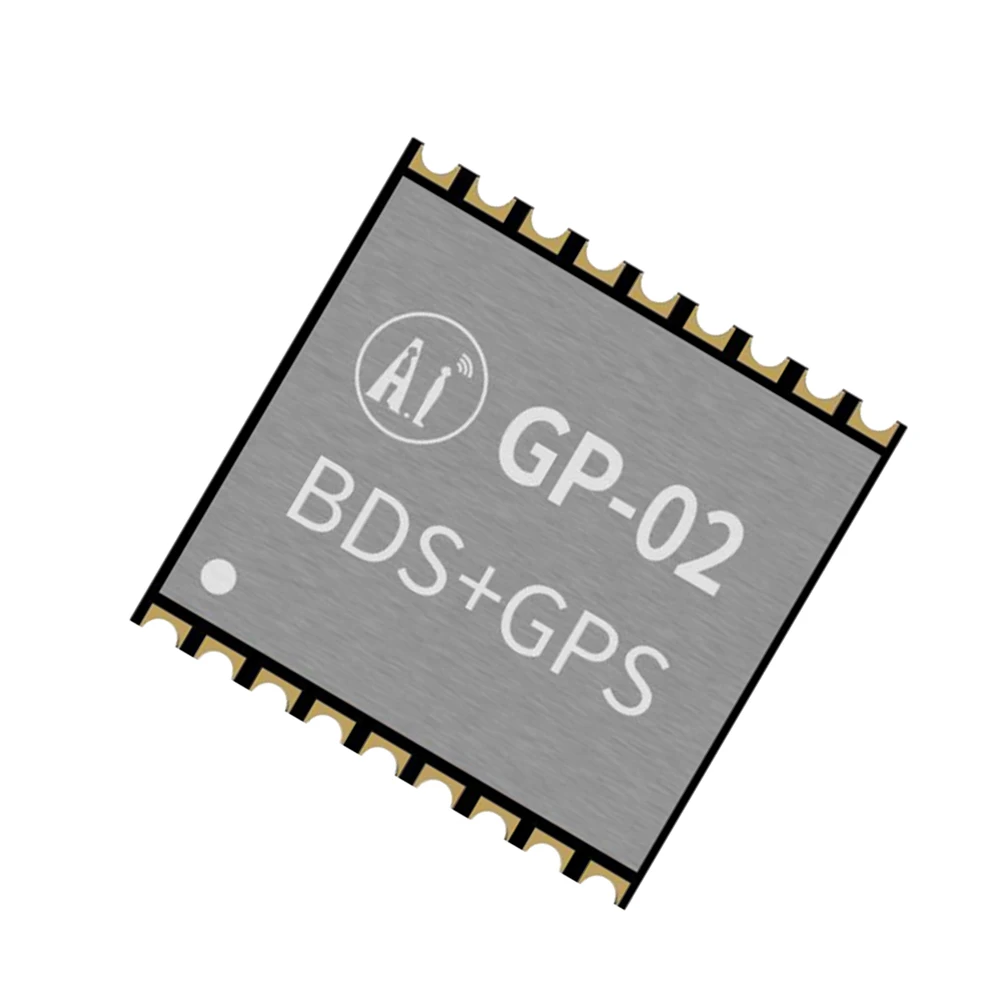

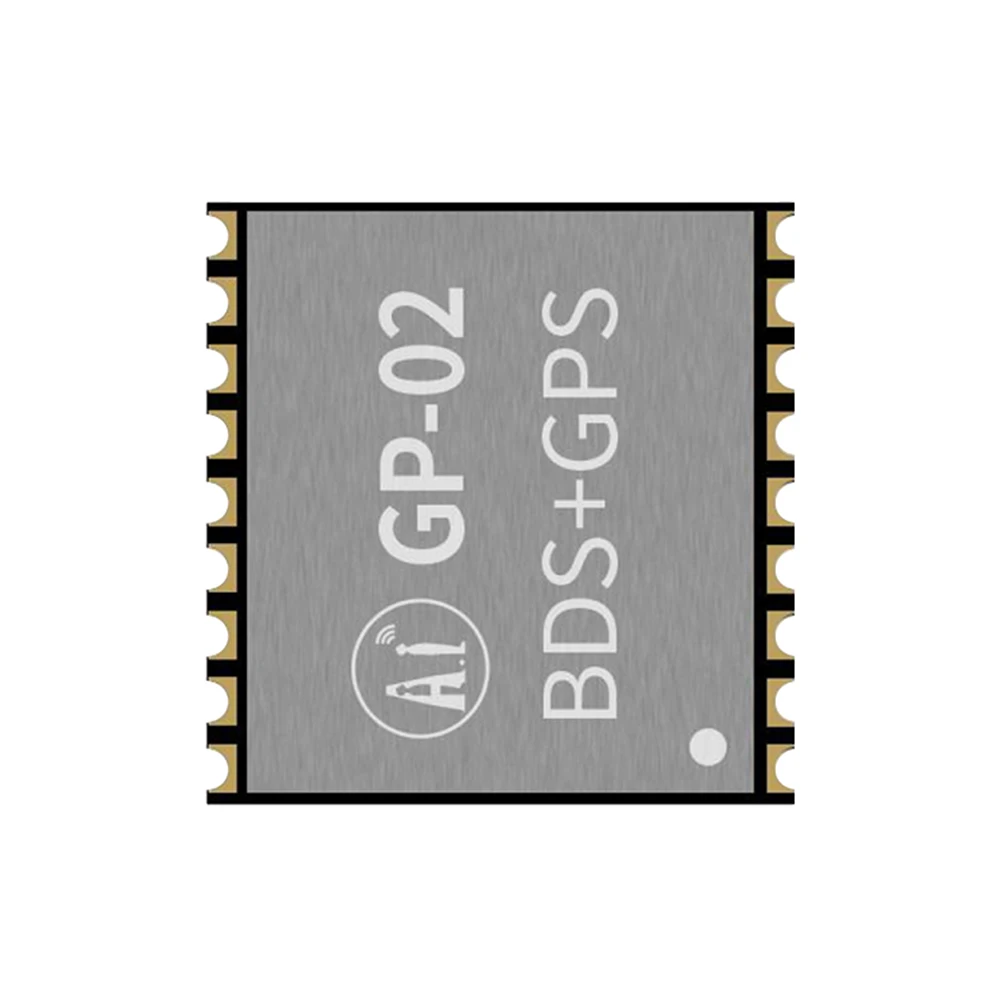

Это GP-02 навигационный модуль. Это высокопроизводительный BDS/GNSS мульти-режим приемника спутниковой навигации SOC модуль, которая интегрирует РЧ-, цифровой baseband процессор, 32-разрядный процессор RISC Процессор, управление питанием и активная антенна обнаружения и функции защиты.

2. Особенности:

1). Модуль GP-02 поддерживает различные спутниковые навигационные системы и может осуществлять многосистемное совместное позиционирование.

2). На модуле GP-02 есть антенны, которые могут быть использованы при пайки антенны.

3). Модуль GP-02 может быть широко использован в смарт-устройствах, таких как навигация транспортного средства, умные wearables и дроны, и может быть модернизирован с функциями многомодового позиционирования.

3. Параметры:

1) Название продукта: GP-02 навигационный модуль

2). Входное напряжение: постоянный ток 2,7-3,6 В

3). Скорость последовательного Pport: 256000bps (макс.)

4). Посылка: SMD-18

5). Рабочая температура:-40 ℃ ~ 85 ℃

6). Температура хранения:-40 ℃ ~ 125 ℃

7) Рабочая влажность: 5% ~ 90% относительной влажности

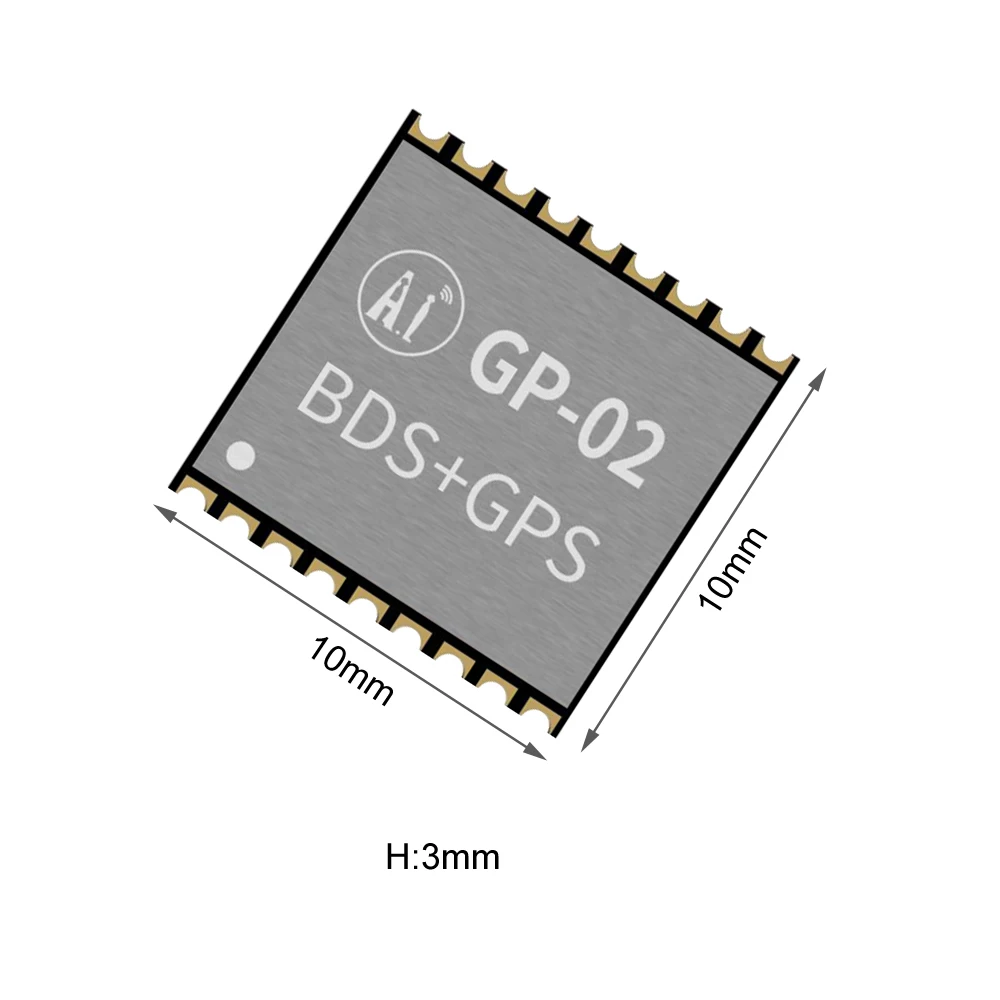

8). Размер: 10*10*3 мм

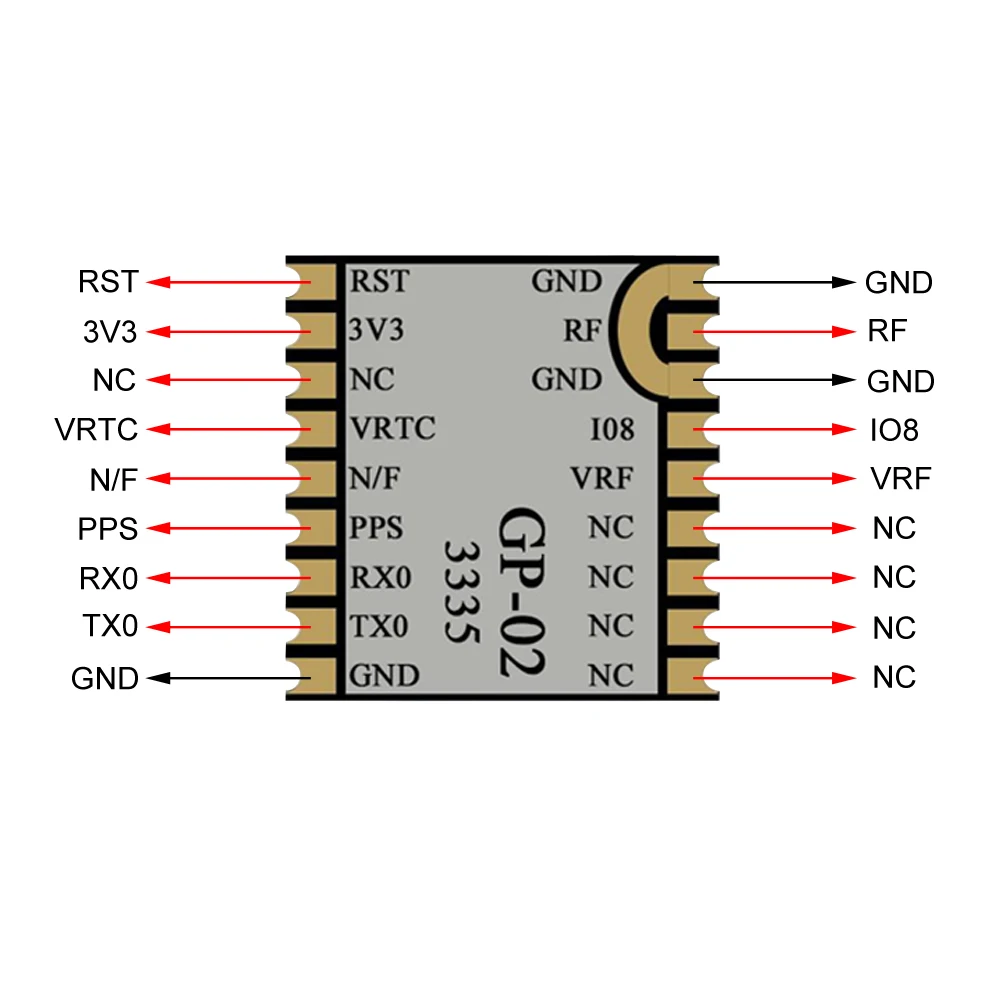

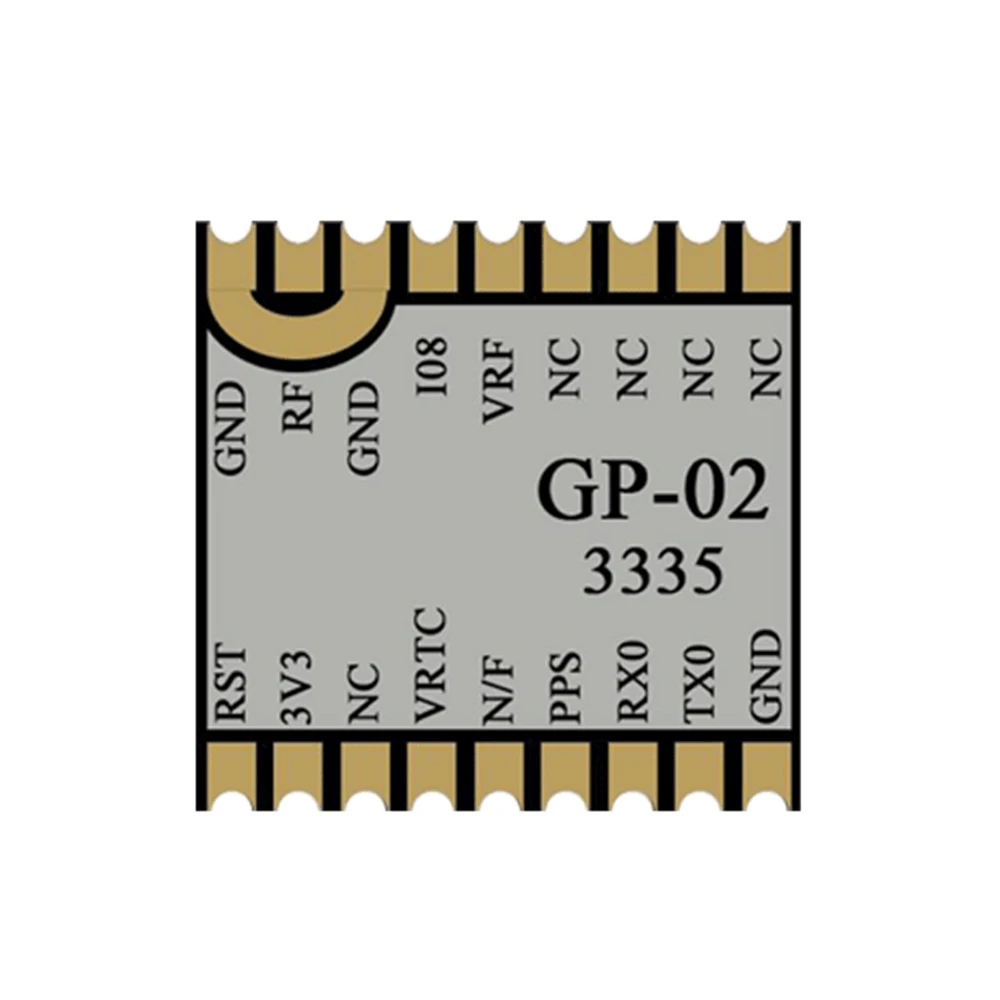

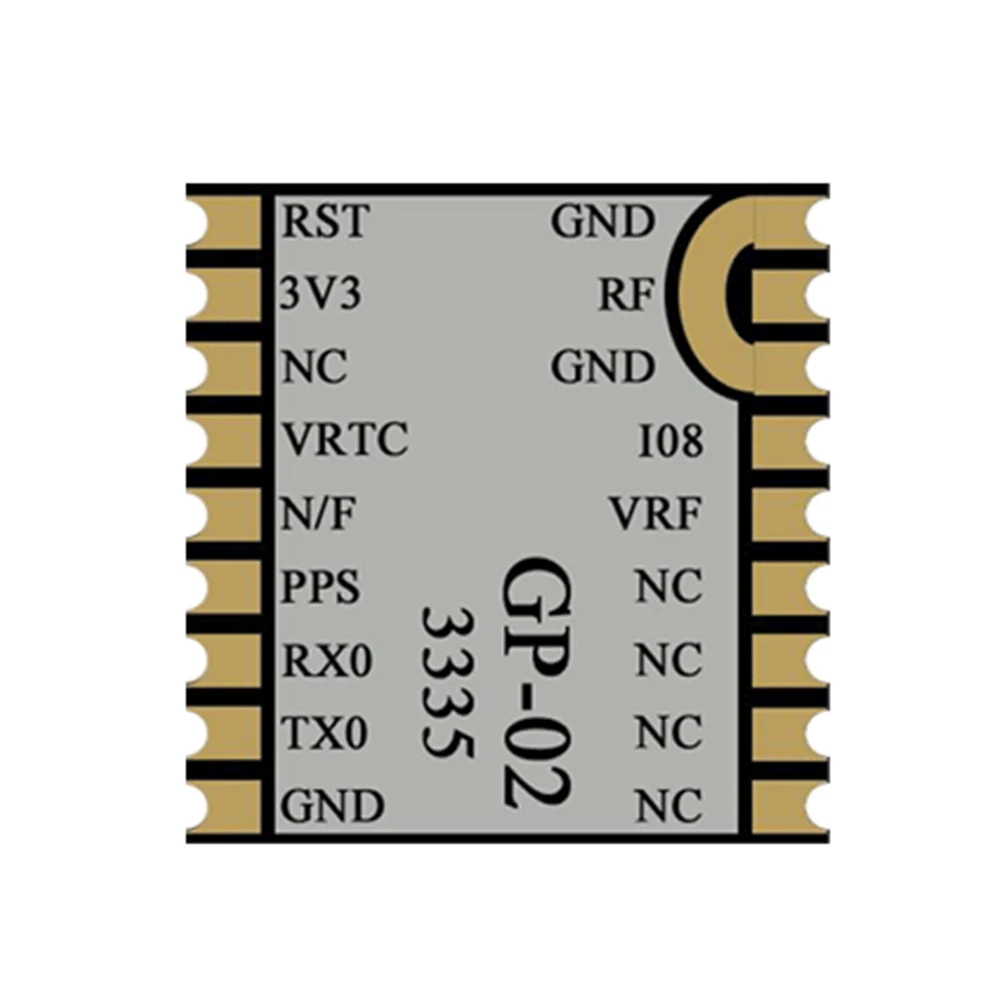

4. Описание штифта:

1).Pin1:GND: наземный

2).Pin2:TX0:General GPIO, по умолчанию TXD UARTO

3).Pin3:RXO:General GPIO, по умолчанию RXD UARTO

4).Pin4:PPS: импульсный сигнал времени

5).Pin5:N/F: управление выключением, держать высокий уровень для нормальной работы; Внутренний выдвижной

6).Pin6:VRTC: Резервное копирование источника питания для внутреннего РТК, 1,4 V-3,6 V

7).Pin7:NC: нет подключения

8).Pin8:3V3: вход 3,3 В

9).Pin9:RST: Вход внешнего сброса, с внутренним подъемом, он должен быть оставлен плавающим, если не используется

10).Pin10:GND: наземный

11).Pin11:RF вход

12).Pin12:GND: наземный

13).Pin13:IO8: Универсальный GPI0, по умолчанию используется конфигурация режима. Когда он высокий уровень или плавающий, это BDS + GPS; Когда он низкий уровень, это GPS + ГЛОНАСС.

14).Pin14:VRF: источник питания и обнаружение активной антенны

15).Pin15:NC: нет подключения

16).Pin16:NC: нет подключения

17).Pin17:NC: нет подключения

18).Pin18:NC: нет подключения

5. Варианты Применения:

1). Автомобильная навигация

2). Умная Одежда

3). Дрон

4). Умная транспортировка

6. Посылка:

1).1 шт. GP-02 навигационный модуль
