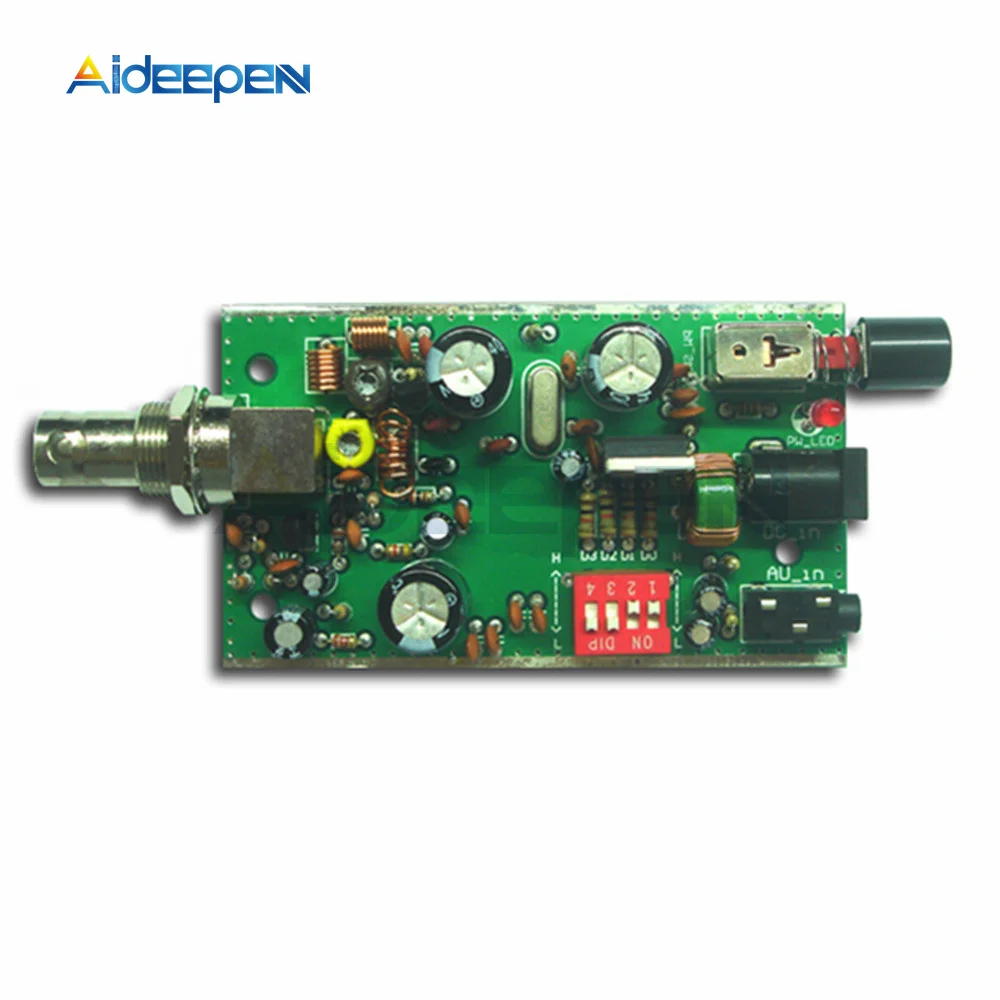

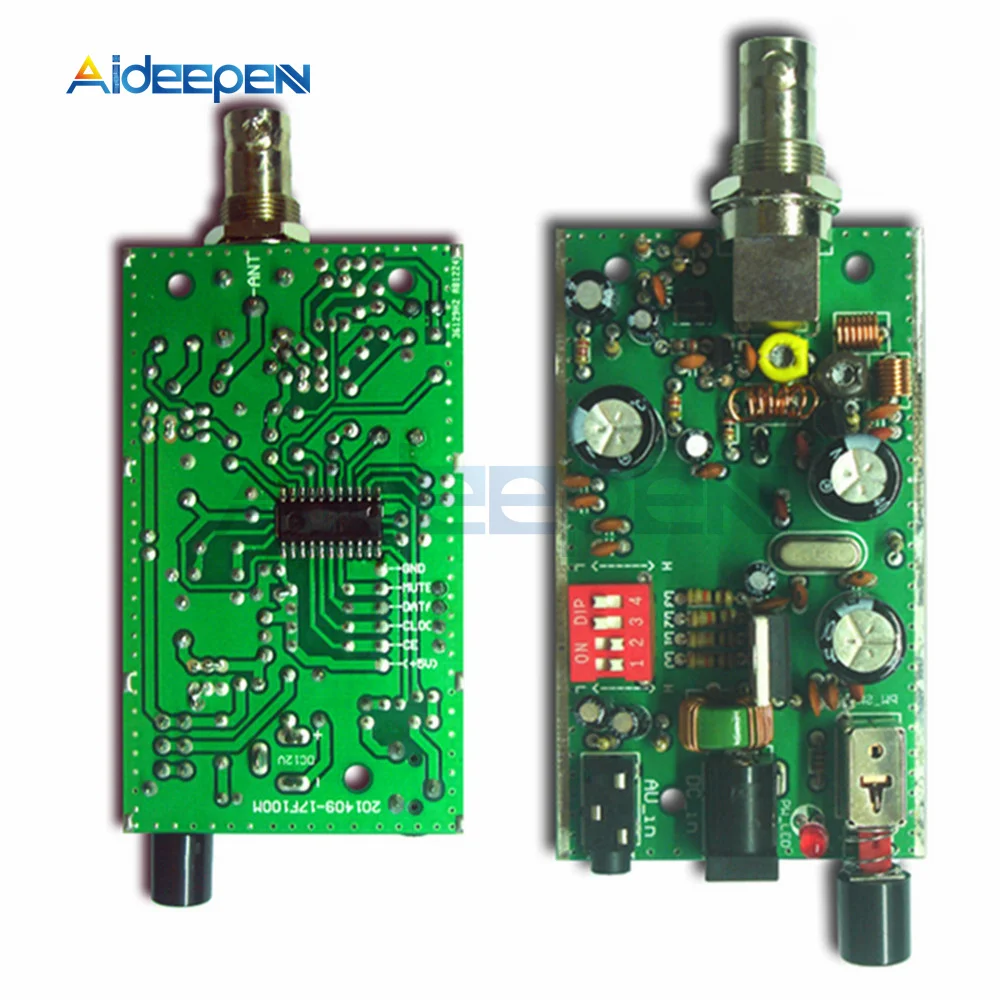

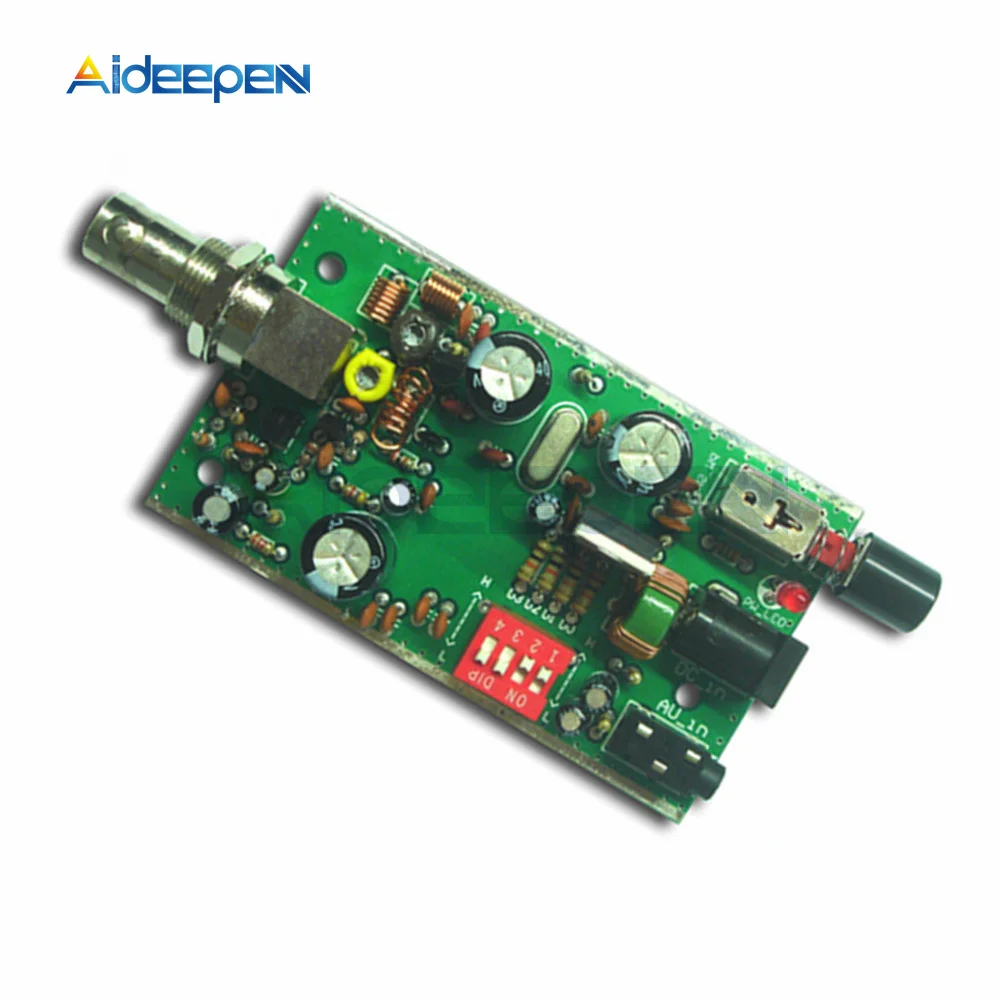

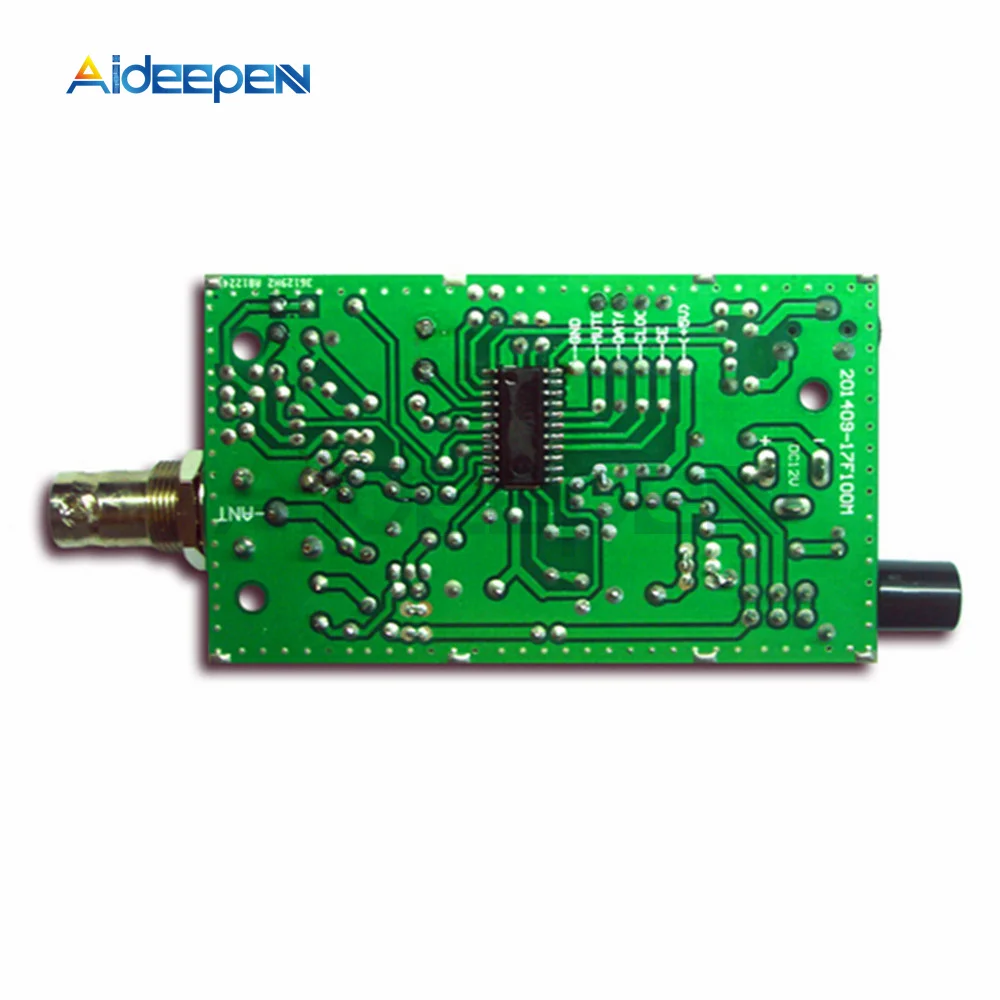

Модуль радиопередатчика BH1417F 12 В PLL стерео цифровое радио комплект сделай сам

Модуль радиопередатчика BH1417F 12 В PLL стерео цифровое радио комплект сделай сам

Плата передатчика принимает Изысканные Двойные панели, высокое качество, высококачественные высокочастотные Выделенные электронные компоненты, а печатные платы луженые, чтобы обеспечить качество сварки. Собранные продукты могут быть непосредственно поставлены на рынок. Качество необщих комплектов для обучения студентов сопоставимо.

Характеристика:

Преобразуйте вход стереозвука в fm-радио передачи FM волны, Реализуйте функцию беспроводной передачи стерео аудио сигнала, пилот системы FM стерео передатчика.

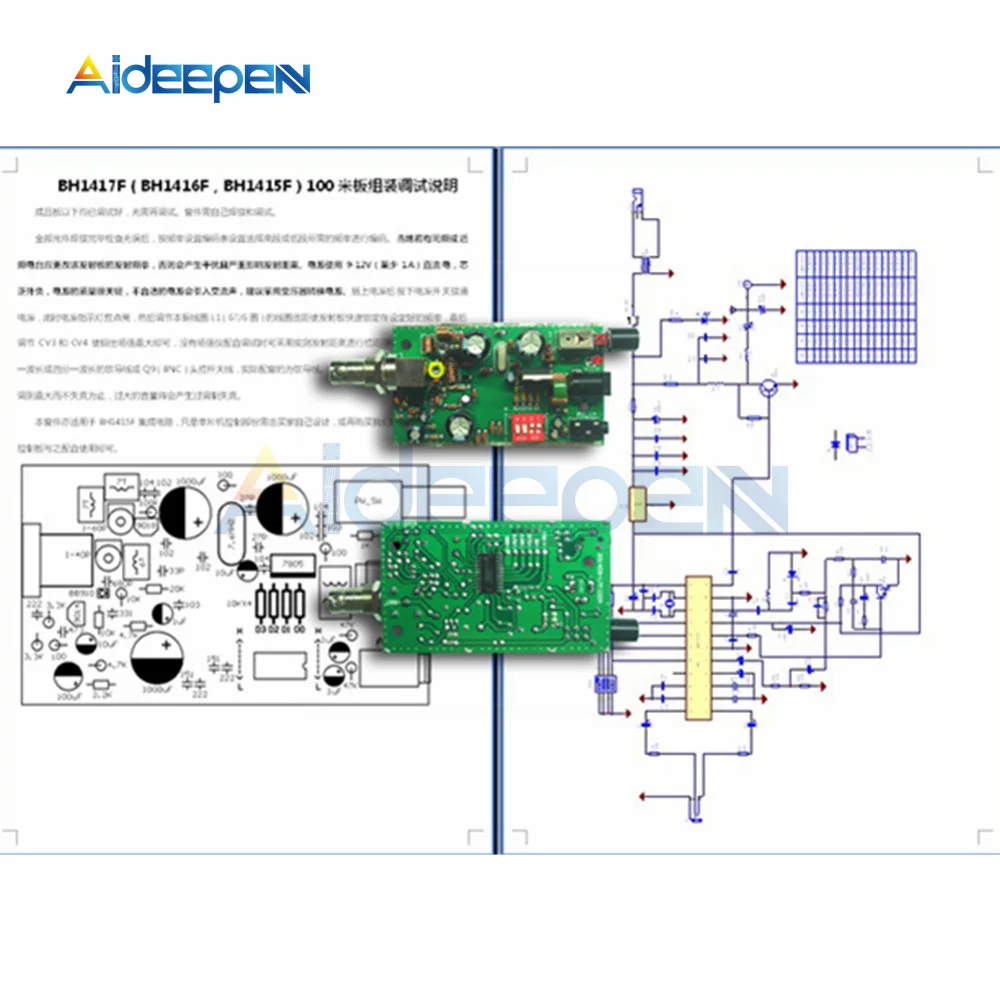

Высокочастотная схема принимает PLL FM стерео передатчик интегральной схемы чип BH1417F (или заменяет BH1416F сам по себе), рабочая частота довольно стабильная, потому что фюзеляж не производит индуцированный дрейф частоты, рабочая частота устанавливается управлением DIP switch. Если BH1416F, частота передачи может быть отлажена. В нижней части семь частоты 76,8, 77,0, 77,2, 77,4, 77,6, 77,8, 78,0 не являются обязательными или опционально высокой 88,0, 88,2, 88,4, 88,6, 88,8, 89,0, 89,2 семь частот, используя однометровую антенну для передачи расстояния на открытые площади около 100 метров; Если BH1417F, Частота передачи может быть отлажена на низких или высоких частотах 87,7, 87,9, 88,1, 88,3, 88,5, 88,7, 88,9, 106,7, 106,9, 107,1, 107,3, 107,5, 107,7, 107,9 семь доступных вариантов частоты Просто измените код, чтобы заменить код DIP-переключателя. Подходит для обучения или школьного обучения студентов радио-вещателей для сборки, установки и отладки полных спецификаций (включая схемы, чертежи сборки), без линий передачи звука.

Спецификация:

Модель: BH1417F
Размер: 80x45 мм
Рабочее напряжение: 12 В, 5 В версия может использовать usb-порт питания (опция)
Длина антенны: 1 м
Расстояние передачи: 50-100 метров (открытое пространство)

14 рабочих частот можно выбрать с помощью DIP-переключателя:

1 л L 87,7 МГц
2 H L 87,9 МГц
3 л H L 88,1 МГц
4 H L 88,3 МГц
5 л L H L 88,5 МГц
6 H L 88,7 МГц
7 л H L 88,9 МГц
8 л L H 106,7 МГц
9 H L H 106,9 МГц
10 л H 107,1 МГц
11 H L H 107,3 МГц
12 л L H 107,5 МГц
13 H L H 107,7 МГц
14 л H 107,9 МГц

Набор также может быть применен к IC BH1415F, и блок управления MCU должен быть разработан только самим покупателем. Используя практический опыт BH1415F's reference: во-первых, используя цепь BH1417F, после успешной отладки BH1417F поместите BH1415F под пайки DIP switch и подключите программную часть цепи. Это, по крайней мере, гарантирует, что аппаратная часть работает нормально. Обратите внимание, что BH1415F необходимо припаять.
