Raspberry Pi Zero 2 W / 18650 UPS & usb-хаб Shield (X306) |

Примечание:

Порт Raspberry Pi Micro OTG нельзя использовать, так как он занят USB-концентратором.

[Обзор]

X306-это одноэлементный экран ИБП 18650, разработанный для Raspberry Pi zero w / 2W.

Он оснащен 3 стандартными портами USB-A 2,0 и USB Type C для питания. Порт USB-A можно использовать для подключения внешних устройств, таких как мышь, клавиатура и т. Д.

[Особенности]

• Идеальное решение для источников бесперебойного питания (ИБП) для Raspberry Pi Zero W/2W

• Резервное питание до 5,1 В 4000 мА даже для самых требовательных установок Raspberry Pi

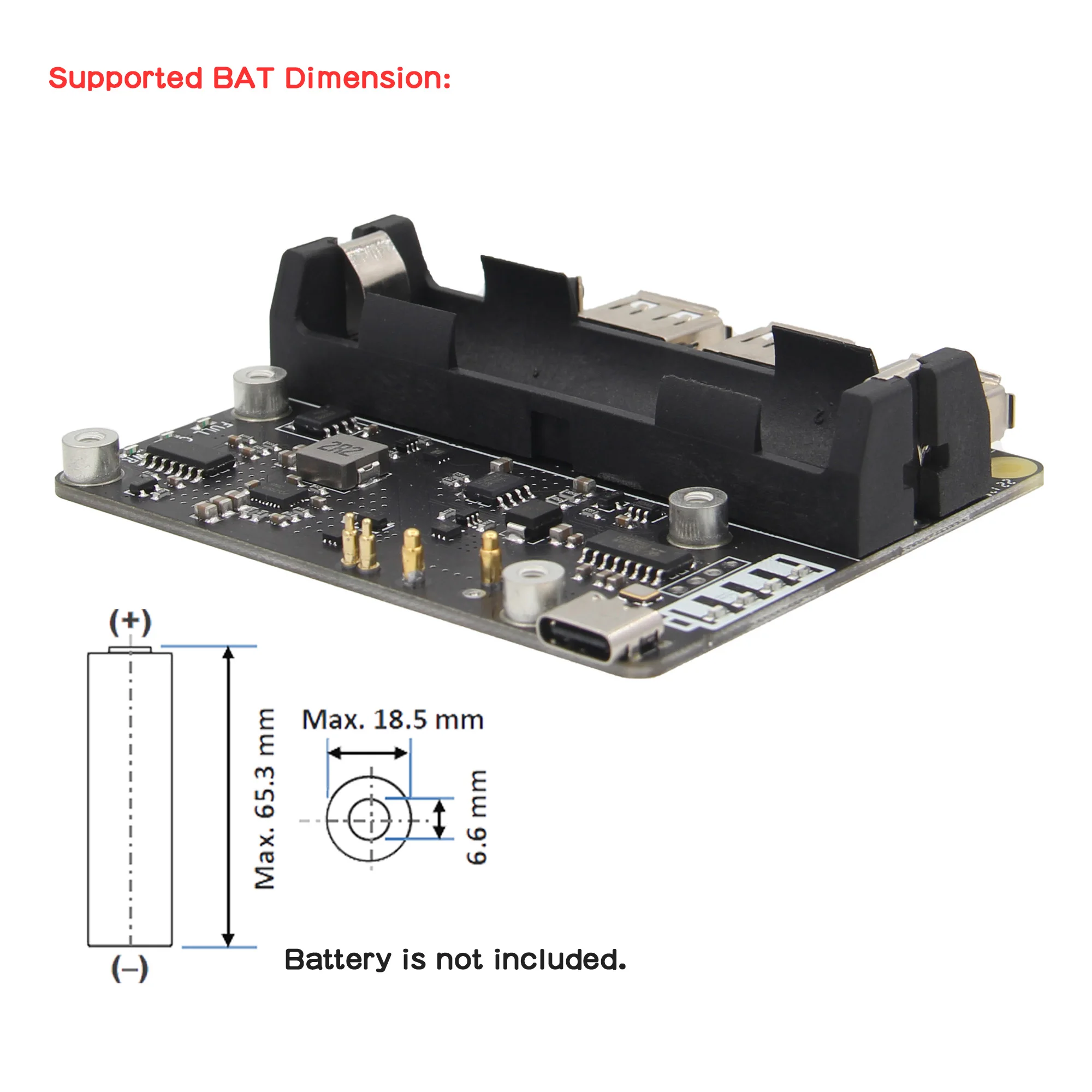

• 18650 одноэлементный держатель батареи

• Зарядный ток до 1000 мА

• Встроенная схема защиты от обратной полярности аккумулятора

• Встроенная защита от перегрузки по току и защита от перенапряжения

• Интеллектуальная автоматическая зарядка и разрядка

• 4 синих СВЕТОДИОДА показывают уровни зарядки и разрядки аккумулятора 25%, 50% , 75% и 100%.

• Красные и зеленые светодиоды показывают состояние включения/выключения питания и состояние зарядки.

• Встроенная кнопка для управления включением/выключением питания (нажмите-ВКЛ, удерживайте кнопку нажатой не менее 3 с-ВЫКЛ)

• Сверхнизкое энергопотребление в режиме ожидания мкА для максимального срока службы батареи

• Интегрированный IN-to-SYS проходной путь для передачи входного напряжения в систему

• Усовершенствованное управление путями питания системы позволяет избежать частой зарядки и продлить срок службы батареи

• Подключается к Raspberry Pi через Pogo Pins-Пайка не требуется

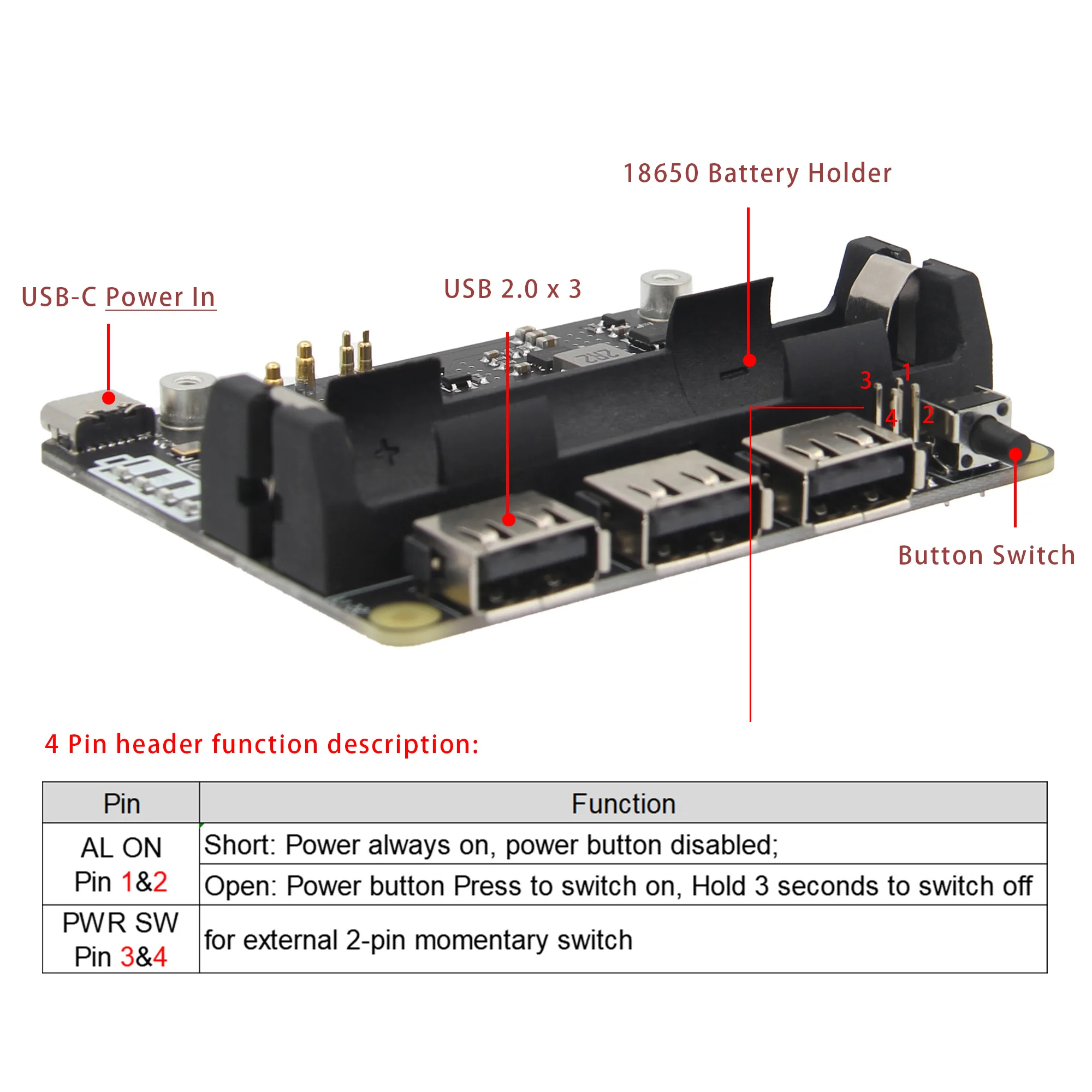

• Заголовок штыря 4 для переключателя внешней силы и всегда-на варианте силы

• Оснащен тремя портами USB2.0 и одним USB2.0 с 4 сквозными отверстиями для большего расширения USB

[Спецификация]

• Входное Напряжение питания: 5 В постоянного тока +/-5%

• Входной ток питания: ≥ 3А

• Зарядный ток: 900 ~ 1050 мА

• Ток заряда: 130 ~ 140 мА

• Предопределенное Напряжение заряда: 4,2 В +/-1,5%

• Выходное напряжение: 5,1 В +/-5%

• Максимальный выходной ток: 4000 мА

[Как получить власть]

• Потребляемая мощность:5.1Vdc +/-5% , ≥ 3A(Питание через порт USB Type-CХ306НЕ Pi ноль 2 Вт)

[Как охладить]

• Алюминиевый радиатор для Raspberry Pi Zero 2 Вт, см.К296

[Упаковочный лист]

Плата Raspberry Pi не входит в упаковочный лист.

Комплект-A:

• 1 х X306 18650 экран ИБП

• 4 винта M2, 5x5


Комплект-B:

• 1 х X306 18650 экран ИБП

• 4 винта M2, 5x5

• 1 адаптер питания USB Type-C (5V 4A 20W) -ЕСВилка

Комплект-C:

• 1 х X306 18650 экран ИБП

• 4 винта M2, 5x5

• 1 адаптер питания USB Type-C (5V 4A 20W) -СШАВилка
