Модуль макетной платы SIM800C основная плата SIM800 четырехдиапазонный GSM/GPRS IOT

Модуль макетной платы SIM800C основная плата SIM800 четырехдиапазонный GSM/GPRS IOT

Модуль SIM800C Основные характеристики:

• Четырехдиапазонный 850/900/1800/1900 МГц

• GPRS мульти-слот класс 12/10

• GPRS мобильная станция класса B

• Соответствует стандарту GSM 2/2 +

• -Класс 4 (2 Вт @ 850/900 МГц)

• -Класс 1 (1 Вт @ 1800/1900 МГц)

• Управляется через команды AT (3GPP TS 27,007, 27,005 и SIMCOM, улучшенный в командном наборе)

• Низкое энергопотребление

• Набор приложений для SIM

• Диапазон напряжения питания: 3,4 ~ 4,4 V

• Диапазон рабочих температур: от-40 до + 85 °C

• Размер: 17,6*15,7*2,3 мм

• GPRS класс 12: максимум 85,6 кбит/с (нисходящая скорость)

• Поддержка PBCCH

• Схемы кодирования CS 1, 2, 3, 4

• ППС-стек

• USSD

• 42 SMT булавки

• Односторонний аналоговый аудиоинтерфейс

• Поддержка RTC

• Интерфейс USB

• Серийный интерфейс

• Интерфейс сим-карты (3V/1,8 V)

• GPIO

• ADC

• GSM антенна pad

• Антенна BT

• Точка-точка MO и MT

• SMS-трансляция

• Режим текста и PDU

• Протокол MUX 0710

• Встроенный протокол TCP/UDP

• FTP/HTTP

• ММС

• Электронная почта

• Обнаружение DTMF

• Обнаружение помех

• Запись

• SSL

• Совместимость с Bluetooth 3,0 (опционально)

• С чипом регулятора и литиевым портом питания, обеспечивая выбор двух режимов электропитания.

• Маленький размер подходит для всех видов манжет и встроенных.

• Слот для самостоятельной игры, легко заменить карту телефона.

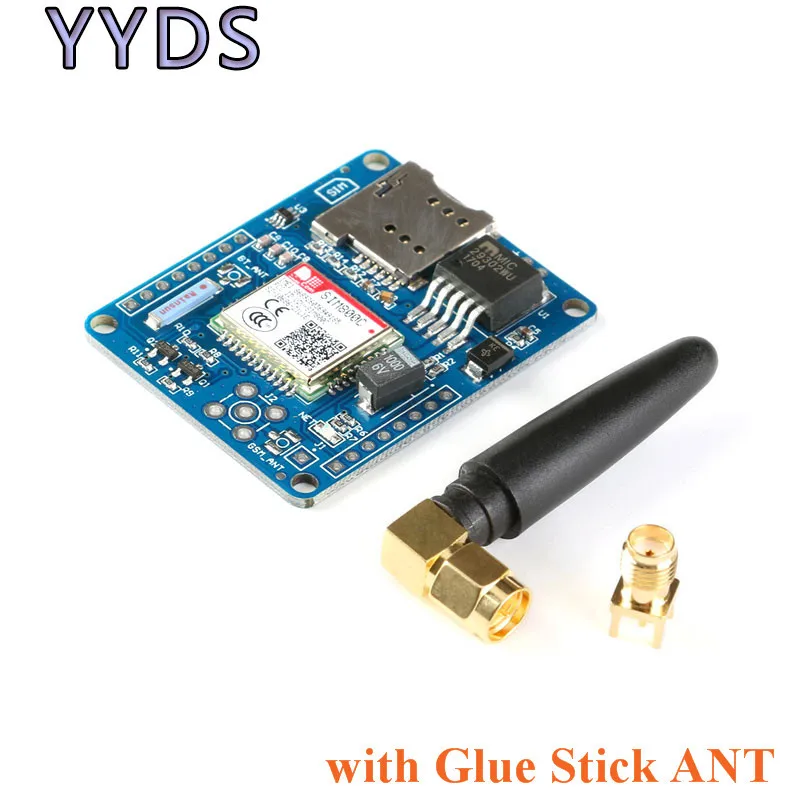

• С интерфейсом IPX вы можете заменить антенну.

• Сдержанный микрофон и динамик.

• С функцией Bluetooth.

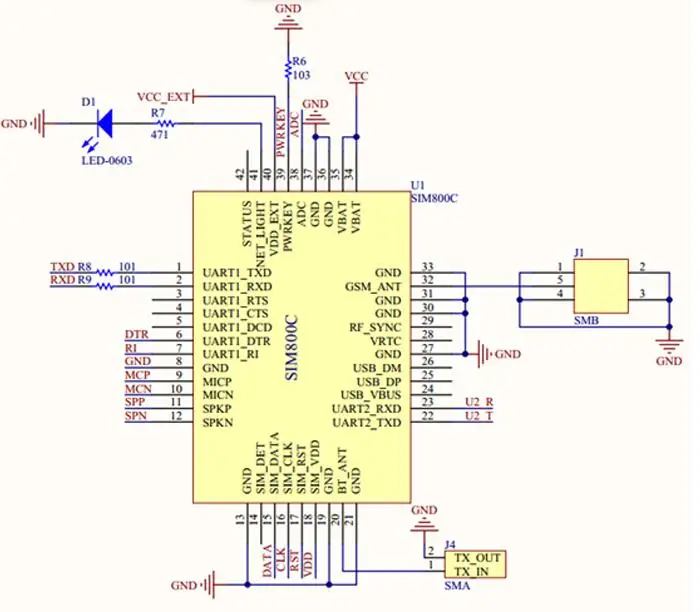

• GND: мощность заземления

• VCC_IN: штырь источника питания, входной DC5V-20V, используемый для питания на плате

• RI: звенящий штырь ядра

• DTR: подготовка терминала данных

• TXD: Модуль последовательной отправки pin, TTL уровень (не непосредственно подключен к уровню RS232)

• RXD: модуль последовательного приема pin, уровень TTL (не напрямую подключен к уровню RS232)

• U2_R: модуль последовательного порта 2 приема pin

• U2_T: модуль последовательного порта 2 pin передачи

• Этот штифт используется для преобразования TXD и RXD платы модуля GSM в логику TTL соответствующей целевой платы. Это используется для преобразования TXD и RXD платы модуля GSM в соответствующую логику TTL

• ADC: ADC Обнаружение

• SPP: ядро аудио выход pin

• SPN: ядро аудио выход pin

• MC-: ядро аудио вход pin

• MC +: ядро аудио вход pin

• PWR: Потяните этот штифт, чтобы включить или выключить модуль

• Летучей мыши: литиевая батарея ввода ПИН-кода, 3,3 v-4,4 v

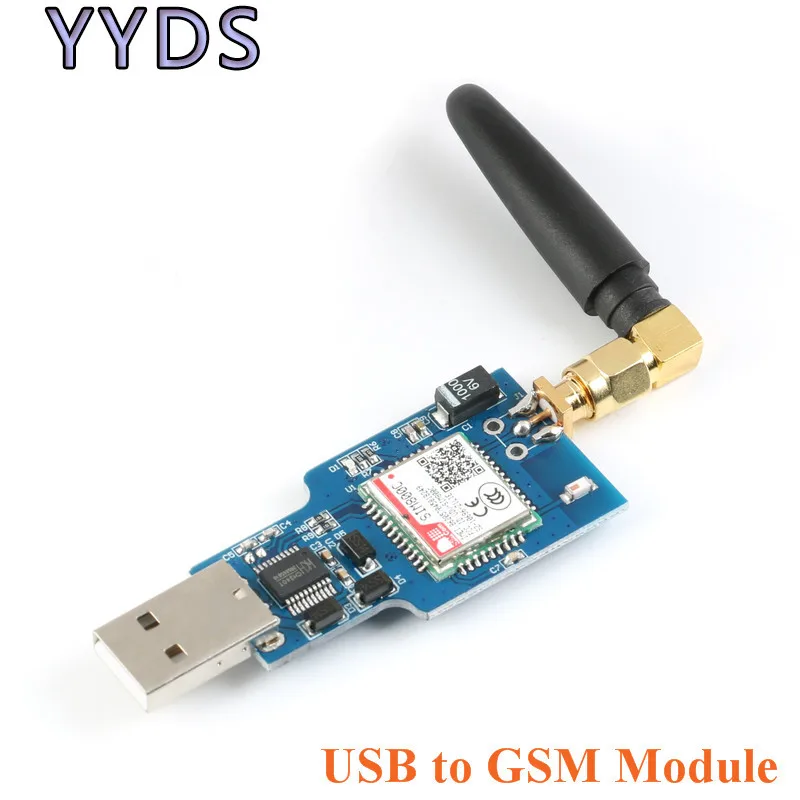

USB к GSM модулю

Особенности продукта:

• Бортовой оригинальный SIM800C GSM/GPRS модуль

• Встроенный чип CH340T USB для последовательного порта, простота установки и высокая совместимость

• Само-эластичный слот для sim-карты дизайн для мобильного телефона или Unicom 2G/3G/4GMicro SIM и Nano карты

• Модуль включается автоматически для подключения к сети, нет необходимости нажимать кнопку для управления загрузкой, устраняя хлопотный процесс загрузки

• Поддержка SMS сообщений, обеспечение программного обеспечения управления

• Поддержка передачи данных GPRS в сети 2G, может быть применен к таким случаям, как чтение мобильных счетчиков

• Поддержка Bluetooth совместимым передача данных, IEEE802.15 Bluetooth совместимым стандарт, 2,4 ГГц Рабочий диапазон частот

• Поддержка адаптивной скорости передачи данных

• С рабочим индикатором, без сети, без sim-карты или sim-карты, L ED лампа мигает быстро в 1 секундный интервал, и нормальная сеть доступа мигает один раз в 3 секунды.

• Размер платы: 27*50,7 мм.

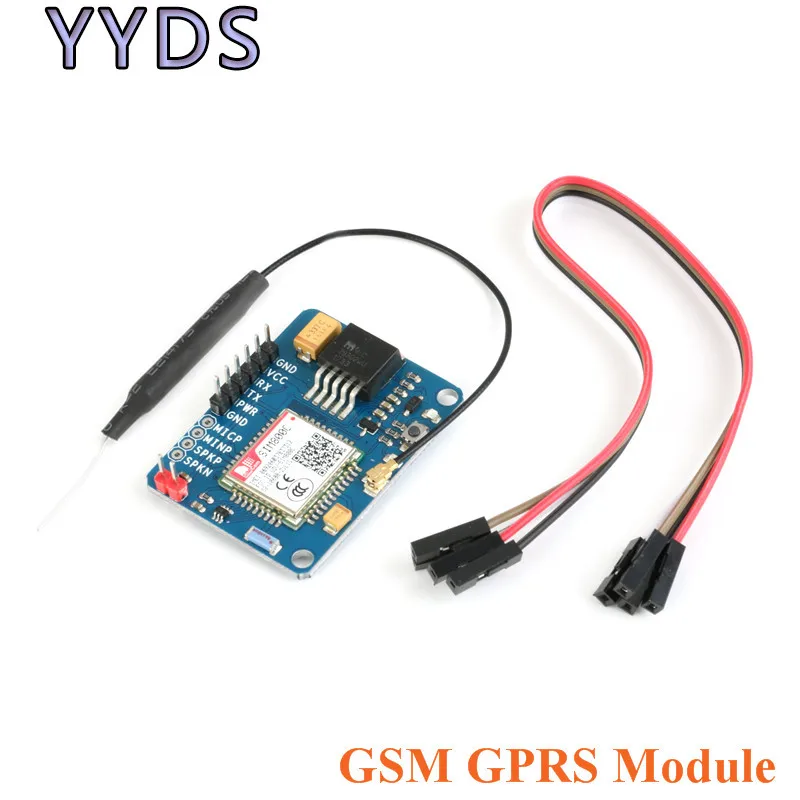

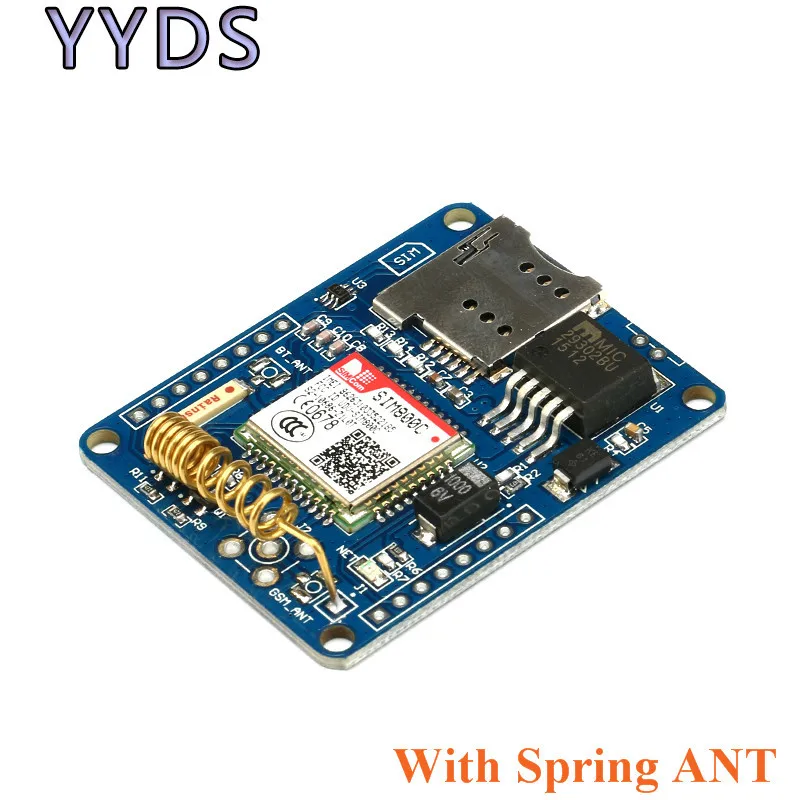

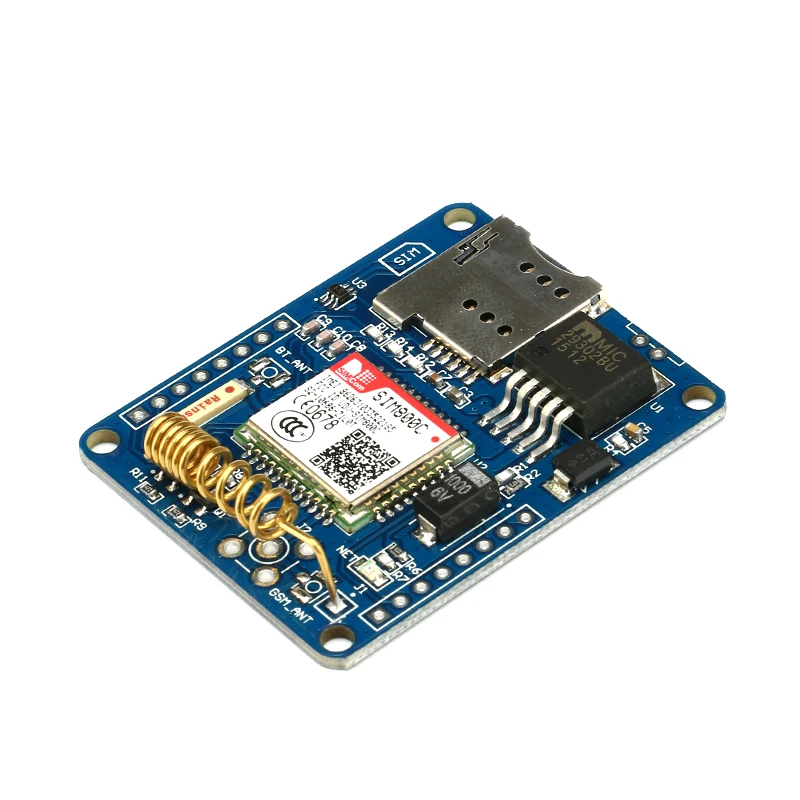

Макетная плата SIM800C

• Входное напряжение: 5 ~ 18 в (низкое энергопотребление-5 ~ 6 В)

• Входная мощность: >= 10 Вт

• Использование: последовательная командная конфигурация

• Поддерживаемый Диапазон частот: 850/900/1800/1900 МГц

• Поддержка сети: GSM/GPRS

• Скорость передачи: до 85,6 кбит/с

• Интерфейс: TTL последовательный порт, 2,54 pin
