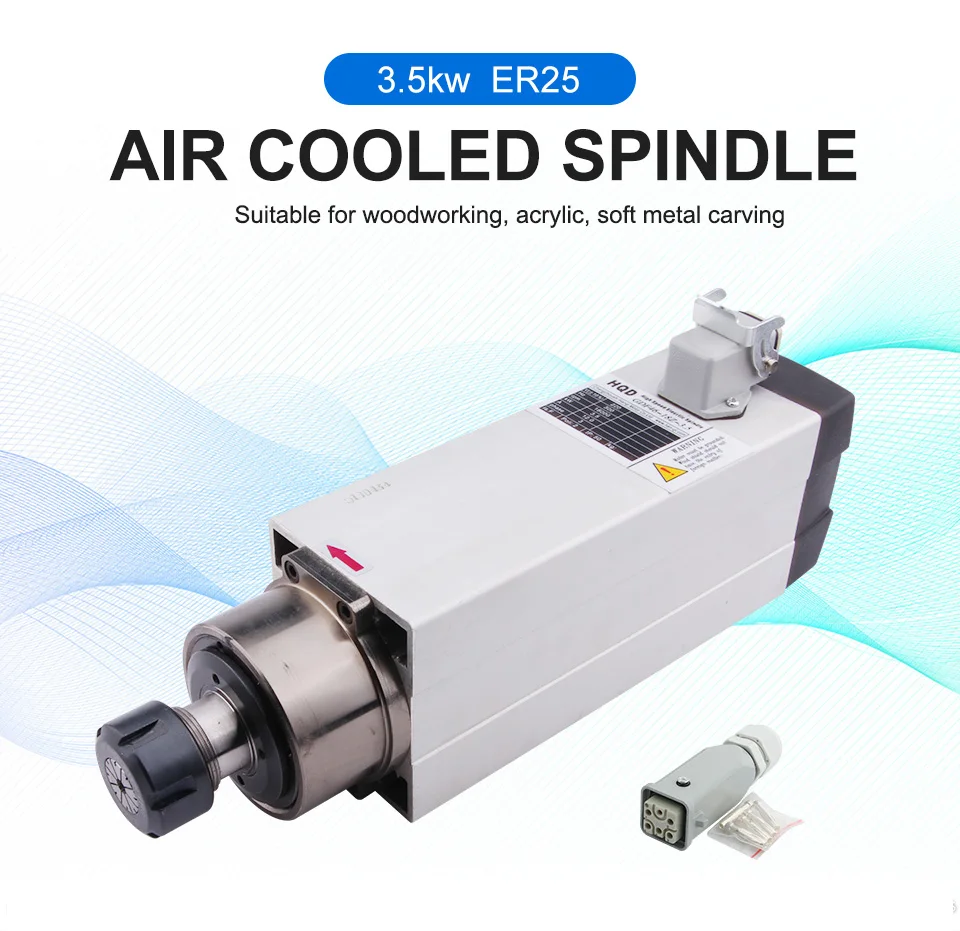

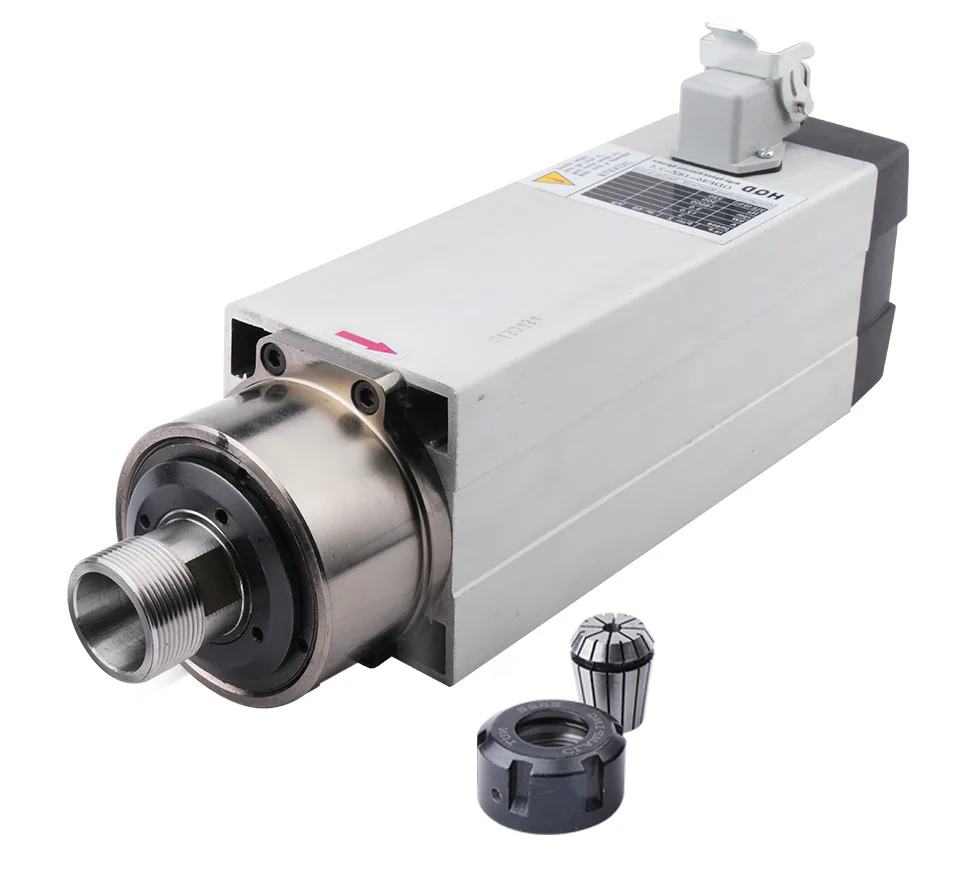

1 шт. 220v 3.5kw ER25 четырехтактный двигатель с воздушные охлаждением мотор шпинделя без монтажный фланец квт. шпиндель с 4 подшипниками

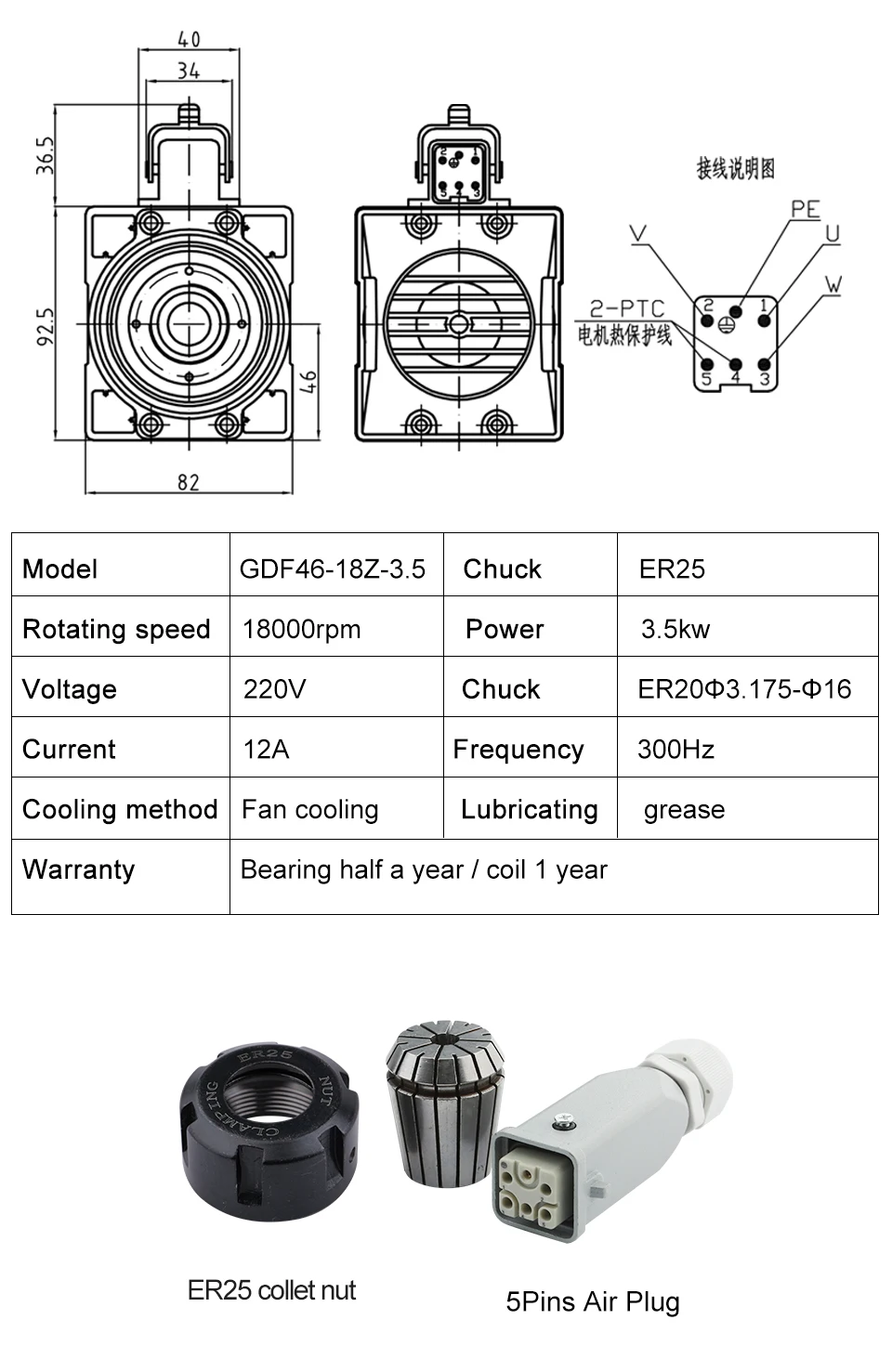

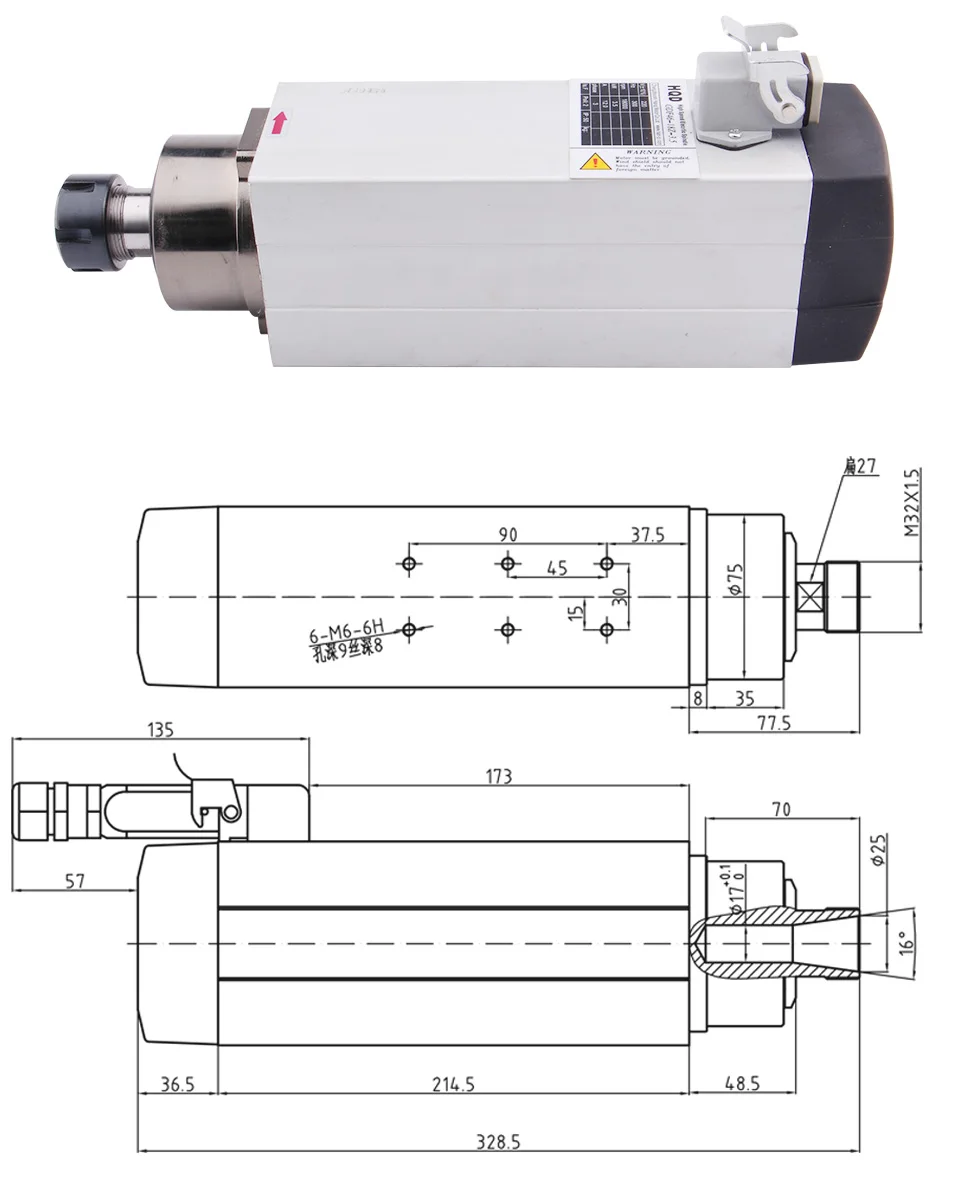

Размер: 214.5x82x92.5мм

Режим регулирования скорости: измените скорость шпинделя через трехфазный выходной инвертор и отрегулируйте частоту инвертора.

Метод охлаждения: воздушное охлаждение

Мощность интерфейс: опционально 5-контактный разъем водонепроницаемый авиационный разъем. Авиационные вилки маркируются «1», «2», «3», «4», «5», «GND». «1», «2» и «3» подключены к инвертору (U, V, W), и «GND» подключен к земле инвертора.)

Мощность: 3,5 кВт (1 л.с. = 0,735 Вт)

Напряжение: 220 В (пожалуйста, оставьте сообщение, если вам нужен шпиндель 380 В, спасибо)

Ток: 12А

Частота: 0-300 Гц

Скорость: 0-18000 об/мин

Прыгать закрыть: менее 0,01 мм

Тип подшипника: 2 * 7007C P4, 2 * 7002C P4 (4 шариковых подшипника)

Патрон: ER25

Смазка для смазки

Основное использование: резьба по дереву, бамбуку, обычной печатной плате, ПВХ, ПММА, пластику, двухцветную доску (АБС) и другие неметаллы, А также может вырезать мягкие металлические поверхности, такие как золото, серебро, медь, алюминий и свинец. (Обратите внимание, что это деревообрабатывающий шпиндель, который может использоваться только для деревообработки и алюминиевых изделий, а не для стальных изделий. Если вам нужны стальные изделия, пожалуйста, проверьте металлический шпиндель, спасибо!)

● Рабочая температура шпинделя обычно составляет-10 ~ 40.

● Перед установкой первого электрического шпинделя для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

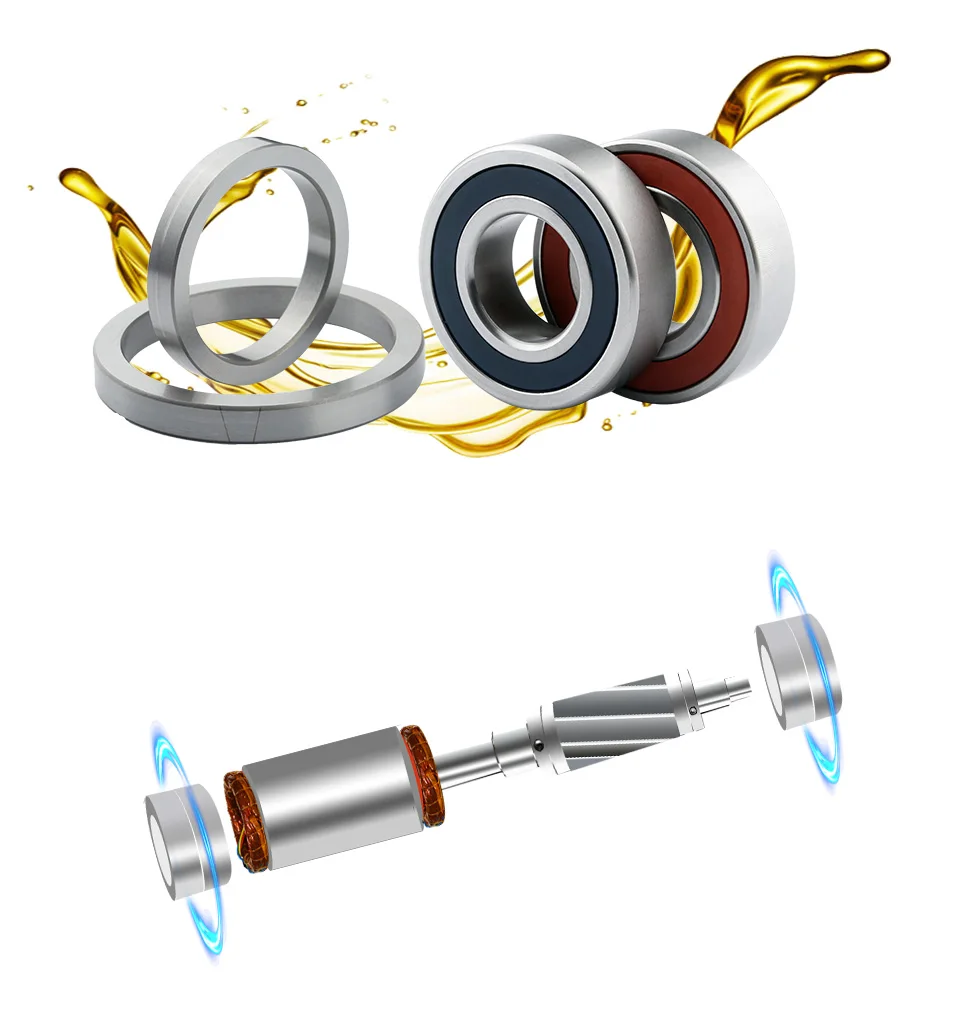

P4 Полностью герметичные Угловые подшипники могут продлить срок службы шпинделя.

Чем длиннее длина, тем больше крутящий момент и чем больше мощность.

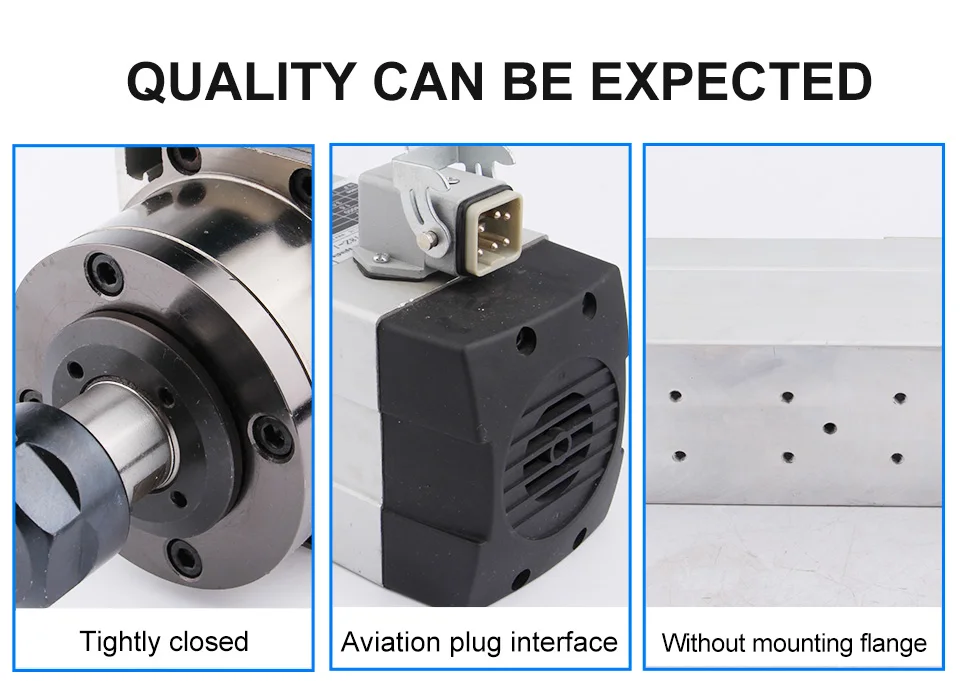

Тщательная сборка делает шпиндель более точным.

Точность определения его местонахождения составляет 0,01 мм, а также коаксиального кабеля составляет менее 0,0025 мм

1. Наш главный вал использует 4 подшипника.

2. Подшипники устойчивы к высокой температуре и низкой температуре

3. Шариковый подшипник имеет низкое трение, низкий уровень шума и длительный срок службы.

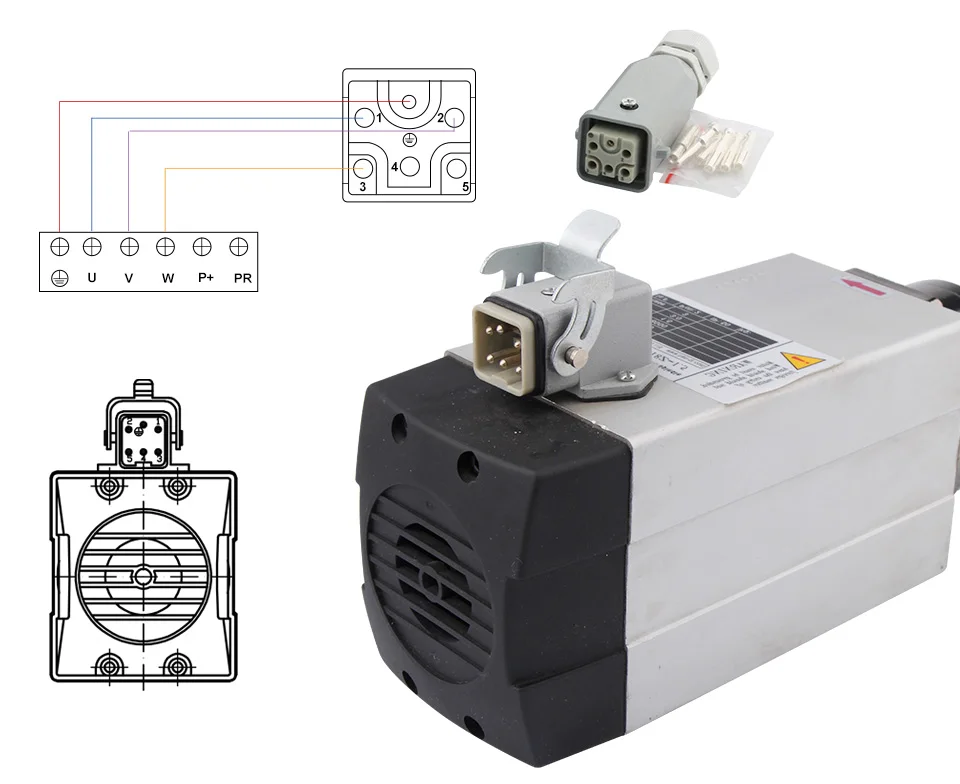

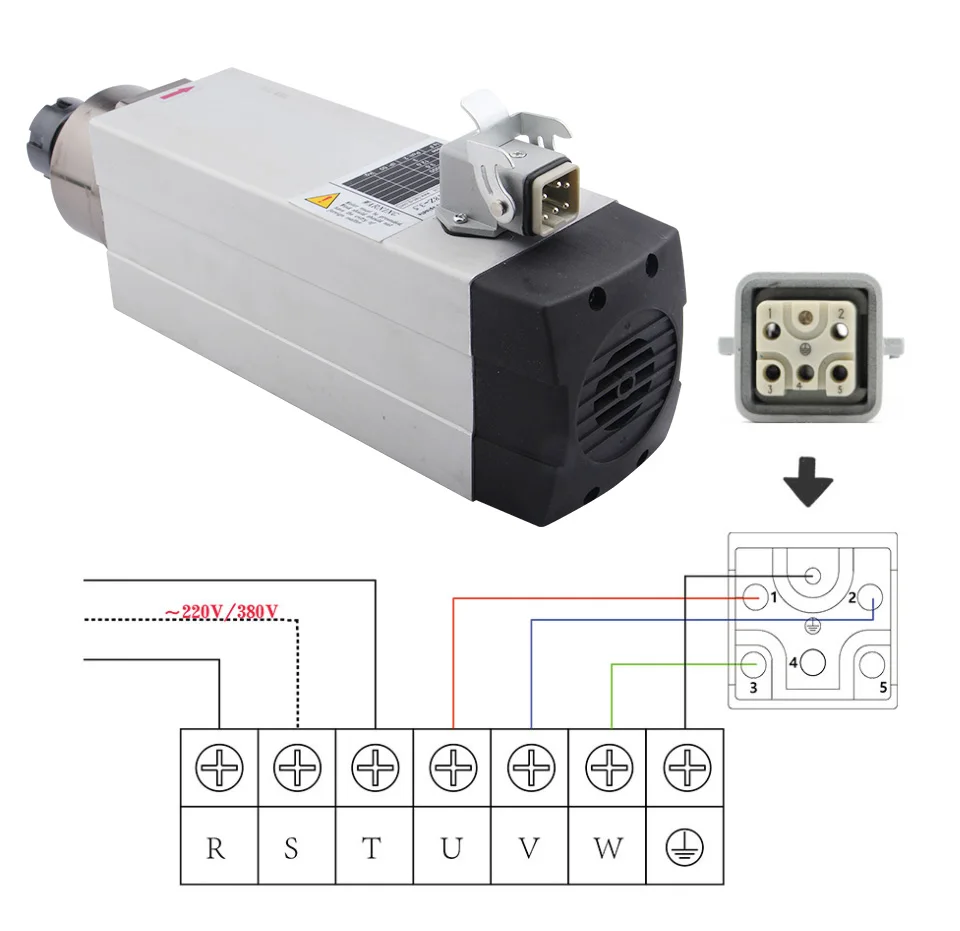

5 контактов воздушная вилка: No.1,2,3 подключения к инвертору U,V,w. Шпиндель Gnd подключение к инвертору Gnd.

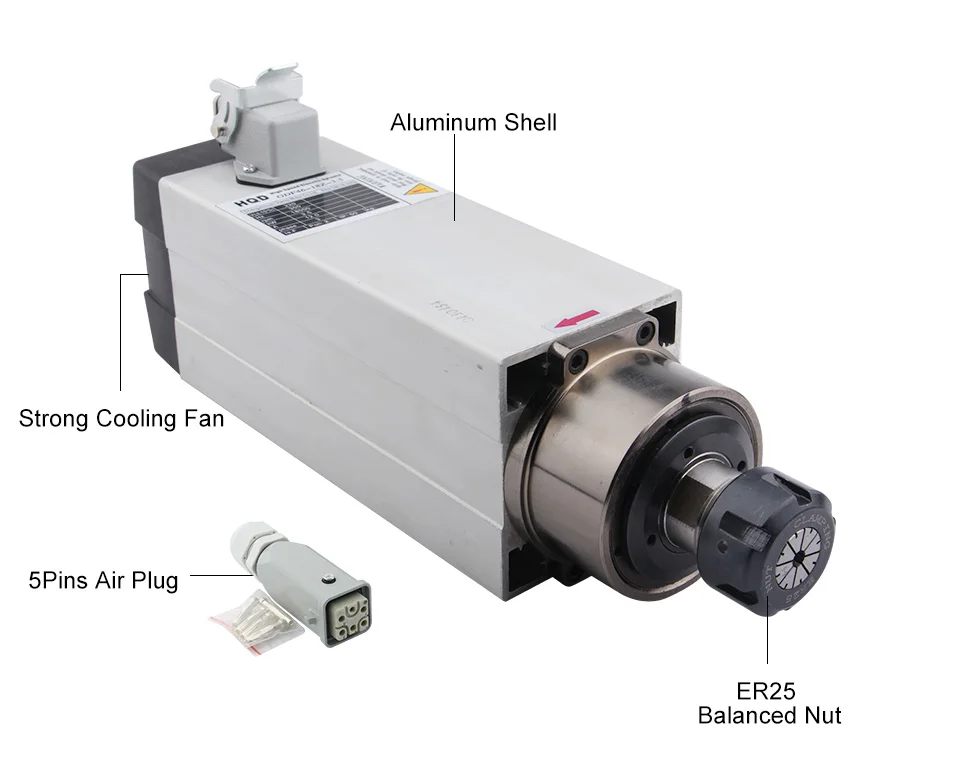

ER25 гайка с кольцом, балансирующая гайка, высокая точность шлифования внутреннего конуса 0,01 мм.

● Когда шпиндель хранится и транспортируется, состояние подшипника внутри высокоскоростной смазки изменится, и клиент должен запускать его на низкой скорости в течение 30 минут. Затем медленно увеличивается со скоростью 3000 об/мин, работает в течение 20 минут каждый раз. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора соответствуют параметрам шпинделя.

● Чтобы подключить главный вал инвертора, трехфазный шнур питания инвертора должен быть приварен к штепсельной вилке 1 (U), 2 (V), 3 (W) pin, И Заземленный штифт 4. После включения питания, наблюдайте, всегда ли ось вращения шпинделя Показывает направление. Если это несовместимо, немедленно выключите его и замените два провода трехфазного источника питания, подключенного к инвертору и шпинделю.

● Перед использованием шпинделя каждый день, он должен работать на низкой скорости в течение 15-20 минут. Зажмите резец на шпинделе, гайка патрона, патрон и резак должны быть достаточно чистыми. Хвостовик, вставленный в патрон, должен быть больше 15 мм.
