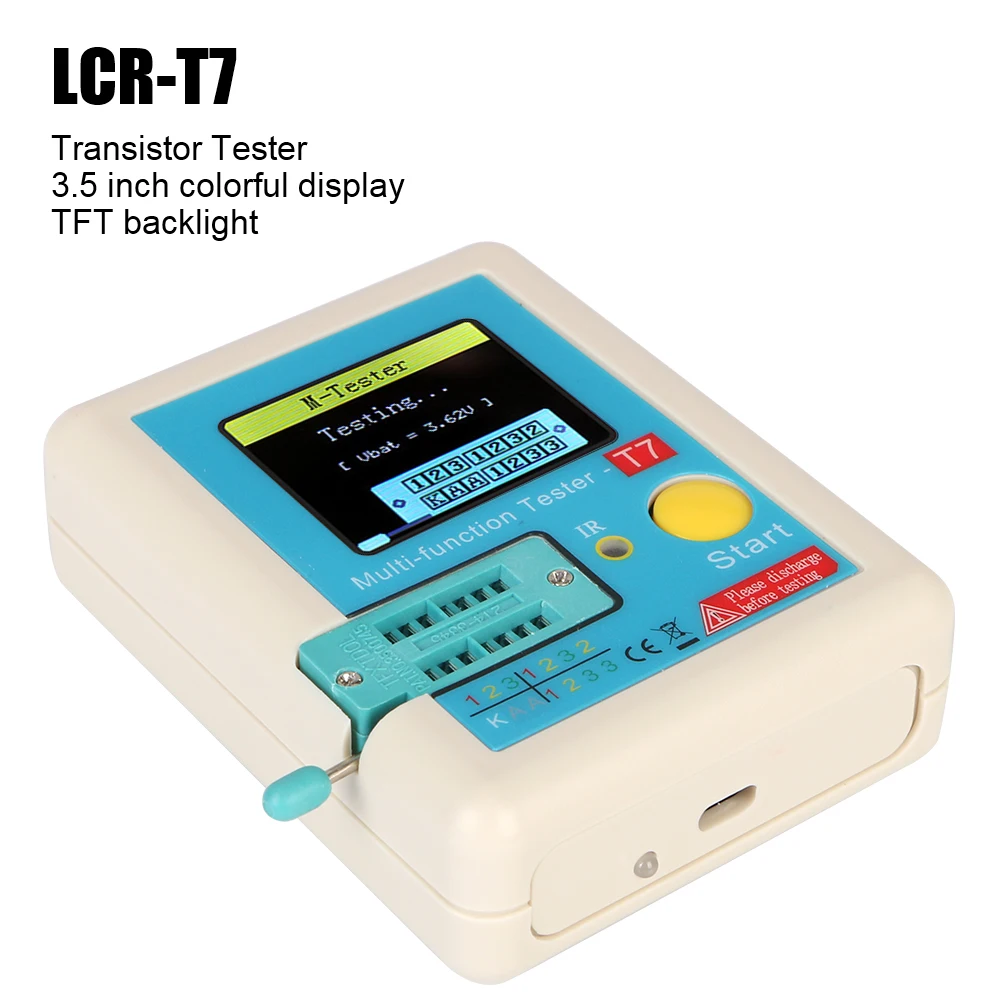

LCR-T7 Мультиметр LCR/ESR/PNP/NPN MOSFET тестер транзисторов ручной 3 5 "TFT ЖК-дисплей Диод

Предостережения для использования:

• Конденсатор не должен тестироваться без разряда.

• Индуктивность трансформатора не может быть протестирована.

• Не Тестируйте онлайн с помощью электричества.

• Не прикрепляйте три крючка к монтажной плате для тестирования.

• Не Тестируйте live circuit boards.

• В противном случае тестер будет сгореть. Сжигание тестера является причиной покупателя.

• Когда напряжение и внутренняя батарея ниже 3 в, пожалуйста, заряжайте перед использованием.

• Для зарядки Используйте аккумулятор 5 В или usb-порт.

Особенности:

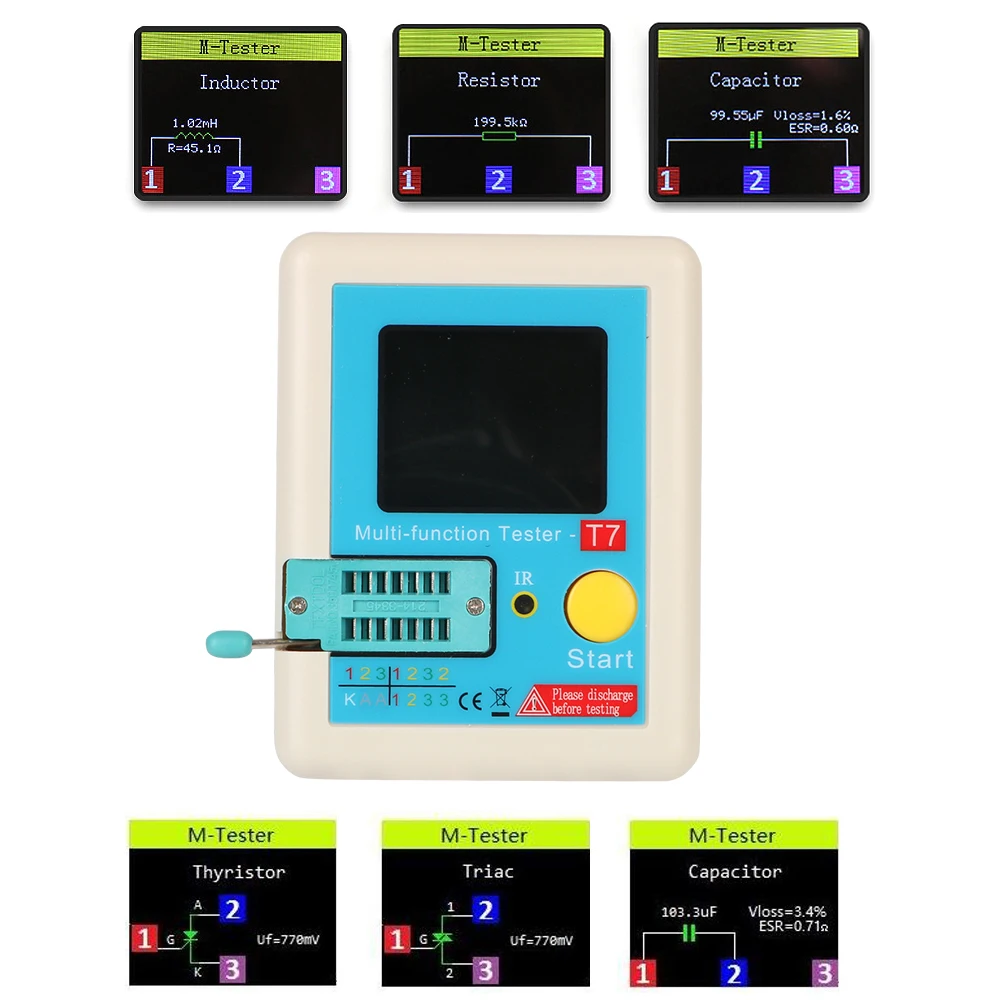

• Полноцветный дисплей, многофункциональный тестовый инструмент

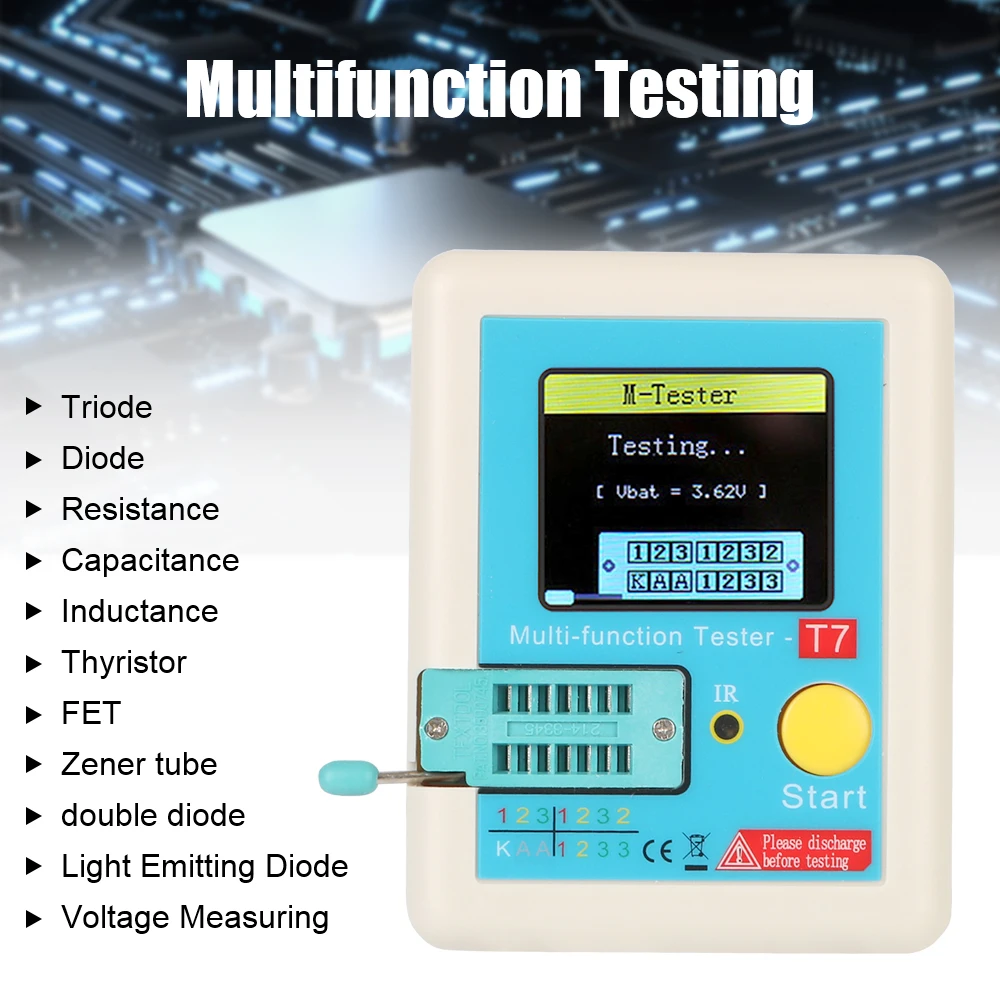

• T может широко использоваться для обнаружения NPN и PNP транзисторов, конденсаторов, резисторов, диодов, триодов, N-channel и P-channel MOSFET, IGBT, JFET, ТРИАК и батареи и т. Д.

• Он также может использоваться для обнаружения инфракрасных волновых форм.

• Он также может обнаруживать Диод Зенера и имеет функцию самокалибровки.

• После обнаружения выровняйте инфракрасный пульт дистанционного управления с светильник «IR», затем нажмите кнопку на пульте дистанционного управления, если детектор успешно декодирует его, он отобразит код данных и форму инфракрасной волны.

• Управление одной кнопкой, автоматическое обнаружение и выключение, и вы можете нажать многофункциональную кнопку, чтобы закрыть детектор.

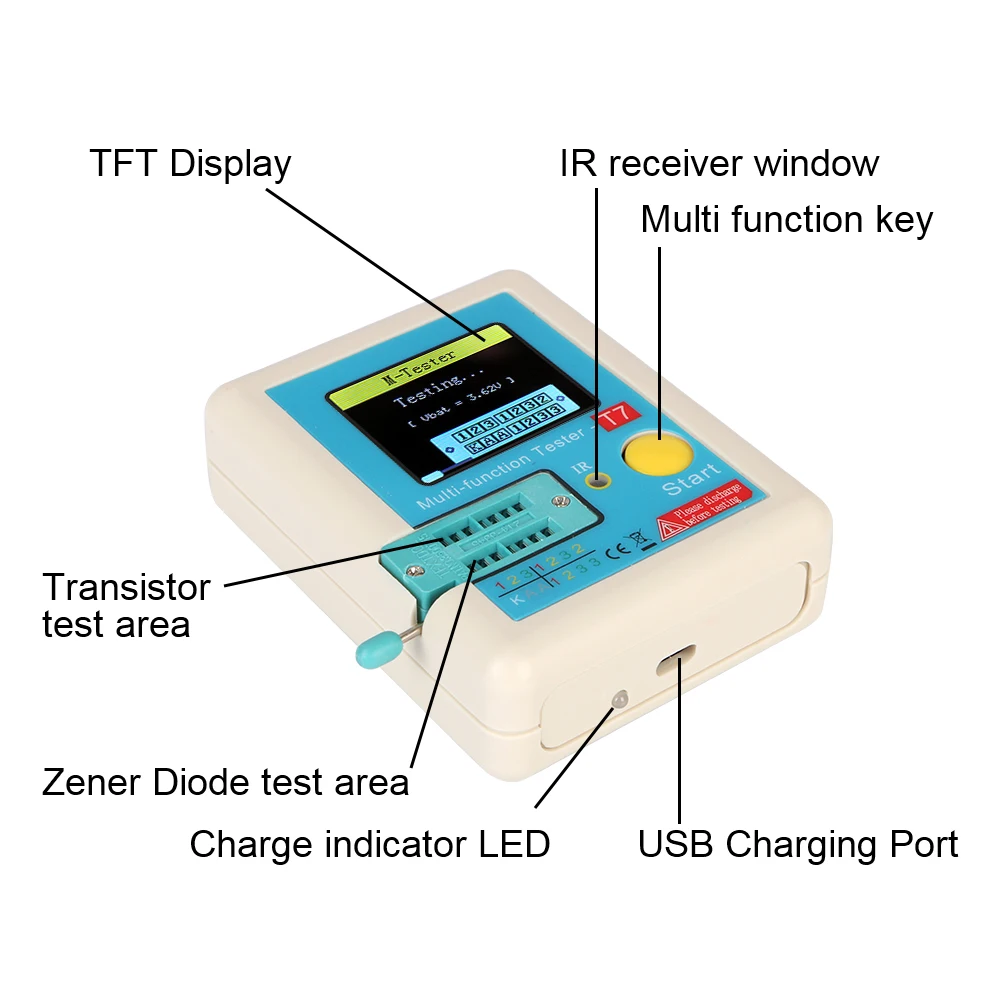

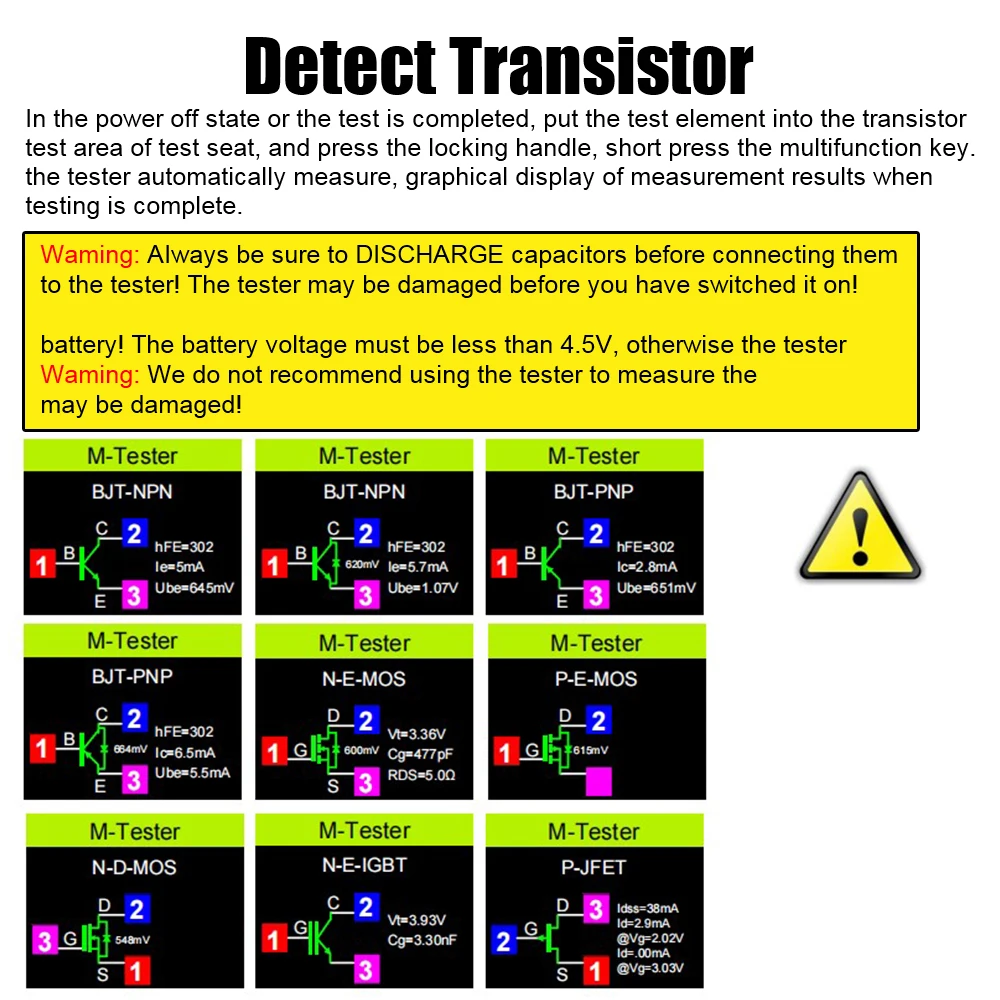

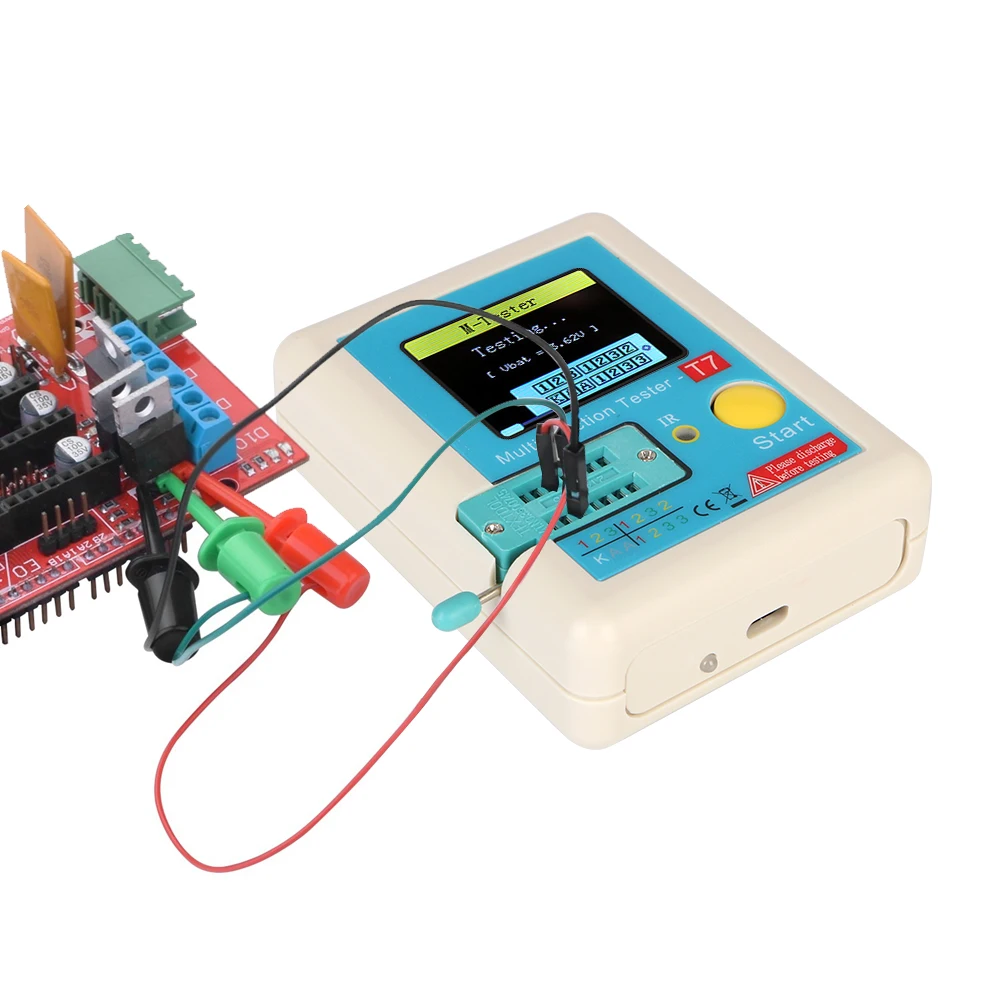

• Поместите контакты компонента в соответствующую область, затем наберите маленькую ручку, и детектор будет тестировать его автоматически, наконец результаты будут отображаться на задней светильник tft-экраном четко.

Характеристики:

• Встроенный литиевый аккумулятор, длительный срок службы батареи

• Дисплей: 3,5-дюймовый TFT экран

• Диапазон диодов: <4,5 В

• Диод Зенера: Область обнаружения транзисторов: 0,01-4,5 В

• Зона обнаружения диода Зенера: 0,01-30 в

• Диапазон триака: IGT < 6 мА

• Емкость: 25pF-100mF

• Резистор: 0,01-50MΩ

• Индуктивность: 0,01 мгн-20 ч

• Аккумулятор: 0,1-4,5 в

• Режим питания: перезаряжаемая литиевая батарея (входит в комплект)

Примечания:

• Используйте внешний источник питания 5 В или мобильный телефон источник питания USB для зарядки

• Индикатор светильник красный, когда зарядка находится в процессе, и индикатор светильник зеленый, когда зарядка завершена

Советы: входное напряжение зарядки составляет 6 в, пожалуйста, не используйте перенапряжение, в противном случае тестер будет поврежден и батарея может взорваться

Известные ошибки и неразрешенные проблемы:

• Амплитудный коэффициент тока ГЕРМАНИЕВЫХ транзисторов может быть измерен слишком высоко из-за высокого остаточного тока в этом чехол исходное напряжение излучающего устройства будет очень низким.

• Значение мощности в обратном направлении для диодов Schotiky, таких как MBR304 5PT, не может быть измерено, если только один диод подключен. Причина-слишком большой остаточный ток этого диода. Иногда измерение возможно путем охлаждения устройства (например, с охлаждающим распылением).

• Диодная функция тройного затвора не может быть проверена.

• Souroe и сливные штифты не могут быть точно обнаружены с JFET. Причина-симметричная структура этих полупроводников. Вы можете заметить эту проблему с избранным, что на дисплее отображается один и тот же макет с тем же par ameters, если источник и сливная Пинцет заменены.

• Выходной ток тестера составляет 6 мА/напряжение <5 В. Мощные IGBTs, Тиристоры и дарлингтонские трубы, которые требуют более высокого crrenthiger vltage привод не может быть измерен. Катушки и Индукторы Мощности Air c∞ore не могут direatly измерять индуктивность. Рекомендуется попробовать соединение серий. Соответствующий тест индуктивности цветного кольца, конденсаторы ниже 20PF, рекомендуется протестировать емкость 20PF

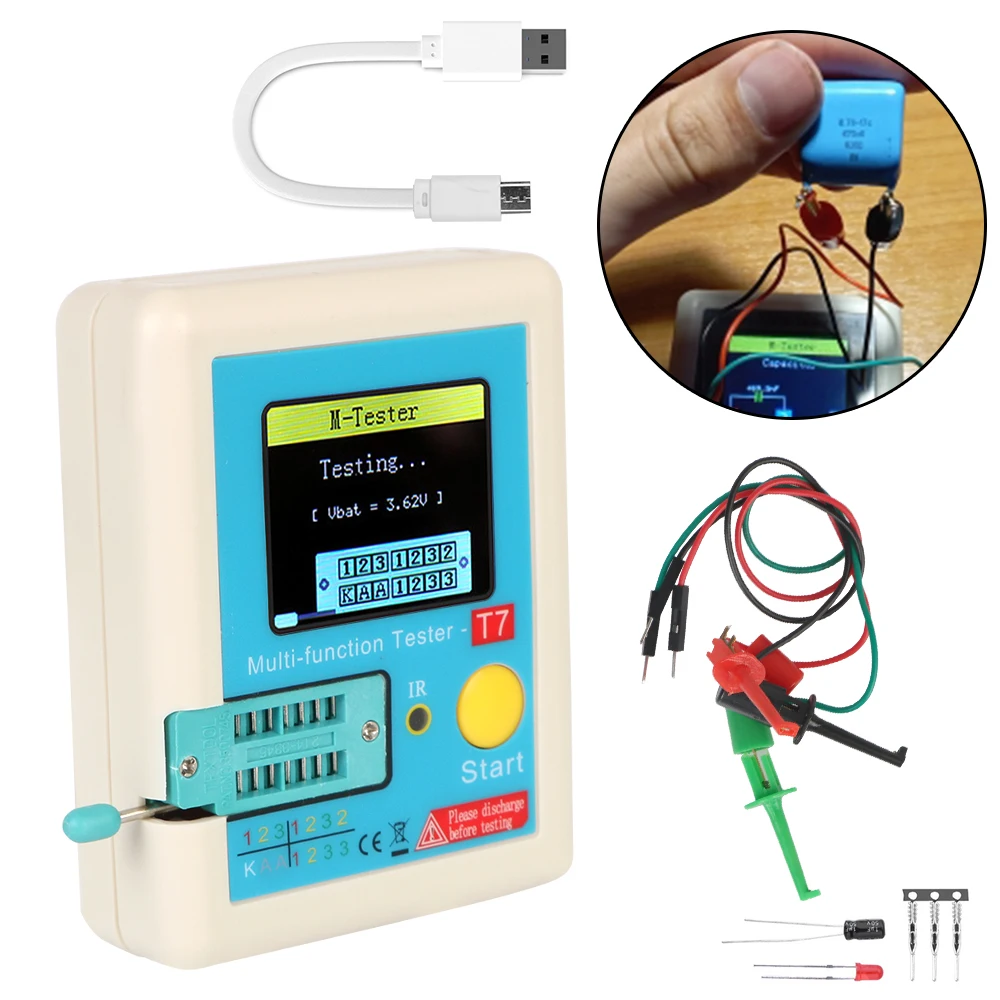

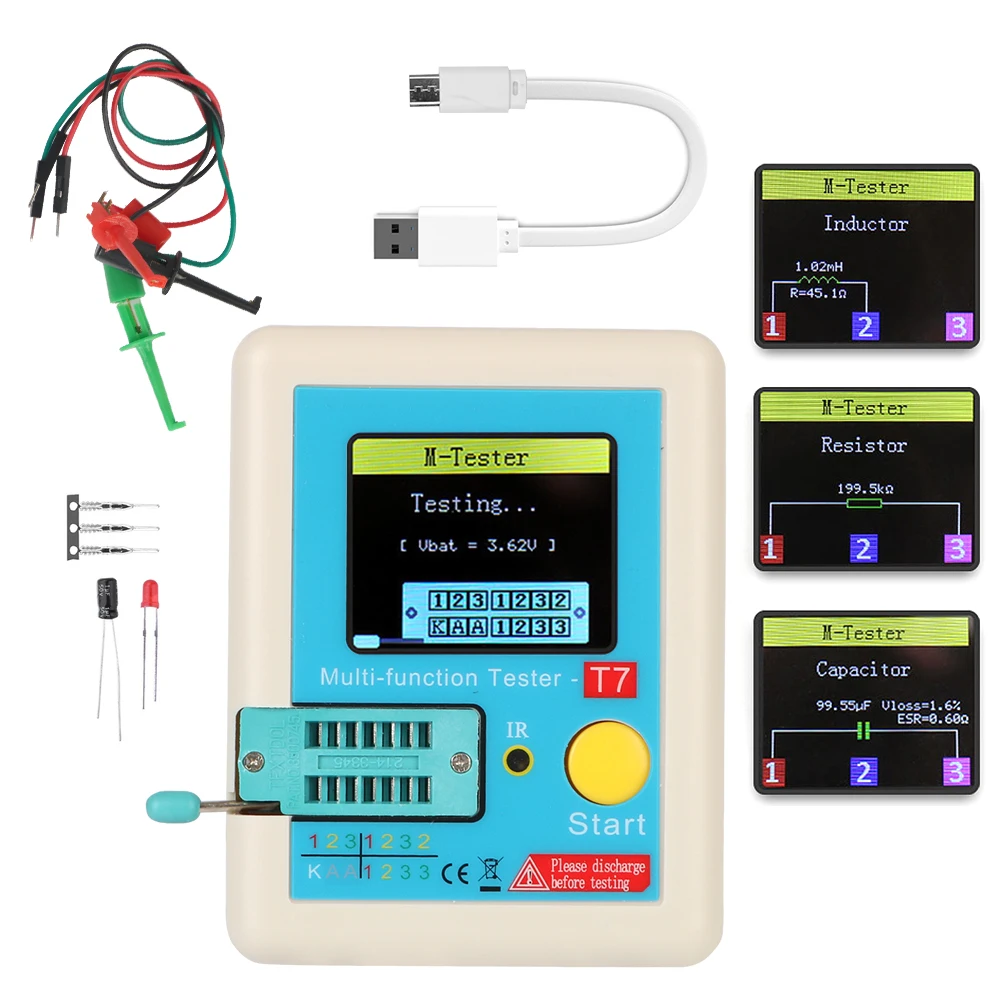

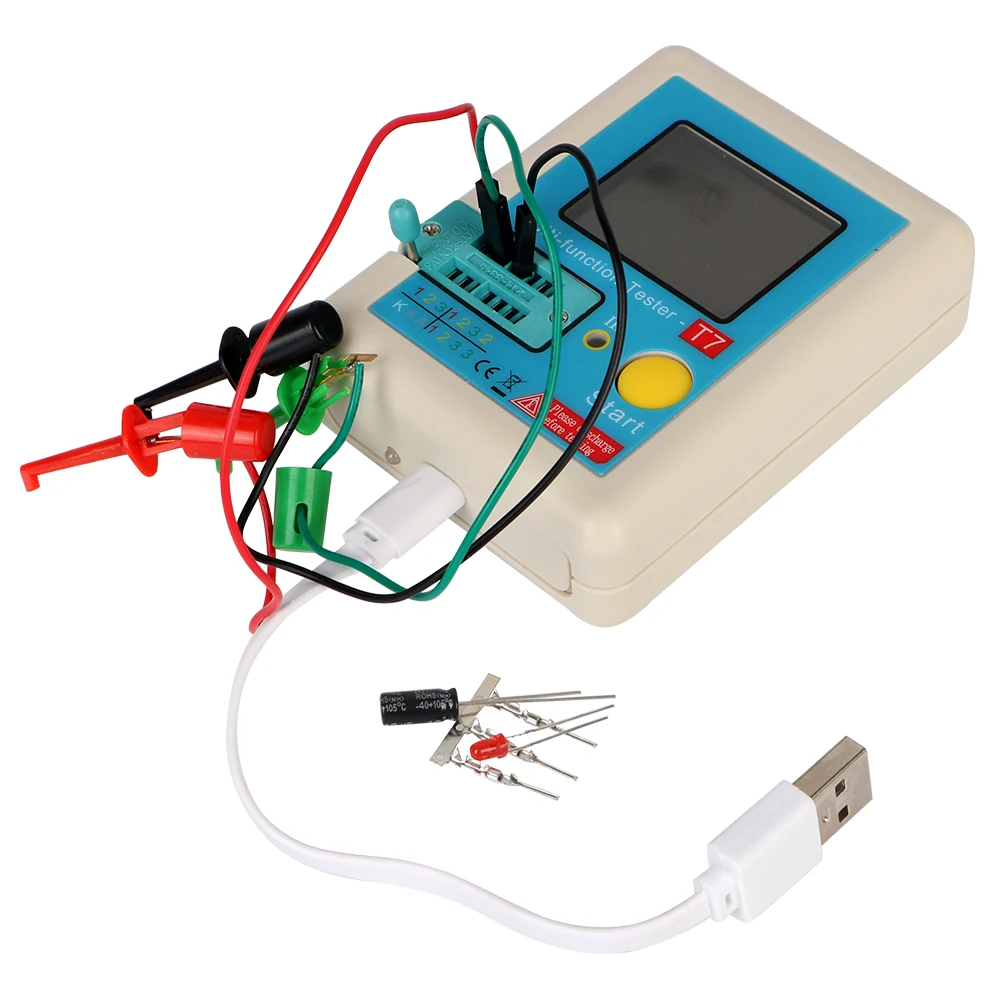

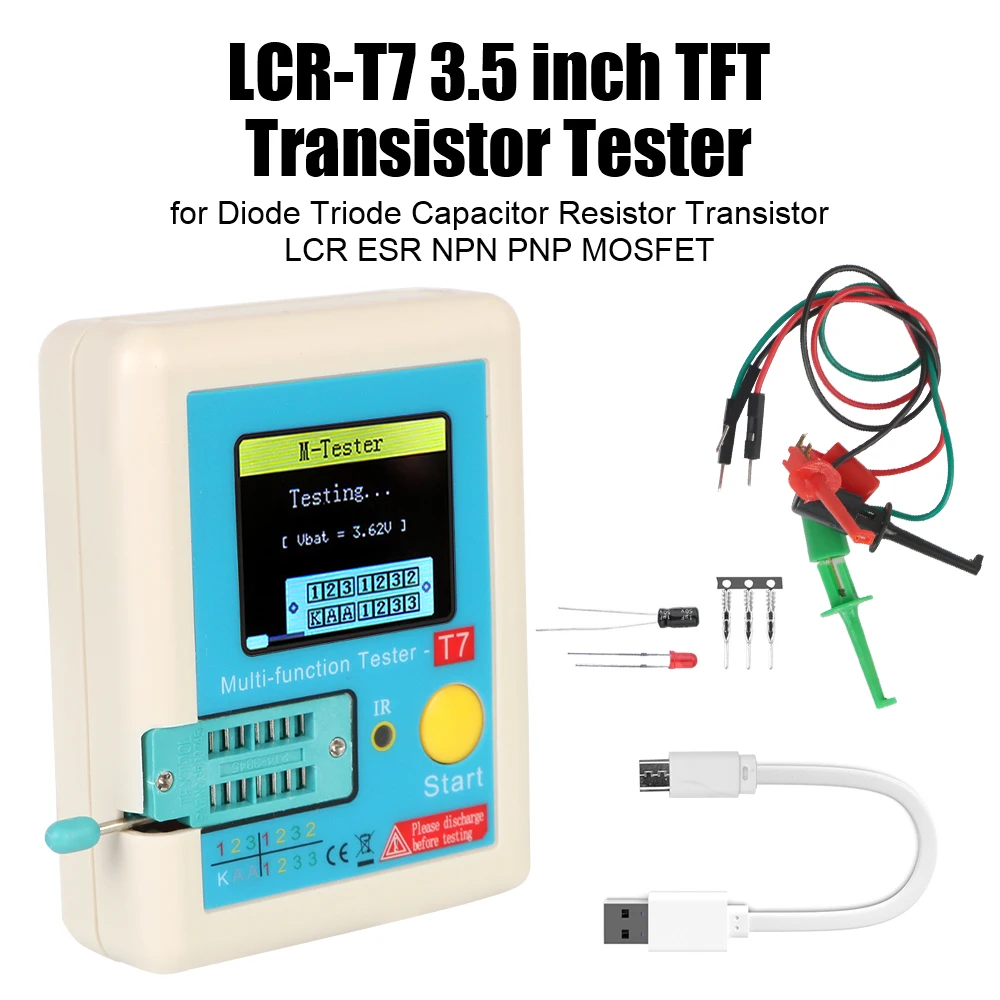

Посылка в комплекте:

• 1 Набор LCR-T7 тестер транзисторов TFT
