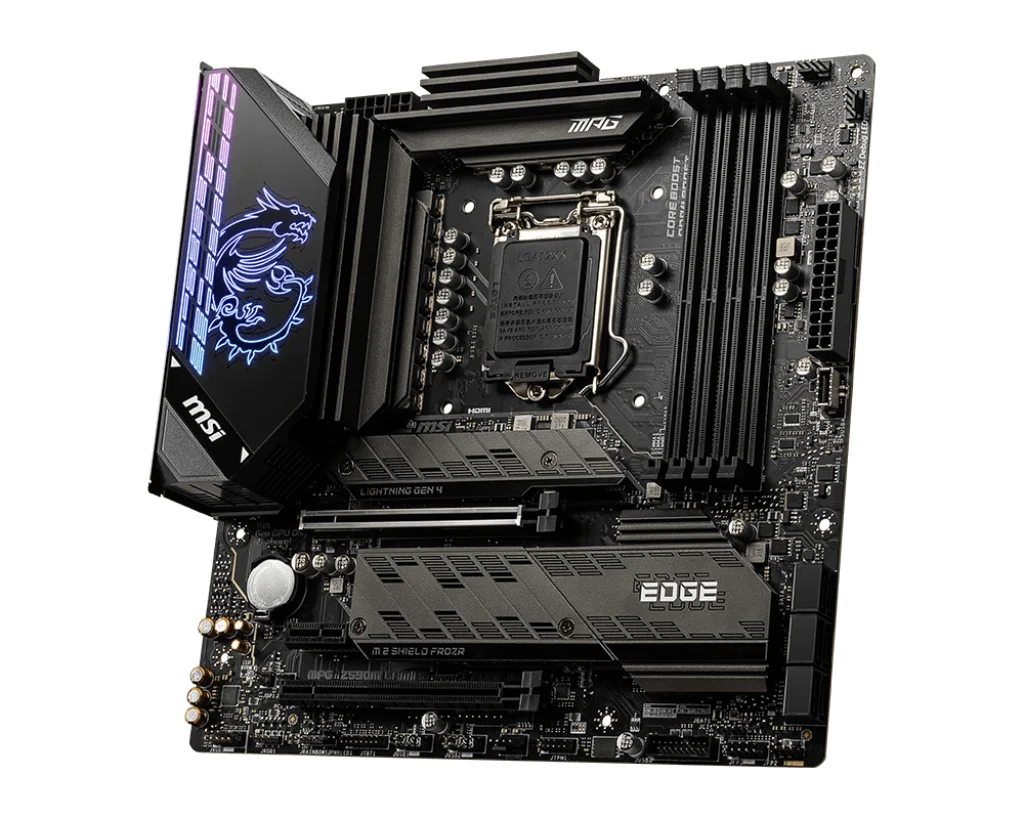

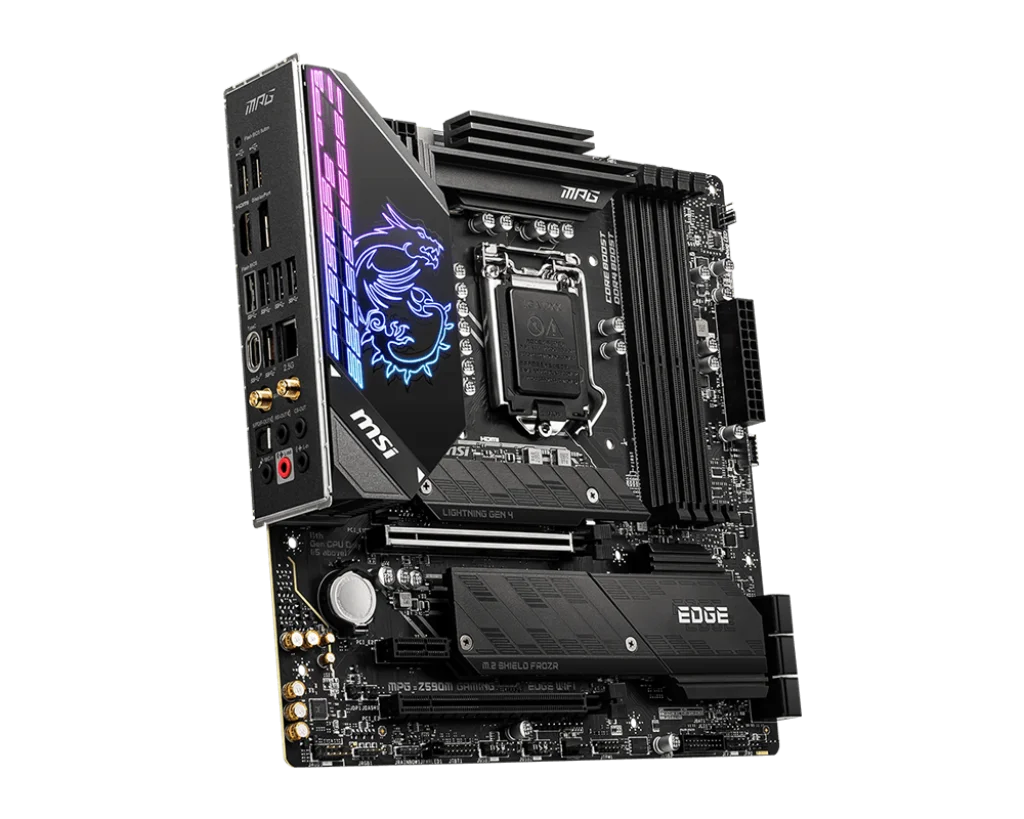

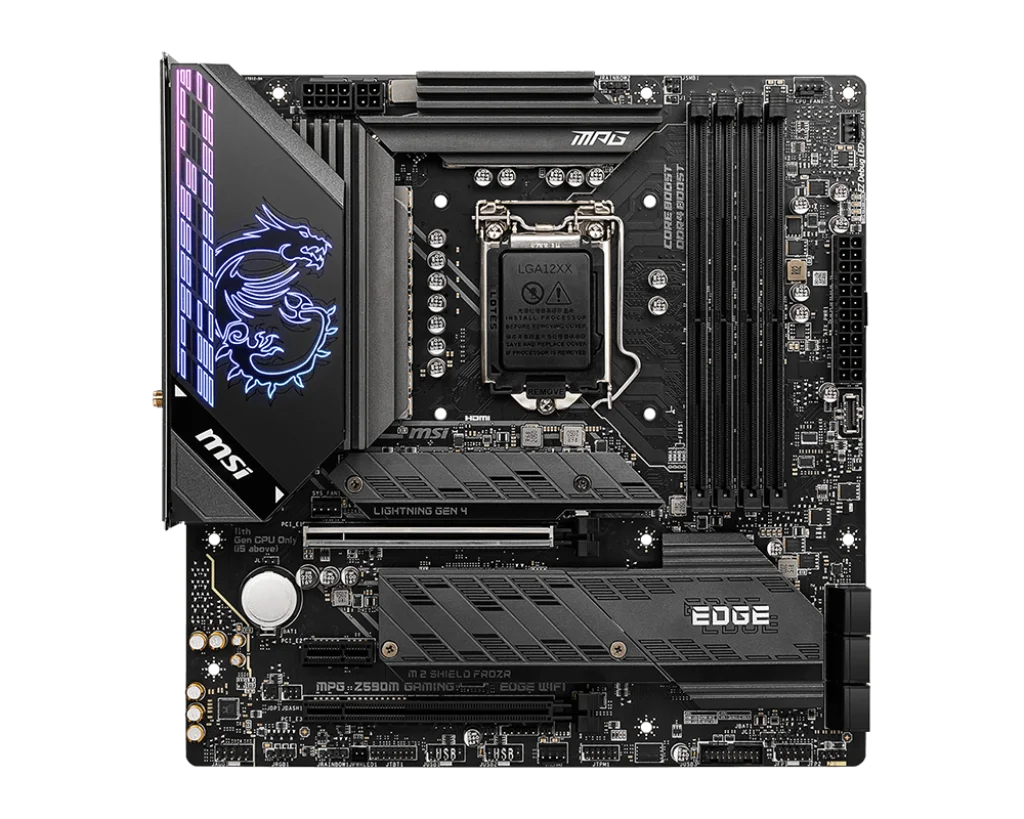

Материнская плата LGA 1200 MPG Z590M GAMING EDGE Wi-Fi использует Чипсет Intel Z590 поддерживает 4-е

Материнская плата LGA 1200 MPG Z590M GAMING EDGE Wi-Fi использует Чипсет Intel Z590 поддерживает 4-е

Процессор

Поддержка 10-го поколения Intel®Сердечник™, Intel 11-го поколения®Сердечник™, Pentium®Золото и Celeron®Processors1

Архитектура процессора LGA1200

Пожалуйста, посетите веб-сайт e intel.com для получения информации о совместимости.

Отчет поддержки запроса

Набор микросхем

Intel®Набор микросхем Z590

Память

4 слота DDR4, поддержка в общей сложности до 128GB1

Поддержка 10-го поколения Intel®Процессор 1R 2133/ 2666/ 2933 МГц (через JEDEC & POR)

Поддержка Intel 11-го поколения®Процессор 1R 2133/ 2666/ 2933/ 3200 МГц (через JEDEC & POR)

Максимальное количество часов:

1DPC 1R поддерживает до 5333 МГц

1DPC 2R поддерживает до 4700 + МГц

2DPC 1R поддерживает до 4400 + МГц

2DPC 2R поддерживает до 4000 + МГц

Поддержка двойного канала

Поддержка без ECC, без буферной памяти

Поддержка Intel®Профиль экстремальной памяти (XMP)

Пожалуйста, visi t www.msi.com для получения подробной информации о совместимости памяти.

Отчет поддержки запроса

Слот расширения

2 слота PCIe x16

Поддержка x16/x4

PCI_E1 (от CPU)

Поддержка Intel 11-го поколения®Процессоры до PCIe 4,0

Поддержка 10-го поколения Intel®Процессоры до PCIe 3,0

PCI_E3 (от чипсета Z590)

Поддержка PCIe 3,0

1 слот PCIe 3,0x1 (от чипсета Z590)

Встроенная видеокарта

1 x порт дисплея 1.4 порта, sup порт s до разрешения 4K 60Hz 1/ 2

1 порт HDMI 2.0b с HDR, поддержка до 4K 60Hz 1/ 2

Применяется только к процессорам со встроенной графикой. Характеристики видеокарты зависят от установленного процессора.

Поддержка нескольких графических карт

Поддерживает связь с 2-мя-Way AMD®CrossFire™Технология

Магазин

6 портов SATA 6 Гб/с (от чипсета Z590)

2 x M.2 слота (ключ M)

Разъем M2_1 (от ЦП)

Совместимость только с Intel 11 поколения®Процессоры

Поддержка PCIe 4,0 x4

Поддержка устройств хранения 2242/ 2260/ 2280

Разъем M2_2 (от чипсета Z590)

Поддержка PCIe 3,0 x4

Поддержка SATA до SATA 6 ГБ/s1

Поддержка устройств хранения 2242/ 2260/ 2280

Intel®Оптановый™Память Ready2

Поддерживает создание Intel®Умные ответы с процессором Intel Core™Процессоры

Когда M.2 SATA SSD установлен в гнездо M2_2, порт SATA2 не будет доступен. Перед использованием Intel®Оптановый™Модуль памяти, пожалуйста, убедитесь, что вы обновили драйвер и BIOS до последней версии с веб-сайта MSI.

RAID

Поддержка создания RAID 0, RAID 1, RAID 5 и RAID 10 с устройствами хранения SATA

USB

Intel®Набор микросхем Z590

1 порт USB3.2 Gen2x2 20Gbps Type-C на задней панели

2x USB 3,2 Gen 2 порта 10 Гбит/с (1 бортовой разъем Type-C, 1 порт Type-A на задней панели)

6 USB 3,2 Gen 1 5 Гбит/с портов (4 Тип-порты на задней панели устройство работающее от прикуривателя с 2 портами через встроенный заголовки)

2 порта USB 2,0 на задней панели

Hub-GL850G

4 порта USB 2,0 через встроенные заголовки

Звуковые эффекты

Realtek®ALC4080

7,1 канал высокого качества аудио

Поддержка выход S/PDIF

Сеть

1x Intel®I225V 2,5 Гбит/с беспроводной контроллер локальной сети

WIFI и BLUETOOTH

Intel®Wi-Fi 6E AX210

Беспроводной модуль предварительно установлен в слоте M.2 (key E)

Поддержка MU-MIMO TX/RX, 2,4 ГГц/5 ГГц/6GHz1 (160 МГц) до 2,4 Гбит/с

Поддержка 802,11 a/ b/ g/ n/ ac/ ax

Поддержка Bluetooth®5.2z2, FIPS, FISMA

Wi-Fi 6E 6 ГГц будет готов в WIN10 21H1 в соответствии с правилами различных стран/регионов. Bluetooth 5,2 будет готов в WIN10 21H1.

Встроенный разъем

1 х 24-pin разъёмом основного питания ATX

1x8-pin разъем питания ATX 12V

1 x 4-контактный разъем питания ATX 12V

6 разъемов SATA 6 Гб/с

2 x M.2 слота (ключ M)

1 порт USB 3,2 Gen 2 10Gbps Type-C

1 взаимный обмен данными между компьютером и периферийными устройствами 3,2 Gen 1 5 Гбит/с коллектора (может поддерживать 2 дополнительных USB 3,2 Gen 1 5 Гбит/с портов)

2 разъема USB 2,0 (может поддерживать 4 дополнительных порта USB 2,0)

1 x 4-контактный Процессор вентилятора

1 x 4-контактный вода Вентилятор охлаждения заголовка

Два 4-контактный система вентиляторов

1 панель аудио разъем

2 Заголовки системной панели

1 чехол с разъемом

1 х разъем модуля TPM

1 прозрачный джемпер с функцией CMOS

1 заголовок контроллера отладки

1 х разъем TBT (поддерживает RTD3)

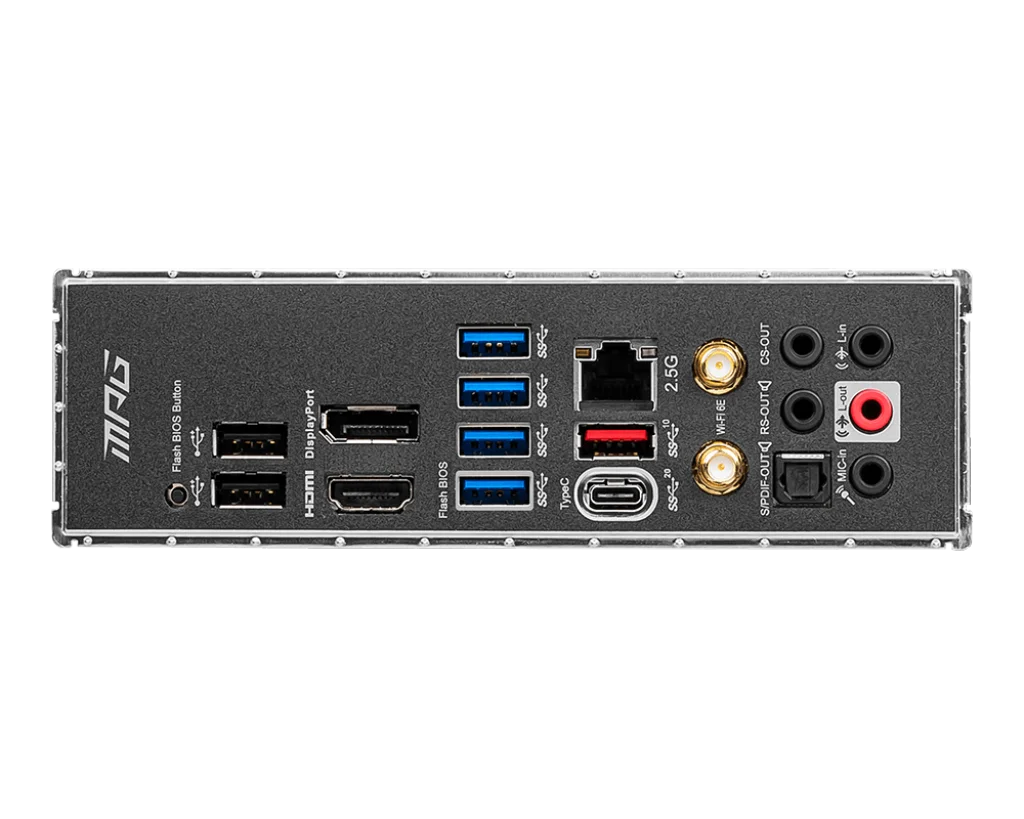

Порт задней панели

DisplayPort

USB 3,2 Gen 1 5Gbps Type-A

2,5G LAN

Wi-Fi/Bluetooth

Аудио разъемы

Кнопка Flash BIOS

USB 2,0

Hdmi

USB 3,2 Gen 2 10Gbps Type-A

USB 3,2 Gen 2x2 20Gbps Type-C

Оптический выход S/PDIF

MEG Z590M edge wifi

Стандартные размеры

Спецификация Micro-ATX

9,6x9,6 дюймов (24,4x24,4 см)
