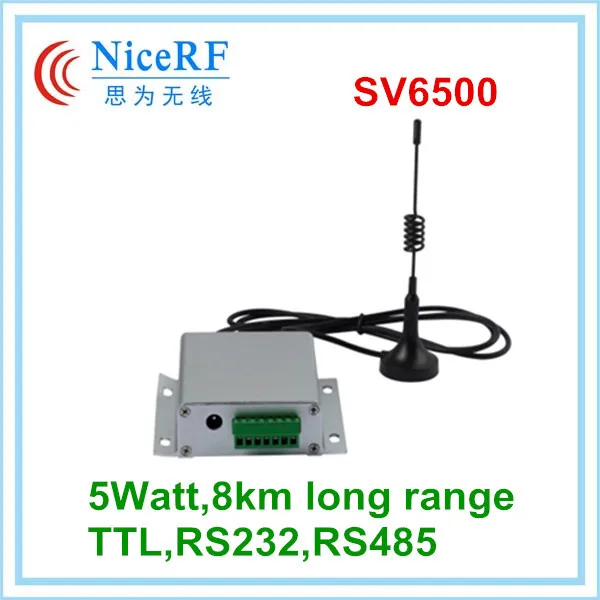

Радиочастотный модуль на большие расстояния 8 км SV6500 433 МГц беспроводной 5 Вт RS485

Радиочастотный модуль на большие расстояния 8 км SV6500 433 МГц беспроводной 5 Вт RS485

Мы являемсяОт оригинального производителяС более чем для детей 10 лет опыт исследования, разработки, производства и продажи Интернета вещей (Интернет вещей) такие продукты, как РЧ модули, портативная рация модули и интегрированно-сенсорных модулей. Между тем, ODM и OEM проекты приветствуются.

SV6500 - 8 км на дальние расстояния модуль rf в 433 МГц/470/868/915 МГц TTL/RS232/RS485 беспроводной 5 Вт дистанционный пульт rf модуль приемопередатчика

1 шт. SV6500 модуль + адаптер переменного тока + антенна + USB плата моста

Подробная информация о продукте:

Особенности:

* 8000 м RF разъем линейного входа-расстояние видимости @ 1,2 кбит/с
* 433/470/868/915 МГц
* 40 каналов
* 4 байта нетто ID
* 2 байта идентификатора узла
* Множественная скорость передачи данных о воздухе
* GFSK модуляции
* Антенна автоматически подходит и управление переключателем двойного направления
* Поддержка настройки параметров последовательного порта
* Чувствительность: -121 дБм
* Максимальная выходная мощность: 3 Вт
* Напряжение: 9 ~ 18 в
* Температура: -40 ~ + 85 °C


Приложений:

* Пульт дистанционного управления телеметрии
• Автоматическое считывание показаний
* Системы безопасности
* Регистратор данных
* Беспроводной передачи данных
* Автоматизация зданий и безопасность
* Здоровый мониторинга
* Беспроводной периферийные устройства
* Система контроля доступа
* Управления роботом

Технические характеристики:

Техническая спецификация:

1 Настройка параметров

В режиме конфигурации пользователи могут устанавливать параметры с помощью инструмента ПК или в цепи через порт UART. Параметры включают каналы, частоту, скорость передачи данных по воздуху, выходную мощность, скорость передачи данных последовательного порта, бит данных, стоп-бит, паритет, идентификатор нетто и Идентификатор узла. Подробный протокол связи показан в руководстве по программированию.

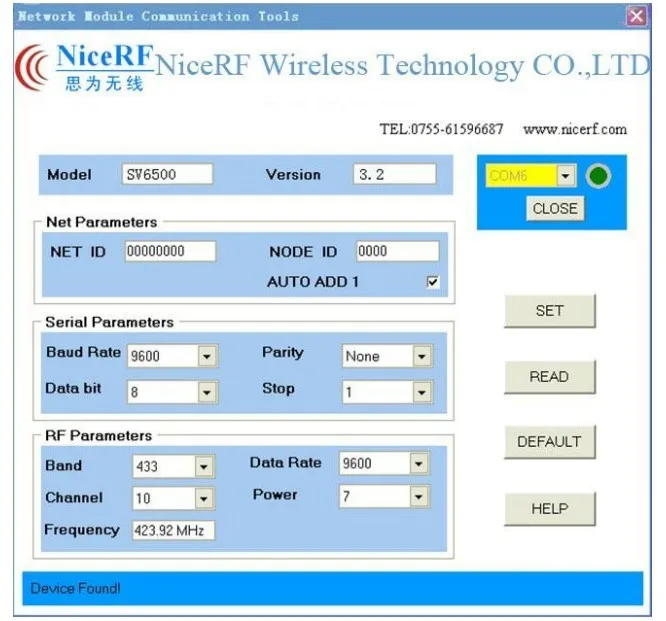

Рисунок 1: Интерфейс инструмента настройки

Стол-1 шт.: Параметр Спецификация

2 для проводки сети, фурнитура

Сетевая система состоит из двух частей: узла и маршрутизатора. Узел используется для подключения к каждому терминальному интерфейсу через последовательный порт в сети. Роутеры, работающие от адаптера переменного тока, все еще находятся в состоянии получения. Они всегда передают сигнал после получения от узла. Таким образом, они поддерживают беспроводную связь в деятельности по отношению к конечному узлу.

Каждая сеть имеет уникальный идентификатор сети. Только каждый узел с одинаковым идентификатором сети может общаться с другими узлами. Есть 40 каналов в одной сети. Расстояние между каналами составляет 1 МГц и гарантирует, что различные каналы не мешают друг другу в частоте. Одна сеть использует алгоритм деления частот, чтобы избежать помех с каждым узлом в одной частоте или отключить одновременное получение, что обеспечивает стабильность и надежность сети.

3 передачи данных

Когда модуль установлен в режим узла, затем в обычном режиме работы, данные из последовательного порта могут быть отправлены через модуляцию микросхемы RF в воздух к целевому модулю переадресации слоя связи. Когда целевой SNR6XX получает данные RF от источника, он также преобразует их в последовательный сигнал и выводит на устройство цели.

Когда модуль установлен в режим маршрутизатора, затем в обычном режиме работы, модуль может передавать данные RF в той же сети.

Чтобы обеспечить стабильность и правильность передачи данных, пользователь должен обратить внимание на следующие вопросы

1) RX/TX Match

В той же сети для обеспечения доступности связи все модули должны быть в одном состоянии. Это означает, что все параметры, такие как частота, канал, идентификатор сети, одинаковые. Модуль Оснащен 4-х байт network. Он не может общаться друг с другом между различными модулями конфигурации идентификатора сети. Любой сетевой ID модуль может получать данные, если пользователи не устанавливают сетевой идентификатор.

2) и продолжительности полового акта

Время процесса, когда чип RF получает пакеты данных от терминала, составляет около 20 мс. Вся задержка зависит от скорости RF, длины пакета и серийной скорости. Задержка является постоянной в том же состоянии.

3) передача данных

Модуль имеет Бафф данных 200 байт. Каждый кадр сети передачи данных не должен превышать 56 байт. Для непрерывной передачи большого количества данных, во избежание потери данных или переливания, серийная скорость не должна превышать скорость передачи данных по воздуху.

4 режима сна

Когда CS pin установлен на низком уровне, модуль находится в спящем режиме. Пользователь не может выполнять какие-либо операции для модуля. Потребление энергии низкое до 5uA.

Вспомогательное оборудование:

1) Антенна

Антенна является важной частью системы связи. Его особенность напрямую влияет на производительность системы связи. Сопротивление соответствия SV6300 составляет 50 Ом, мы рекомендуем пользователям использовать стандартную пружинную антенну.

Конфигурация:

Механические Размеры (мм):

Товар при заказе информацию:

                                                  SNR6500-433

Модель модуля частоты

Например: если клиенту нужен модуль диапазона 433 МГц, который заказывает Модель: SNR6500-433

SNR6500 следующие модели:

Вопросы и ответы:

А) Почему модуль не может правильно общаться?

1) Проверьте диапазон, канал, скорость, идентификатор сети, настроен на то же;

2) Ошибка подключения питания, модуль не работает;

3) включен модуль (CS high);

4) Подключение антенны не является правильным;

5) модуль поврежден.

Б) почему дальнее расстояние передачи?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены должным образом;

3) Окружающая среда является жестким, сильным источником помех;

4) окружающие коканальные помехи;

В) Почему происходит правильное получение данных?

1) неправильные настройки параметров;

2) интерфейс данных модуля плохой.

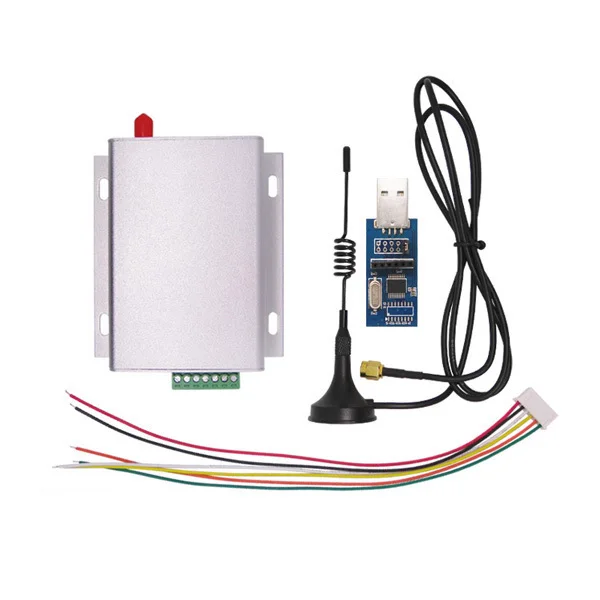

Посылка включает в себя:

• 1 шт. большой дальности433 МГц RS485 интерфейсБеспроводной радиочастотный модуль SV6500
• 1 шт. адаптер переменного тока для SV6500
• 1 шт. высокой мощности433 МГц1 метрАнтенна с присоской
• 2015 г. 1 предметUS108-RS485USB мост доска
• 1 шт. Соединительный кабель для платы USB

Если вам нужен другой Частотный диапазон470 МГц или TTL/RS232 интерфейсПожалуйста, оставьте сообщение!
