Модуль сенсорного датчика сенсорный переключатель 1-позиционная плата |

Модуль сенсорного датчика сенсорный переключатель 1-позиционная плата |

Следующие такие же, как"

Коснитесь датчика

Когда Рука касается, S выводит низкий уровень, свет; снова коснитесь, S будет выводить высокий, легкий; так неоднократно!

Диапазон питания: 3-5 В

Ток: 5 мА

Интерфейс: G (GND), V (VCC), S (сигнал)

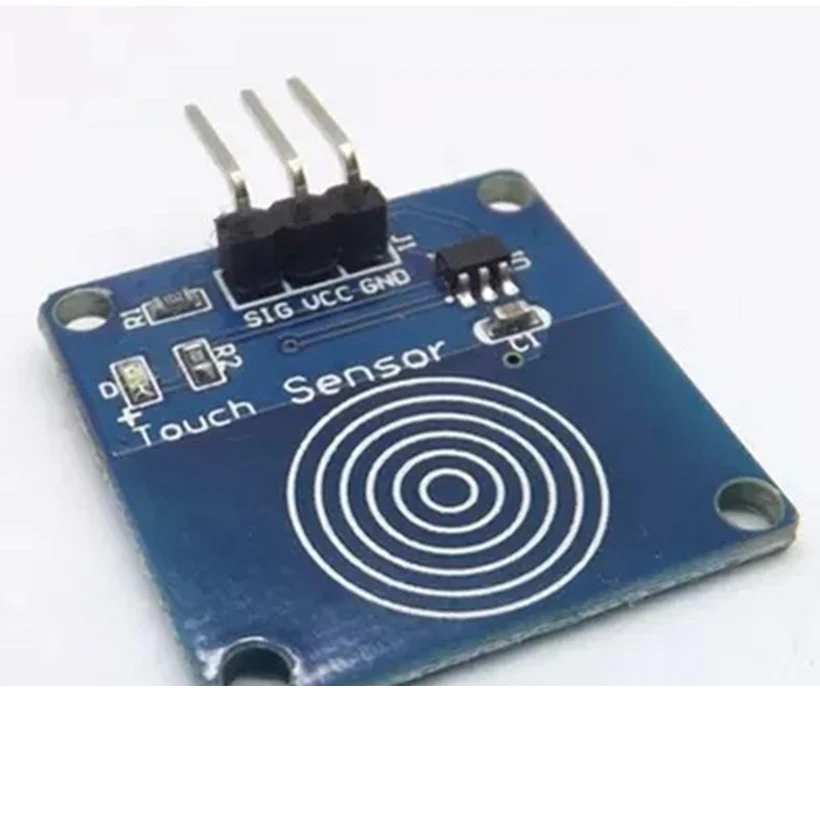

Модуль представляет собой емкостный модуль сенсорного переключателя сенсорного типа на основе ИС обнаружения касания (TTP223B). В нормальном состоянии выход модуля низкий, режим-режим низкого энергообеспечения; при прикосновении пальцем к соответствующей позиции модуль будет выводить высокий уровень, переключение режима в быстрый режим; когда 12 секунд без касания, режим и переключение в режим низкой мощности. Вы можете установить модуль в неметаллических материалах, таких как пластик, стеклянная поверхность и другая тонкая бумага (Неметаллическая), покрытая поверхностью модуля, пока правильное расположение касания, можно сделать спрятанную в стенах, кнопку. Модуль позволяет избежать раздражения обычными кнопками.

Особенности модуля заключаются в следующем:

Толчковый Тип: Начальное состояние низкое, касание высокое, не касаться низкого (аналогично функции касания кнопки)

Низкое энергопотребление

Источник питания может быть 2 ~ 5,5 В постоянного тока

Положительный и отрицательный можно использовать как сенсорную поверхность, может заменить традиционную сенсорную кнопку

4 отверстия для винтов M2 для легкой установки

Примечание к действию: сначала коснитесь сенсорного датчика, а затем немного дольше удерживайте сенсорный датчик, вы можете добиться того, чтобы лампа мигала и долго светила;

Интерфейс управления: Всего три контакта (GND, VCC, SIG), GND для земли, VCC для источника питания, SIG для выходного контакта цифрового сигнала;

Индикатор питания: Зеленый светодиод, горит питание или горит;

Сенсорная область: Подобно отпечатку пальца внутренней области значка, палец может мягко касаться.

Позиционирование отверстий: Отверстие для позиционирования винта 4 M2, апертура 2,2 мм, модуль прост в установке и размещении для достижения комбинации между модулями;
