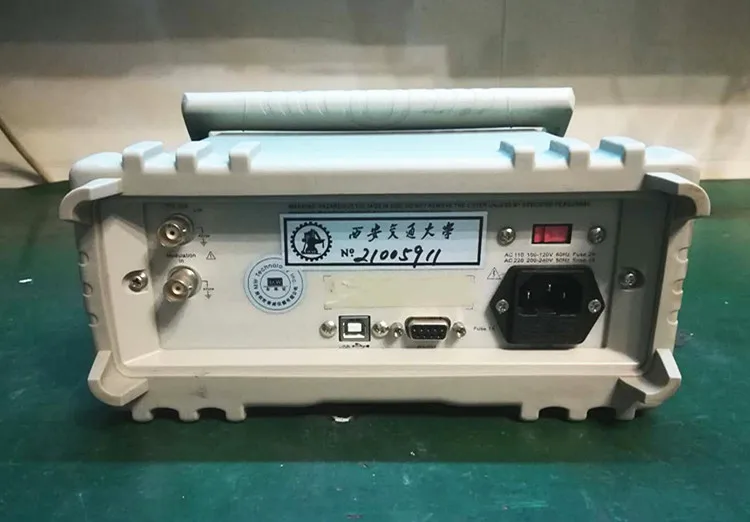

Генератор сигналов с функцией DDS серии MFG-3000CHОснованный на технологии прямого цифрового синтеза (DDS) и уникальном дизайне FPGA, генератор функциональных сигналов серии MFG-3000CH обладает более высокой производительностью, чем традиционный генератор функциональных сигналов по той же цене. Стабильная Выходная частота, низкое искажение и небольшое частотное разрешение-все замечательные характеристики этой серии продуктов.Серия MFG-3000CH имеет 5 МГц, 10 МГц, 15 МГц, 20 МГц выбор полосы пропускания, 100 MSa/s частота дискретизации, 8 бит вертикального разрешения, высокая стабильность и точность выходного сигнала, и обеспечивает FM, ASK, FSK, PSK, sweep, sweep, burst и другие функции модуляции, Которые могут удовлетворить различные потребности рынка в применении. Использование TFT дисплея, гуманизированный дизайн интерфейса и раскладка клавиатуры дают пользователям необычайный опыт. Вся серия может быть оснащена RS-232 интерфейсом для легкого осуществления дистанционного управления инструментами. Счетчики частоты и усилители мощности могут быть выбраны, чтобы расширить область применения серии.Функциональные характеристикиAdopt advanced DDS technology, двойной независимый выход.3,5 дюймов TFT дисплей, китайский/английский язык интерфейса дисплеяОн может выводить 32 вида сигналов внутреннего хранения.Минимальная мощность может быть стабильной до 1 мВ (50 omega).Он имеет функции Модуляции FM, FSK, ASK и PSK.Он имеет частоту развертки, амплитуду развертки и функцию разрыва.Защита от перенапряжения, перегрузки по току, короткого замыкания и обратного напряжения.Соответствие: интерфейс RS232, измеритель частоты, усилитель мощности.Параметры спецификации1. Характеристики выхода АХарактеристики формы волныТипы сигналов: Синусоидальная волна, квадратная волна, треугольная волна, волнистая Пилообразная волна, пульс и так далее 32 вида сигналов.Длина волны: 1024 точекЧастота дискретизации: 100MSA/SРазрешение амплитуды формы волны: 8 битСинусоидальная гармоническая офсетная система: более 40dBc (< 1 МГц), равная 35dBc (1 МГц ~ 10 МГц).Общее искажение синусоидальной волны: менее 1% (20 Гц ~ 200 кГц)Время подъема квадратной волны:Менее чем 35nS overshoot: менее 10%Квадратный волновой Рабочий цикл: 1% ~ 99%Частотная характеристикаДиапазон частот: Синусоидальная волна: 40 МГц ~ 10 МГцFang Bo: от 40 МГц до 5 МГцДругие формы сигнала: 40 МГц ~ 1 МГцРазрешение частоты: 40 МГцТочность частоты: + (5x10-5 + 40 МГц)Стабильность частоты: + 5x10-6/3 часов.Амплитудная характеристикаДиапазон: 2mVpp ~ 20Vpp 40 МГц ~ 10 МГц (Gao Zu)Разрешение: 20mVpp (амплитуда> 2Vpp), 2mVpp (амплитуда <2V)Точность амплитуды: + (1% + 2mVrms) (высокая устойчивость, RMS, частота 1 кГц)Амплитудная стабильность: + 0.5%/3 часаАмплитудная Плоскостность: + 5% (частота <10 МГц), + 10% (10 МГц <частота).Выходное сопротивление: 50 ОмОфсетные характеристикиДиапазон смещения: + 10 в (высокая устойчивость, затухание 0 дБ Время) Разрешение: 20mVdcТочность переноса: + (1% + 20mVdc)Характеристики сканирования (частота линейного сканирования)Диапазон сканирования: отправная точка и конечная точка устанавливаются произвольно.Шаг сканирования: любое значение больше разрешения.Скорость сканирования: 10 мс ~ 60 с/шаг.Режим СКАНИРОВАНИЯ: фронтальное сканирование, обратное сканирование, круговое сканирование.Характеристики частотной модуляцииСигнал перевозчика: сигнал путиМодуляционный сигнал: внутренний B сигнал или внешний сигнал.Глубина FM: 0% ~ 20%Характеристики KeyingFSK: частота перевозчика и частота скачки устанавливаются произвольно.Задайте вопрос: произвольный набор амплитуды и амплитуды скачкаPSK: фаза скачка: 0 ~ 360 градусов, Максимальное разрешение: 1 градус.Альтернативная скорость: 10 мс ~ 60 сХарактеристики резких волосСигнал перевозчика: сигнал путиСигнал триггера: сигнал пути TTL_AКоличество разрывов: 1-65000 цикловРежим разрыва: внутренний TTL, внешний, одиночный2. Характеристики выхода BХарактеристики формы волныТипы сигналов: Синусоидальная волна, квадратная волна, треугольная волна, волнистая Пилообразная волна, пульс и так далее 32 вида сигналов.Длина волны: 1024 точекЧастота дискретизации: 12.5MSA/SРазрешение амплитуды формы волны: 8 битКвадратный волновой Рабочий цикл: 1% ~ 99%Частотная характеристикаЧастотный диапазон:Синусоидальная волна: 40 МГц ~ 1 МГцДругие формы сигнала: 10 МГц ~ 100 кГцРазрешение частоты: 10 МГцТочность частоты: + (1x10-5 + 10 МГц)Амплитудная характеристикаДиапазон: 50mVpp ~ 20Vpp (высокая устойчивость)Разрешение: 20mVppВыходное сопротивление: 50 ОмХарактеристики резких волосСигнал перевозчика: сигнал пути BСигнал триггера: TTL_B сигнал путиКоличество разрывов: 1-65000 цикловРежим разрыва: внутренний TTL, внешний, одиночный3. Характеристики выхода TTLХарактеристики формы волны: квадратная волна, время подъема и падения менее 20 нсЧастотная характеристика: 40 МГц ~ 1 МГцАмплитуда характеристики: TTL, КМОП-матрица совместимость, низкий уровень <0,3 V, высокий уровень> 4V4. Общие характеристикиСостояние источника питания: напряжение: ac220в (1 + 10%)AC110V (1 + 10%) (обратите внимание на расположение переключателя входного напряжения)Частота: 50 Гц (1 + 5%)Потребляемая мощность: < 45VAУсловия окружающей среды: температура: 0 ~ 40 C Влажность: < 80%Рабочие характеристики: все операции с ключами, непрерывная Регулировка ручки.Режим отображения: TFT LCD, 320*240, китайское/английское менюРазмер шасси: 415 мм * 295 мм * 195 мм (Д * Ш * В)Вес: 3,5 кгПроцесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность и длительный срок службы.
