Оглавление

(A) Введите основные функции параметров машины и
(B) Комбинация деталей станка
(С) функции введения каждого станка и меры предосторожности при эксплуатации
(D) операционной системы и особенностей машины
(E) часто задаваемые вопросы по припою BGA
(F) эталонная кривая температуры
(Vii) контакт технической поддержки

Уважаемые покупатели, обратите внимание:
Благодарим Вас за выбор нашего новейшего паяльного оборудования BGA, устройства с самой передовой интегрированной интеллектуальной системой управления в отрасли-ICS (интеллектуальная система управления) добавляет интеллектуальную систему контроля температуры и Интеллектуальное обнаружение неисправностей и интеллектуальную энергосберегающую функцию широкого напряжения и функцию отключения звука. Импортная система управления замкнутым циклом термопары типа K может автоматически компенсировать контроль температуры для достижения более точного контроля температуры; Является достаточным руководством для современного оборудования в отрасли. Позволит вам более интуитивно использовать и чувствовать себя более комфортно.

1. Введите основные функции параметров машины и
   (A) введенных параметров машины и основных функций

Основные параметры машины:

1 Мощность: однофазный 220 В переменного тока, 50/60HZ 4KVA

2. Общая мощность: 4000 Вт

Верхняя Мощность нагрева: 800 Вт

Нижняя Мощность нагрева: 800 Вт в нижней части инфракрасного нагрева мощность: 2400 Вт мощность в режиме ожидания: ≤ 10 Вт

3. Режим контроля температуры: Высокоточный k-тип термопары с замкнутым контуром, с электронной температурной компенсацией.

4. Режим позиционирования PCB: v-паз + Z шрифты универсальные пары приспособлений регулировки Y-направления

5 Размер печатной платы: мин 10 мм * 10 мм Макс 350 мм * 400 мм

6. Инфракрасная область предварительного нагрева: 210 мм * 340 мм

Размеры машины: (или около того) ширина и 580 мм * (до и после) длина 580 мм высота 650 мм

Вес машины: вес нетто 35 кг

Новые функции:

О: Самая продвинутая в мире «интеллектуальная система управления (интеллектуальная система управления), называемая «ICS», реконструкция BGA, более гуманная, более простая, Более умная.

B: Улучшенная функция сигнализации о неисправности, следующая система обнаружения неисправностей и управления сигнализацией интеграция:

1: K-type термопары Обнаружение открытого замыкания и защита от неисправностей. Так что температура выходит из-под контроля, например, перегрев температуры больше не происходит.

2: вверх и вниз Вентилятор горячего воздуха обнаружение неисправностей и защита от неисправностей. Явление выгорания нагревателя как история, чтобы максимизировать защиту машин и личной безопасности.

3: обнаружение неисправностей нагревателя и сигнализация неисправностей, состояние машины в режиме реального времени с первого взгляда.

C: верхняя и нижняя звуковая громкость электронная умная скорость. Попросите каждую группу к разной температурной кривой, чтобы соответствовать различной скорости ветра, повысить эффективность ремонта, повысить эффективность ремонта. Освобождена от утомительной и повторяющейся традиционной машины механической регулировки скорости ветра.

D: двойной y-образный зажимной кронштейн PCB для удовлетворения большего фиксированного PCB.

Основные функции:

1 прецизионное импортное сырье (ПЛК. Нагреватель) точный контроль процесса распайки BGA.

2. Машина использует независимый контроль температуры трех зон более точный. Первая температурная зона. Вторая температурная зона может быть установлена в пункте 8 литров (вниз) 8 сегментов постоянного контроля температуры, который может хранить 10 групп кривой температуры. Третья зона разогрева, независимый контроль температуры для обеспечения полного предварительного нагрева печатной платы во время процесса пайки,

3 выбор импортных высокоточных термопар, точное определение температуры.

4 ходите отдельно по температурной кривой в верхней и нижней части нагрева, перекрестный вентилятор быстрого охлаждения, чтобы гарантировать, что PCB во время процесса пайки не деформируется.

5 сварка и сварка завершены на 20 секунд впереди прогрессивной сигнализации с вакуумной присоской, удобные Отсасывающие всасывания поездки на BGA

6 позиционирования PCB с помощью v-образного слота, гибкого и удобного съемного универсального приспособления, защиты PCB.

Для большой тепловой емкости печатной платы и других высокотемпературных требований к бессвинцовой пайке и поэтому может легко обрабатываться.

Горячий воздух Tsui вращение на 360 градусов, легко заменить. С различными размерами сопла горячего воздуха, специальные требования могут быть настроены для материнской платы ноутбука компьютера, настольных компьютеров, материнских плат и других крупных монтажных плат Ремонт, и материнская плата сотового телефона микро-обслуживание чипа

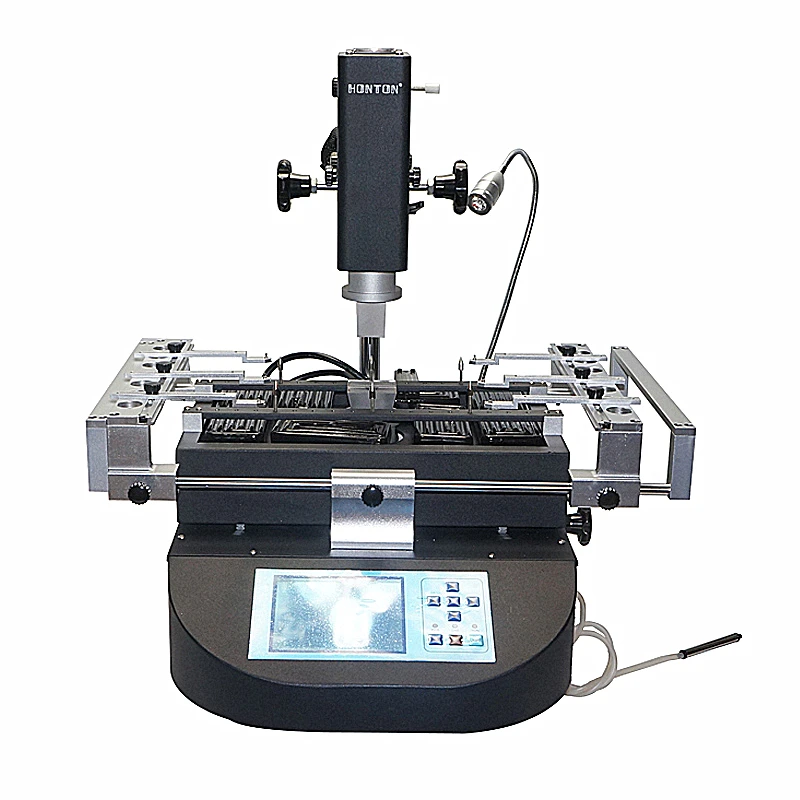

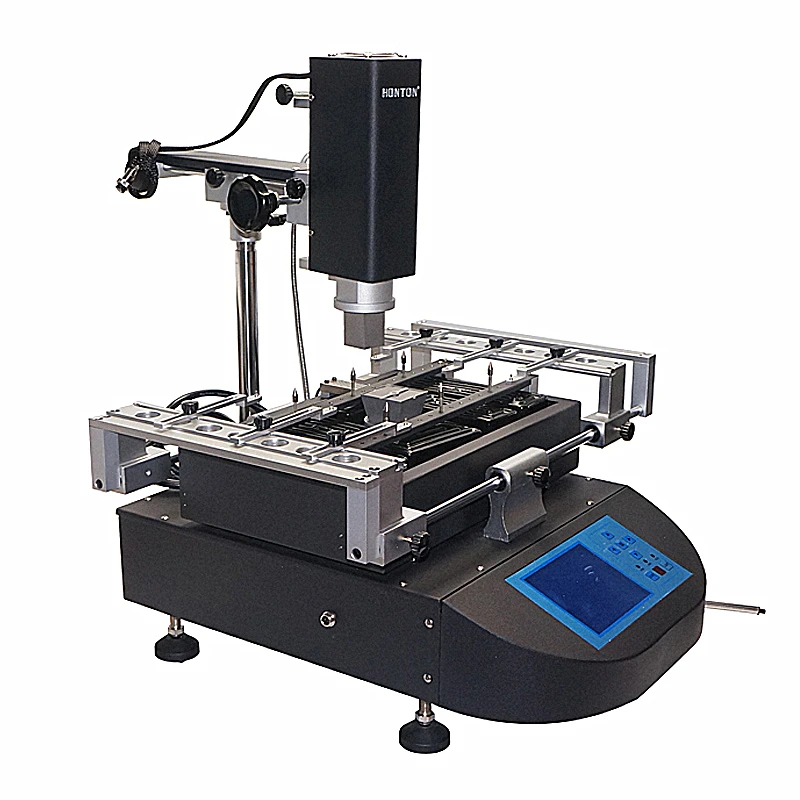

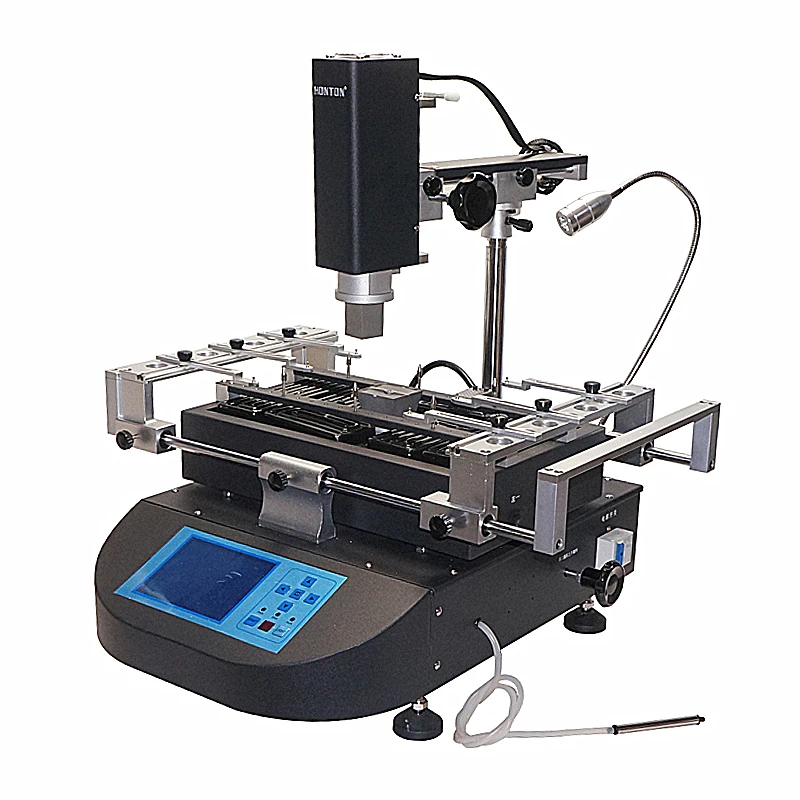

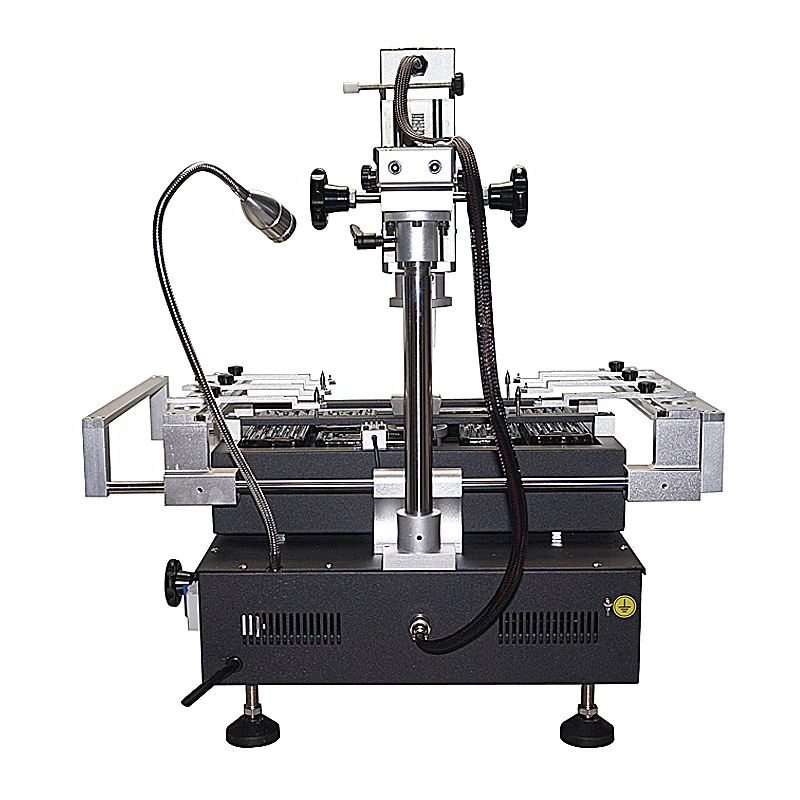

1. Введите основные функции машины

1: нагревательная головка ограничительного стержня. (Для предотвращения раздавливания нагревательная головка печатной платы)

2: нагревательная головка. (Температура зоны)

3: нагревательная головка регулирует ручку вверх и вниз. (Регулируемое положение вверх и вниз)

4: светодиодный светильник. (Увеличение яркости рабочей зоны)

5: нагревательная головка, насадка для горячего воздуха. (Может быть заменен в зависимости от размера чипа)

6: инфракрасные нагревательные панели разогревают область. (Третья зоны)

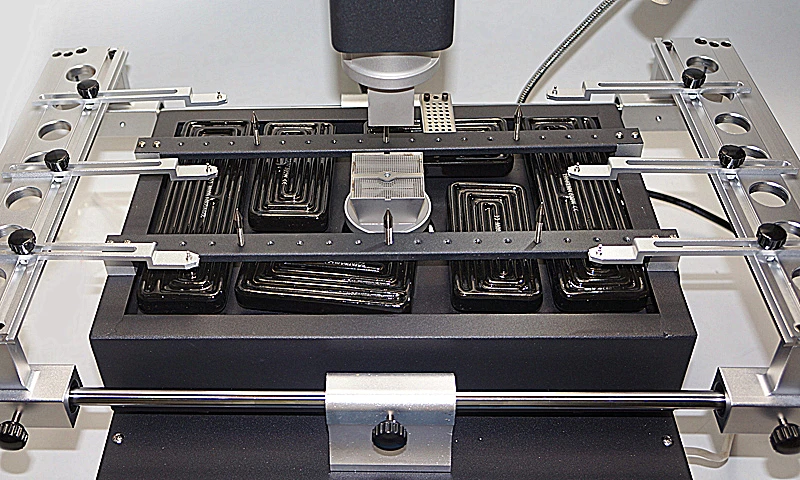

7: зажимной кронштейн PCB. (Фиксированная плата PCB с удерживающим устройством)

8: зажимной кронштейн PCB фиксирующий винт. (Затяните правую сторону зажимного кронштейна PCB)

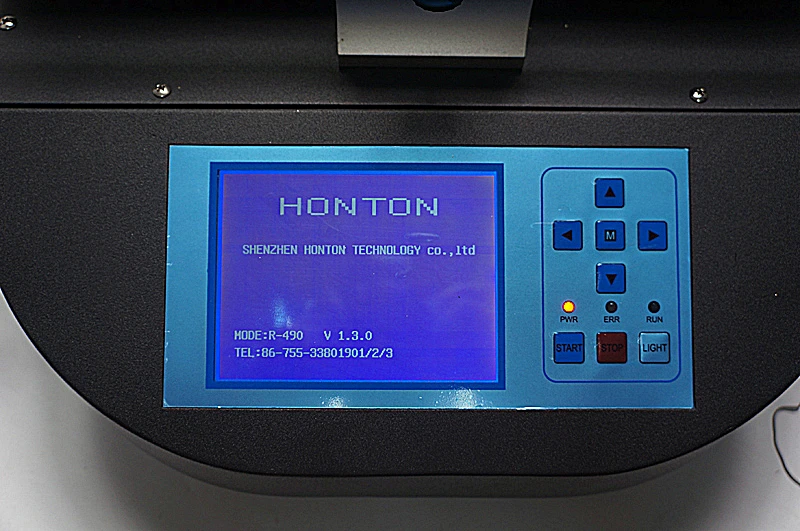

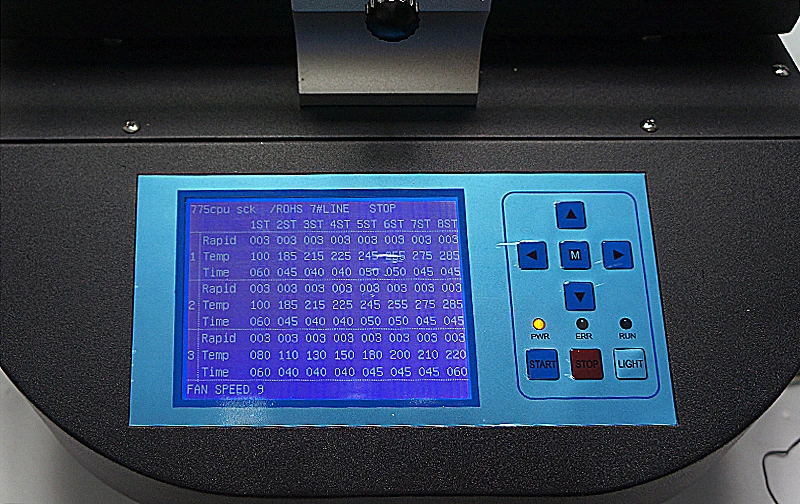

9: кнопки дисплея и управления. (Показать и установить параметры)

10: верхний нагреватель, фиксация ручки и перемещение.

11: верхняя часть кабель нагревателя

12: нижняя часть нагревателя и отверстие для ветра. (Во-вторых температурных)

13: фиксатор в форме пластины и затяните винты.

14: приспособление в форме пластины. (Зажим неправильной печатной платы, такой как панели ноутбука)

15: фанера джиг и двигаться вокруг, чтобы затянуть винты.

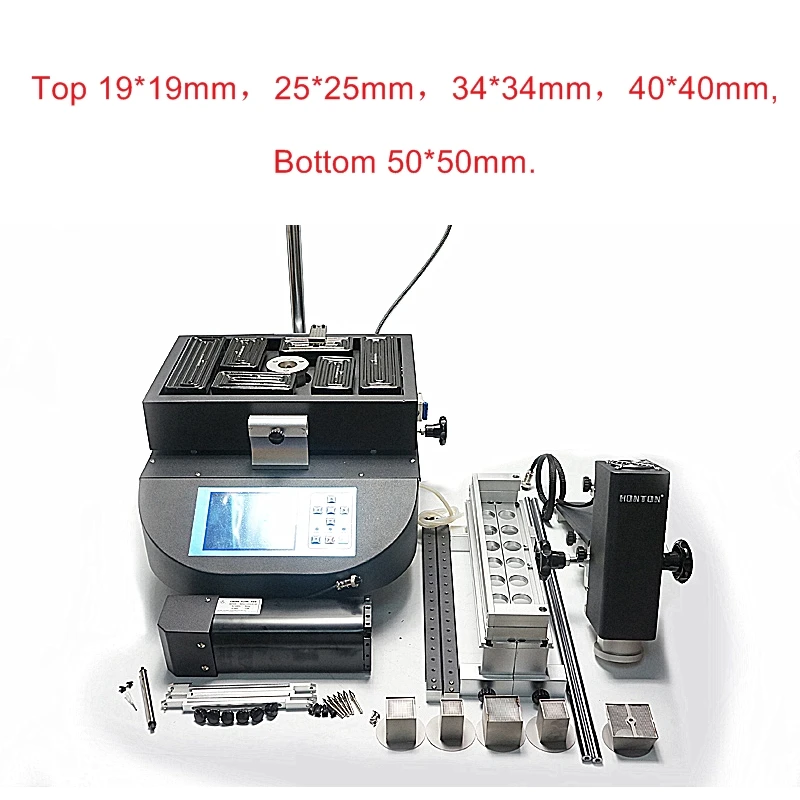

(B) Комбинация деталей станка

(1) головка эжектора в сборе.

(2) фигурные пластины sembly приспособление.

(3) нижнее сопло в сборе винт наперсток.

(4) резьбовой винт для сборки печатной платы.

(С) функции введения каждого станка и меры предосторожности при эксплуатации

Шаг 1: выберите, чтобы установить хорошую кривую температуры.
Шаг 2: Выберите соответствующее сопло горячего воздуха в центре верхней и нижней температурной зоны.
Смотрите ниже

Третий шаг: переданная зона находится в верхней части, хорошо держит приваренную к сносу плохую пластину, область, передаваемая до температуры сопла на кромке чипа, примерно на расстоянии 3-5 мм.

Переведено в следующую зону, чтобы выдержать ветер, рот наперсток нижней печатной платы, обратите внимание, чтобы избежать нижнего компонента. Рисунок:
