Светочувствительный модуль диода светильник обнаружения яркости для

Светочувствительный модуль диода светильник обнаружения яркости для

Область применения:
Светильник обнаружения интенсивность, светильник датчик яркости, направленный, светильник источник в передней части датчика используется только для того, чтобы найти светильник для лучшего эффекта выбирайте
Характеристики модуля:
1, вы можете проверить яркости окружающей среды и светильник интенсивности (по сравнению с Фоточувствительный, лучшее направление, может ощущать фиксированный направление светильник источник)
2. Регулируемый цифровой потенциометр чувствительности для регулировки (синий)
3 рабочее напряжение 3,3 V 5 V
4 выхода цифрового переключателя (0 и 1)
5 a фиксированное отверстие для болтов, удобная установка
6 материнской платы PCB Размер: 3,2 см * 1,4 см
Инструкция по использованию:
1. Светильник с фоточувствительным диодным модулем является наиболее чувствительным к окружающей среде, обычно используется для обнаружения яркости окружающей среды и сильный светильник, В большинстве случаев может быть распространено с модулем датчика сопротивления фоточувствительности, разница в том, что Фоточувствительный модуль диода направлен хорошо, Может ощущать фиксированное направление источника светильник.
2 модуля или условие, при котором светильник достигает порогового значения интенсивности, высокий уровень выхода, когда светильник окружающей среды интенсивность больше, чем установленный порог, модуль D0 выходной низкий уровень;
3 небольшой цифровой выход D0 может быть прикреплен непосредственно к микрокомпьютеру с одним чипом, с помощью микрокомпьютера с одним чипом для обнаружения высокого и низкого уровня, таким образом, для обнаружения изменения интенсивности окружающей среды светильник;
4 небольшой цифровой выход может непосредственно управлять нашим релейным модулем, который может образовывать фотоэлектрический переключатель;

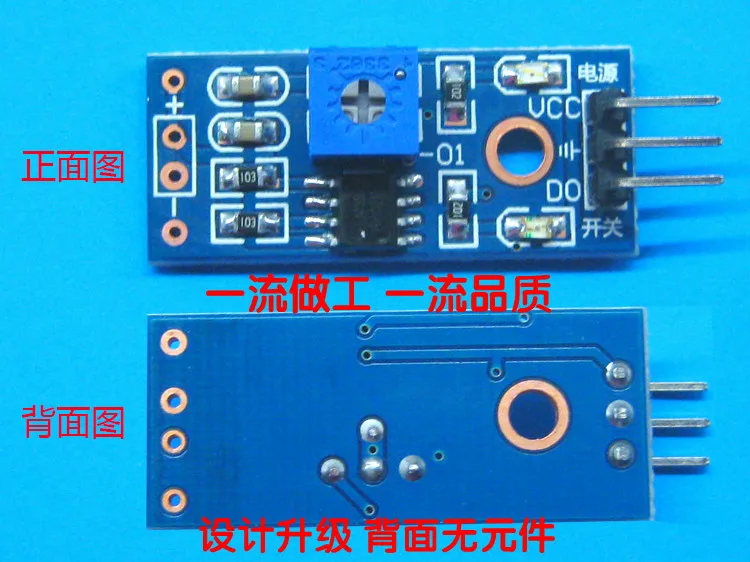

Эта серия продукта внешний вид переднего модуля

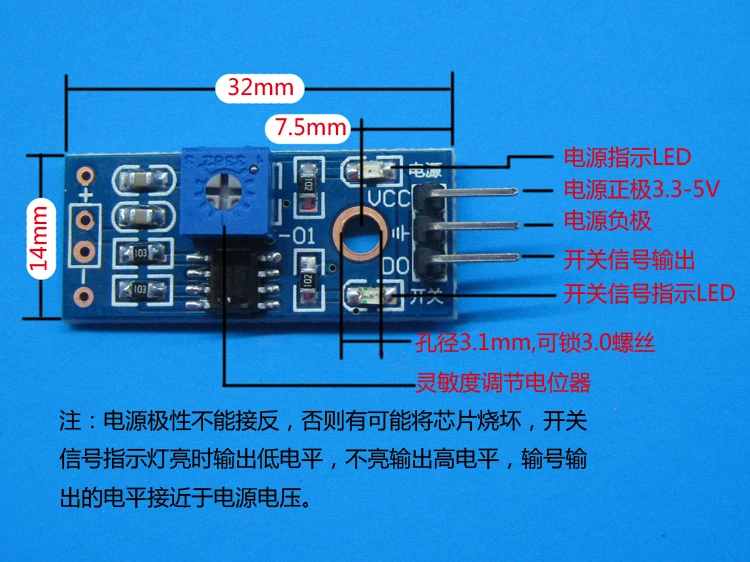

Структура продукта и схема проводки

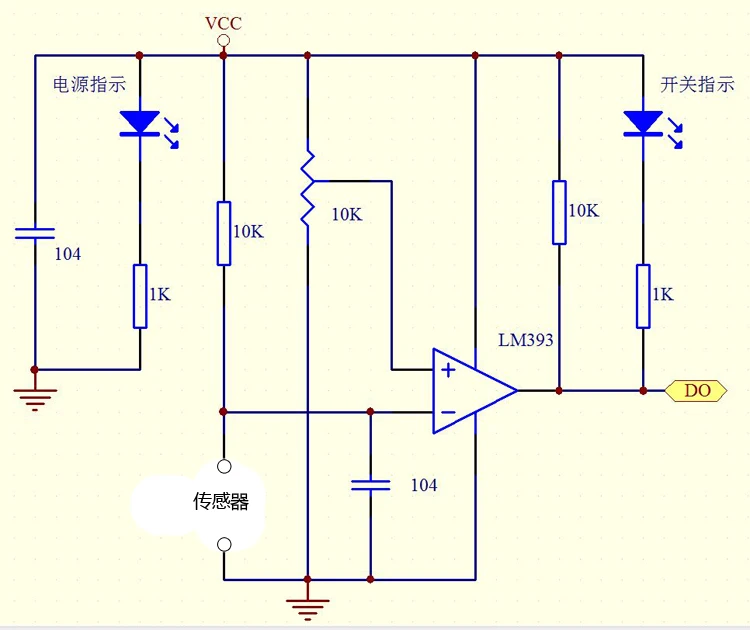

Схема открытия цепи, друзья могут обратиться к ниже

SCM процедуры испытания

/* ***
Шэньчжэнь Юкон свободные Электронные co., LTD
Сенсор триггер тест
SCM: STC89C52
Скорость передачи данных: 9600
Использование продукта: светильник.
* */
# Включают в себя
Дата холостого хода;
# Define uchar unsigned char
# Define uint unsigned int
Sbit key1 = P0 ^ 1;

/* Функциональная декларация -- -- */
Задержка пустоты (uint z);
Void Initial_com (void);

/* * *

/*
* *
Название: * Функция задержки (uint z)
* Функция функции: функция задержки
* *
*/
Задержка пустоты (uint z)
{
Uint I, j;
Для (I = z;I > 0;I -)
Для (j = 110;J > 0;J -);
}

/*

/Функция инициализации последовательного порта *

/*
Void Initial_com (void)
{
EA = 1;/всегда прерывает
ES = 1;/разрешить прерывание последовательного порта
ET1 = 1;/разрешить прерывание таймера T1
TMOD = 0x20;/таймер T1, 2 перерыва в пути скорость передачи данных
PCON = 0x00;/SMOD = 0
SCON = 0x50;/1 управляется таймером
TH1 = 0 XFD;/скорость передачи данных устанавливается на 9600
TL1 = 0 XFD;
TR1 = 1;/таймер T1 управление

}

/*
/* Основная функция *
/*
Основной ()
{
Initial_com ();
В то время как (1)
{

If (key1 = 0)
{
Задержка ();/дрожание
Если (key1 = 0) /подтвердите триггер
{
SBUF = 0x01;
Задержка (200);


}

}

If (RI)
{
Дата = SBUF;/микроконтроллер
SBUF = Дата;/микроконтроллер
RI = 0;
}


}
}
