Комплект шпинделя с воздушным охлаждением двигатель 1 5 кВт ER16 ER11 и инвертор +

Комплект шпинделя с воздушным охлаждением двигатель 1 5 кВт ER16 ER11 и инвертор +

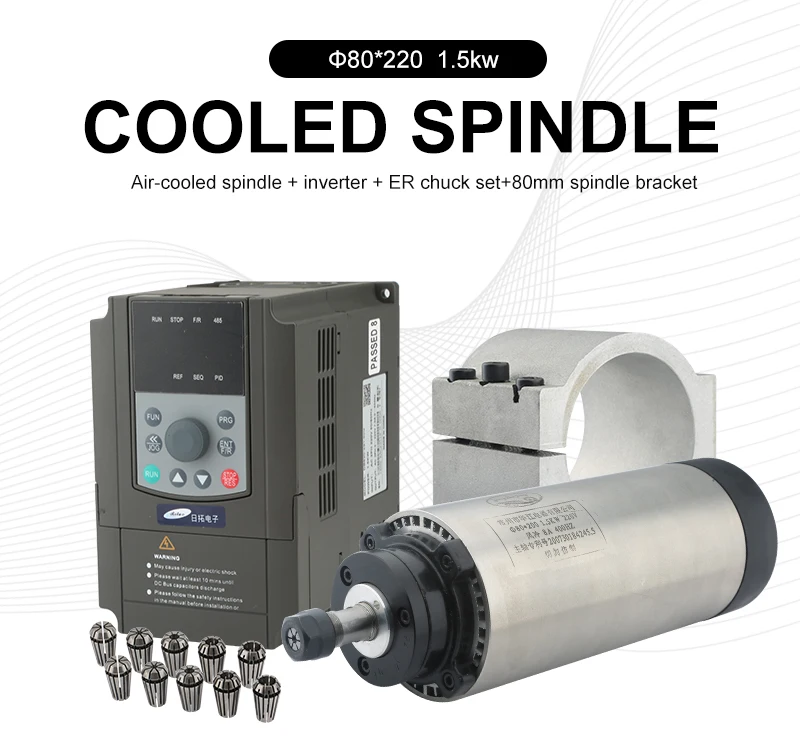

Набор шпинделя с воздушным охлаждением 1,5 кВт Шпиндельный двигатель ER16 ER11 и 1.5KW Инвертор + 80 мм кронштейн + патрон ER11 токарный станок с ЧПУ гравировальный станок

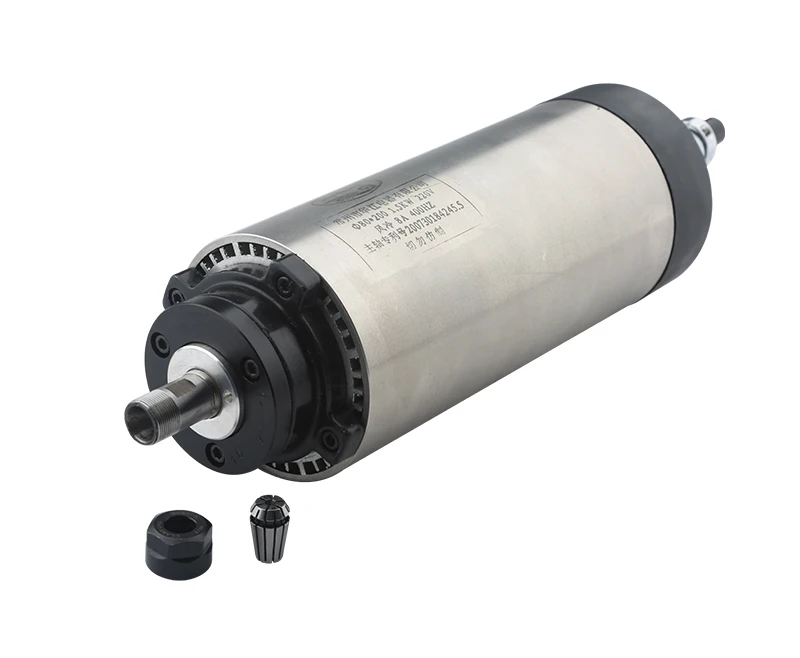

1 & 220vAC 1.5kw CNC с воздушным охлаждением мотор шпинделя 80x220 мм ER11
1 & 220vAC 1.5kw CNC Rituo Инвертор VFD

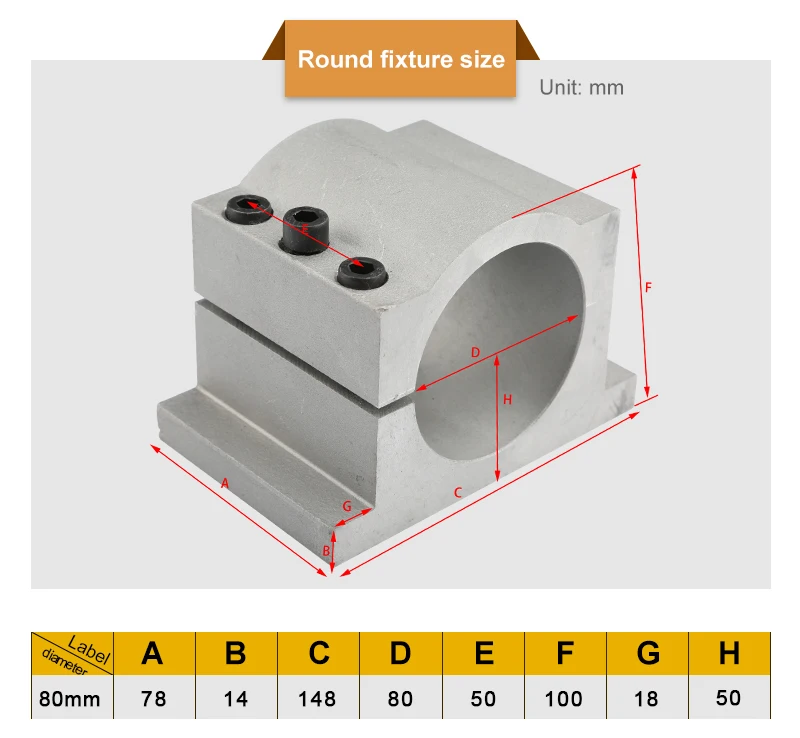

1 и 80 мм зажимной кронштейн шпинделя
1 Набор ER11 или ER16 Высокоточный Зажимной патрон (≤ 0,008 мм)

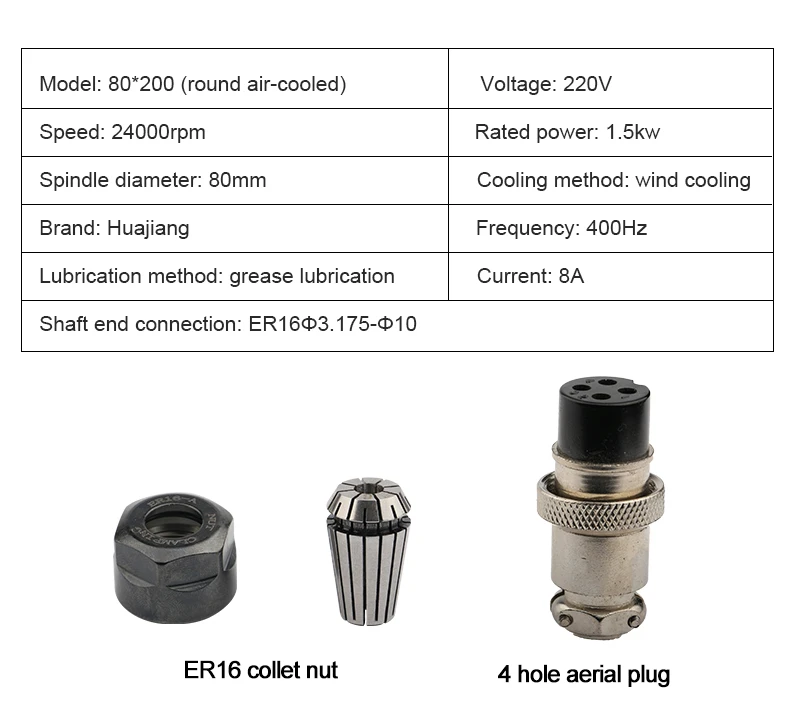

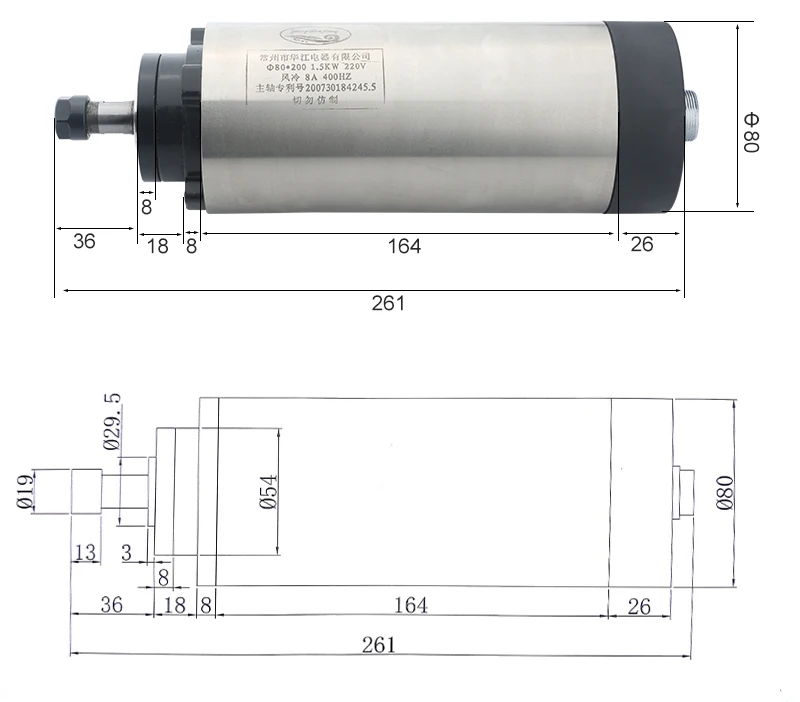

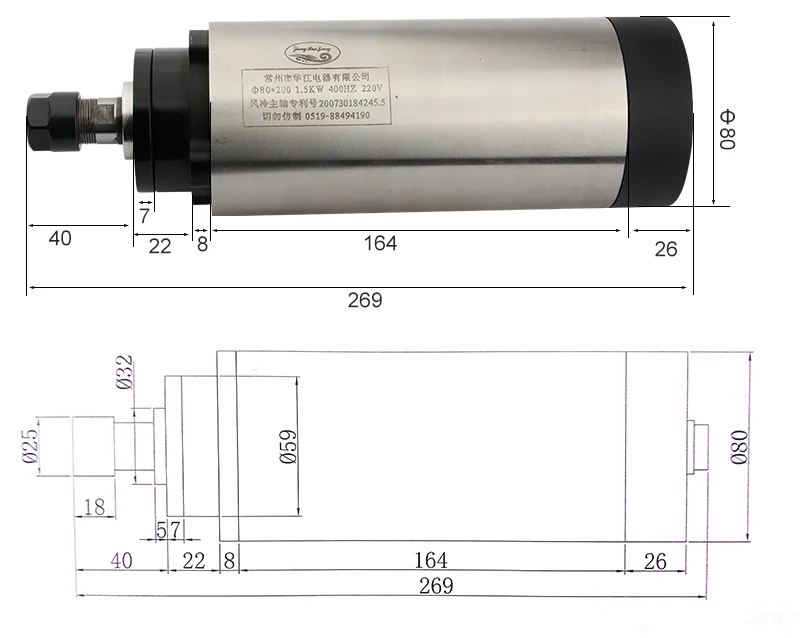

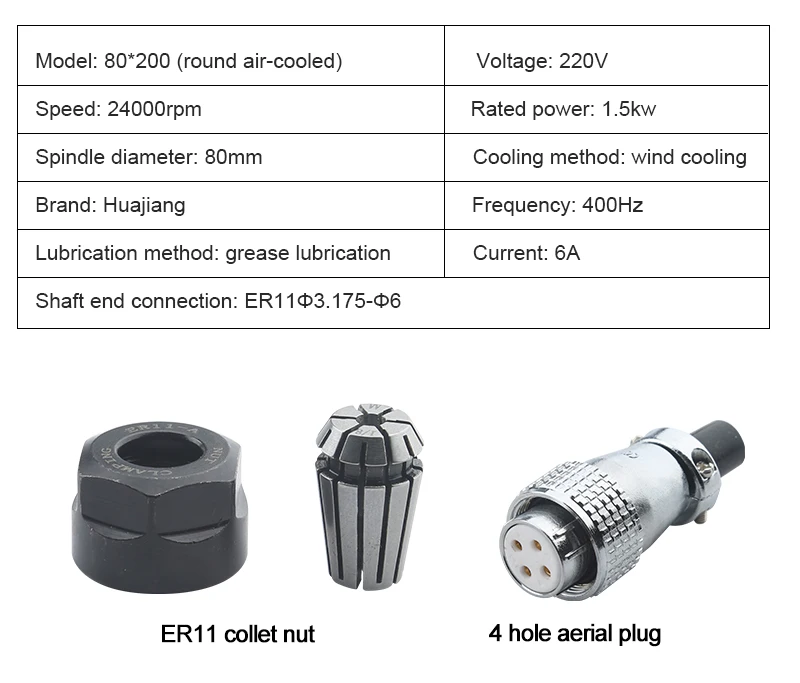

Размер: 80x220 мм круглый шпиндель с воздушным охлаждением cnc
Режим регулирования скорости: можно изменить скорость вращения шпинделя через трехфазный выходной преобразователь, настроить частоту инвертора.
Метод охлаждения: воздушное охлаждение
Интерфейс питания: дополнительный H17-4 контактный водонепроницаемый воздушный разъем.
К инвертеру подключаются газовые вилки «1», «2», «3», «4», «1», «2» и «3» (U, V, W) и 4 подключены к инвертору.
Заземление оборудования.
Мощность: 1,5 кВт
Напряжение: 220 В 380 В
Ток: 6A 8A
Частота: 0-400 Гц
Скорость: 0-24000 об/мин
Jumping: менее 0,01 мм
Диаметр (мм):80 мм
4 Полностью герметичные Угловые контактные подшипники
Патрон: ER11 или ER16
Патрон ER11 ER16 с водяным охлаждением
Смазка для смазки
Основные применения: для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, бамбука, АБС и других неметаллических резьбы.

80 мм 1,5 кВт ER11 380 В/220 В двигатель шпинделя воздушного охлаждения

80 мм 1,5 кВт ER16 220 в двигатель шпинделя воздушного охлаждения

● Рабочая температура двигателя шпинделя обычно составляет-10 ~ 40.
● Перед установкой первый Электрический Шпиндельный двигатель для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

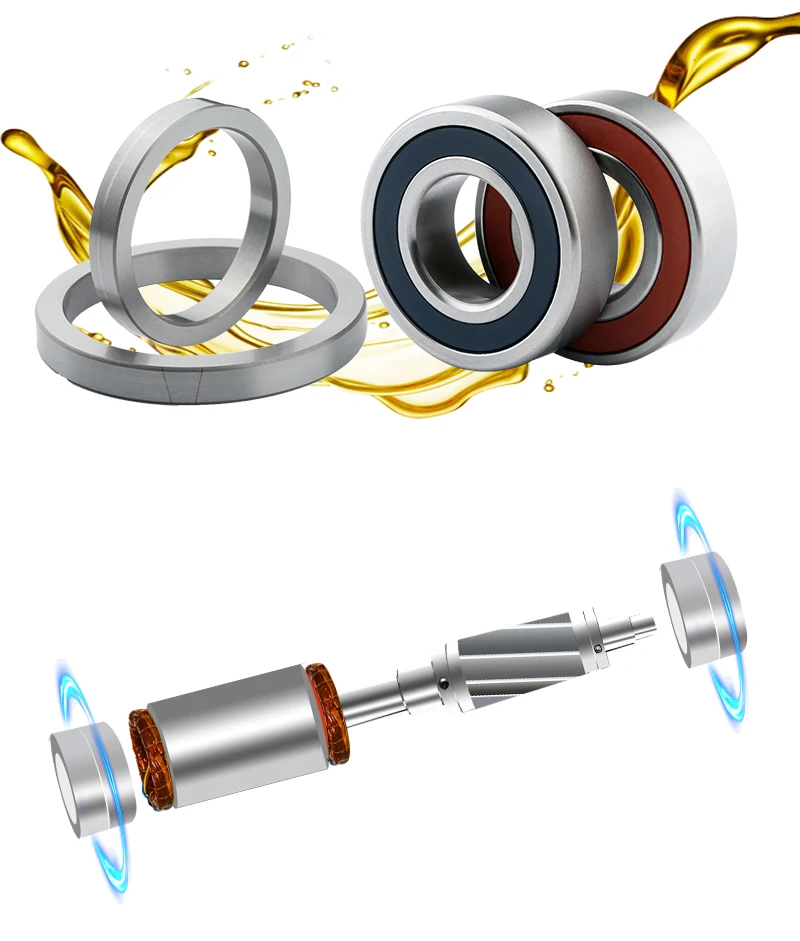

P4 Полностью герметичные Угловые подшипники могут продлить срок службы шпинделя.
Чем длиннее длина, тем больше крутящий момент и чем больше мощность.
Тщательная сборка делает шпиндель более точным.
Точность определения его местонахождения составляет 0,01 мм, а также коаксиального кабеля составляет менее 0,0025 мм

1. Подшипники устойчивы к высокой температуре и низкой температуре
2. Шариковый подшипник имеет низкое трение, низкий уровень шума и длительный срок службы.

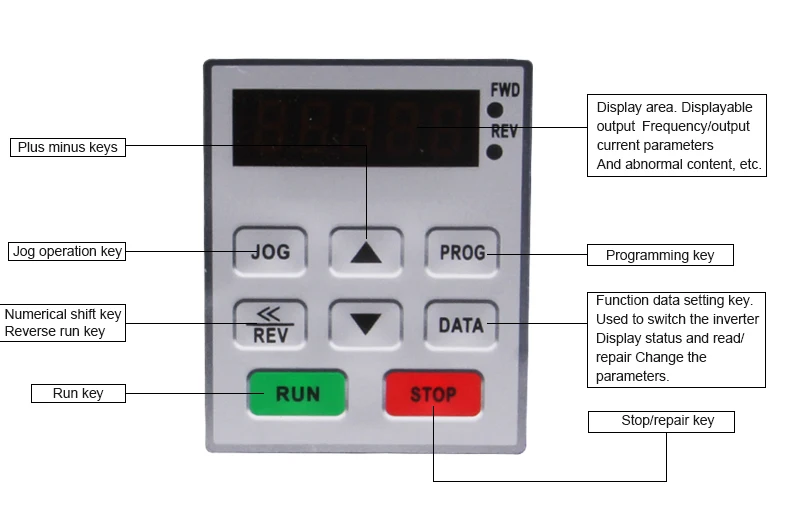

Схема панели

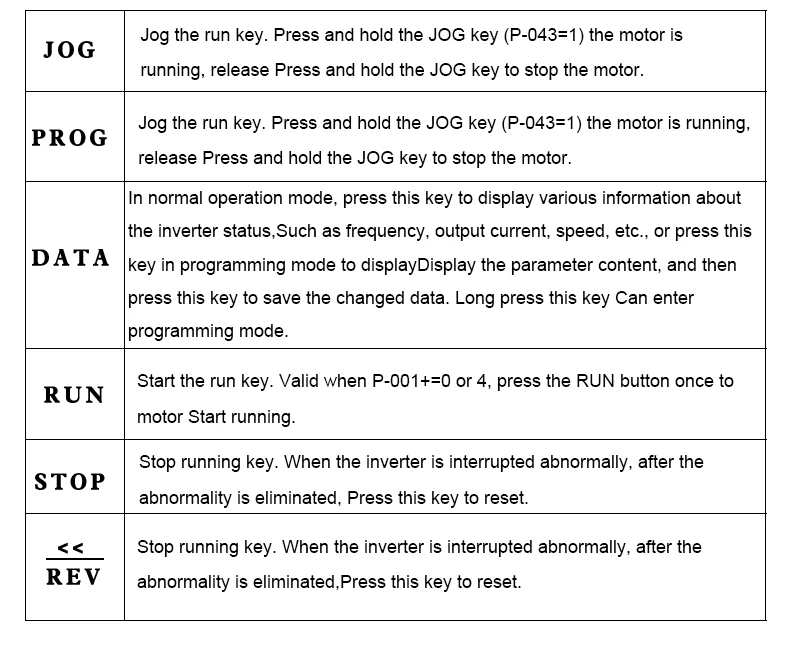

Описание функции кнопки

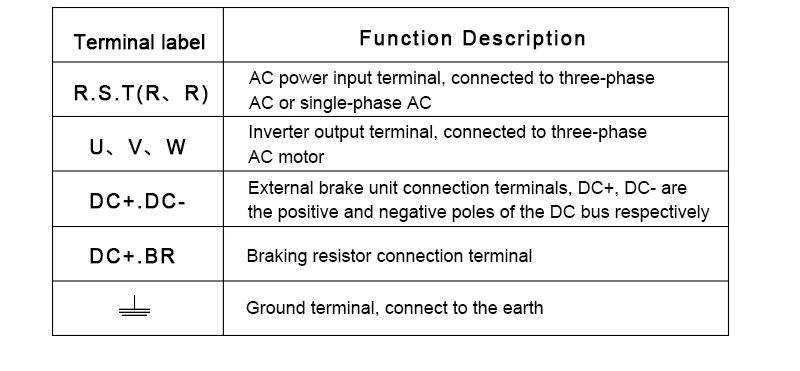

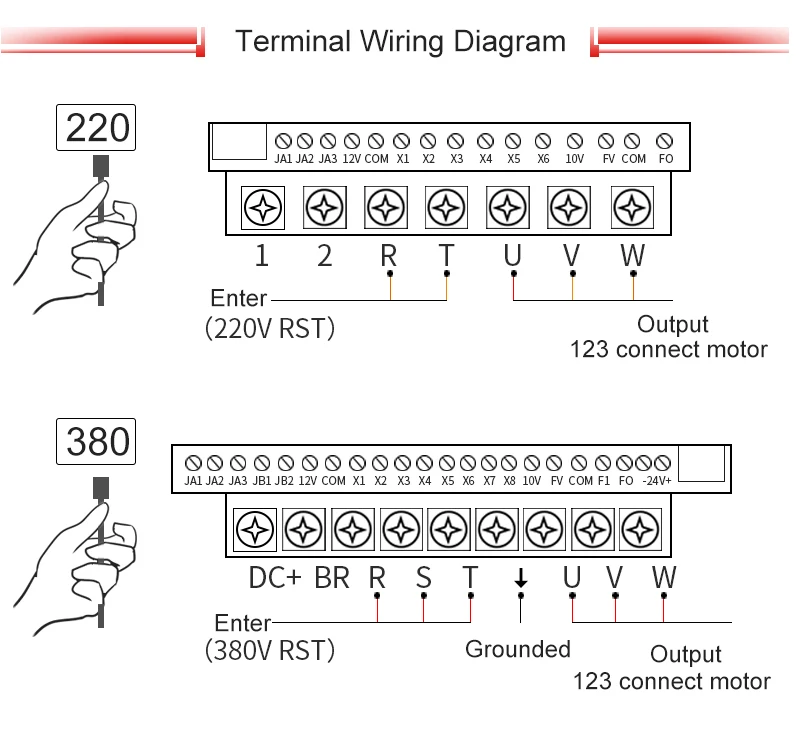

Описание главного контурного терминала

Основные функции терминала цепи следующие, пожалуйста, правильно Подключите
Согласно соответствующей функции

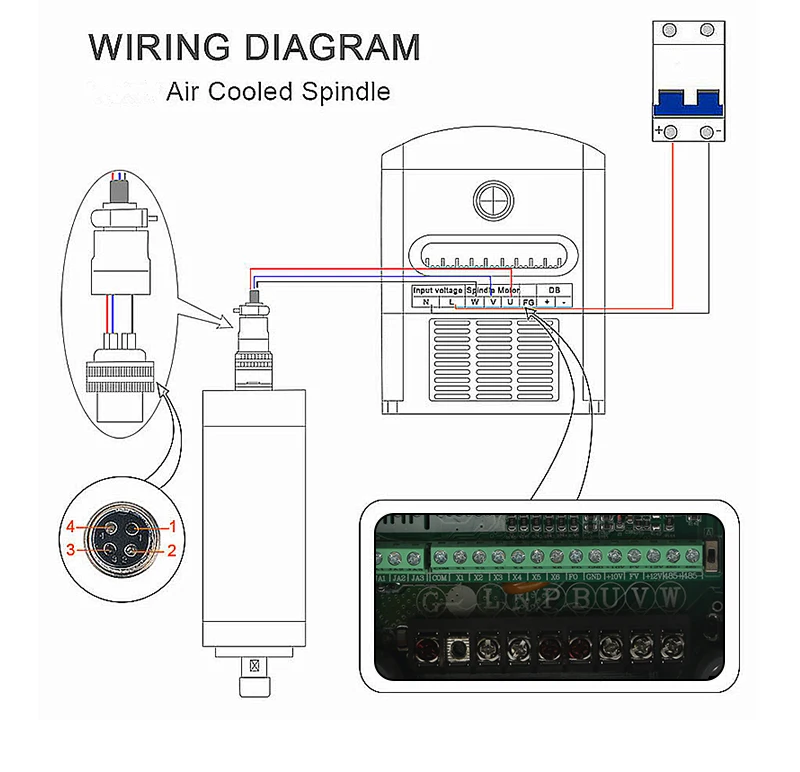

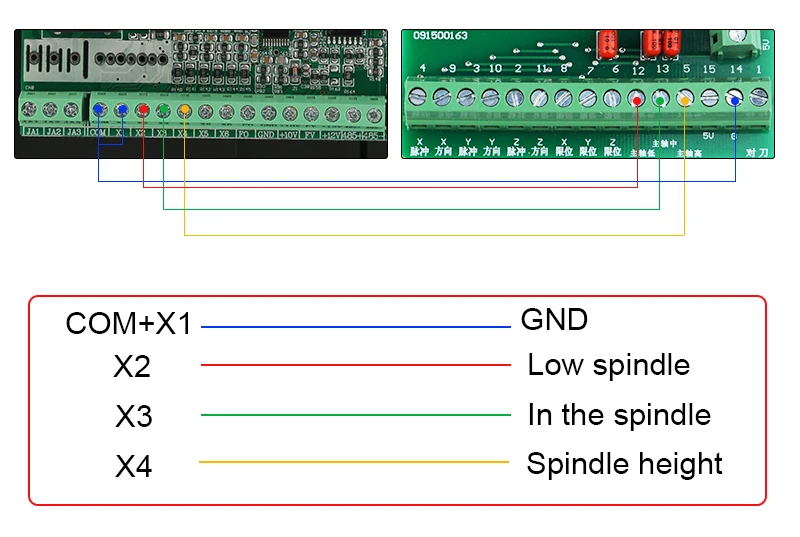

Инвертор и контрольная карта проводки

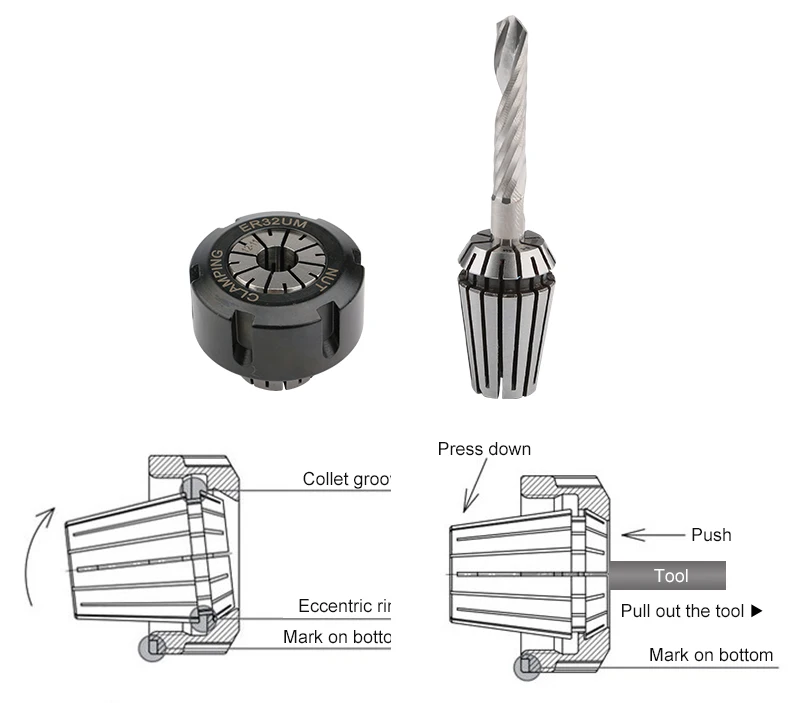

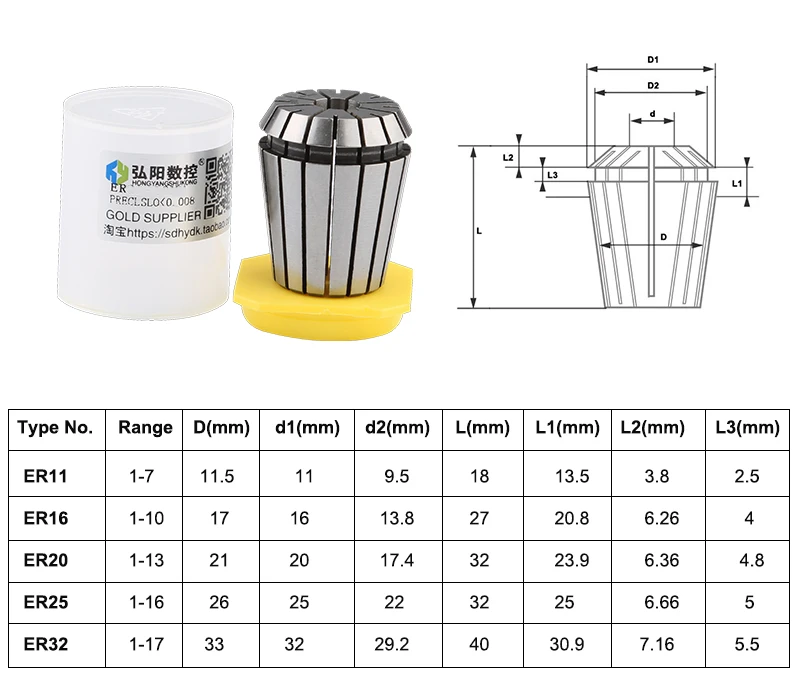

Тип: Высокоточный Зажимной патрон ER11 или ER16
Материал: сталь 65Mn
Количество: 1 комплект (1 мм/1,5 мм/2 мм/2,5 мм/3 мм/3,175 мм/3,5 мм
/4 мм/4,5 мм/5 мм/5,5 мм/6 мм/6,35 мм/6,5 мм/7 мм)
Accuracy≤ 0,008 мм
Закалка и точная шлифовка
Широко используется для сверления, фрезерования, сверления, фрезерных станков с ЧПУ, нарезания резьбы, гравировки станков шпинделя, обрабатывающих центров и т. д.

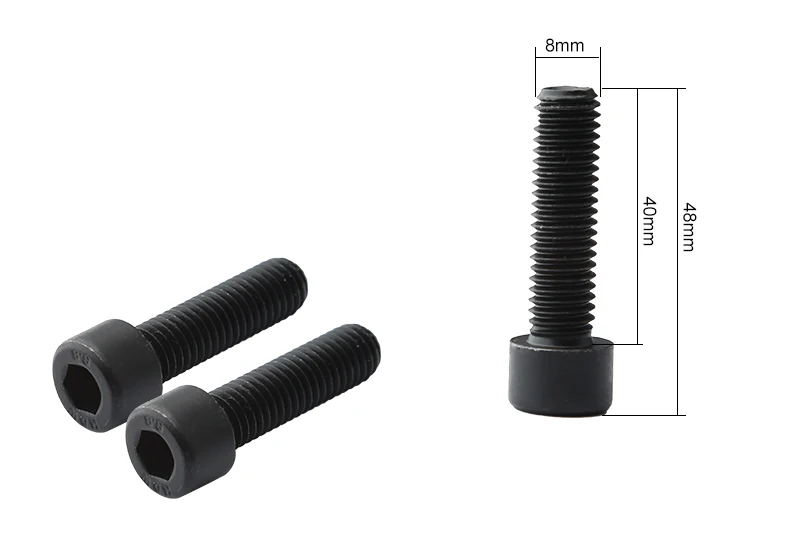

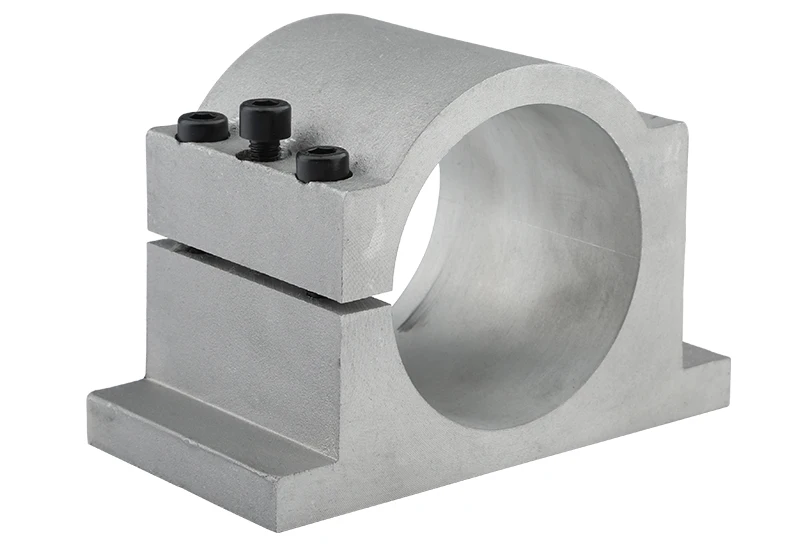

Функция среднего винта заключается в ослаблении 2 боковых винтов при разборке шпинделя. Затяните средний винт и весь крепеж будет открыт, чтобы облегчить удаление шпинделя cnc.

Функция среднего винта: он используется при разборке главного вала. Ослабьте два боковых винта и затяните средний винт, весь крепеж будет открыт, что удобно вынуть главный вал.

● Когда двигатель шпинделя хранится и транспортируется, состояние подшипника внутри высокоскоростной смазки изменится, и клиент должен запускать его на низкой скорости в течение 30 минут. Затем медленно увеличивается со скоростью 3000 об/мин, работает в течение 20 минут каждый раз. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора соответствуют параметрам шпинделя.

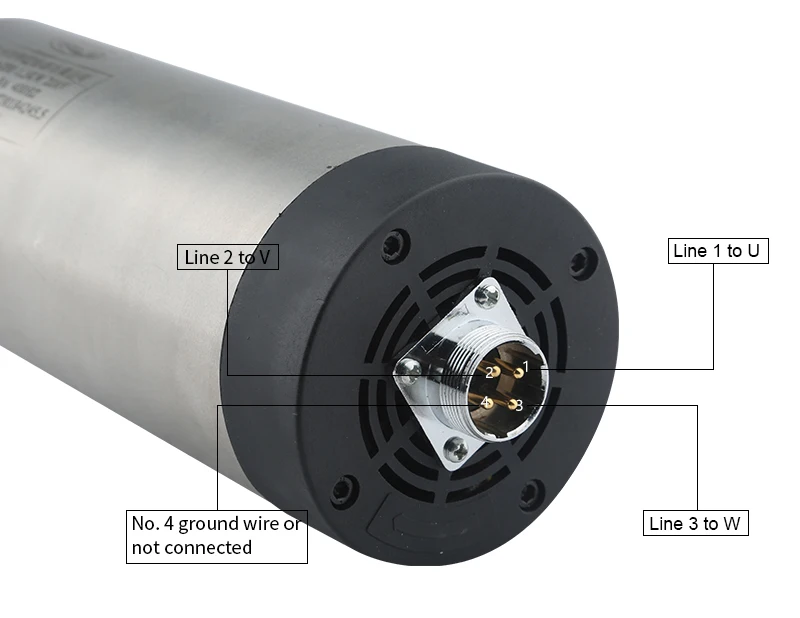

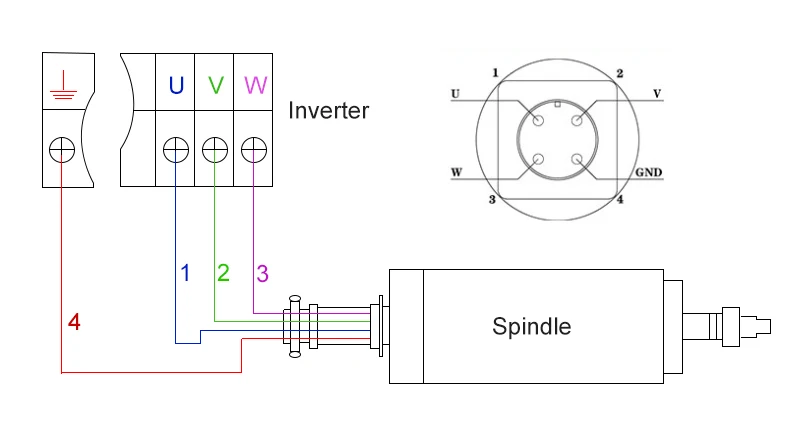

● Чтобы подключить главный вал инвертора, трехфазный шнур питания инвертора должен быть приварен к штепсельной вилке 1 (U), 2 (V), 3 (W) pin, И Заземленный штифт 4. После включения питания, наблюдайте, всегда ли ось вращения шпинделя Показывает направление. Если это несовместимо, немедленно выключите его и замените два провода трехфазного источника питания, подключенного к инвертору и шпинделю.
● Перед использованием шпинделя каждый день, он должен работать на низкой скорости в течение 15-20 минут. Зажмите резец на шпинделе, гайка патрона, патрон и резак должны быть достаточно чистыми. Хвостовик, вставленный в патрон, должен быть больше 15 мм.
● Во время нормальной работы шпиндель с воздушным охлаждением часто имеет явление нагрева. Пожалуйста, часто проверяйте, блокируется ли шпиндельная коробка с воздушным охлаждением и воздуховод пылью. Если он заблокирован пылью, его следует очистить вовремя. Если он не очищен, его легко сжечь.

1. Различные методы охлаждения: двигатель шпинделя с водяным охлаждением использует циркуляцию воды для охлаждения тепла, генерируемого после вращения шпинделя на высокой скорости, а двигатель шпинделя использует вентилятор охлаждения для охлаждения.

2. Шум: двигатель шпинделя с водяным охлаждением в основном не шумит, но двигатель шпинделя с воздушным охлаждением очень большой.

3. Срок службы: Шпиндельный двигатель с водяным охлаждением должен обратить внимание на техническое обслуживание, часто менять воду или использовать промышленный охладитель воды, вентилятор шпинделя с воздушным охлаждением в основном дует тепло к теплоотводу ветром для достижения охлаждающего эффекта.

4. Если вам нужно использовать металл, лиственных пород, гранит, камень, вы можете выбрать металлические оправы. Металлические оправы намного лучше, чем деревянные оправы.
