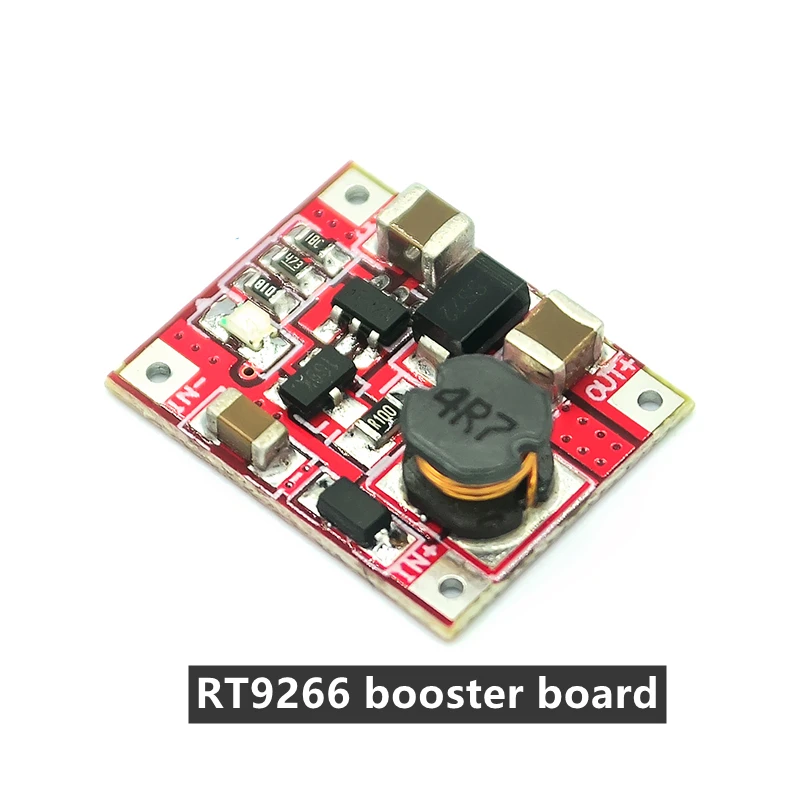

С одной ячейкой литиевая батарея 3V 3,7 V л 5V 1A усилитель доска мини мобильный усилитель мощности модуль зарядного устройства

1: принять расширение потока MOS трубки.

2: выходной ток расширен до номинального 1A, который может выводить до 1,5a, с использованием диодов Schottky 2A, и баланс заряжается.

3: конструкция цепи не требует электролитических конденсаторов и танталовых конденсаторов (срок службы электролитических конденсаторов короткий, а танталовые конденсаторы могут взрываться). Используются три керамических конденсатора, используемых в высококлассных цепях.

Пульсация очень низкая, только десятки милливольт, и многие рябь в отрасли достигли 500 милливольт, что приведет к невидимому повреждению оборудования, И сильно привести оборудование к нормальным работам или повреждениям.

4: один и тот же индикатор перегрузки светильник и индикатор низкого напряжения (в тех случаях, когда напряжение батареи в режиме ожидания составляет менее 2,7 V Индикатор светильник будет отправлен под нагрузкой, в тех случаях, когда напряжение батареи составляет более 2,7 V, индикатор светильник будет гореть, когда напряжение батареи составляет более 2,7 V, И индикатор светильник будет s светильник ly выключается, когда нет нагрузки. Яркий)

5: маленький размер, 14,1*18,8*5,5 мм

6: высокая эффективность преобразования цепи. Когда эффективность высока, она превышает 90%. Эффективность одноэлементной литиевой батареи также превышает 80%. В отличие от некоторых аналогов, эффективность составляет всего 60-70%.

7: входная защита обратного подключения низкой мощности, если ваш аккумулятор имеет защитную панель 2A, защитная плата будет защищать, когда положительные и отрицательные полюсы входного источника питания будут отменены. Обратите внимание, что если нет защитной платы или входной ток больше 2А, защита от обратного подключения на входе не будет выполнена и приведет к повреждению модуля, помните.

8: низкий ток, новая версия, тихий ток будет менее 100 микроампер. Для подключения к батарее выключатель не требуется.

Параметры модуля

Характер модуля: неизолированный модуль boost (BOOST)

Входное напряжение: 1-5 В

Выход напряжение: 5,1-5,2 V

Выходной ток: Номинальный 1A-1.5A (одиночный вход литиевой батареи), 1.5A (одиночный вход литиевой батареи)

Эффективность преобразования: до 96% (чем выше входное напряжение, тем выше эффективность) для получения подробной информации, пожалуйста, посмотрите на тестовую картинку ниже

Частота переключения: 500 кГц

Выходная пульсация: 30 мВ (макс.) 20 м полоса пропускания (вход 4 в выход 5,1 В 1A)

Пониженного напряжения индикатор: светодиодный индикатор светильник с нагрузкой включен (входное напряжение ниже, чем 2,7 V, светодиодный индикатор светильник выключен)

Рабочая температура: Промышленный класс (от-40 ℃ до + 85 ℃)

Повышение температуры при полной нагрузке: 30 ℃

Ток покоя: 130uA

Скорость регулирования нагрузки: ± 1%

Скорость регулировки напряжения: ± 0.5%

Скорость динамического отклика: 5% 200uS

Защита от короткого замыкания: нет. Если требуется защита от короткого замыкания, можно добавить защитную панель литиевой батареи или использовать защищенную литиевую батарею.

Защита обратного подключения на входе: Нет, если вам нужна защита обратного подключения, пожалуйста, оснастите нашу защитную панель обратного подключения.

Способ подключения: сварка

Входной режим: IN + вход положительный, IN-Input отрицательный
