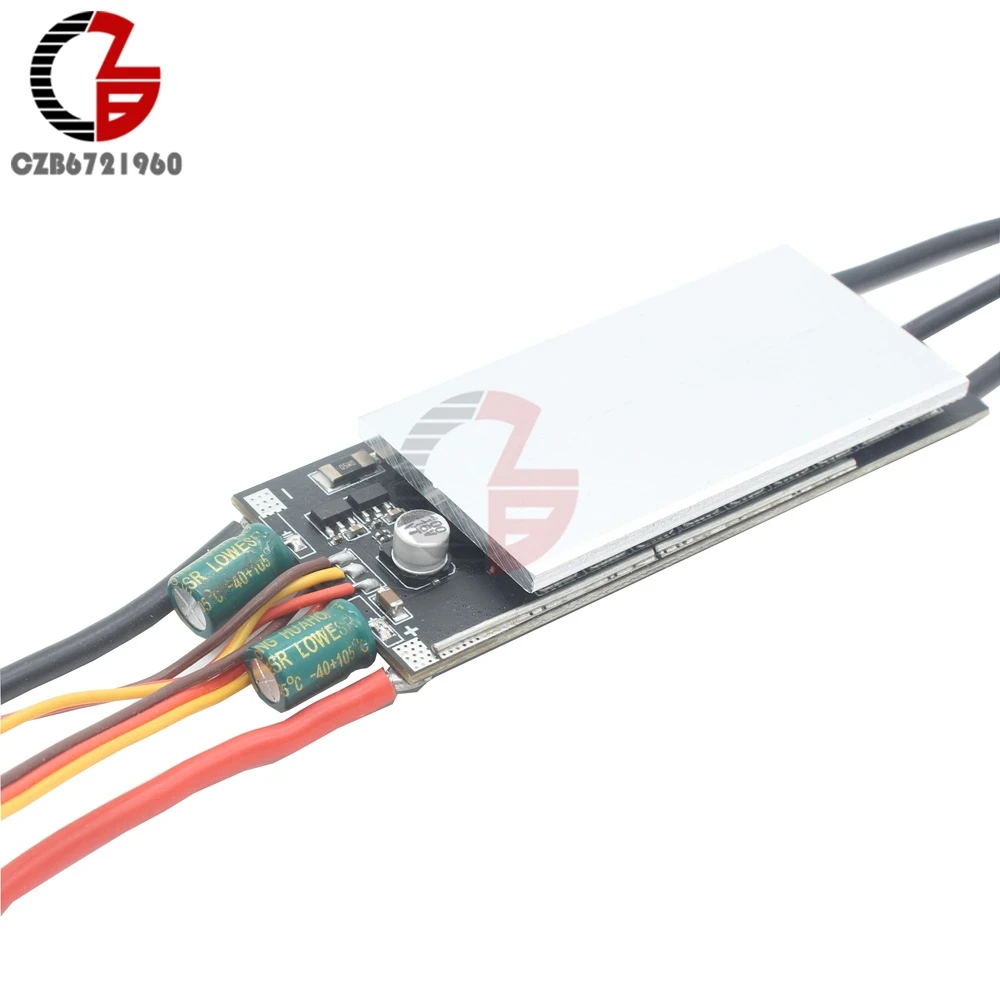

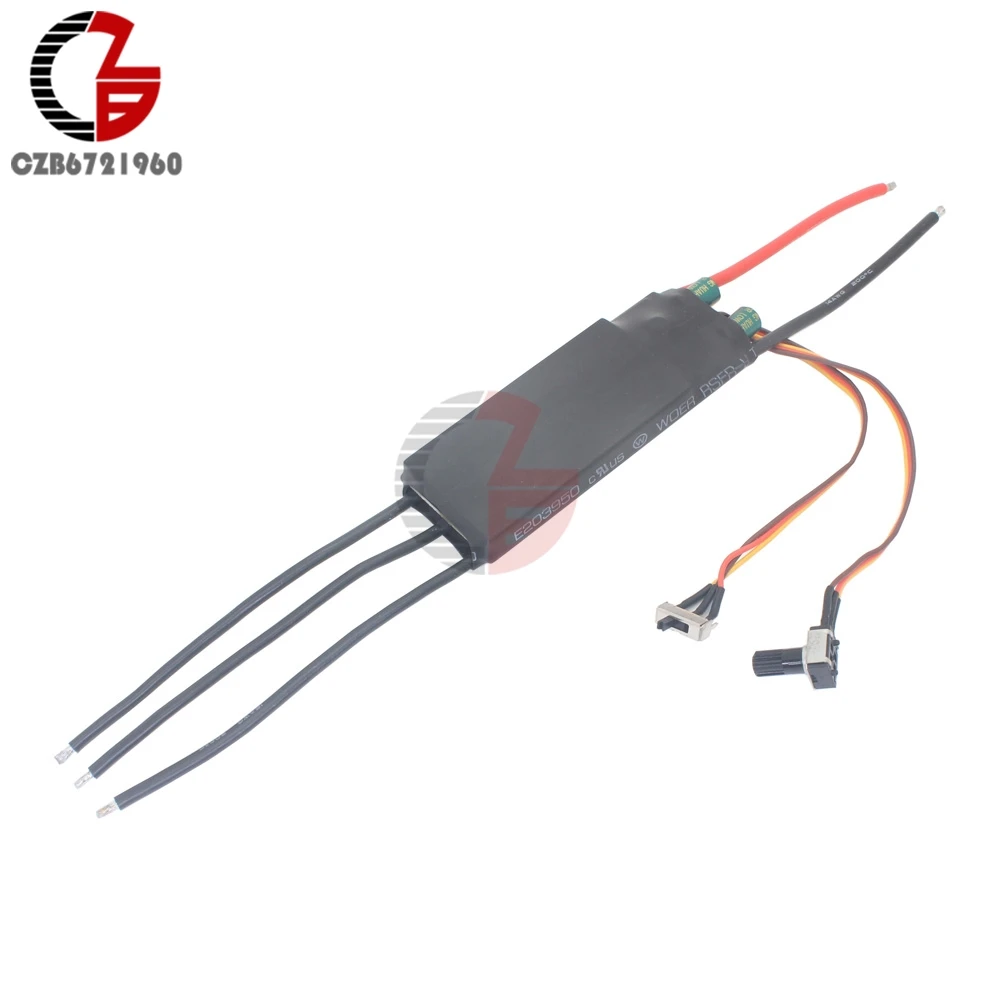

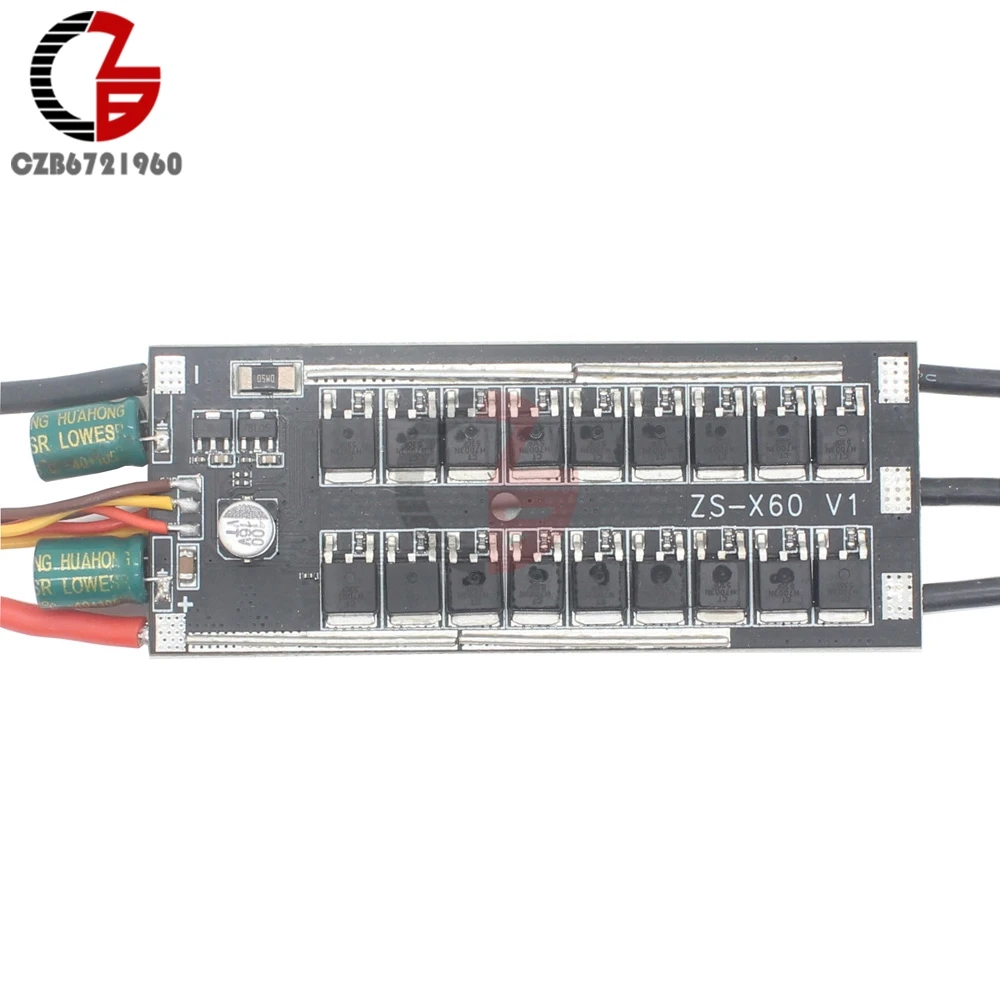

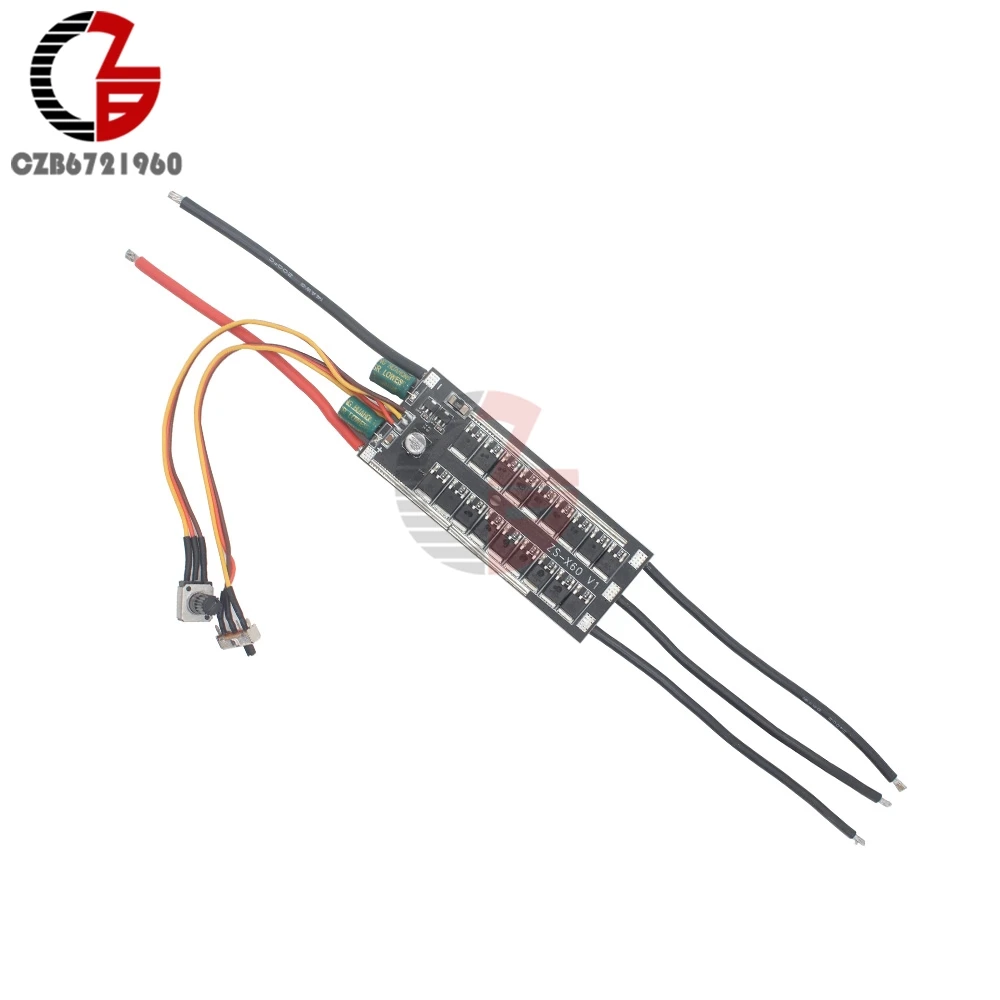

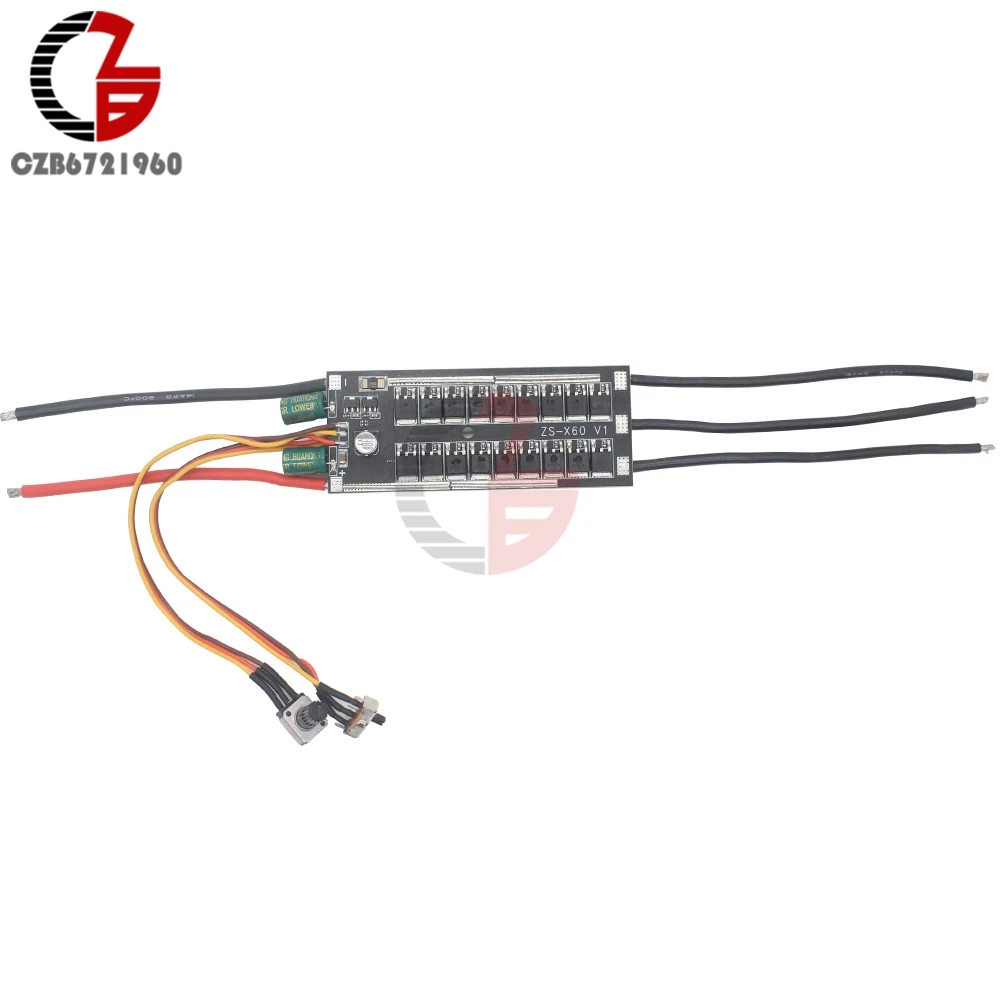

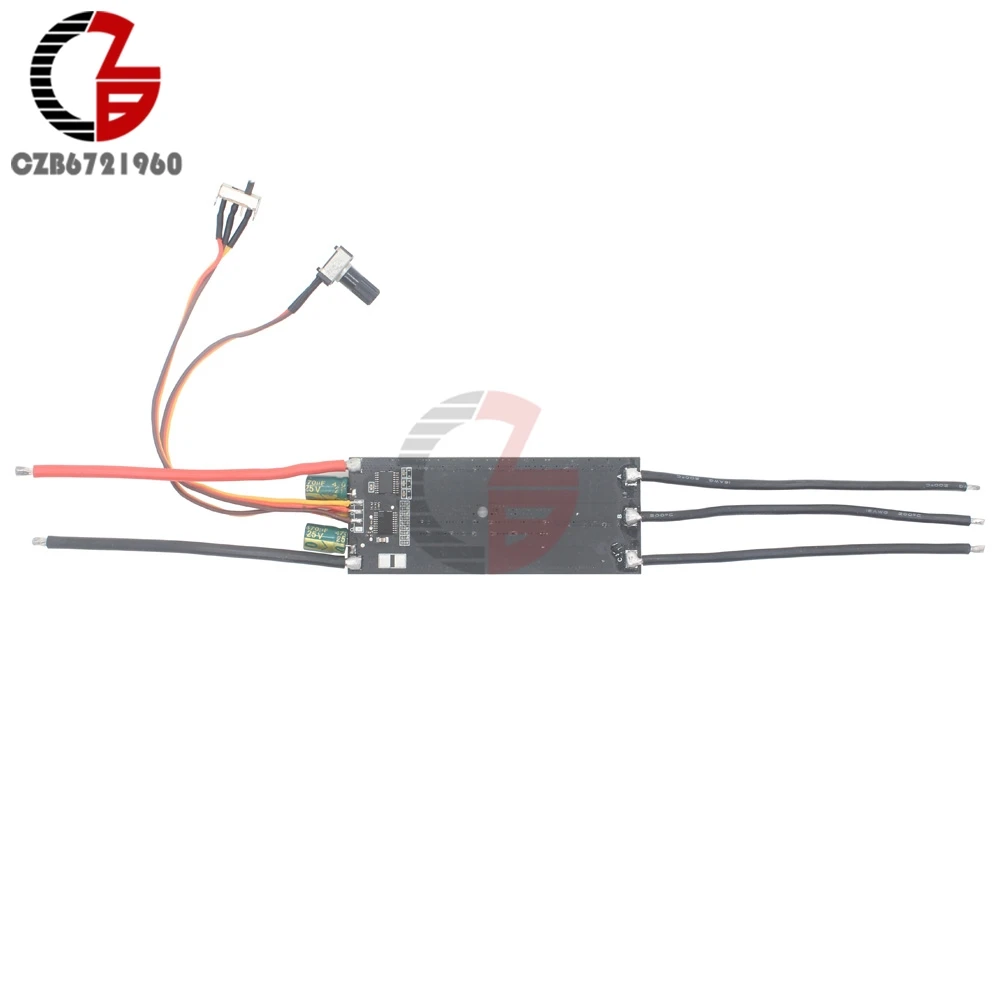

DC 6-24V 1000W BLDC трехфазный DC бесщеточный и бесщеточный мотор драйвер платы

Характеристики материнской платы:

Рабочее напряжение: 6-20 в (ограничение 24 В)

Ток привода: Номинальная 30А плюс воздушное охлаждение 50А

Максимальная мощность: 1000 Вт

Защита от перегрузки по току: Да

Защита от блокировки ротора: Да (после блокировки ротора ток автоматически отключается и запускается с интервалом)

Защита от перегрева: Да (мощность перегрева в два раза)

Максимальная скорость: 224000 об/мин (2 полюса двигателя), 74000 об/мин (6 полюсного мотора), 40000 об/мин (12 полюсного мотора), 35000 об/мин (14 полюсного мотора).

Меры предосторожности:

1. Обратное соединение положительных и отрицательных полюсов источника питания на материнской плате приведет к постоянному повреждению некоторых чипов на плате (большой ток не будет работать в течение нескольких секунд)

2. Во время нормальной работы на выходе двигателя осуществляется Выборочная защита от перегрузки по току. Поскольку мощность и ток модуля очень большие, пожалуйста, не делайте искусственное короткое замыкание модуля, когда модуль не работает нормально. После короткого замыкания, цепь может быть сгорела и трубка может лопнуть, первая машина для тестирования проводки, пожалуйста, используйте небольшой ток и тест низкого напряжения, после ок, затем Примените высокий ток и высокое напряжение. Поскольку это модуль с голой панелью, пожалуйста, обратите внимание на изоляцию головки проводки. Строго запрещено, что сильное напряжение касается частей платы.

3. Не подключайте двигатель, который, очевидно, несовместим с напряжением модуля привода, током или мощностью, чтобы избежать необъяснимых повреждений

Посылка включает в себя:

Плата привода двигателя X1

DC7-24V 200 Вт BLDCTHree-phase DC бесщеточный и безгаллонный мотор драйвер платы

Недавно запущенный BLDC широкий напряжения 7-24 в высокой мощности и маленький размер потенциометра контроль скорости бесщеточный и безгаллонный контроллер, однокнопочный Тип поддерживает одно-кнопочное свободное переключение ускорение и замедление с функцией отключения памяти потенциометром Тип управления скоростью поддерживает PLC 0-5 в аналоговое регулирование скорости сигнала

Инструкции по использованию моделей потенциометров:

Прямое регулирование скорости стандартного дистрибьютора не требует внешнего управляющего сигнала. Он увеличивается по часовой стрелке и уменьшается против часовой стрелки.
Также применяется к внешнему PLC 0-5 аналоговому контролю количества. Отключите кабель потенциометра, а внешний аналоговый сигнал контроля количества 0-5 и заземляющий провод подключены к концу входного сигнала бесщеточной платы драйвера. В порядке только два провода.

Напоминание: ребенок является самостоятельным продуктом компании. Схема схемы не предоставлена. Пожалуйста, поймите, что антикопировальная часть доски Guanjian IC была отполирована. Если вы возражаете, не принимайте это.

Описание интерфейса:

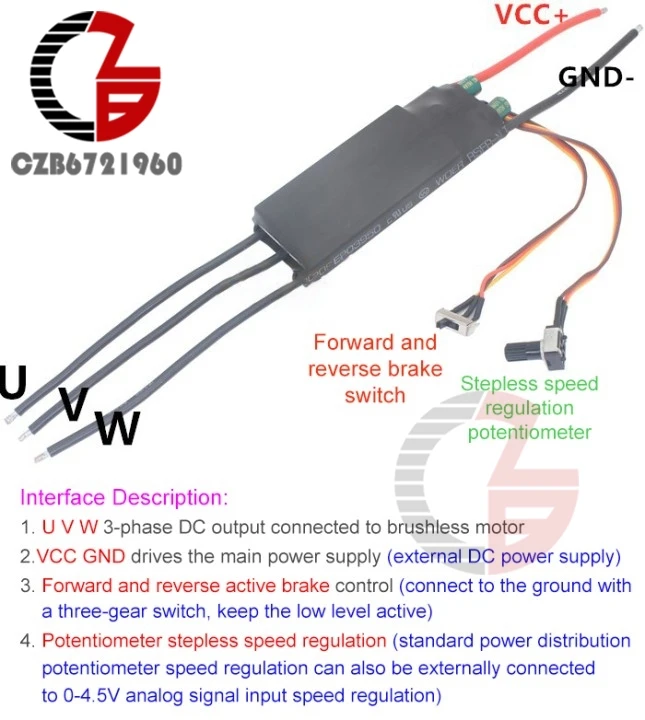

1. U V W выход линии фазы подключен к двигателю
2. VCC GND основной источник питания (внешний источник питания постоянного тока)

Параметры продукта:

Название продукта: трехфазный бесщеточный и безостановочный привод постоянного тока с потенциометром
Модель: X30A (потенциометр)
Рабочее напряжение: 7-24 В
Ток привода: Номинальная 15а плюс вентилятор охлаждения 20A
Максимальная скорость: 224000 об/мин (2 полюса двигателя), 74000 об/мин (6 полюсного мотора), 40000 об/мин (12 полюсного мотора), 35000 об/мин (14 полюсного мотора).
Размер изделия: длина 45 мм * ширина 26 мм * высота 12 мм (за исключением проводов и выступающих конденсаторов)
Вес: X30A 29 грамм

Особенности:

ESC специально разработан и предназначен для промышленного контроля электрических инструментов, таких как воздушные насосы, водяные насосы, масляные насосы, вентиляторы и т. д., которые используют трехфазные бесщеточные двигатели постоянного тока. По умолчанию используется средняя Синхронизация и длительная работа с высоким током. Охлаждение вентилятора Jianyi plus имеет защиту от перегрева, когда внешние условия рассеивания тепла ESC плохи и температура превышает 100 градусов, мощность будет автоматически уменьшена, И температура вернется в норму при падении до 100 градусов. Для

Меры предосторожности:

1. Нет предохранителя в цепи питания на материнской плате. Цзяньи добавил его сам. Обратное соединение положительных и отрицательных полюсов источника питания приведет к постоянному повреждению некоторых чипов на плате (даже если он не работает в течение 1 секунды)
2. Защита от блокировки двигателя во время нормальной работы. Поскольку мощность и ток модуля велики, пожалуйста, не делайте искусственное короткое замыкание, когда модуль не работает нормально. После того, как короткое замыкание может сжечь линию и трубка может лопнуть, пожалуйста, используйте небольшой для первого тестирования проводки. Тест низкого напряжения тока, после ОК, затем пройти высокий ток и высокое напряжение для работы
3. Не подключайте двигатель, который, очевидно, несовместим с напряжением модуля привода, током или мощностью, чтобы избежать необъяснимых «несущественных» повреждений
