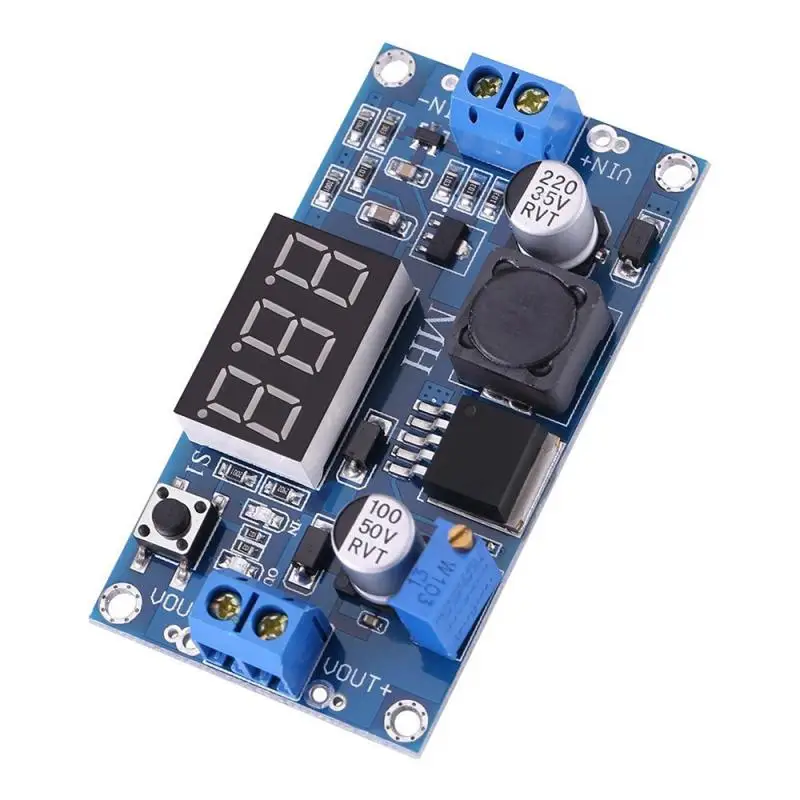

Регулируемый понижающий модуль питания LM2596 3 А сделай сам регулятор напряжения 24

Регулируемый понижающий модуль питания LM2596 3 А сделай сам регулятор напряжения 24

Описание:

Особенности:

1, вольтметром, вольтметр погрешность ± 0,1 V, в ассортименте 4 ~ 40V. (Примечание: входное напряжение ниже 4 В, бортовой вольтметр не работает и не отображается)

2. Большой объем 5*5 касается кнопки для переключения измерения входного или выходного напряжения, а светильник индикатора указывает, какое напряжение измеряется. В первый раз цифровая трубка по умолчанию отображает входное напряжение, а входной индикатор включен; Когда кнопка трогается, цифровая трубка отображает выходное напряжение, И выходной индикатор включен. И держите его после установки, даже если он выключен, а затем включен.

3, вольтметр может быть выключен, нажмите на выключатель в течение более 1 секунды и менее 4 секунд, вы можете выключить руку. Как только вольтметр выключен, просто нажмите переключатель, чтобы включить вольтметр.

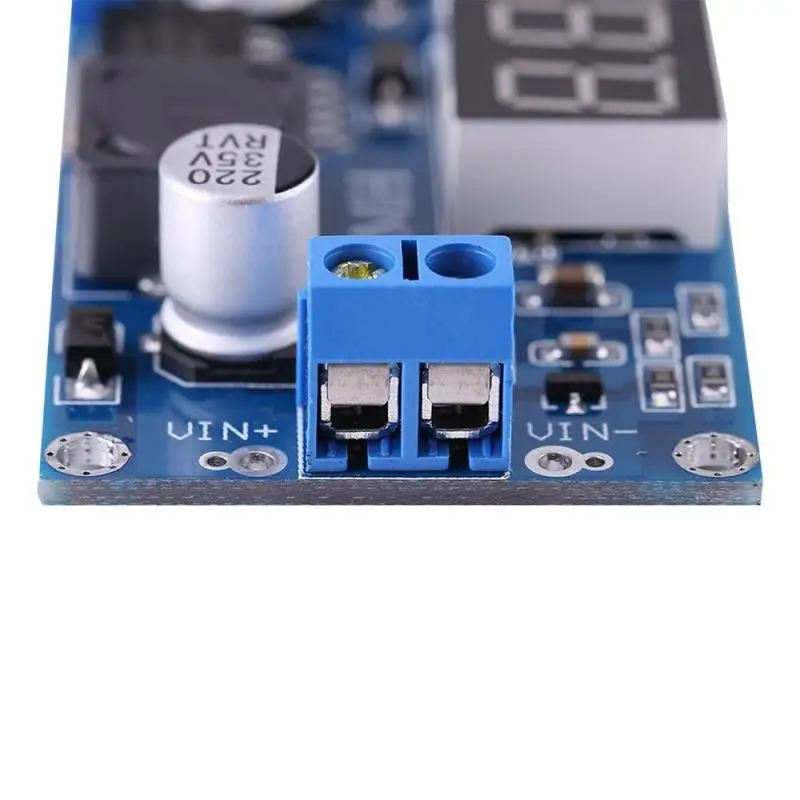

4, с клеммным блоком, паяльник также может быть легко использован и удерживать точку соединения провода (входное напряжение должно быть более чем на 1 в выше, чем напряжение, чтобы быть выходным)

5. Используется внутренняя частота колебаний 150 кГц, принадлежащая второму поколению регулятора напряжения переключения, низкое энергопотребление, высокая эффективность

6, входной конец с защитой диода, обратное соединение не выгорит модуль

7, с защитой от перегрева и защитой от короткого замыкания (более 15 Вт, пожалуйста, Усильте тепло)

Как настроить точность?

Шаги калибровки выходного напряжения (входное напряжение)

Шаг 1, настройте правую кнопку так, чтобы «OUT» («IN») светодиодный индикатор, вольтметр показывает значение выходного напряжения; нажмите правую кнопку более 2 секунд, отпустите, Вольтметр и «OUT» («IN») светодиодный индикатор мигает синхронизацией, чтобы вы могли войти в режим калибровки выходного напряжения.

Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

Характеристики:

Спецификация:

Вход напряжение: 2,5 V ~ 40V

Выход напряжение: 1,25 V ~ 37V (регулируемый)

Выходной ток: 3A (максимум)

Эффективность преобразования: 92% (максимум)

Выходная пульсация: <30 мВ

Частота переключения: 150 кГц

Рабочая температура: -45 °C ~ 85 °C

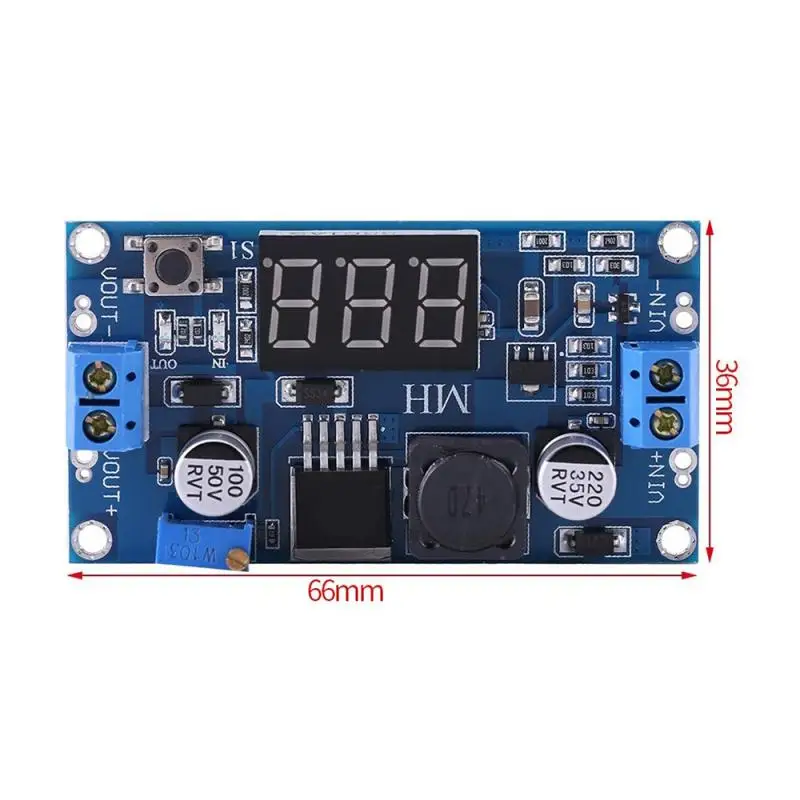

Размер изделия: 66 мм * 36 мм * 14 мм (Длина x Ширина x высота)

Вес изделия: 23 г (включая упаковку)

Цвет: синий

Упаковка: Электростатическая упаковка

Диапазон применения:

Этот модуль может быть применена к бак поле в тех случаях, когда напряжение на входе если сумма вашего заказа превышает выходное напряжение, как, например, батарея, силовой трансформатор, и другие товары, сделай сам, регулируемого источника питания, 24V автомобиль ручка источника питания, промышленное оборудование понижающий, 12V постоянного тока до 3,3 В, 12 В до 5 В, 24 В до 5 В, 24 В до 12 В, 36 В до 24 В и т. Д.

Посылка включает в себя:

1 * DC понижающий преобразователь

Примечания:

Примечание:

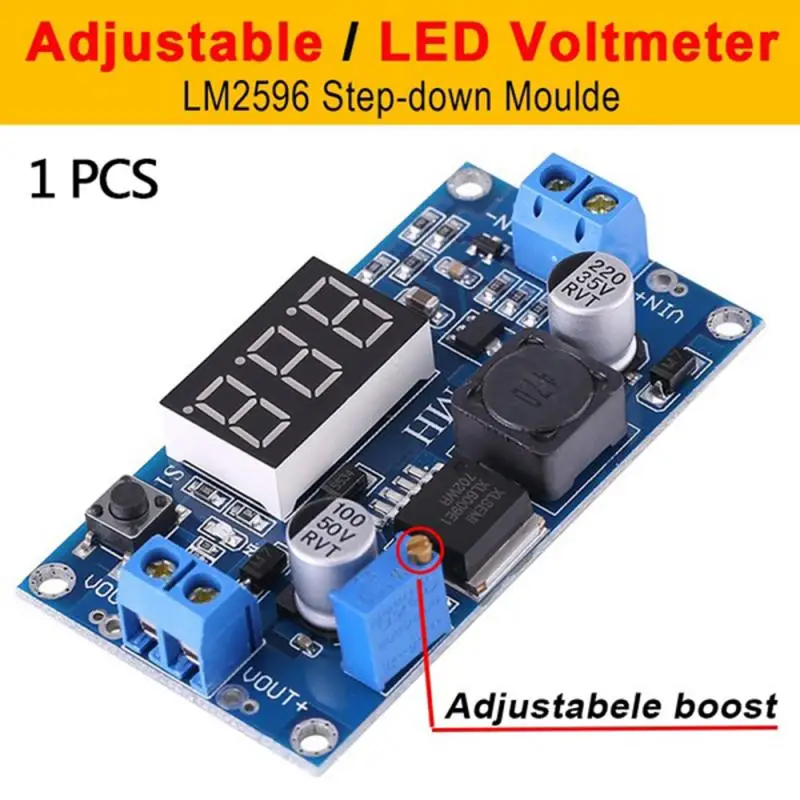

Некоторые клиенты сообщают: «модуль не может быть отрегулирован, выходное напряжение всегда равно входному напряжению. "" Когда вы столкнулись с этой проблемой, пожалуйста, против часовой стрелки вращения потенциометра 10 кругов или более, тогда вы можете отрегулировать выходное напряжение. Поскольку заводское выходное напряжение по умолчанию составляет 20 в.
